info(termo mod):
* ze wzgledu na malutka powierzchnie vrega oraz okoliczny slot pci zdecydowalem radiator nakleic na spodzie pcb, dla vrega to wlasciwie bez roznicy bo i tak jest przylutowany do niej i temperatura na spodniej stronie jest praktycznie taka sama jak na ukladzie
* wybrany zostal czarny zeberkowy radiatorek z tasma termo samoprzylepna, jest cienka i powinna dobrze przewodzic cieplo, te same radiatory uzywam w voodoo 1/2/rush i calkiem dobrze sobie radza, radiator po przyklejeniu zostal scisniety kleszczami na dluzszy czas

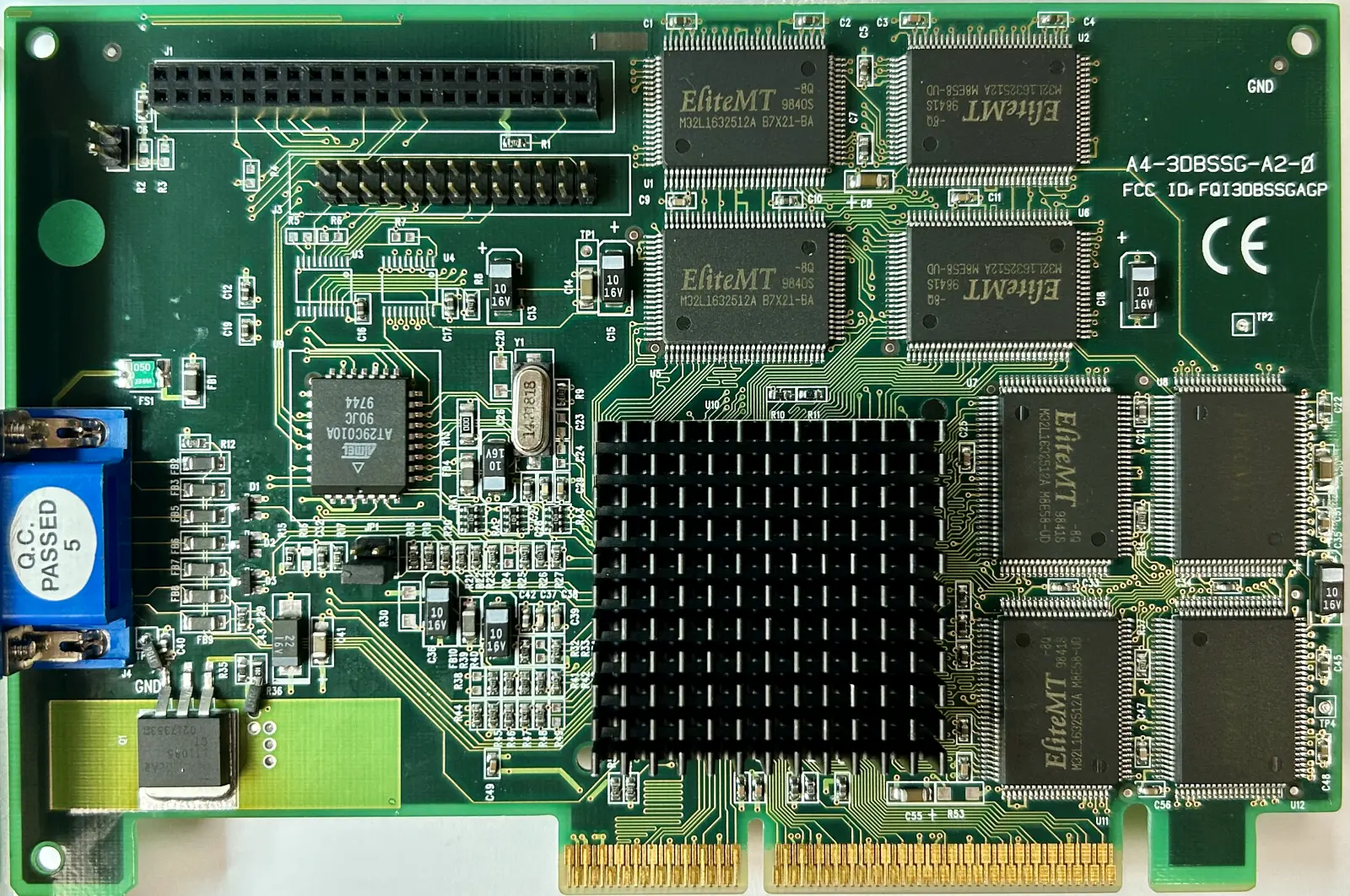

* dla gpu zostal wybrany najwiekszy jaki posiadam, dedykowany wlasnie wiekszym chipom graficznym, jak poprzednik jest czarny i ma tasme termo samoprzylepna, bedzie on nieco wystawac poza chip, wiec nalezy sie obchodzic z karta ostroznie i nie lapac/dociskac karty za radiator

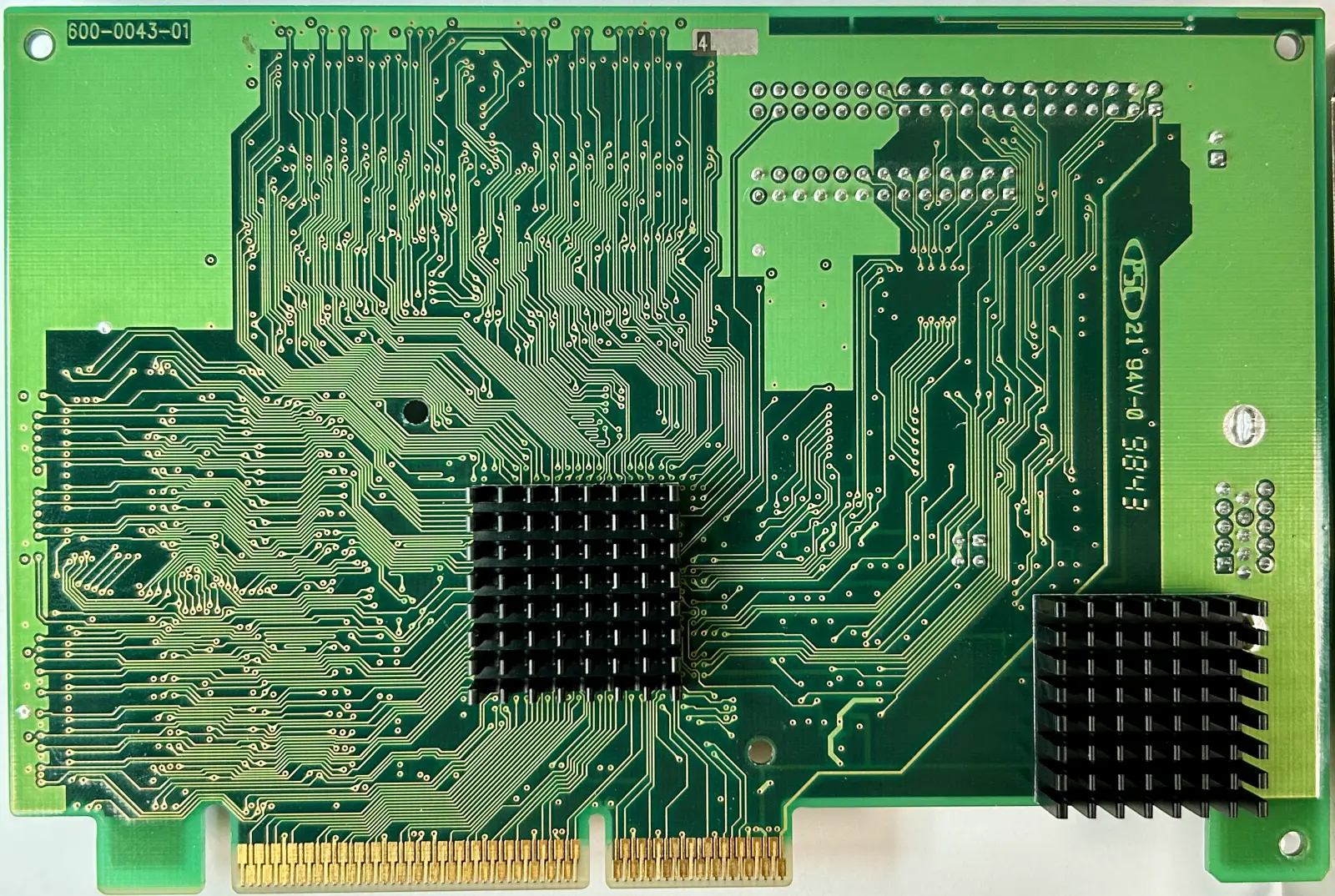

* na 2 stronie pcb pod gpu, zostal naklejony taki sam radiator jak pod vreg, odprowadzi on dodatkowo cieplo z pcb, ktora sie nagrzewa tak samo mocno jak gpu dzieki obudowie bga i kulkom, 2 naklejki musialy zostac usuniete ale nie ma po czym plakac, 1 to made in china a 2 to kod paskowy

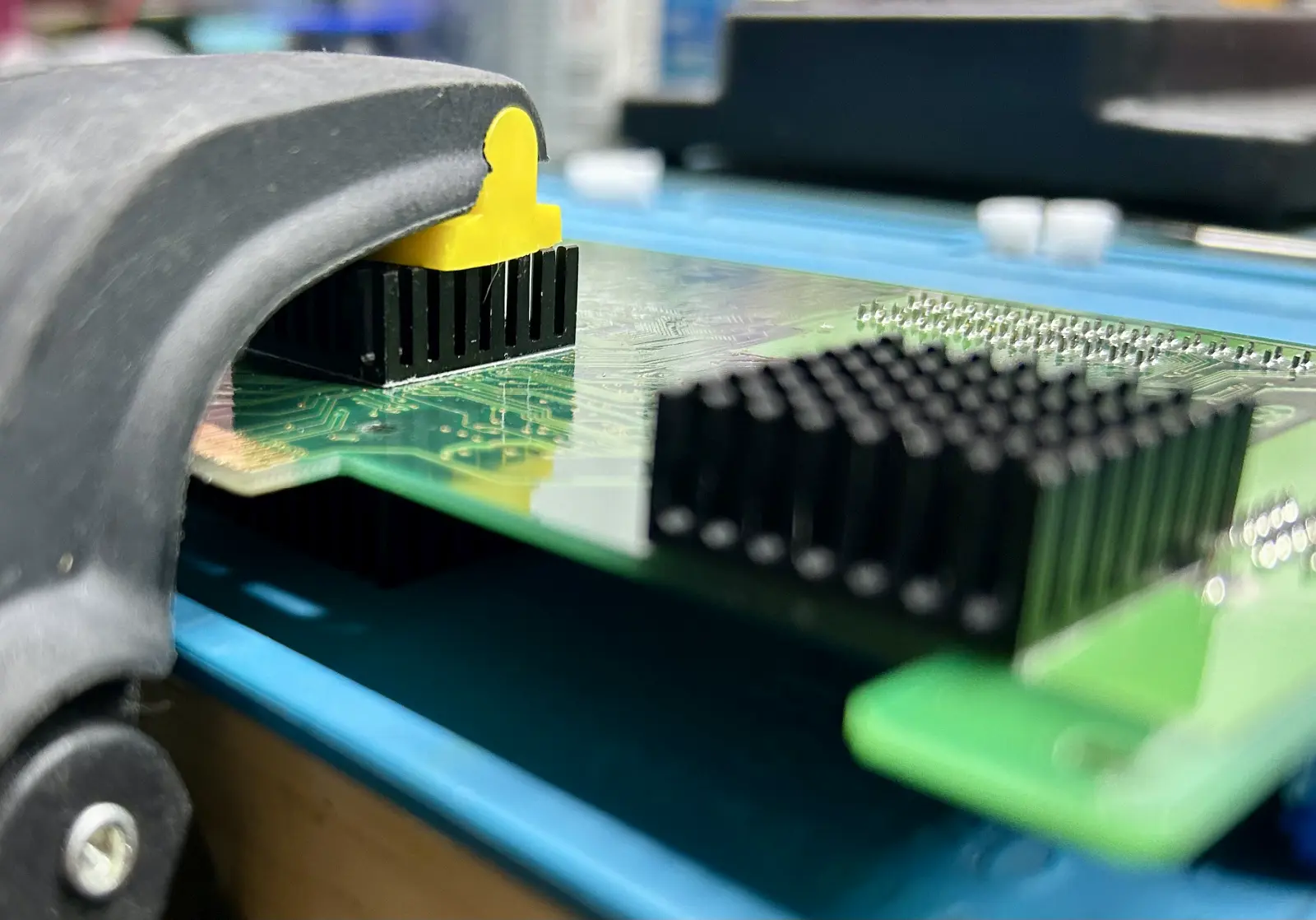

* oba radiatory z obu stron gpu stworzyly swojego rodzaju kanapke z nadzieniem w postaci chipa i pcb a nastepnie zostala ona, jak poprzedni, scisnieta mocnymi kleszczami na jakas godzinke
* finalne testy, po wygrzaniu w glquake 640x480x16 ustabilizowaly sie nastepujace temperatury: vreg 80, vreg back 57, gpu 56, gpu back 51, dodatkowy test w pcplayer 1280x1024x16 vreg 86, gpu 55, pierwotne tempy w qlquake to: vreg 90, gpu 79, roznice po modach: vreg -10*, gpu -23* - jest swietnie, vreg oczywiscie moglby byc chlodniejszy ale trzeba pamietac ze chlodzi tylko pcb i radiator na odwrotnej stronie, do tego to jest regulator liniowy i czy sie chce, czy nie, to on zawsze bedzie sie grzac, bo musi oddac ta roznice napiecia i pradu w postaci ciepla, wyjsciem bylaby wymiana go na przetwornice impulsowa ktora ma przecietnie 10-15% strat a nie 40% jak ta ale to temat juz na kolejny mod, moze kiedys

dziala znacznie lepiej niz wczesniej

* dedykowane dema pod dos dla 3dfx, dimension i nature, rowniez dzialaja ok na banshee
* dociekliwych zapewniam, ze dodatkowy wiatraczek chlodzil karte tylko w poczatkowej fazie testow, kiedy jeszcze radiator na gpu nie byl przesmarowany pasta, po prostu nie dalo sie go dotknac i parzyl i obawialem sie ze chip pojdzie z dymem zanim skoncze po nalozeniu pasty az do konca testow byl daleko z boku i nie dmuchal w strone platformy testowej
* po testach temperatura w pokoju przy stole podskoczyla z 24 na 26*

foto: 1-3 termo-mod, 4-final-top, 5-final-bottom

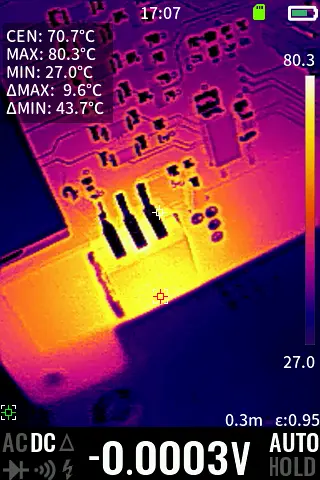

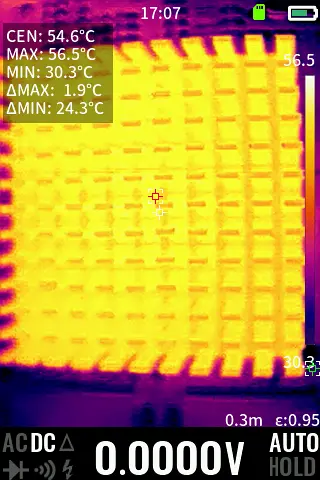

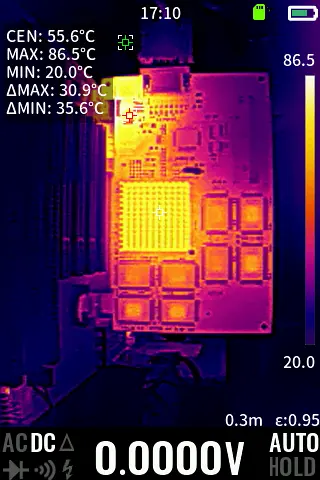

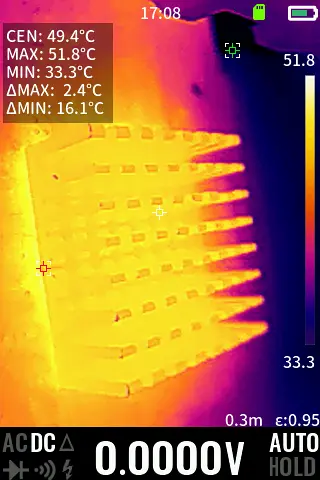

foto: 6-ir-vreg-80c, 7-ir-vreg-back-57c, 8-ir-gpu-56c, 9-ir-gpu-back-51c, 10-ir-pcplayer-vreg-86c-gpu55c
