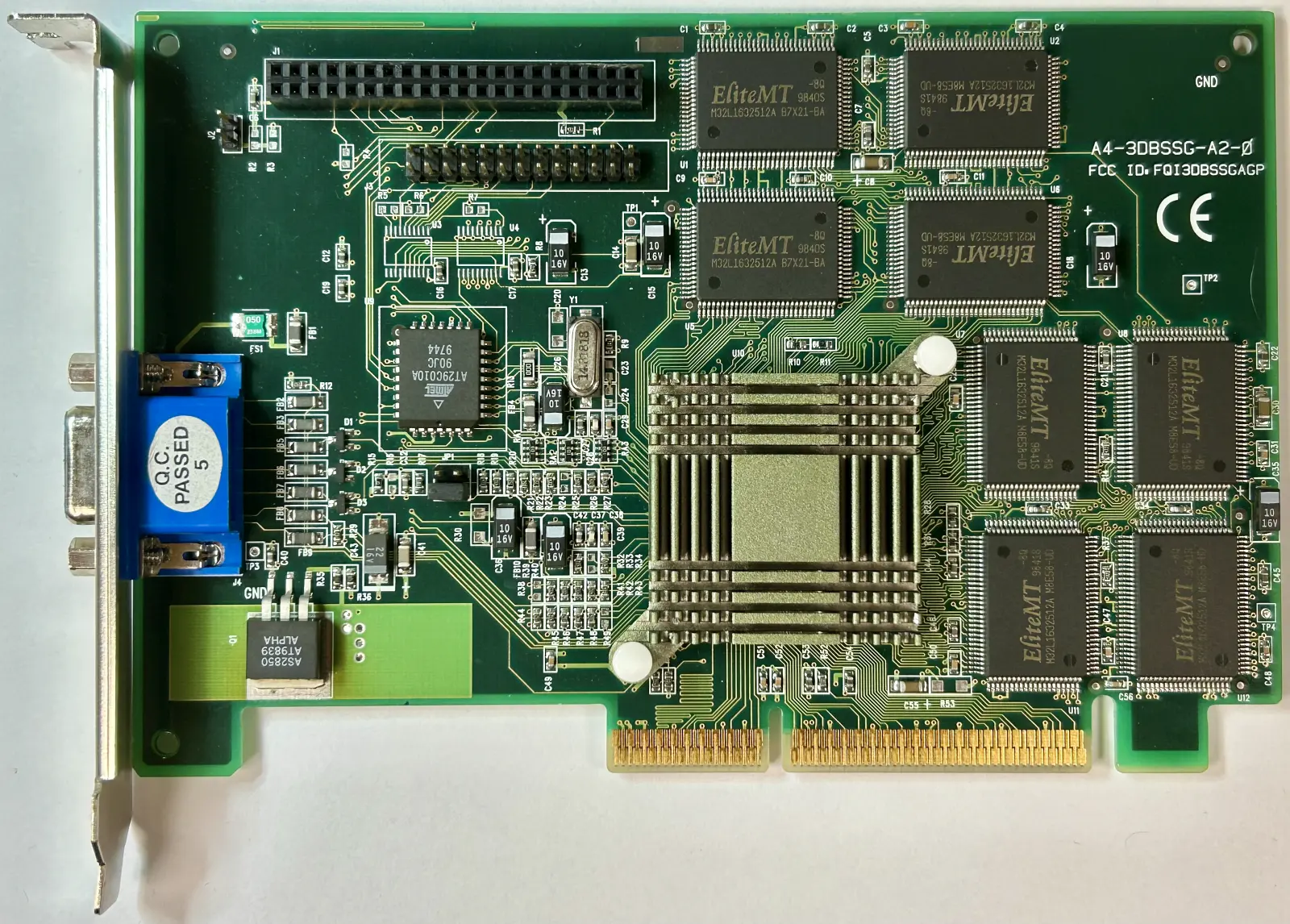

3Dfx Voodoo Banshee AGP (Joytech Apollo 3D Banshee rev A)

card: 3Dfx Voodoo Banshee AGP (Joytech Apollo 3D Banshee rev A)

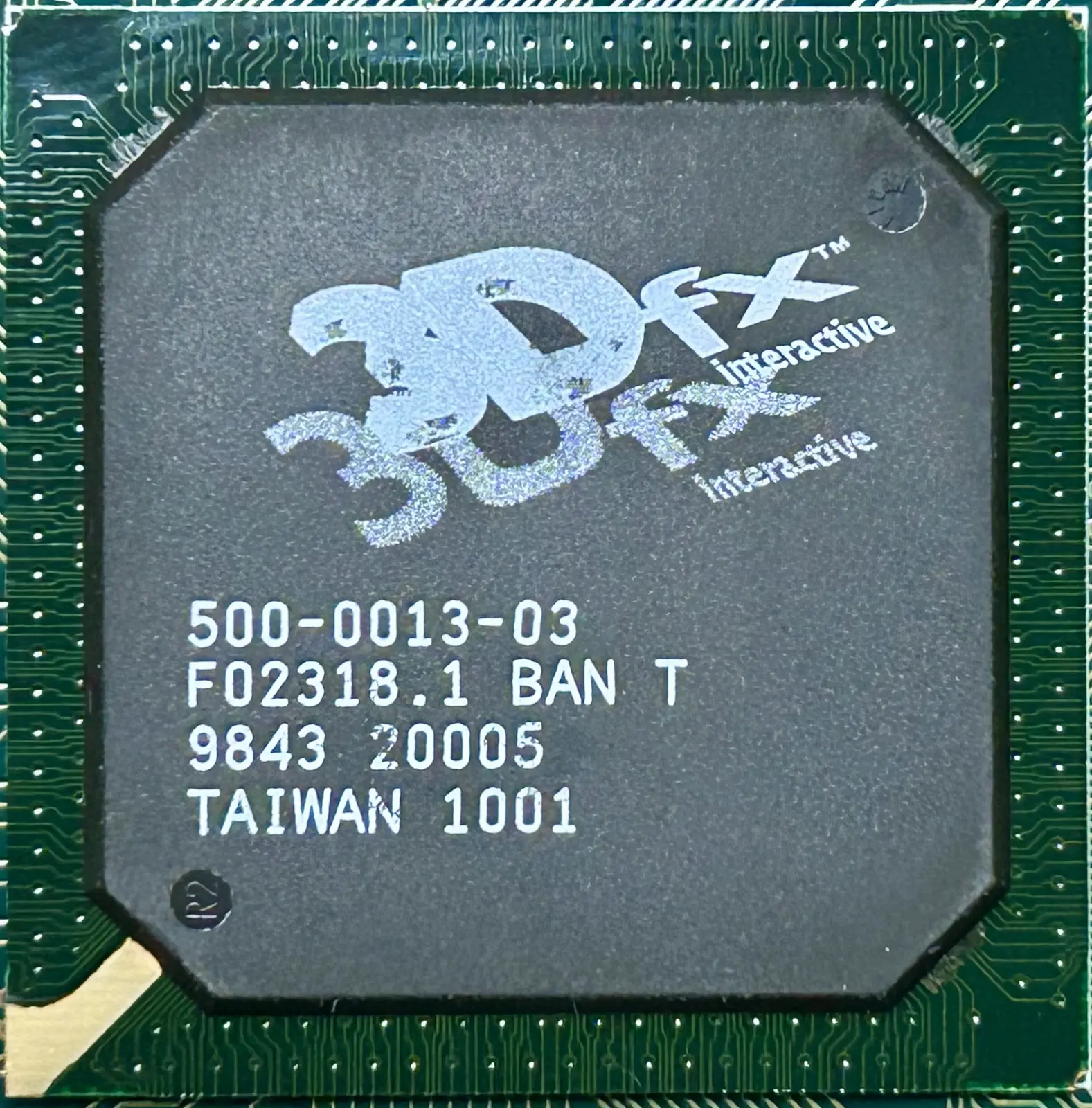

gpu: 3dfx

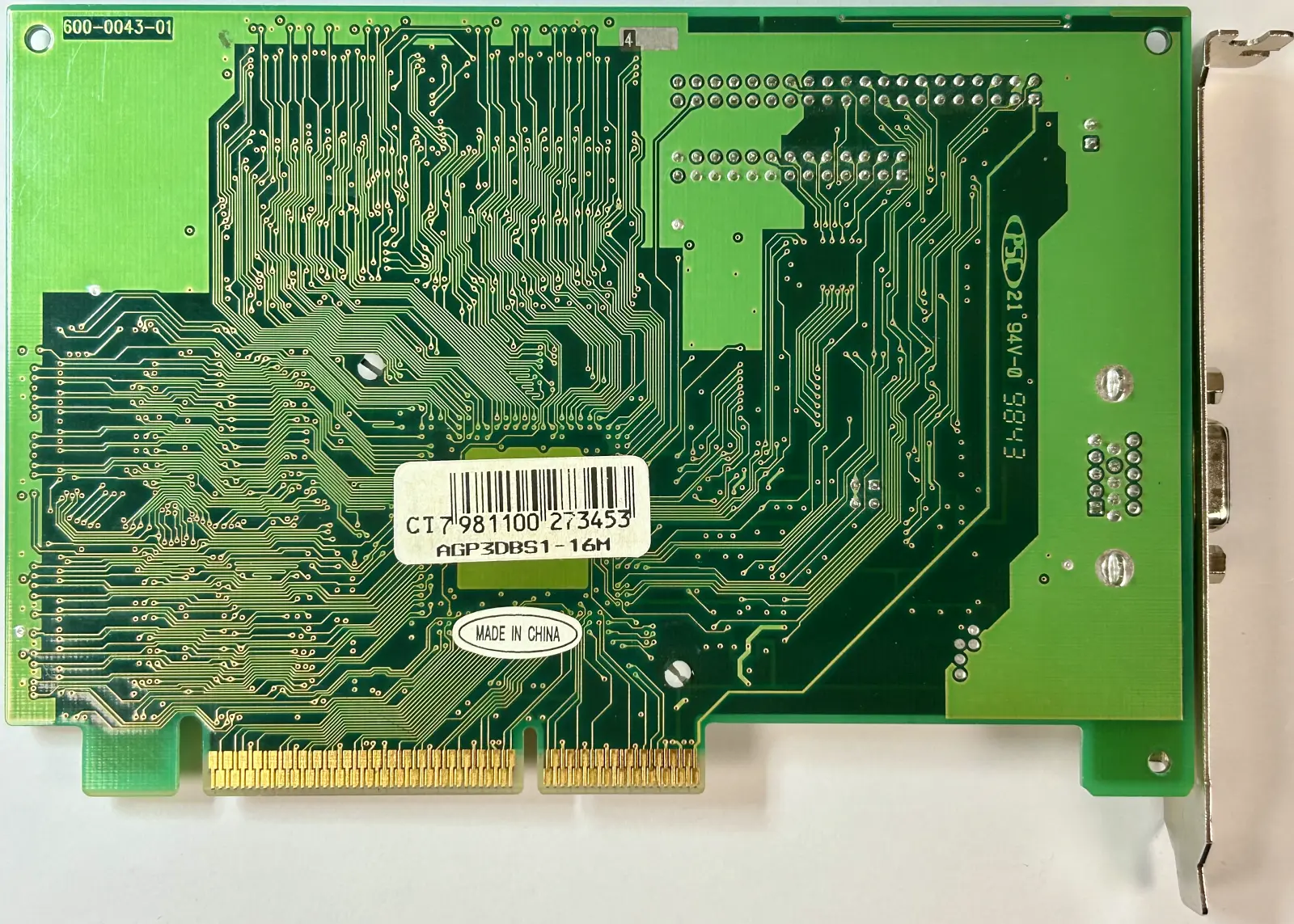

board: 600-0043-01
rev: A4-3DBSSG-A2-0
fccid: FQI3DBSSGAGP
ram: 16MB SGRAM 8ns
bus: 128-bit
agp: 2x@1x
directx: 6
out: vga
bios: atmel AT29C010A-90JC PLCC32 5V 128KB, wlutowany, 1.00.03-ET z 10/10/98

src: lukas12p
* opis: "karte dostalem od Varusa w jakims pakiecie sprzetow kupionych w ciemno (nie testowanych), ale nie dziala"

info:
* karta odkurzona kompresorem, brak widocznych uszkodzen, goldpady wygumkowane
* karta ma zalozony klasyczny zielony radiator jaki powszechnie wystepuje na chipsecie 440bx, on jest niewystarczajacy, do tego brak pasty termo, gpu mogl sie usmazyc, bo te karty sie grzeja ostro, zobaczymy
* brak zwarc na glownych liniach zasilajacych, all dlawiki ok, mozna odpalac
* uzyta standardowa platforma testowa na asus p2b i p3 500/100 + 128mb ram, podpieta klawka, karta post i bzyczek
* mobo wlaczona, kod 0d przelecial i pyk, jest obraz, post zaliczony i stop na boot bo brak dysku, czyli troche dziala
* badziewny radiator po minucie w boot parzy, koniecznie trzeba wymienic na jakis lepszy, podstawilem wiatraczek chlodzacy, powinno byc lepiej

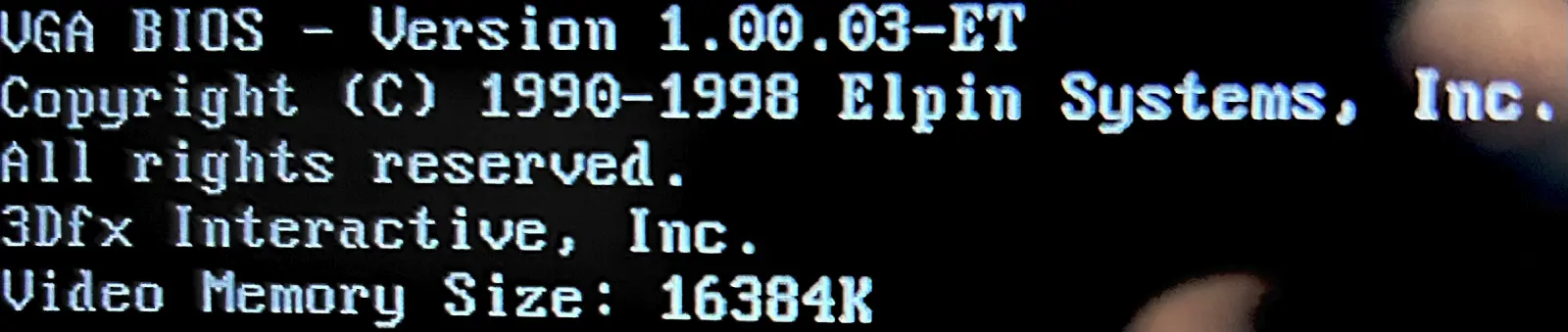

* podpiety cf z dosbench, wyrywkowe testy zaliczone, zrobiony dump biosu z nssi, wersja 1.00.03-ET z 10/10/98

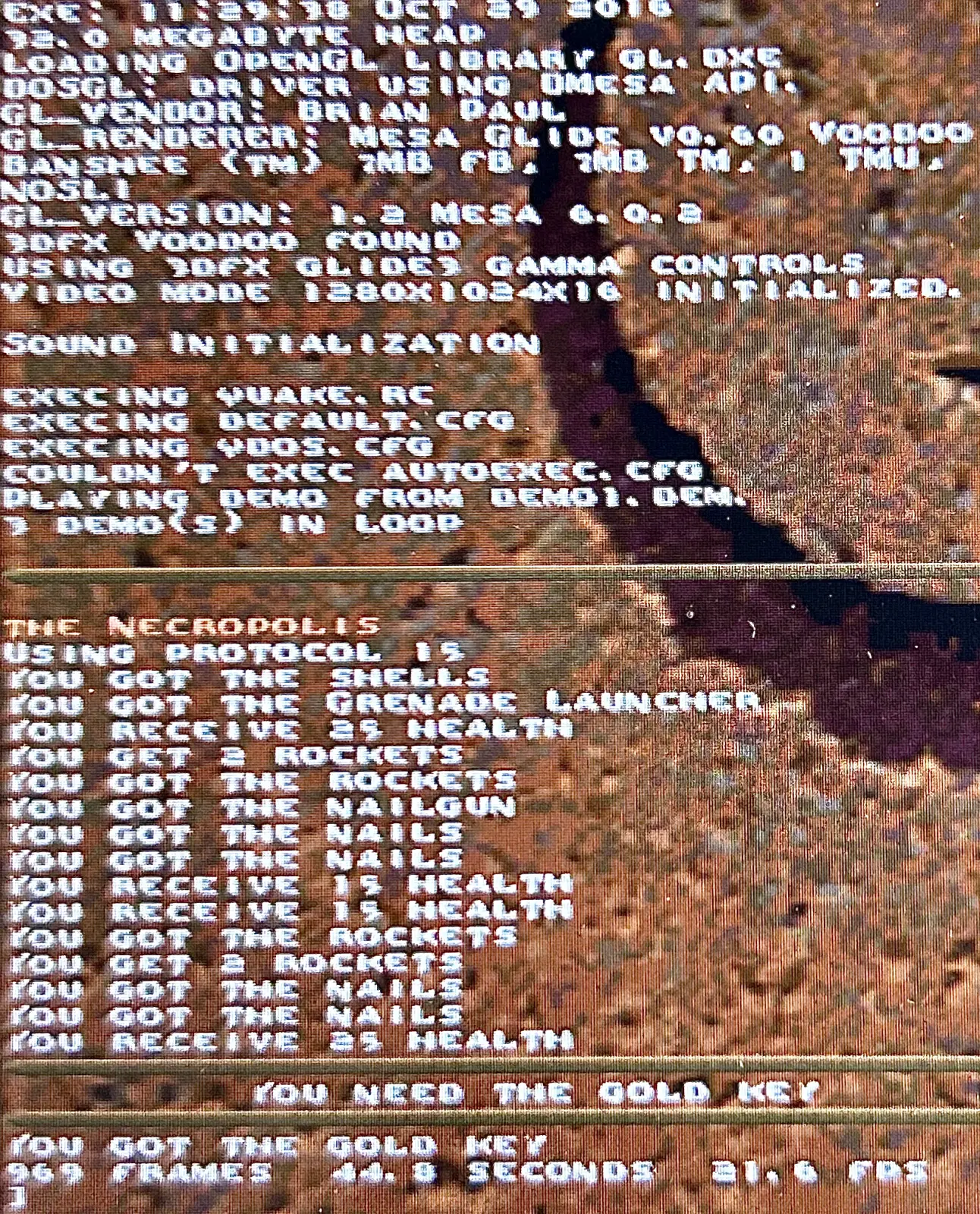

* cf zmieniony na w98, odpalony w dos glquake w wersji dla banshee, wyniki: 640x480x16 79.4, 800x600x16 53.3, 1280x1024x16 21.6
* artefaktow brak, karta dziala ok w dos to w windows tez musi
* do wymiany slabiutki radiatorek na cos lepszego - termo mod konieczny i byc moze vcore mod - zweryfikowane wartosci dzielnika napiecia na vregu i vcore mod jest konieczny jesli karta ma pozyc troche dluzej, obecnie napiecie jest podbite o 46%, to jest kosa dla gpu i sprzeczne z projektem

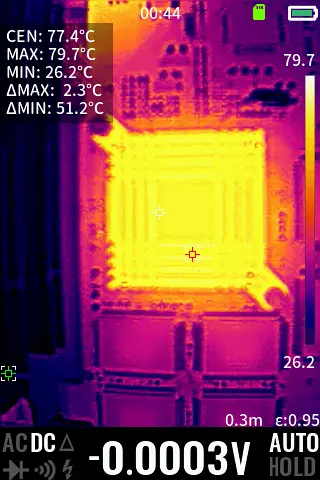

* przed modami sprawdze jeszcze tempy na gpu i vregu, podsmaruje stary radiatorek pasta gd900 alby lepiej chlodzil i glquake 640x480x16, kilka minut odczekania i pomiar kamera ir, bedzie to bazowa temperatura abysmy wiedzieli na czym sie stoi i jakie zmiany zaszly po modach

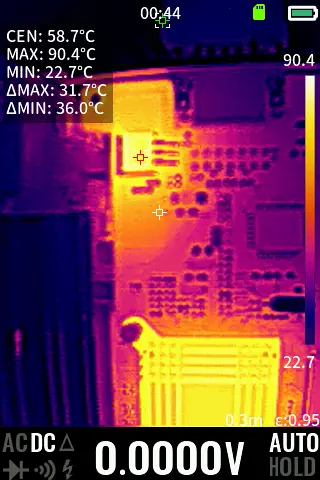

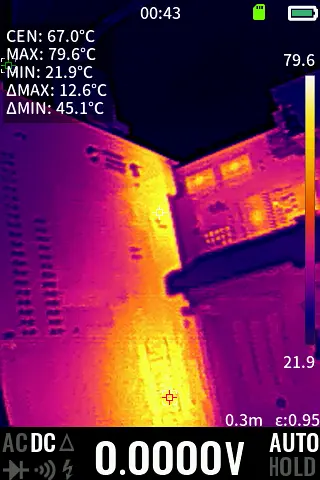

* po kilku minutach tempy sie ustabilizowaly nastepujaco: vreg 90, gpu gora i tyl 79 - jest bardzo wysoko, szczegolnie vreg, ktory nie ma zadnego radiatora bo jest przylutowany do pcb i w ten sposob oddaje cieplo, moze byc rowniez lekko zdegradowany jak w poprzednim voodoo rush, dodatkowy radiator z tylu pcb wskazany, tak samo dla gpu wiekszy radiator na chipie i ew. 2 mniejszy na spodzie plytki
