info (vcore mod):
* aby jeszcze bardziej schlodzic gorace chipy nalezy wykonac vcore mod, czyli obnizyc napiecie gpu do projektowych wartosci, zmierzone napiecia w ukladzie podczas pracy vrega wynosza: Vin: 5.01V, Vout: 3.65V a powinno byc 2.5V... to jest wspomniane wyzej 44% wiecej - dopuszczam mozliwosc lekkiego podbicia vcore o 10% czyli docelowo ma byc 2.75V
* para rezystorow na dzielniku zostala przeliczona, na szczescie mam takie wartosci w tolerancji 1%, jesli zajdzie potrzeba, to bedzie rowniez wymieniony vreg na nowa sztuke oraz dodane 2 tantale do niego aby zmniejszyc ripple czyli tetnienia/szumy
* oba mody powinny znacznie obnizyc temperatury vreg i gpu, jednoczesnie przedluzajac zycie karty, jedynie czego sie obawiam, to ze gpu moze byc juz zdegradowany wysokim napieciem 3.65V i moze byc niestabilny na 2.75 - zobaczymy jak bedzie, na razie rezystory do przelutu aby sprawdzic czy gpu wstanie po undervoltingu

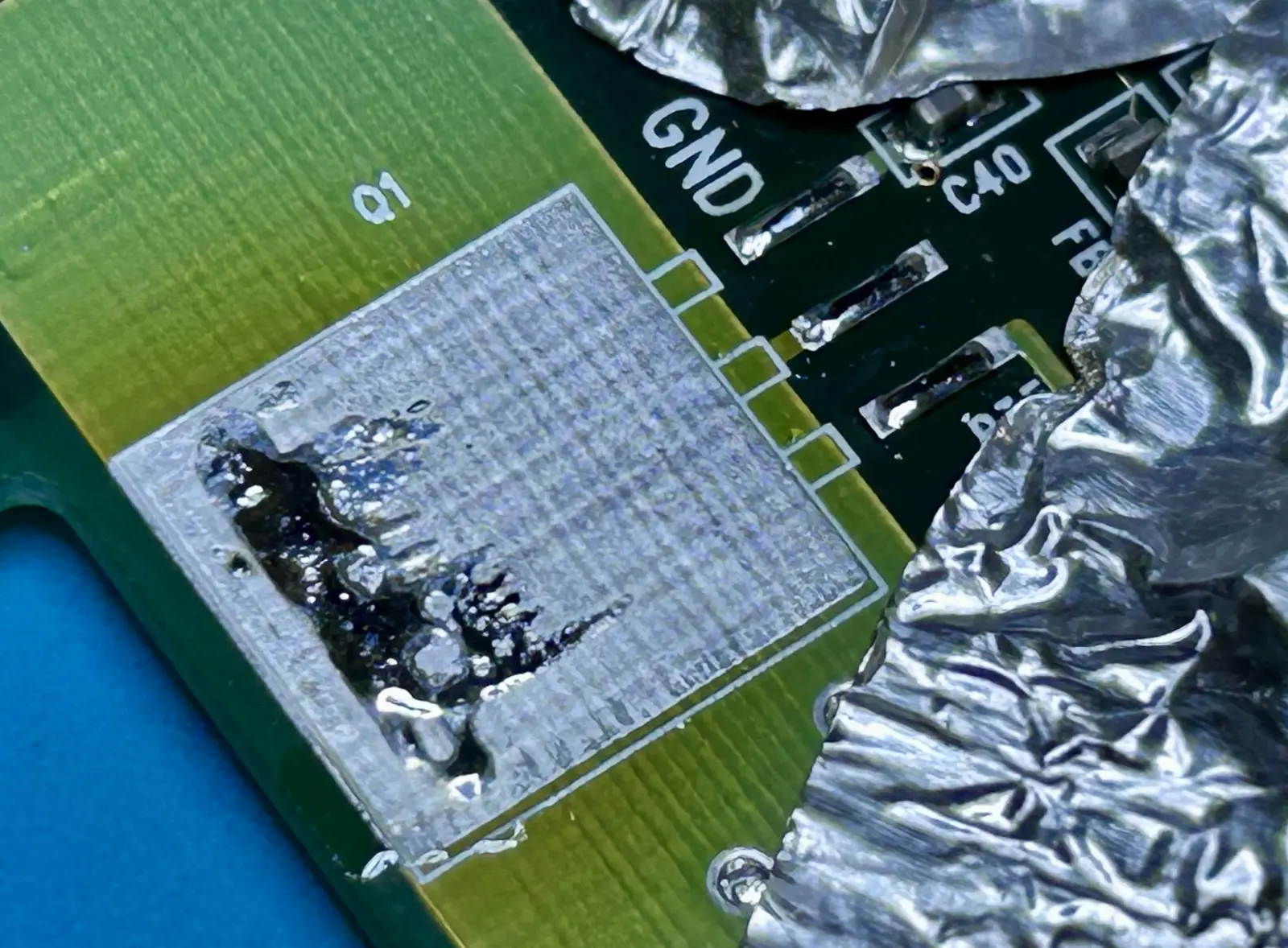

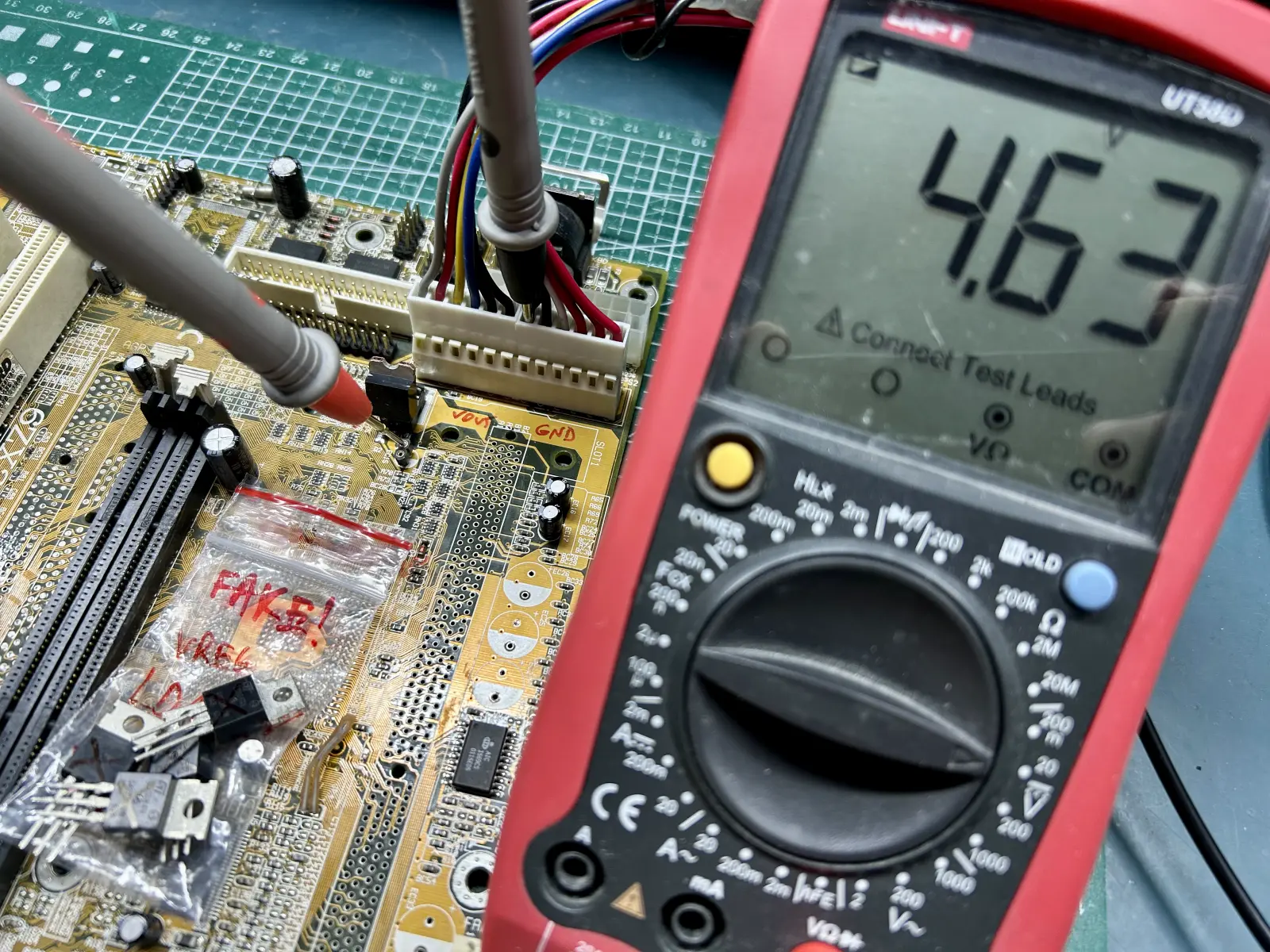

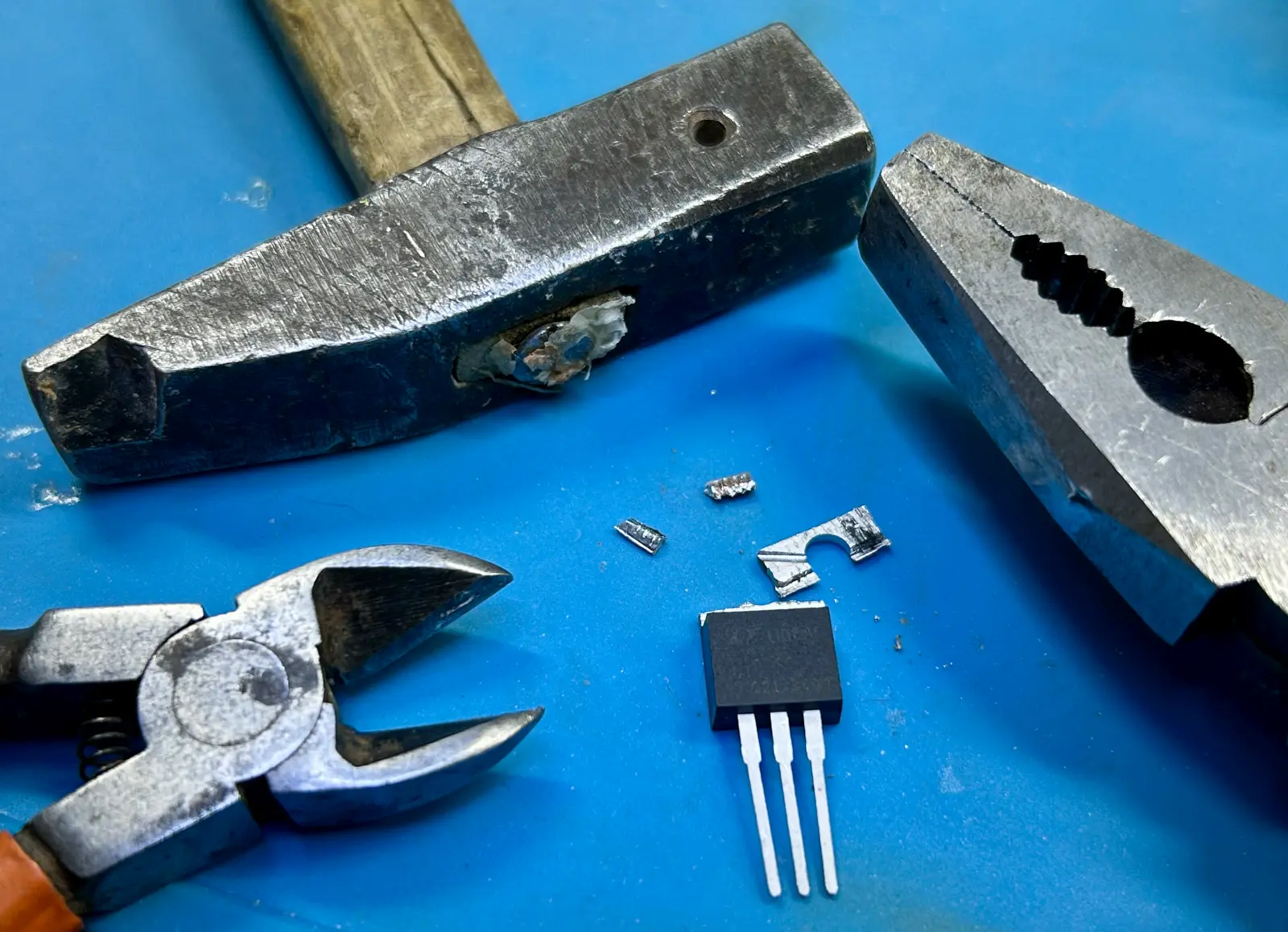

* przed zmiana dzielnika wymienilem stary vreg na nowy, zostal on wczesniej sprawdzony w dedykowanym testerze zrobionym ze starej mobo na slot1, posiada podstawke 3-pin i jest ustawiony na domyslne napiecie agtl 1.5V, odsialem w ten sposob juz wiele podrobek i uszkodzonych regulatorow, okazalo sie tez ze stary vreg byl tragicznie przylutowany, moze z 20% jego powierzchni mialo kontakt z padem, zostal on caly pocynowany a sam regulator wlutowany hotem i mocno docisniety - dzieki wiekszej powierzchni styku ldo z pcb powinno byc lepsze odprowadzanie ciepla do pcb i spadek temperatury samego ukladu
* na testy poszedl glquake, po wygrzaniu napiecie vcore odrobine nizsze 3.61V a tempy: vreg 82, gpu 78 - jest juz jakis zysk, vreg -8, gpu -1, jedziemy dalej, tym razem zmniejszenie napiecia vcore i modyfikacja dzielnika

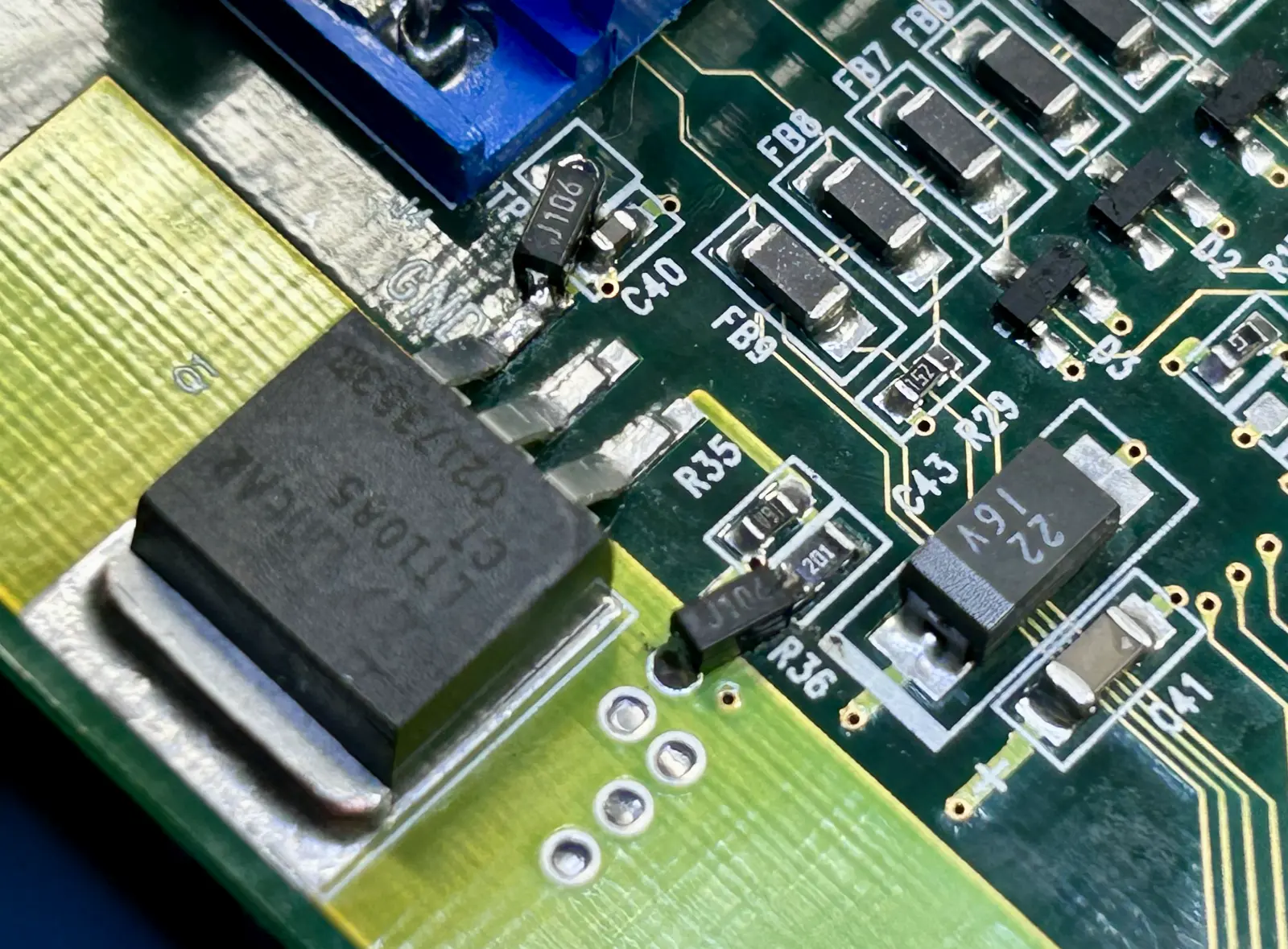

* zmienilem ciut plan, wymienilem tylko dolny rezystorek przy masie, mniej lutowania i nie trzeba specjalnego z szeregu E96, zwykly z E24 jest latwiej zdobyc i tez pasuje tylko tolerancja musi byc 1%, napiecie wyjsciowe wg kalkulatora powinno wynosic 2.83V a to tylko 80mV wiecej niz zakladane 2.75, jesli gpu nie jest zdegradowany, to karta powinna dzialac, byc stabilna i jednoczesnie chlodniejsza

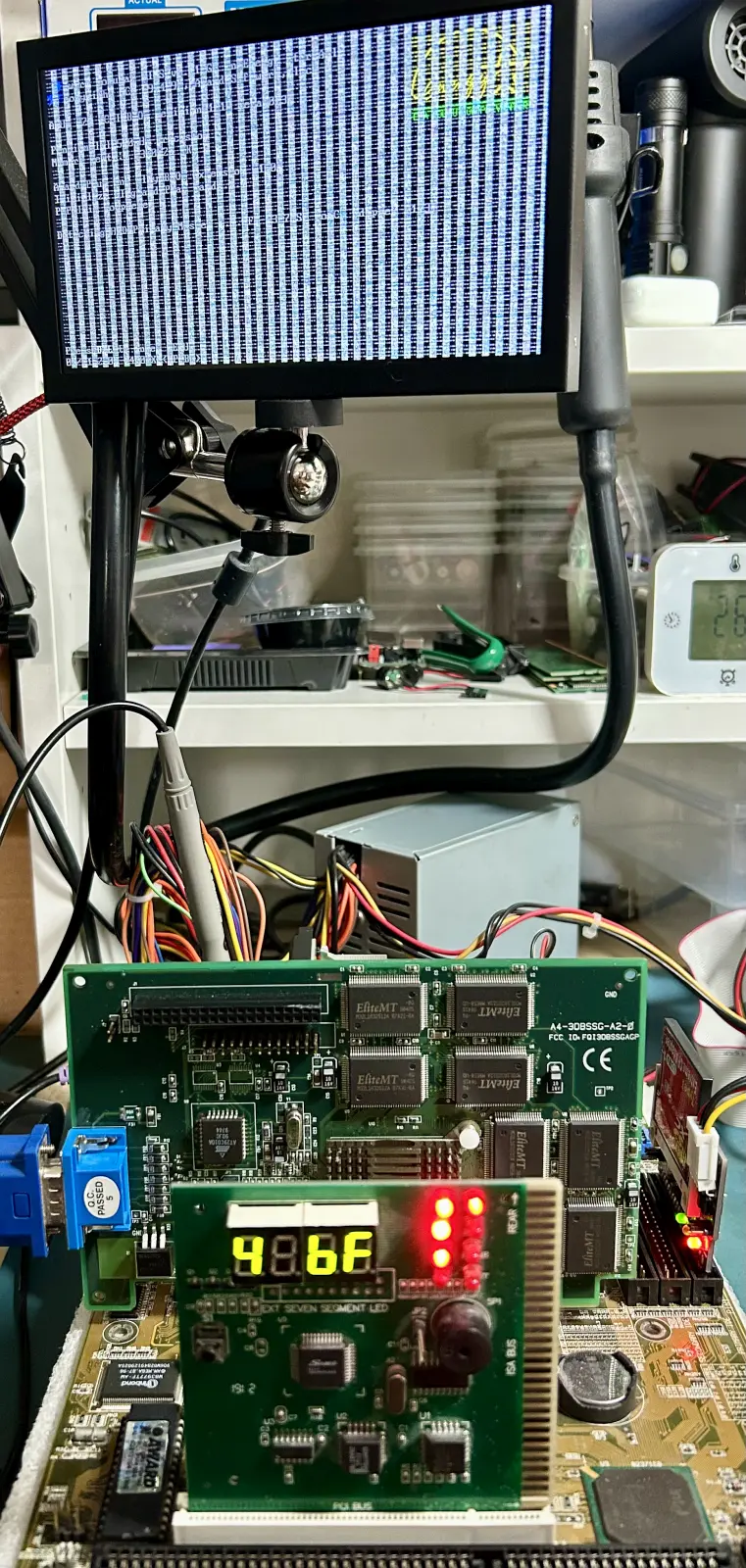

* grafa wsadzona w slot agp, odpalenie mobo i... jest obraz ale jak bylo do przewidzenia, na nim sieczka - zmierzone napiecie vcore 2.84V jest za niskie, zatem jedziemy w gore na 3V

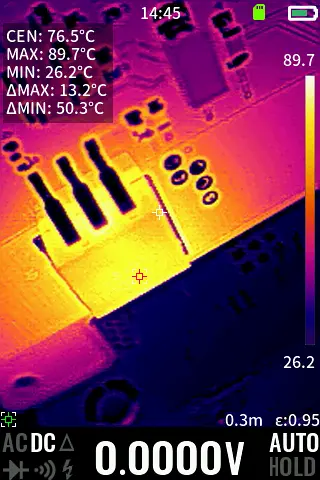

* rezystor wymieniony, powinno byc idealnie 3.0 a jest... 3.01V obraz ok, brak artefaktow, glquake lata a tempy? vreg 86 a gpu 62 rewelacja - vreg lekko cieplejszy o 4* ale to zrozumiale, bo wydziela sie na nim wieksza moc przez wiekszy spadek napiecia, przegrzanie mu nie grozi bo jego Tj to 125 czy 150*, natomiast celem bylo obnizenie temperatury gpu co sie udalo bo z poczatkowych 79 zeszlismy w dol az o 17* a jeszcze nie zostal zrobiony termo mod
* taki luzny wniosek sie nasuwa, ze fabryczne podbicie napiecia do 3.6V nic nie daje, to tylko niepotrzebne smazenie gpu i jego szybsza degradacje a zmniejszenie vcore do 3V jest wystarczajace do dzialania karty i jednoczesnie zapewnia jej dlugowiecznosc

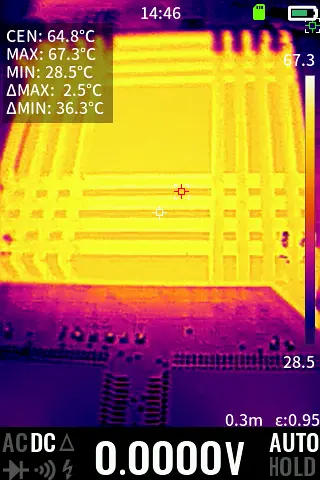

* na koniec, przed zrobieniem termo moda, uruchomiony zostal pcplayer w 1280x1024x16 i po kilku minutach tempy sie ustabilizowaly nastepujaco: vreg 89, gpu 67, widac ze wyciska z karty wiecej sokow - czas dodac pare radiatorow
* aby zmniejszyc ripple zostaly wlutowane 2 male tantale przy vregu, na niego moznaby jeszcze dodac maly radiator ale na razie lepiej nie zakrywac elementow gdyby zaszla potrzeba zwiekszenia vcore, poza tym te malutkie radiatorki praktycznie nic nie daja, bo nagrzewaja sie od razu do temperatury ukladu i ich sens stosowania jest tylko wtedy gdy w poblizu jest wentylator albo przynajmniej jakis przewiew

dziala i to coraz lepiej

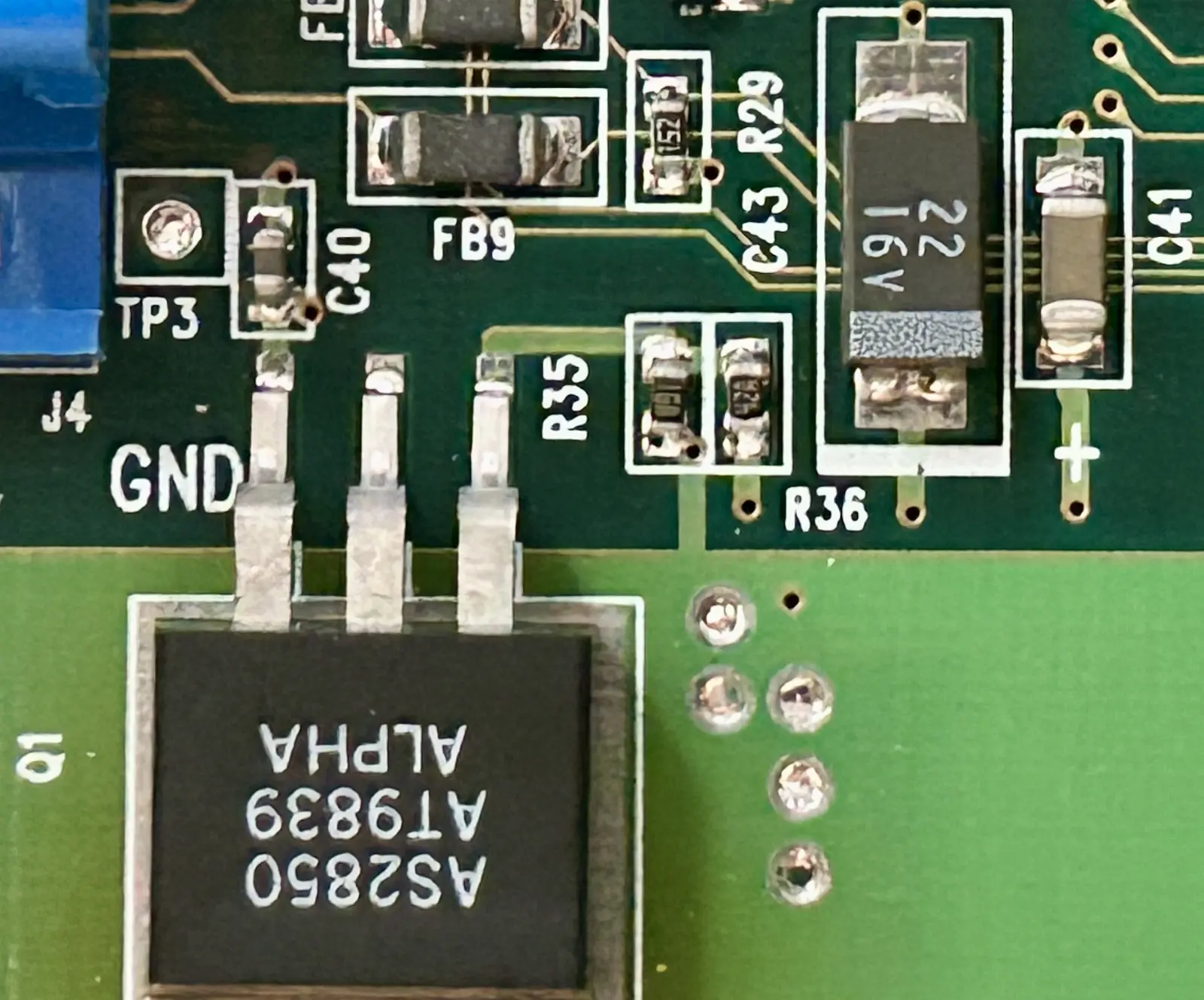

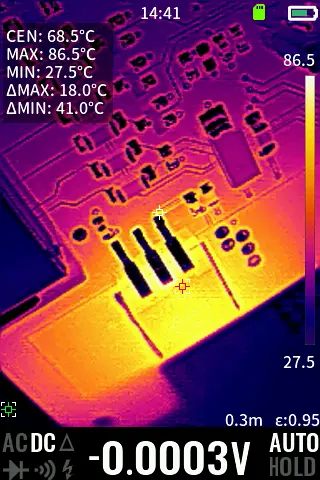

foto: 1-vreg, 2-new-vreg-test-1.5v-bad, 3-vreg-mod, 4-vcore-mod-rework1, 5-vcore-mod-2.7V

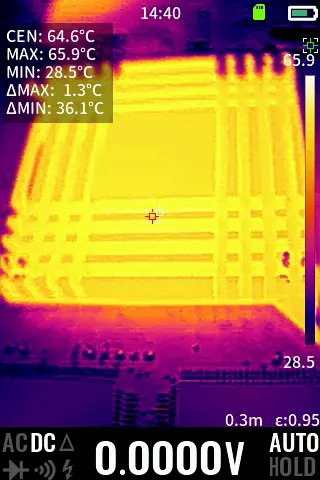

foto: 6-ir-vreg-86c, 7-ir-gpu-65c, 8-ir-pcplayer-vreg-89c, 9-ir-pcplayer-gpu-67c, 10-vcore-mod-final
