MSI K8T Neo part #2 (mem opt)

info (mem opt):
* postanowilem jeszcze troche sie pobawic ta plyta, bo mimo ze uzywa proca 64-bit, to nadal jest tylko 1 rdzen i 1 watek, posiada agp 4x z trybem 8x, co idealnie sie nadaje na testy kart niedzialajacych na standardowej platformie asus p2b, do tego plyta jest wyposazona w kontroler raid od promise i lacznie mozna podpiac 6 dyskow ide i 4 sata, ma juz lan i audio, do tego 2 porty firewire i wyjscia spdif optyczne i elektryczne cinch
* stan capsow jest bdb, zadnych spuchnietych, na 2-fazowej przetwornicy od vcore mosfety maja fabryczne radiatory a podczas testow cpu 3200+ byl dosc chlodny tak jak i sekcja zasilania, uzyty solidny firmowy radiator z wiatraczkiem od amd oraz hw monitor od msi CoreCell dopelnia calosc
* pozostalo tylko dobrac najlepsze pamieci ddr400 bo zaobserwowalem w memtest, ze ich predkosc sie rozni zaleznie od ilosci modulow i typu, 1- i 2-stronnych

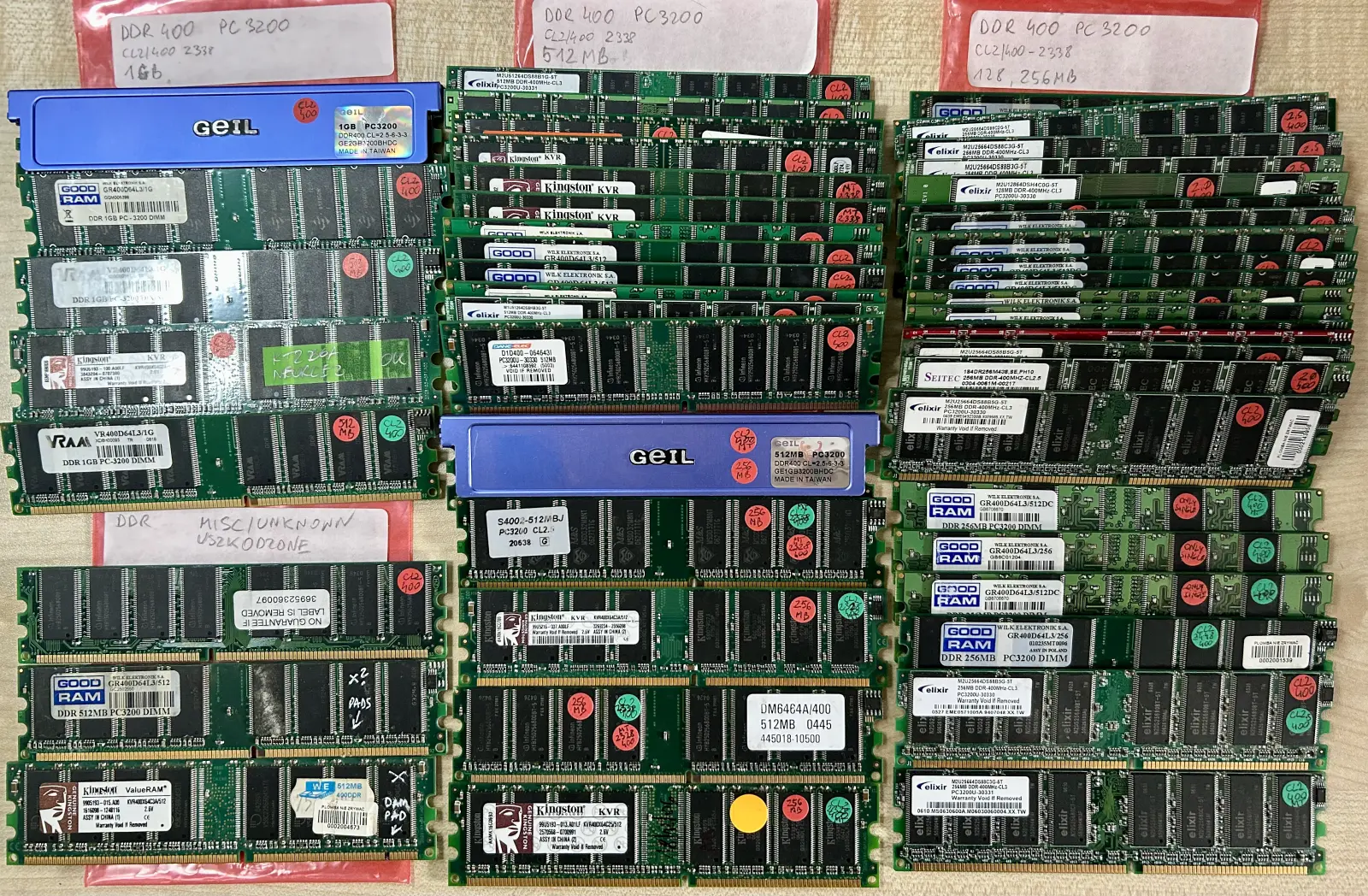

* w pudle z pamieciami, znalazlo sie ~50 sztuk ddr400, kazda byla przetestowana czy dziala, tzn. czy przechodzi post a nastepnie przetestowana z najszybszymi taktami jakie oferuje plyta, czyli 2-3-3-8 (CAS/CL-TRCD-TRP-TRAS), po tej selekcji zostalo kilka modulow ktore udalo sie jeszcze minimalnie pogonic na 2-3-2-8, zmiana 2 taktu TRCD 3->2 powodowala zawsze problem z detekcja ram przy post i zaden z modulow nie dal rady, zas ostatni TRAS okazal sie byc szybsza opcja jako 8 niz 6, to ciekawe ale test nie klamie, predkosc pamieci byla mierzona w memtest86+ v5.31b, dokladne zapiski na zdjeciu
* z kilkudziesieciu ramow probe 2338 przeszlo tylko kilka, nie zwracalem uwagi na preferencje producenta, czy kostki sa cl3 czy cl2.5, to bez znaczenia, bo najlepsze okazaly sie byc te z taktami cl3 a nie teoretycznie szybsze 2.5
* wyniki posortowane lo->hi, 2S - double side module, 1S - single side, bios v1.8, modules = total detected ram MB, speed MB/s, def tacts 2338:
{
3x512/2S = 1536, 999, 2337 (bios sam przestawil takty z 2338)
2x512/2S + 2561S = 1280, 1013
256/1S = 256, 1310
512/2S + 256/1S = 768, 1310
2x1GB/2S = 1024, 1557
2x512/2S = 512, 1557
1GB/2S = 512, 1591
512/2S = 256, 1592
fakty:
* moduly 2S sa wykrywane z 1/2 pojemnosci
* najszybszy jest 1 modul 2S 1591MB/s
* troche wolniejsze sa 2 moduly 2S 1557MB/s
* jeszcze wolniejsze sa mieszane moduly 2S+1S lub 1 modul 1S 1310
* najwolniejsze sa 3 moduly, 3x2S lub 2x2S+1S, 999/1013MS/s
wnioski:
* nie warto stosowac 3 modulow, sa o 1/3 wolniejsze niz 1 modul
* nie warto uzywac 1 modulu 1S ani mieszanych 2-3 modulow, niska wydajnosc
* mozna uzyc 2 modulow 2S jesli wielkosc pamieci ram jest wazniejsza niz wydajnosc
* najbardziej optymalna opcja to 1 modul 2S, traci sie polowe pojemnosci ale wydajnosc jest najwyzsza
}
* postanowilem sprawdzic czy dalsze takty cos przyspiesza, oto wyniki, pamiec ddr400 1GB/2S:
{
2338 - 1591
2336 - 1569
233-10 - 1580
2339 - 1591
2337 - 1569
2328 - 1592/1591
2329 - 1591
2327 - 1569
}
* widac ze 2328 to najlepsze ustawienie i takie zostalo na koniec, niestety 2 moduly nie przeszly memtest, dla nich max to 2338,
podobnie z modulami 256/1S goodram, dzialaja tylko jako single, ich laczenie po 2-3, obojetnie w ktorych gniazdach byly, zawsze powodowalo bledy w memtest, sa ok bo dzialaja z 2338 mimo ze fabrycznie maja CL3
* pomyslalem ze moze nowszy bios rozwiaze problem pojemnosci ramow, obecny to 1.8 a jest dostepna 2.2 oraz porednie 1.9, 2.0 i 2.1

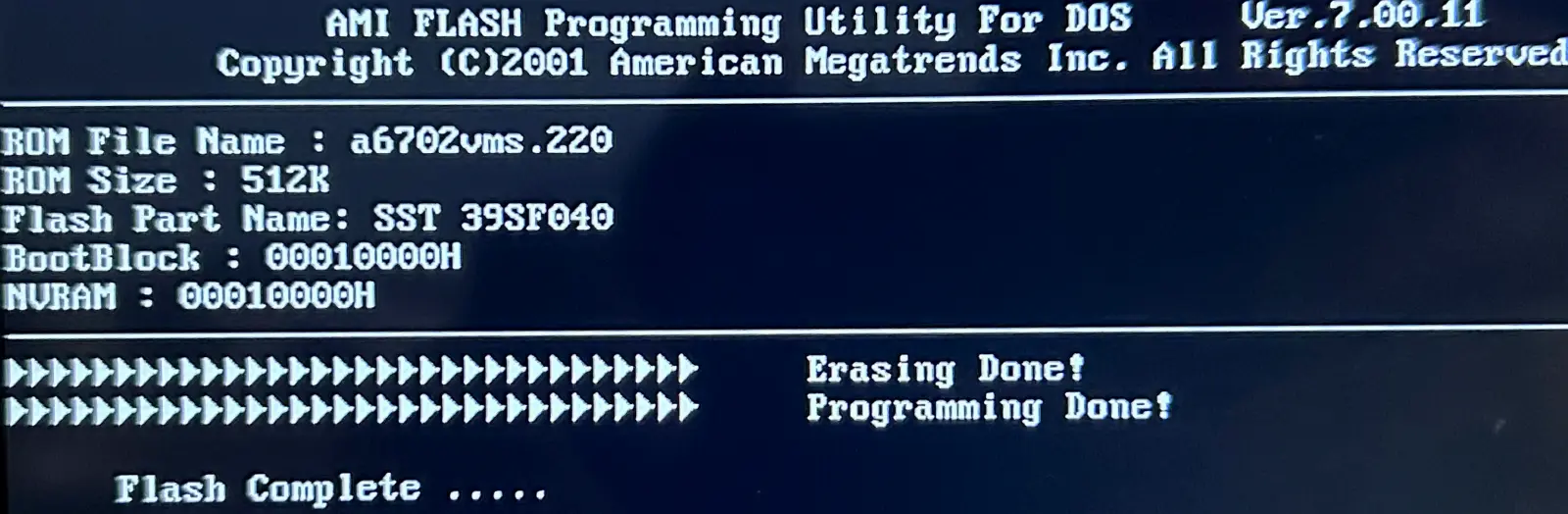

* v2.2 wgrany toolem, bo kostka wlutowana, bios ustawiony jak poprzednio i... 2 wiadomosci, dobra i zla
* 1GB/2S - 1024, 1513, 3338 - memsize ok i pamiec 1GB poprawnie wykryta jako 1GB ale... mimo ustawionych taktow w bios, mobo je ignoruje i podmienia na swoje 3338, wykonane wiele kombinacji i lipa... osiagi sa o 80MB/s nizsze, cos za cos, ale ja poszukuje najwiekszej wydajnosci a nie wielkosci pamieci, bo na tej platformie ma byc w98 i 256MB starczy spokojnie
* poszukiwanie starszego biosu ktory moglby pogodzic wydajnosc i pojemnosc, wgrany v2.1 i ten sam wynik
* wgrany kolejny v2.0 i...
* 1GB/2S - 512, 1591, 2328 czyli powrot do korzeni polowa ram ale zmiana taktow dziala, najwyrazniej msi wprowadzilo jakis dzikie zmiany w bios, ktore ignoruja ustawienia, co dla mnie jest nie do przyjecia, zatem ostatecznie zostaje bios v2.0 oraz takty 2328, jako modul testowy bedzie kingstone 512/2S z finalna pojemnoscia 256MB
* jako ciekawostka: manual od msi klamie, poniewaz twierdzi ze dla wersji 1.x chipset w tej mobo to K8T800, ale schematy dowodza ze on zostal zmieniony dopiero w wersji 2.0, tak samo raportuja toolsy, takze w plytach v1.x jest chip K8T400M a nie 800
* uzyskanie wiekszej ilosci ram moze byc problematyczne, bo zalezy od uzytych modulow 1S/2S i ich kolejnosci w gniazdach, dopiero biosy v2.1+ to rozwiazuja ale kosztem predkosci, bo wydajnosc pamieci bardzo spada wraz ze wzrostem ilosci modulow i nie kazdy bedzie zainteresowany zapychaniem 3 slotow kostkami 1GB/2S i spowolnieniem ram o 1/3

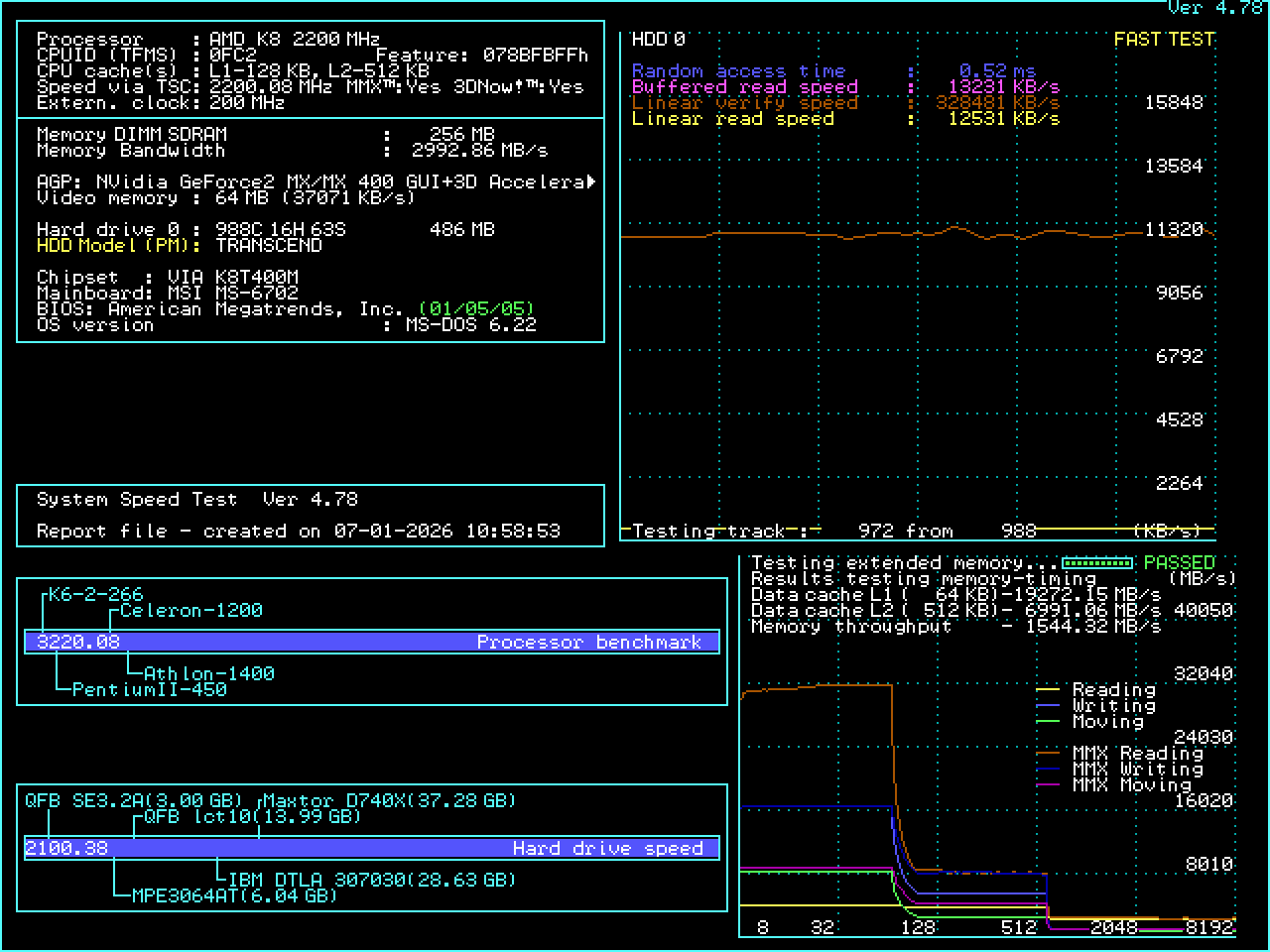

* zrobione dodatkowe testy pamieci w speedsys, jest roznica na plus, dodatkowe testy z dosbench zaliczone, platforma gotowa

dziala ciut lepiej niz wczesniej

* todo: optymalizacja irq w bios i karta cf z w98 dedykowana dla platformy via

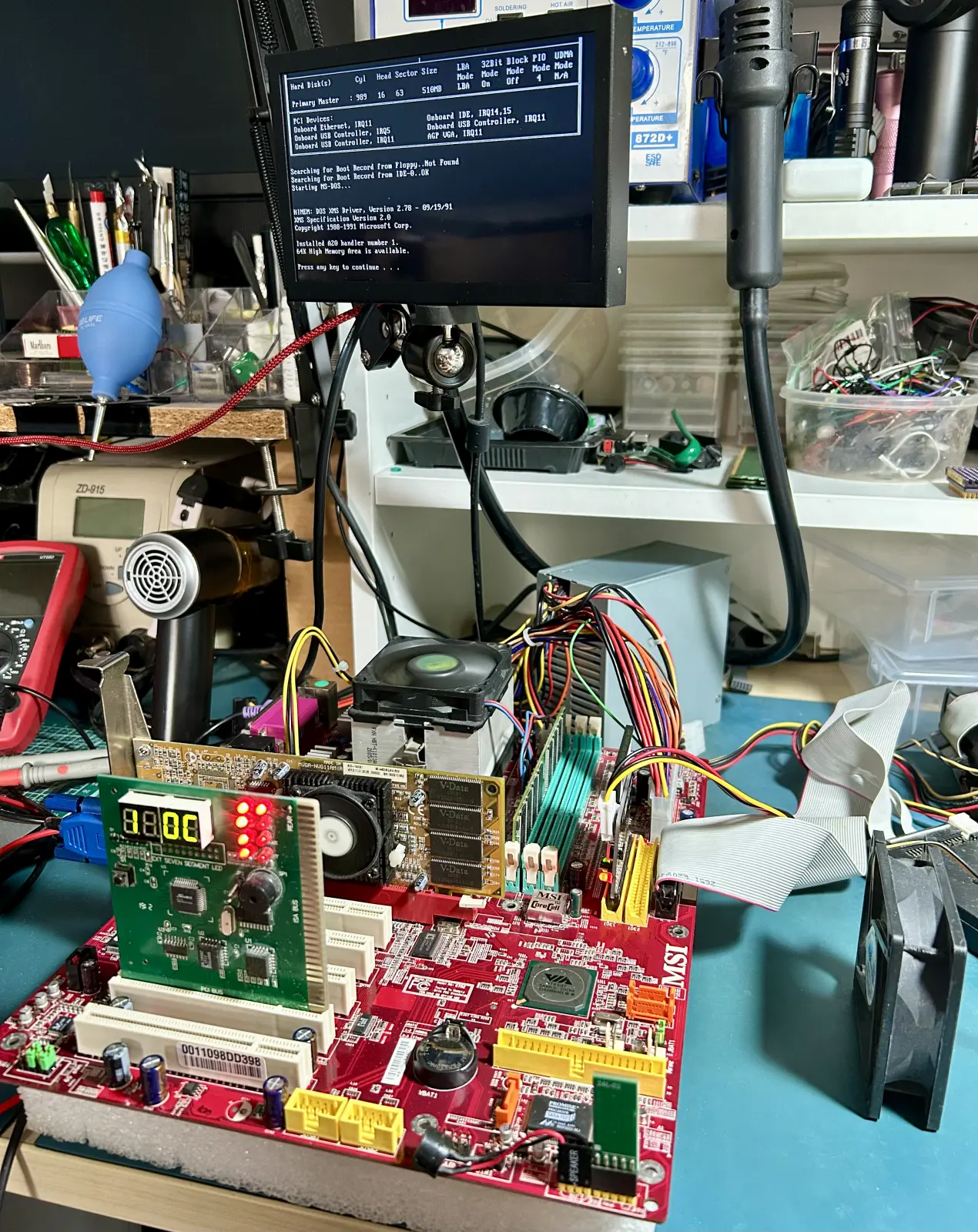

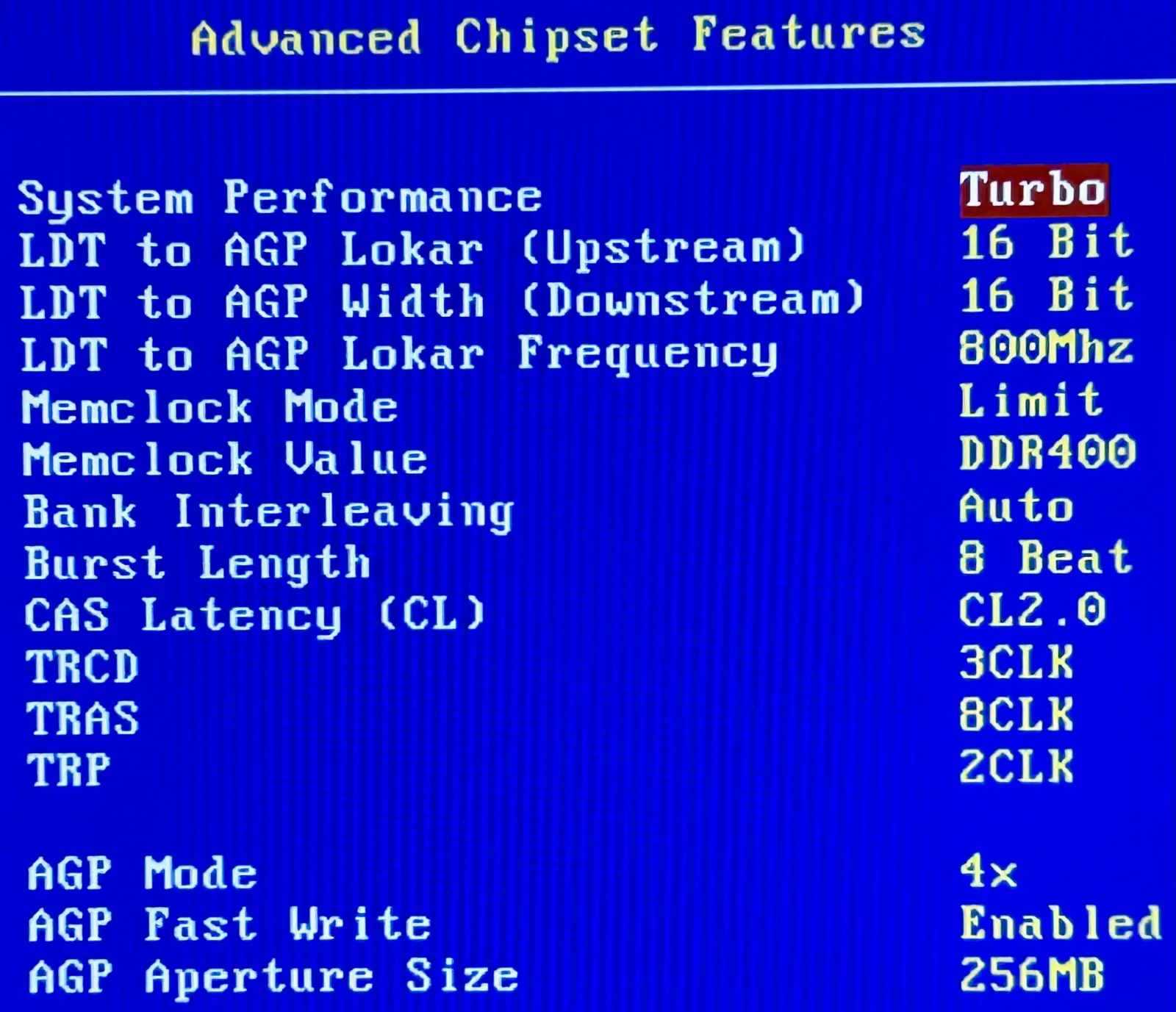

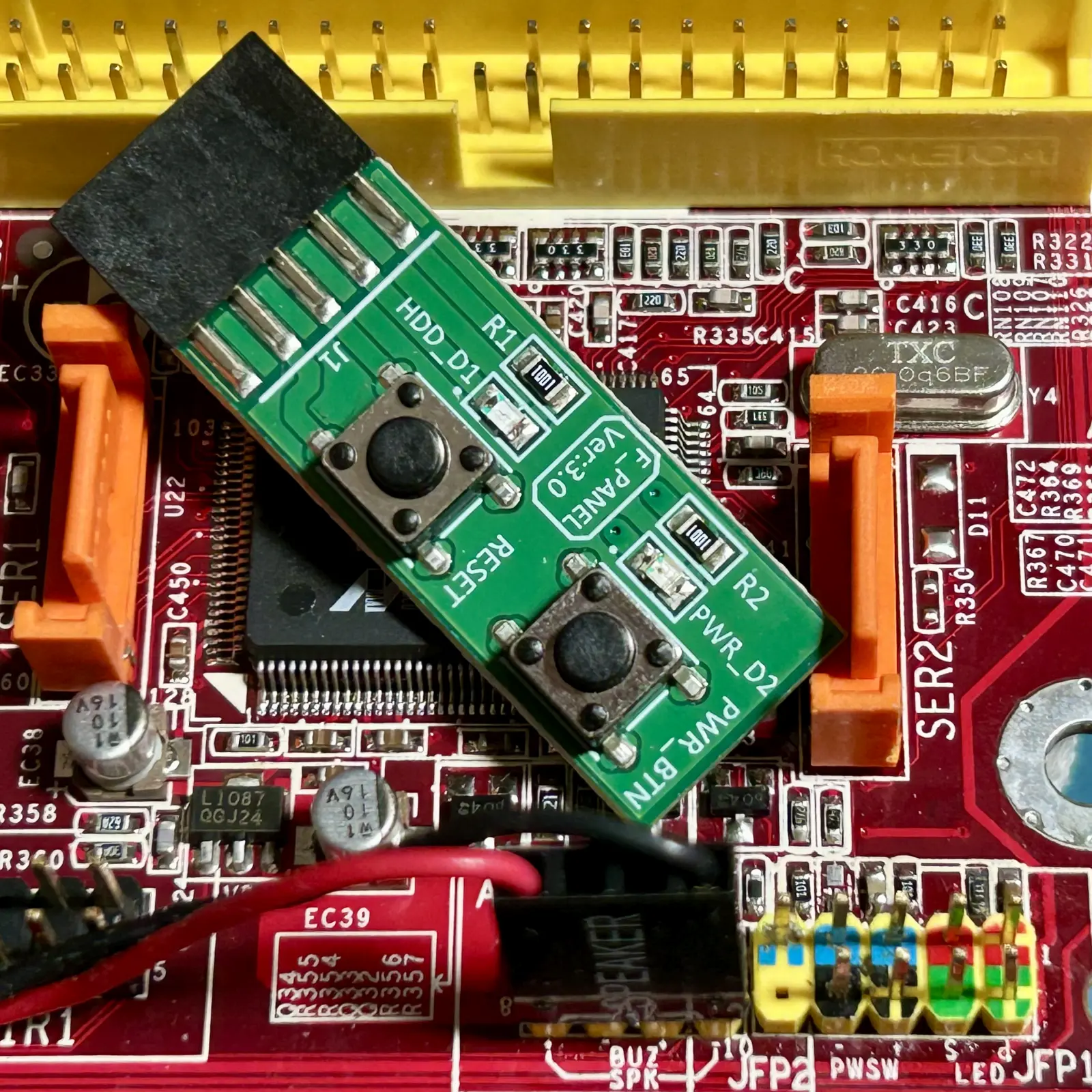

foto: 1-bios-flashing, 2-bios-setup-mem, 3-ram-selection, 4-test-platform, 5-new-gadget, 6-mem-notes, 7-speedsys-256mb1s, 8-speedsys-512mb2s
