mobo: MSI K8T Neo (MS-6702)
rev: 1.0
chipset: VIA K8T400M + VT8237
socket: s754
cpu: Athlon64 3400+, sempron
fsb: 200, 190-280 bios, 100-300 clockgen
ram: 3xDDR 200/266/333/400, max 3GB
agp: 3.0 4x/8x
slots: 5x PCI 3.3/5V
form: ATX
power: ATX20 + P4
bios: ami, 512KB PLCC32 wlutowany, 'A6702VMS V1.8 072804'

src: wlasna
* kupiona jako uszkodzona, cytuje: "Widoczne ślady zalania. Płyta w ogóle nie wstaje"
* gdyby nie port agp, to bym nawet na nia nie zerknal

info:

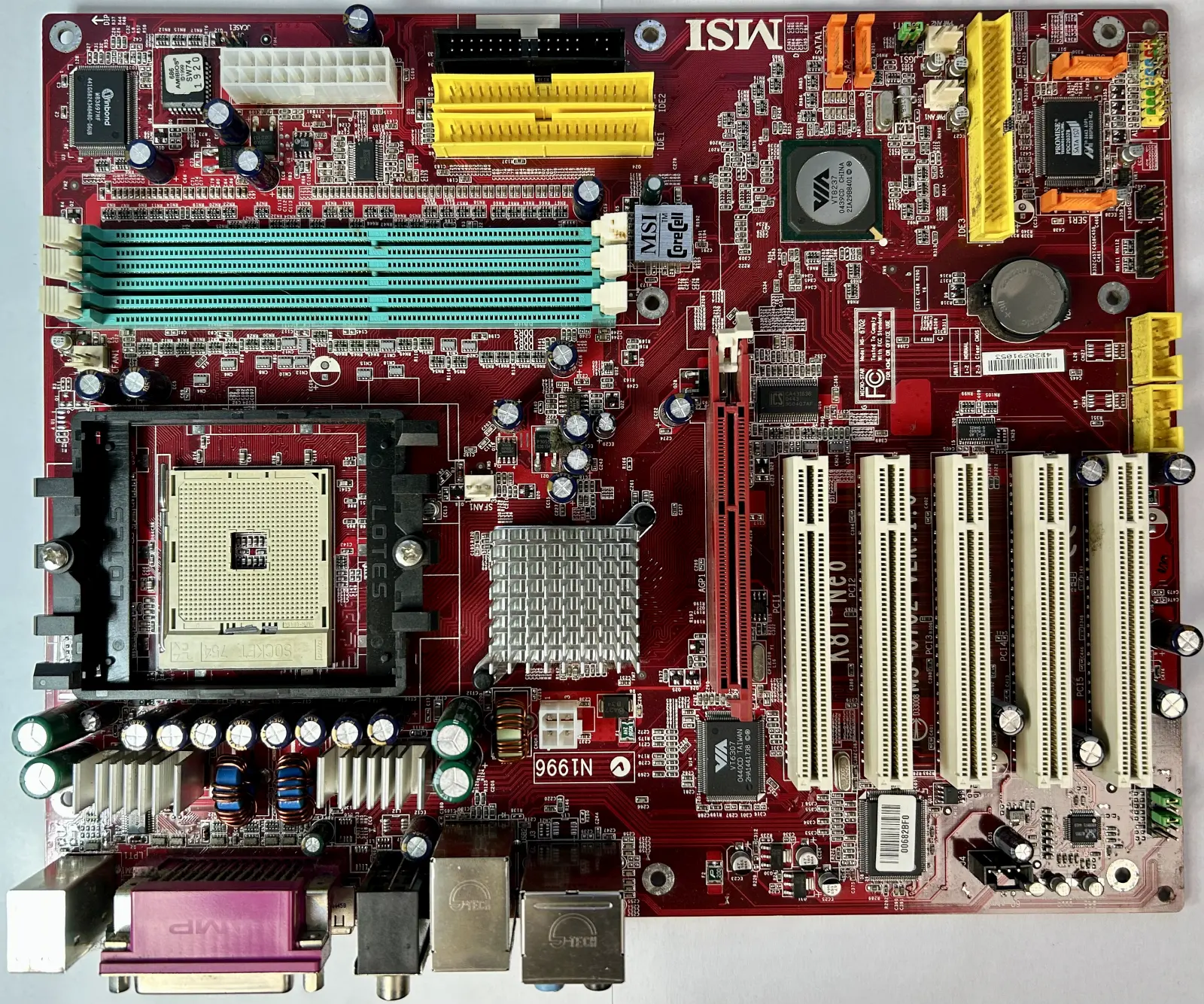

* plyta dosc czysta, kompletna, stan dobry - odkurzona pedzelkiem i dmuchawka

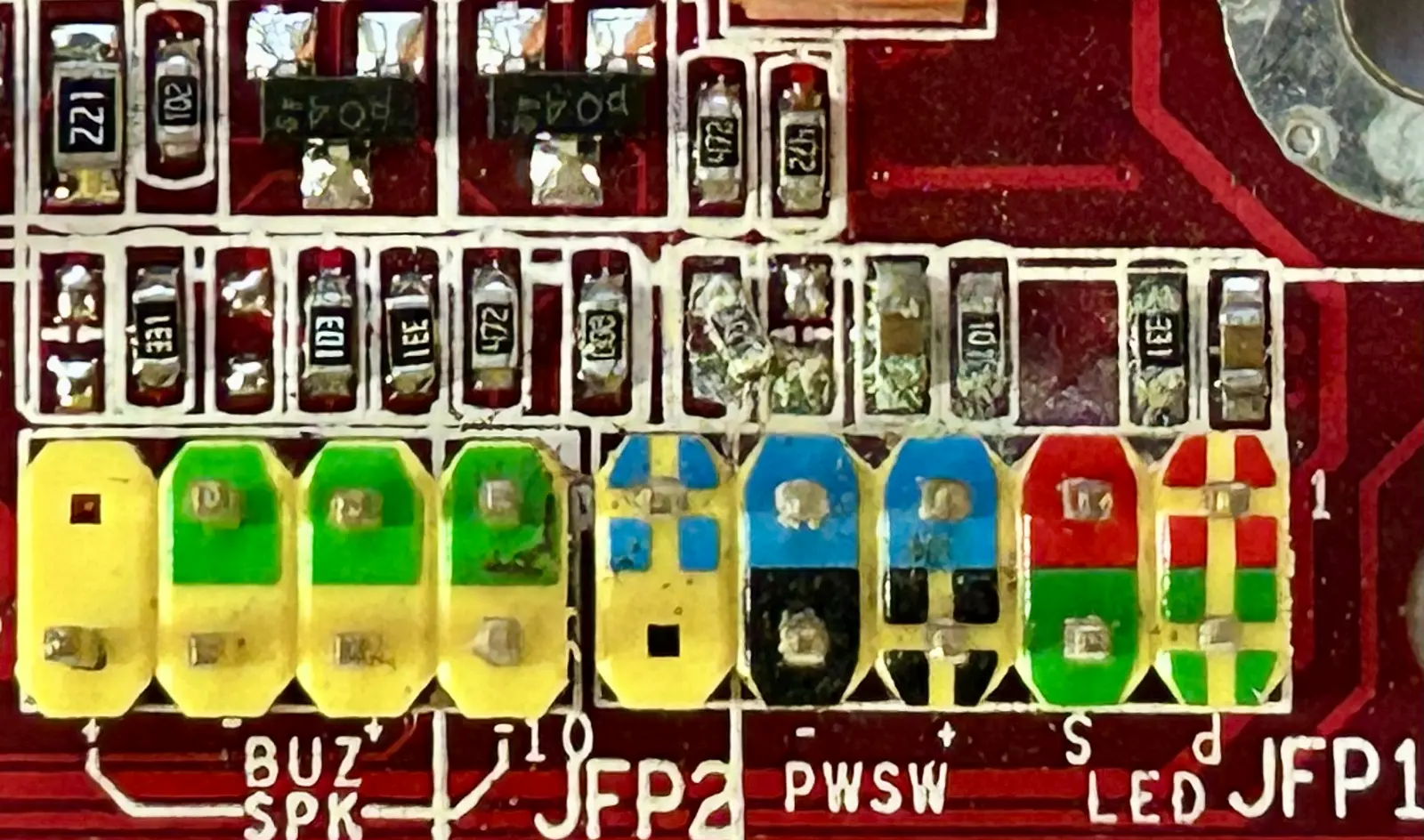

* w 2 miejscach na stronie elementow w okolicy clockgena i przy zlaczu na panel widoczne slady po jakims plynie, przy pinach panelu naderwany rezystor smd R367 100om i brakujacy odsprzegacz C470 - okolice do czyszczenia a rezystor do przelutu i cap do uzupelnienia

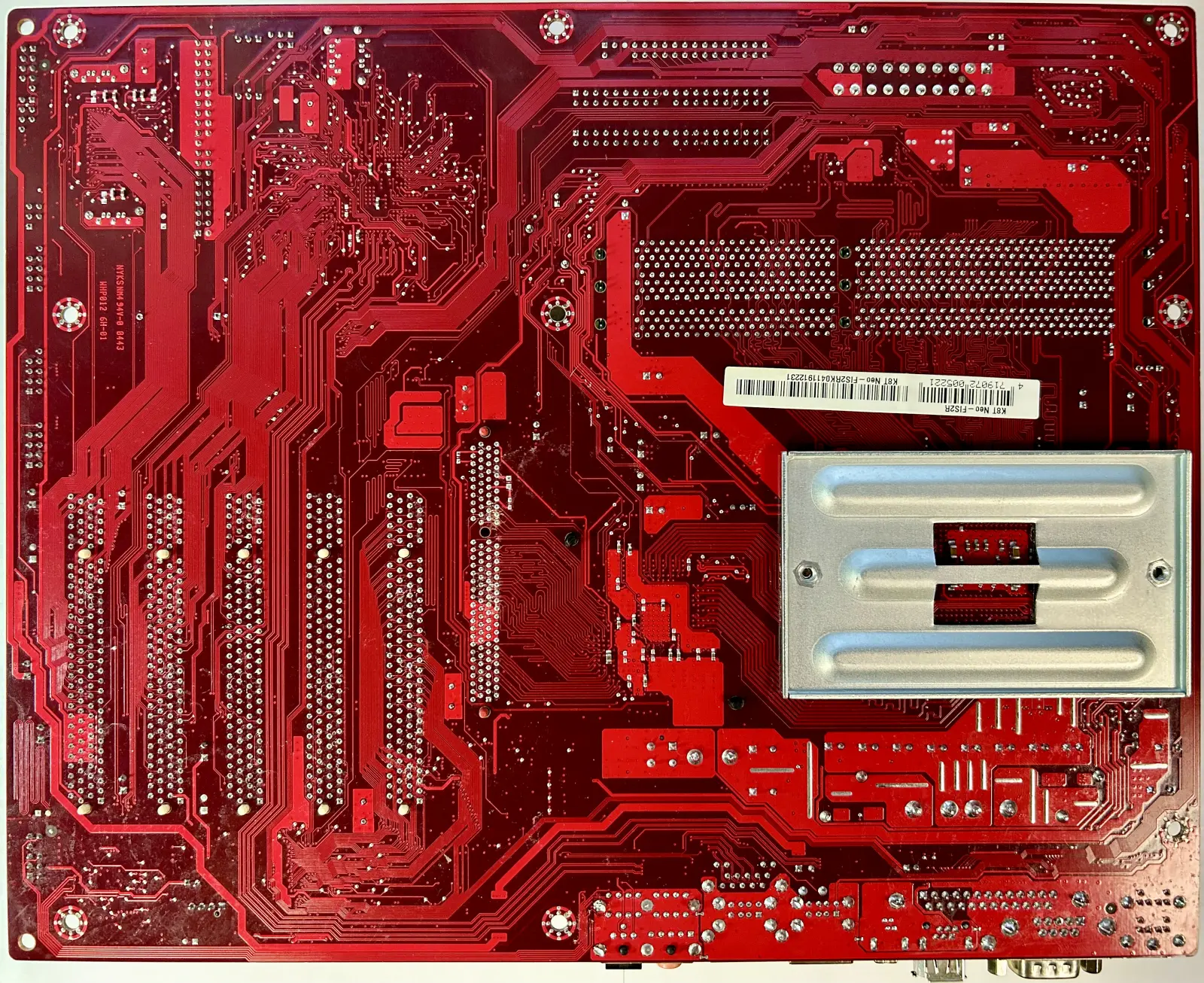

* na spodniej stronie kilka sladow podlania ale nic specjalnego - do czyszczenia
* bateria 2.87V - nieco rozladowana ale da rade
* brak zwarc na glownych liniach zasilajacych - mozna odpalac
* zworki przejrzane, podlaczona klawka, karta post i bzyczek
* po wlaczeniu zasilacza brak reakcji na przycisk power-on, moze tak byc bez cpu, tym bardziej ze asic msi core-cell monitoruje wszystko, sprawdzone napiecia vsb i chyba sa wszystkie 3.3, 1.8 i 2.66, czas wlutowac brakujace smd
* przy pinach od panelu R368 100om nie ma przejscia, widac podgnity jak ten naderwany, jest polaczony bezposrednio z pinem od przycisku power-on i musi byc sprawny
* o dziwo dostepny jest schemat tej mobo, oba rezystorki maja po 100om ale to bylo widac po oznaczeniu, zas oba capsy to 100n, z czego tylko jeden jest uzyty, ten dla przycisku pwr, na sygnale reset z panelu jest wykreslony - do wlutu 3 smd w rozmiarze 603

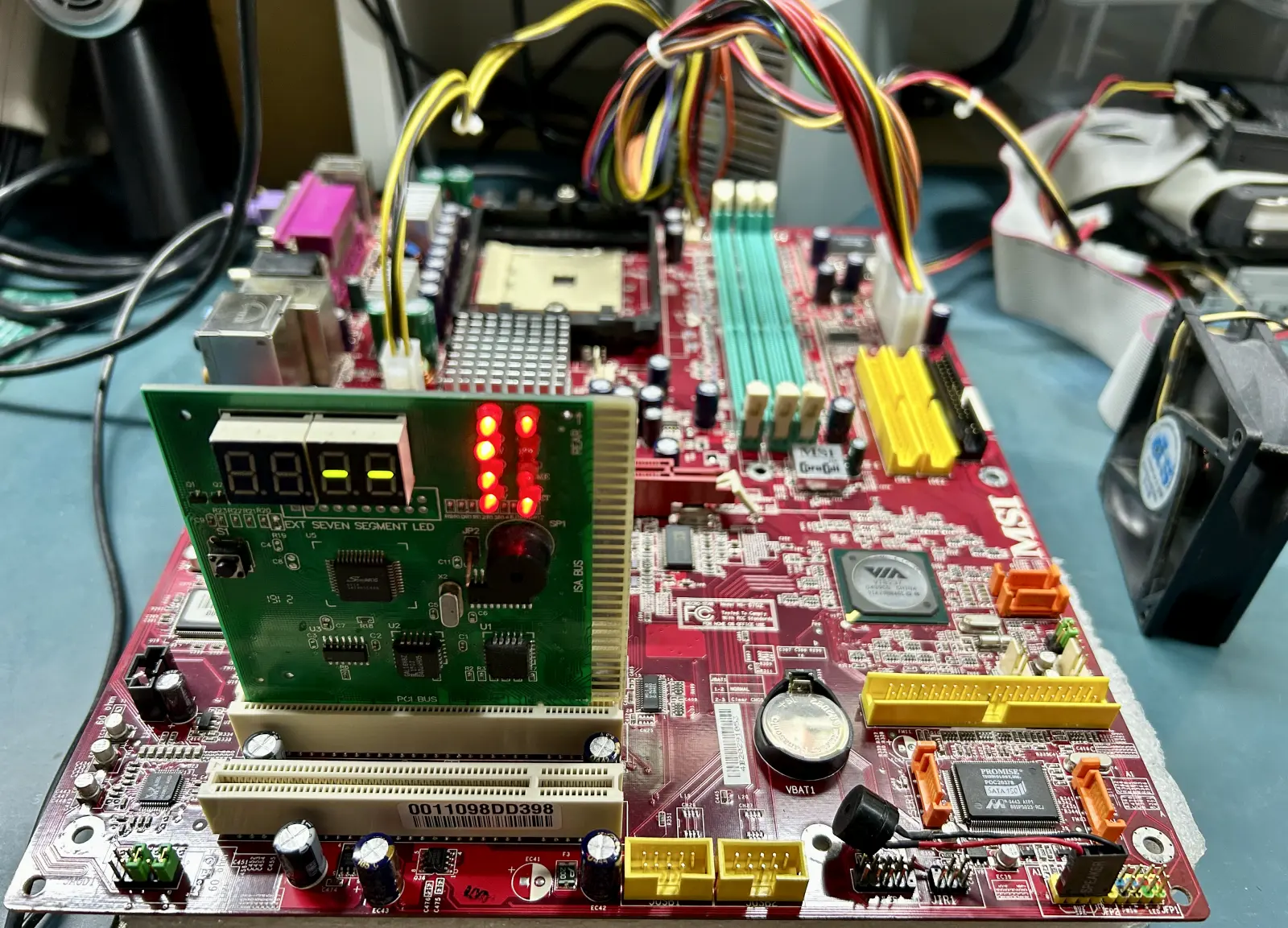

* czesci wlutowane, plyta podlaczona jak poprzednio, czy asic pozwoli na jej wlaczenie bez cpu, ram i karty graficznej? - tak, mobo sie wl/wyl z przycisku, brak kodow post oczywiscie, dioda reset sie swieci, czyli jak narazie jest ok
* na testy uzyty athlon64 ADA3200AIO4BX 3200+/2200/11x200/1.4V/69*, nie byl wczesniej sprawdzany, kilka nozek naprostowane pod mikro, mam nadzieje ze dziala, jako chlodzenie orginalne amd i pasta gd900, z ramami zawsze jest jazda, proce amd i mobo sa wybredne, uzyje 1 modulu ddr400 256MB cl3 na kosciach elixir, gfx standardowo gf2mx400/64mb

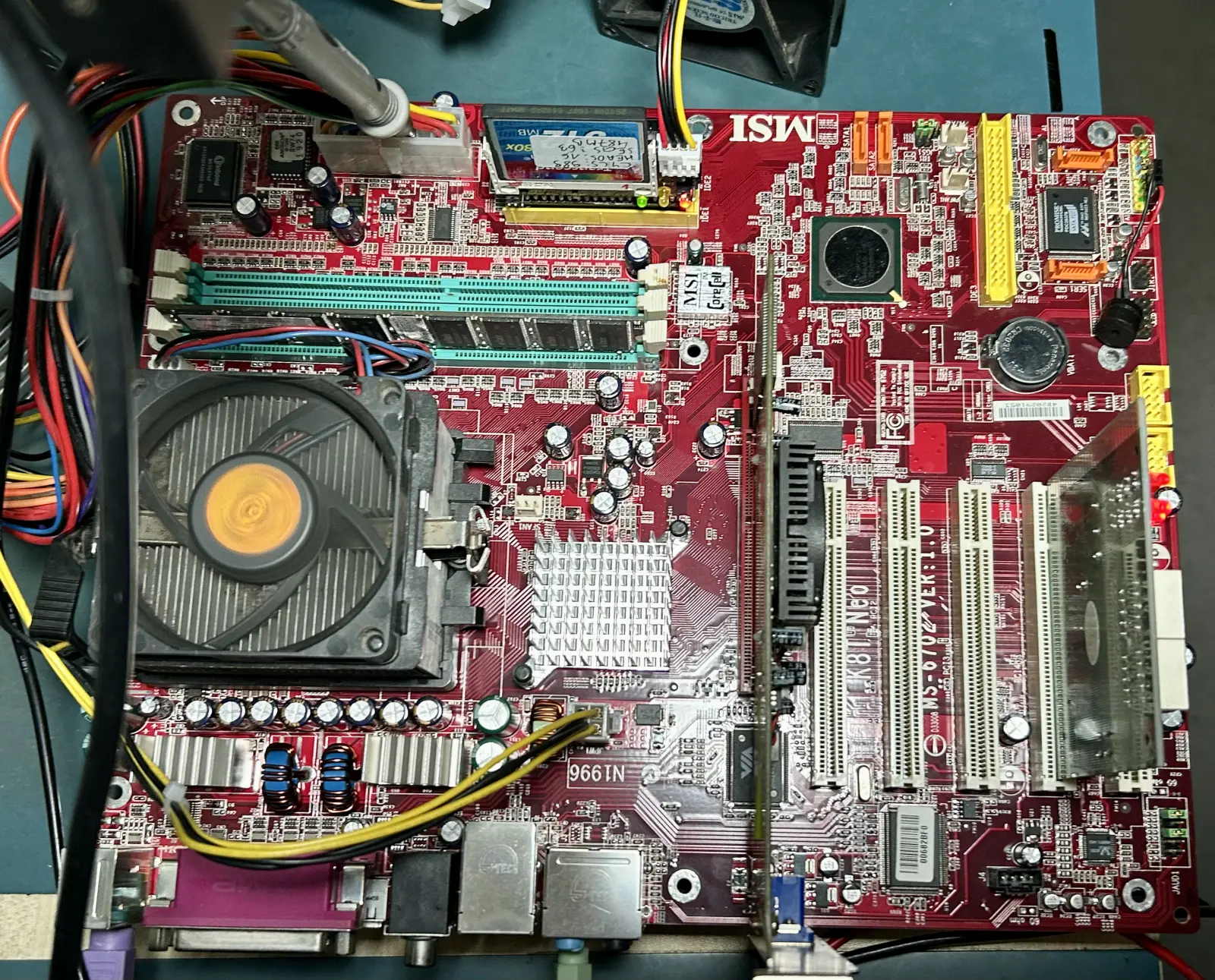

* platforma zmontowana, power on i... nic, brak postkodow i reset sie swieci... blah, zapomnialem podpiac dodatkowy kabel P4 od zasilania

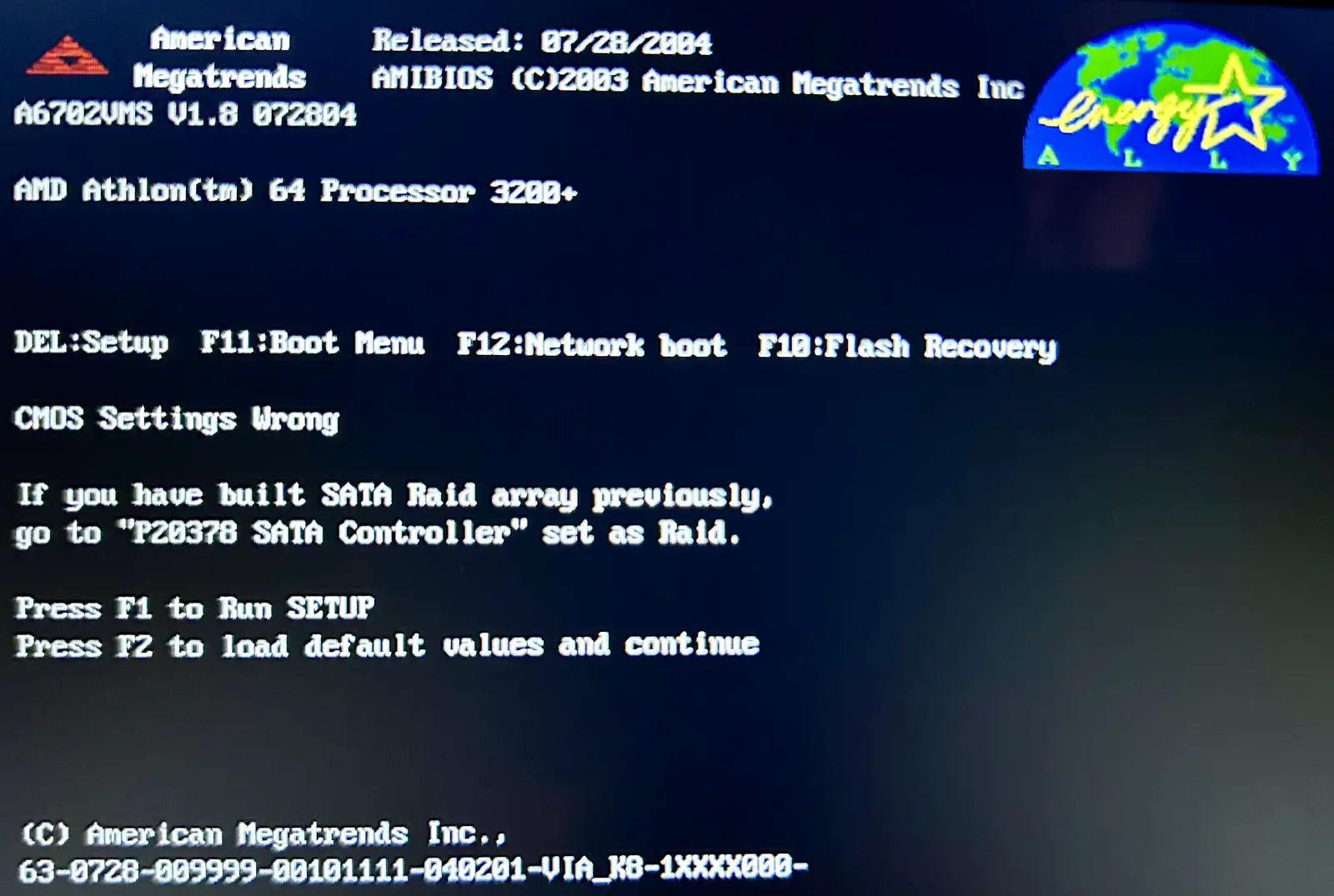

* tym razem post zaczal leciec, pojawilo sie logo msi, nastepnie bios od kontrolera raid promise, potem via i w koncu podsumowanie - cpu wykryty poprawnie, bios w wersji v1.8 z 072804, sprawdzone na szybko vcore i jest 1.41V czyli ok

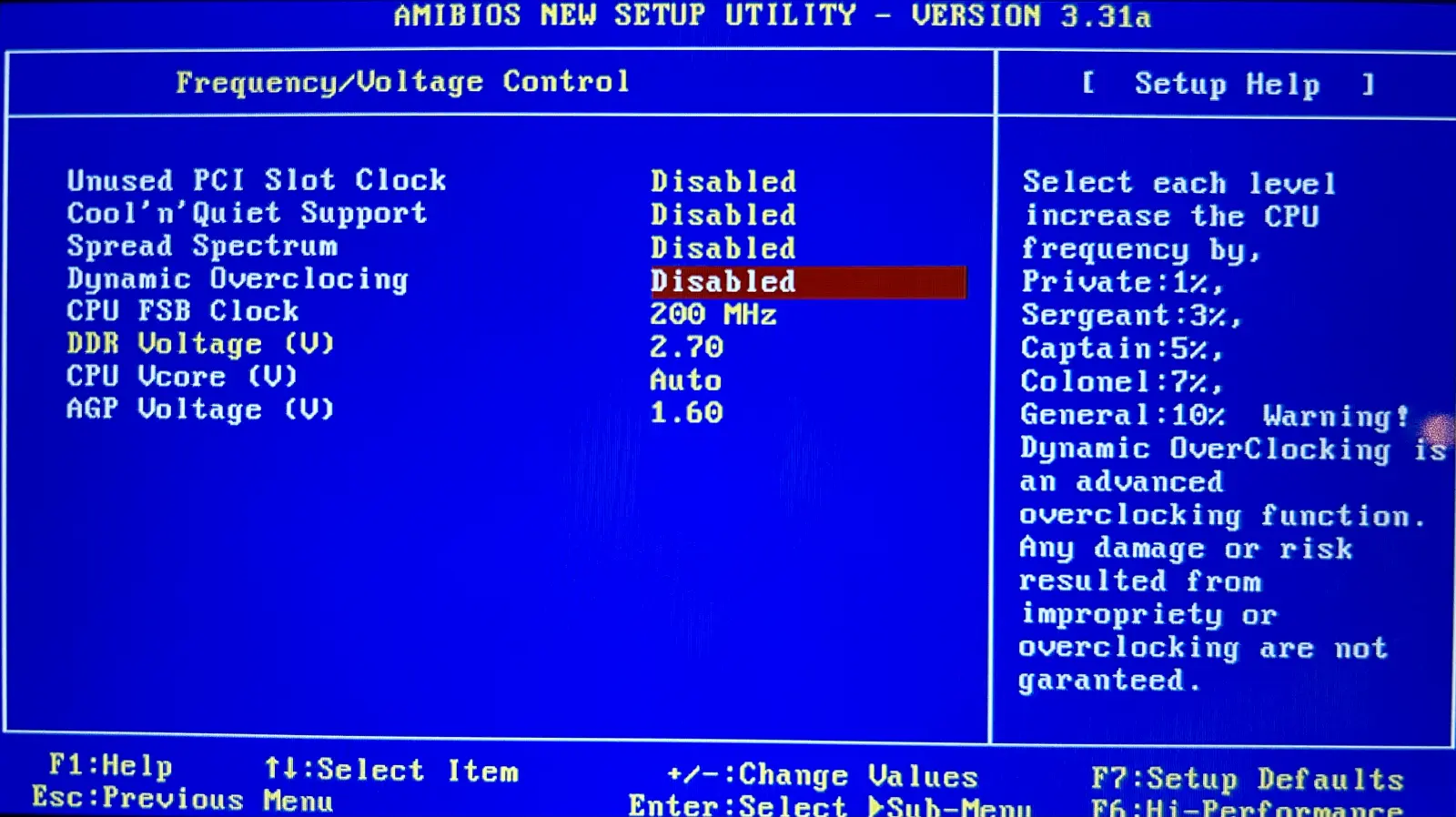

* bios ustawiony i zapisany, nastepnie podpiety cf z dosbench, w biosie fajne menu do oc i opcja 'dynamic oc' ze smiesznymi nazwami profili od szeregowca do generala mobo sama podkreca proca od 1 do 10%, ciekawostka
* wyrywkowe testy z dosbench zaliczone

dziala

todo: dostepny nowszy bios v2.2 z marca 2005, do wgrania jesli zajdzie potrzeba uzycia tej mobo

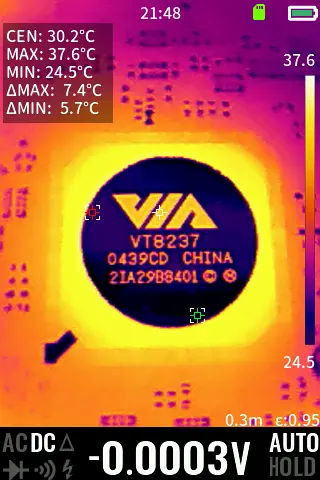

* na pamiatke zrobone 2 zdjecia w ir calej mobo i dolnego mostka, wyglada pieknie

web:
https://theretroweb.com/motherboards/s/msi-k8t-neo-r
https://www.cpu-world.com/CPUs/K8/AMD-Athlon%2064%203200+%20-%20ADA3200AIO4BX%20(ADA320...

foto: 1-top, 2-bottom, 3-panel-problem, 4-1st-run, 5-2nd-run, 6-post, 7-bios-dynamic-oc, 8-test-platform, 9-ir-mobo, 10-ir-sb
