card: Trident 9440 VLB (PB-TD9440VL/SOJ/SMT/V3)
gpu: Trident TGUI9440
board: Q03-111B
ram: 1MB + 1MB (2 podstawki)
bus: VL-Bus 2.0 50MHz, PCI 2.0 33MHz, ISA 12MHz
slot: isa vlb
directx: -
out: vga
bios: DIP28, 32KB OTP, vA5.2 11/04/94

src: lukas12p
* grafika na VLB
* nie wykrywana

info:
* na vgamuseum brak identycznej, tylko podobne
* drobne rysy na spodniej stronie ale nie widac przerwanych sciezek
* brak ruchomych nog na gpu, odpalamy, tylko na czym?

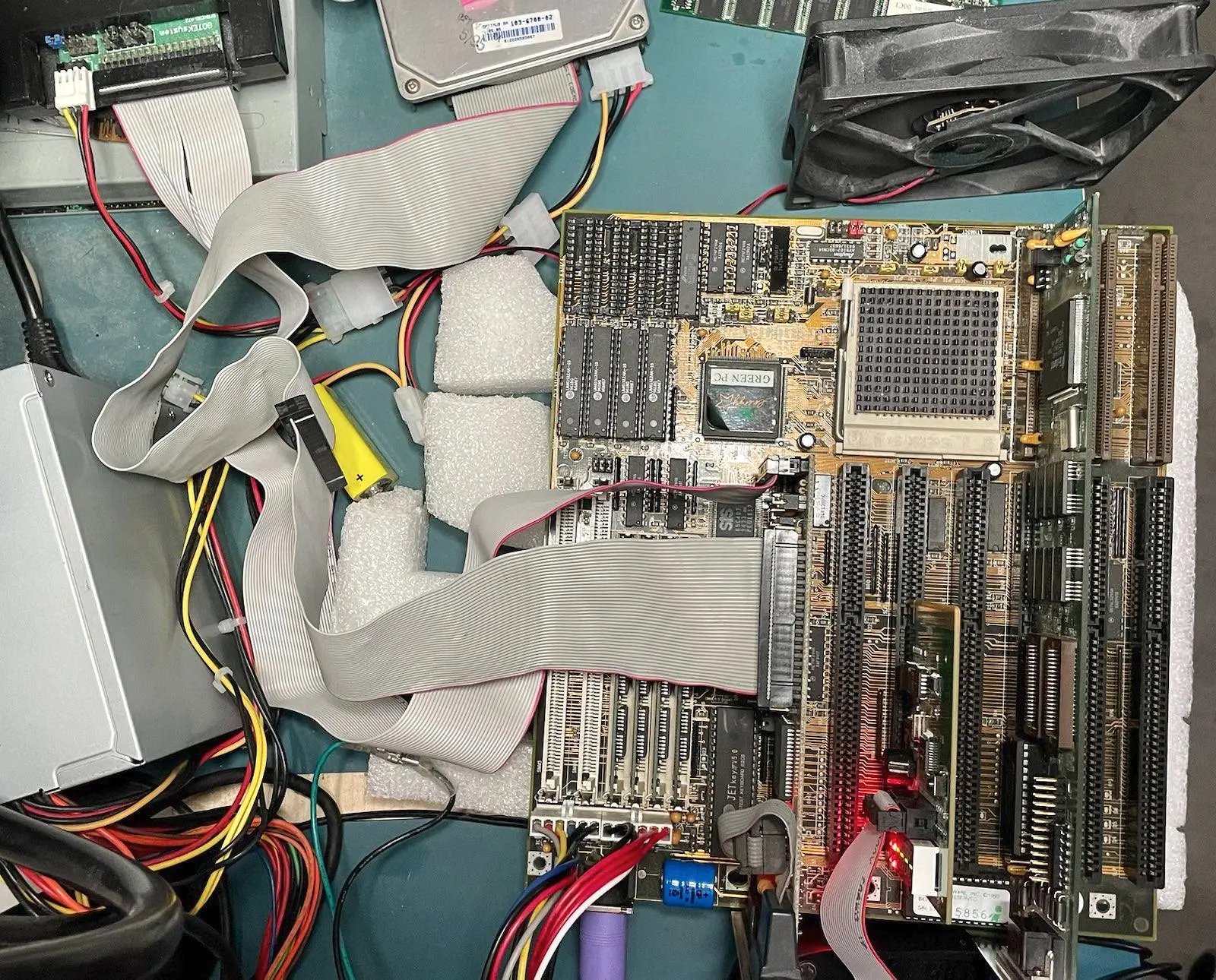

* na szybko zlozona platforma testowa ze starego kompa optimus, komp byl zakupiony wlasnie w celu testowania kart vlb, mobo to SOYO SY-25K, cpu 486-DX2-S/66MHz, ram simm 4x4MB zrobione przez naszego forumowicza bogdana - sama mobo czeka na przeglad bo ma cieknaca baterie oraz brak kostek cache, bedzie wkrotce na warsztacie
* mobo odpalona na wariata, gdyz tak wczesniej dzialala, pierwotnie karta gfx na isa trident 9000, cpu i ram jak wyzej
* plyta startuje, przechodzi post i wyswietla obraz - jest dobrze

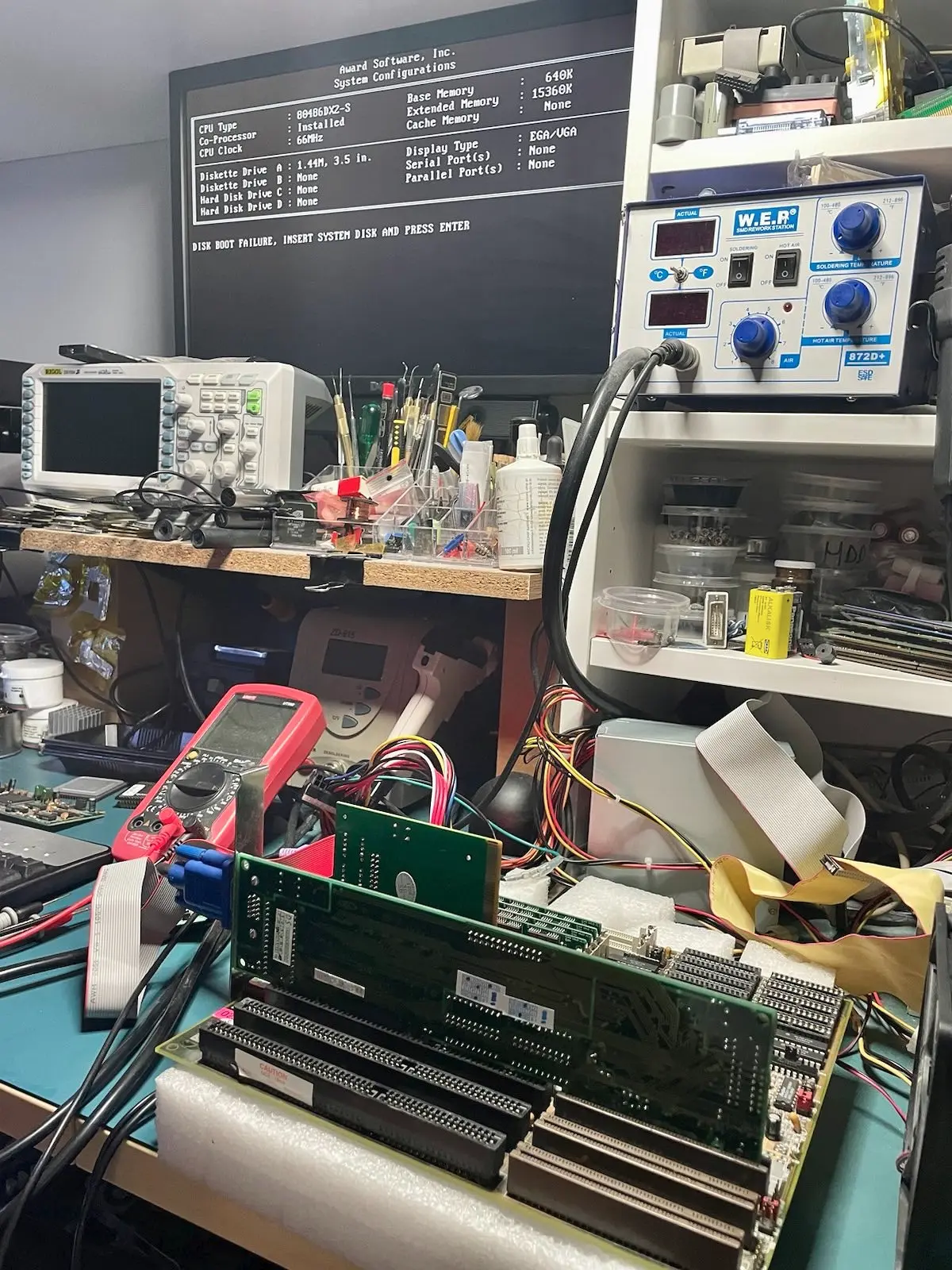

* zamieniona grafa na 9440 vlb (tak naprawde to jakims cudem wsadzilem wlasna cirrus logic) i... dziala jest obraz, sprawdzone 2 dolne sloty vlb ale dziala tylko w najwyzszym, blizej srodka i innych slotow isa
* nie mam jak podpiac stacji dyskietek, bo brakuje karty multi i/o - poszukiwania w toku
* znaleziona multi i/o, strasznie zakurzona, mam nadzieje ze dziala ta platforma jest bardzo stara, wymaga przegladu ale to w innym opisie, tym razem skupiam sie tylko na grafie na vlb
* karta odpalila, stacja dyskietek bootuje, jednak oba memtesty zawieszka, za stara platforma zapewne, czas na hdd i stary dosbench
* podlaczony stary hdd maxtor 514MB z w95 i dosem - wykryty w bios, wiec jedziemy z koksem
* speedsys sie slimaczy, na mobo brakuje cache, wiec dziala to meeega wooolno, ale dziala - powoli do przodu

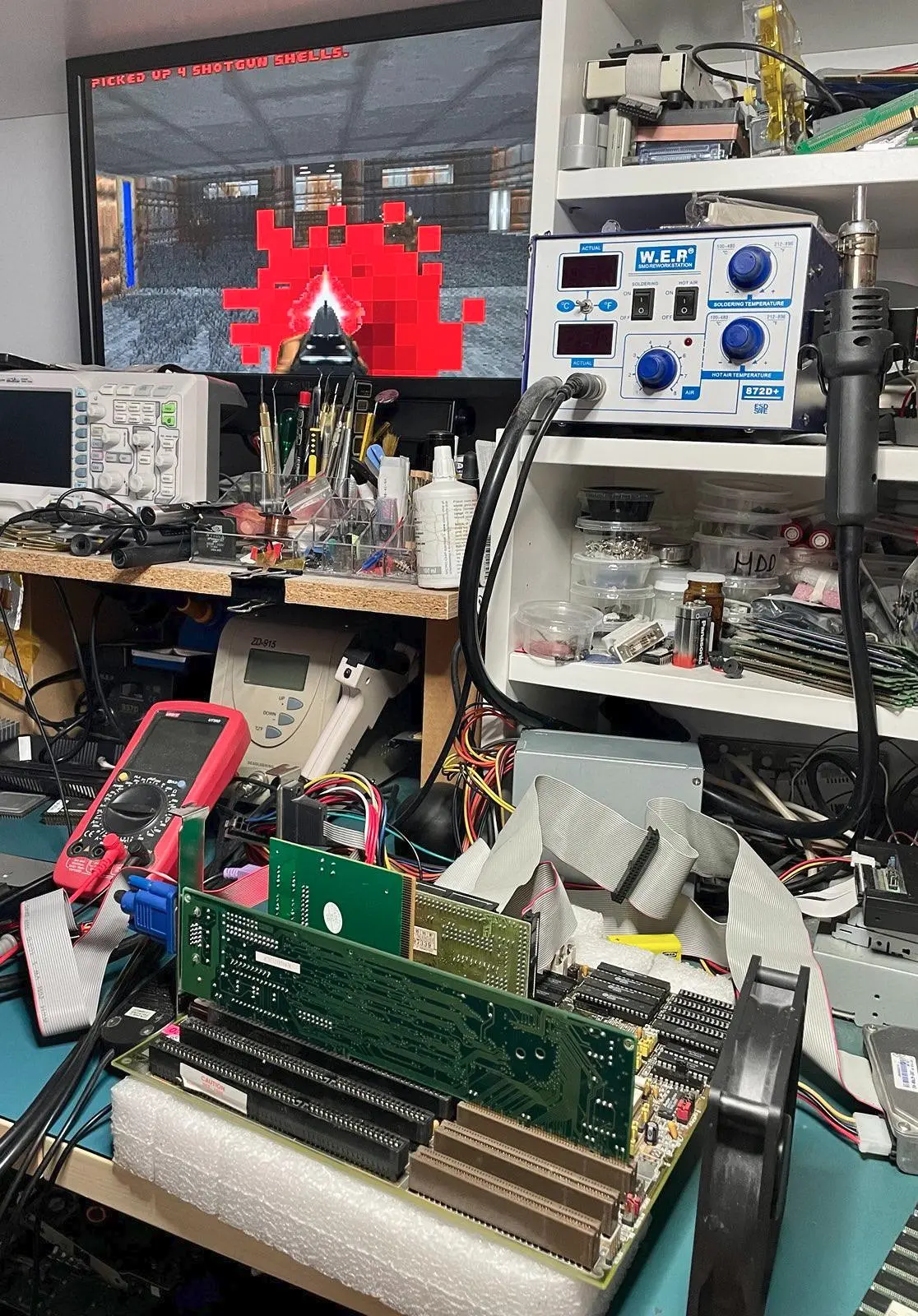

* testy w niskich detalach/320x200: 3dbench 37fps, chris3d 25.2, pcplayer 8, doom na okienku ok, quake 6.1fps
* ulepszona platforma, dodany cache 256KB oraz wymaksowane timmingi dla ram
* testy w niskich detalach/320x200: 3dbench 50, chris3d 30.9, pcplayer 10.7, doom 2134/910*35=82.1, quake 7.6
* doom 640x480 2134/2636*35=28.3
* jak widac ulepszona platforma daje wymierne korzysci, sam trident jest minimalnie szybszy niz moj cirrus

dziala

web:
http://vgamuseum.info/index.php/companies/item/448-trident-tgui9440
https://theretroweb.com/motherboards/s/soyo-sy-025j-sy-025k-sy-025l

edit:
* ale wtopa, przez pomylke wzialem na testy swojego cirrus logic zamiast tridenta... mea culpa, trident dziala, dodane wyniki ze starej platformy
* zrobione testy na ulepszonej platformie, sa teraz porownywalne z cirrusem na vlb, zaktualizowane zdjecia z testow, przeedytowany caly opis, poprawione literowki

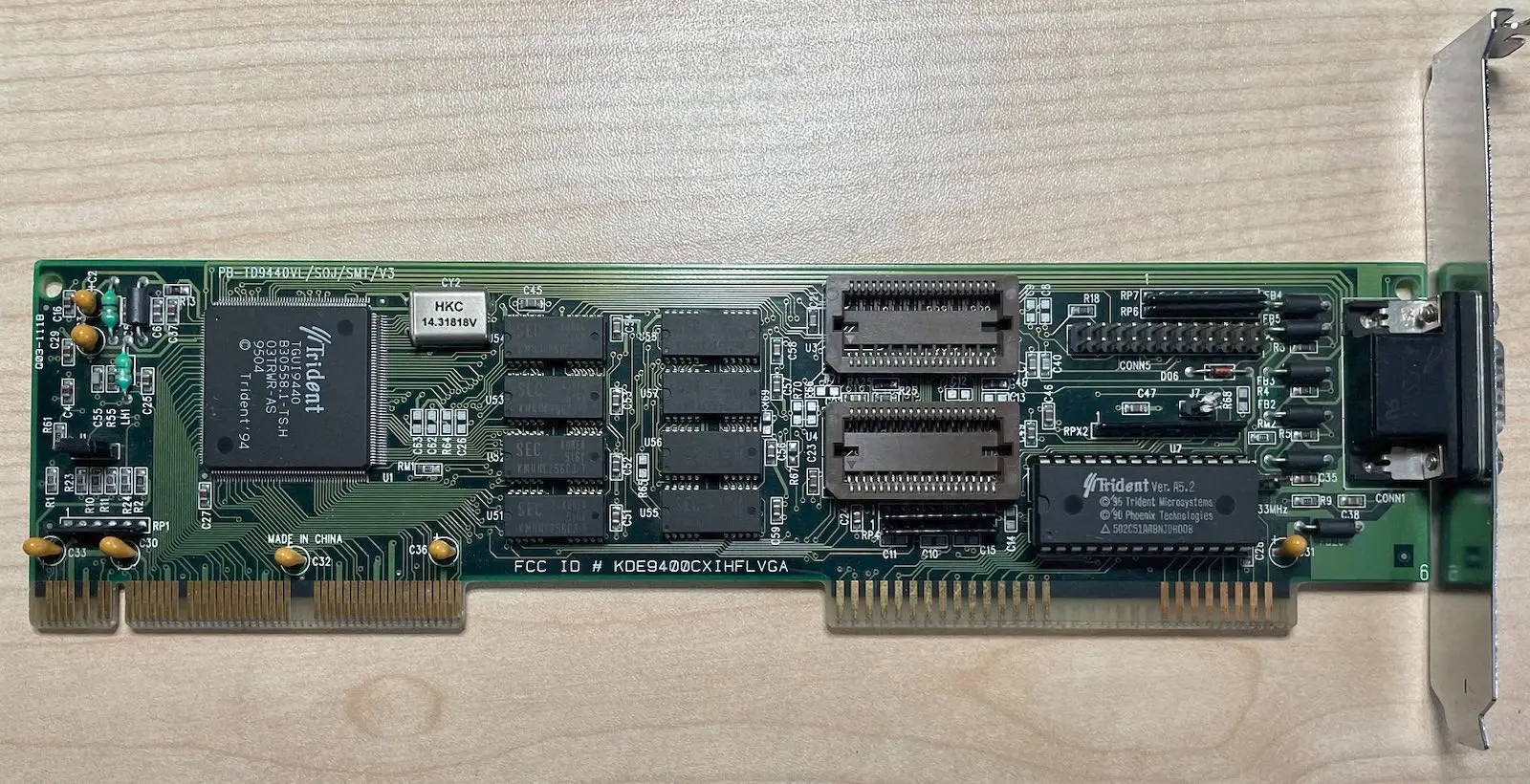

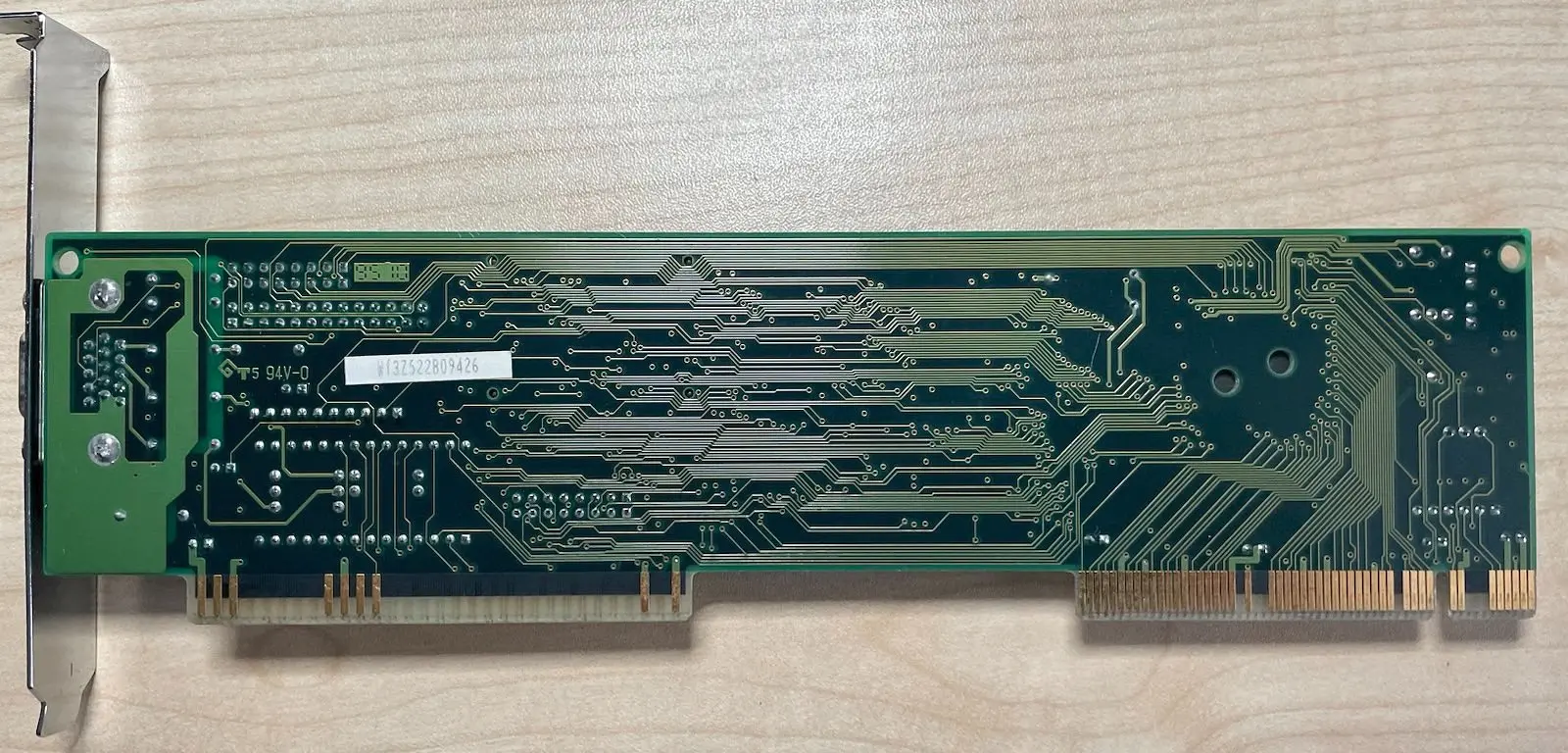

foto: 1-top, 2-bottom, 3-1st-run-vlb-cirrus, 4-test-in-progress, 5-speedsys, 6-test-platform
