model: Tekram IDE-VLCB-2 Multi I/O VLB
board: 03411441 P101
rev: 2.0
chipset: ST300ALI
ram: 4x simm 30-pin, installed 4x256KB, total 1MB 70ns with parity,
ports: 2xIDE (4 drives) + FDD (2 drives)
bios: 3x MX27C512 DIP28 id 0xc291 + 93C46, wersja firmware/bios 1.40 z 19.02.1993

src: lukas12p
* opis: "Karta kontrolera dyskow, uszkodzona jak karty graficzne zasilaczem. Obecnie nie wykrywa dyskow, mam nadzieje ze tylko ktorys z scalakow na srodku sie spalil."
* brak karty na retroweb, jest tylko podobna

info:
* karta odkurzona kompresorem
* brak widocznych uszkodzen
* zdjete 3 kostki bios i odczytane na programatorze, chksumy ok, podstawki zakonserwowane
* wyglada na to ze ram to tylko dodatkowy cache, 4 moduly simm wyjete

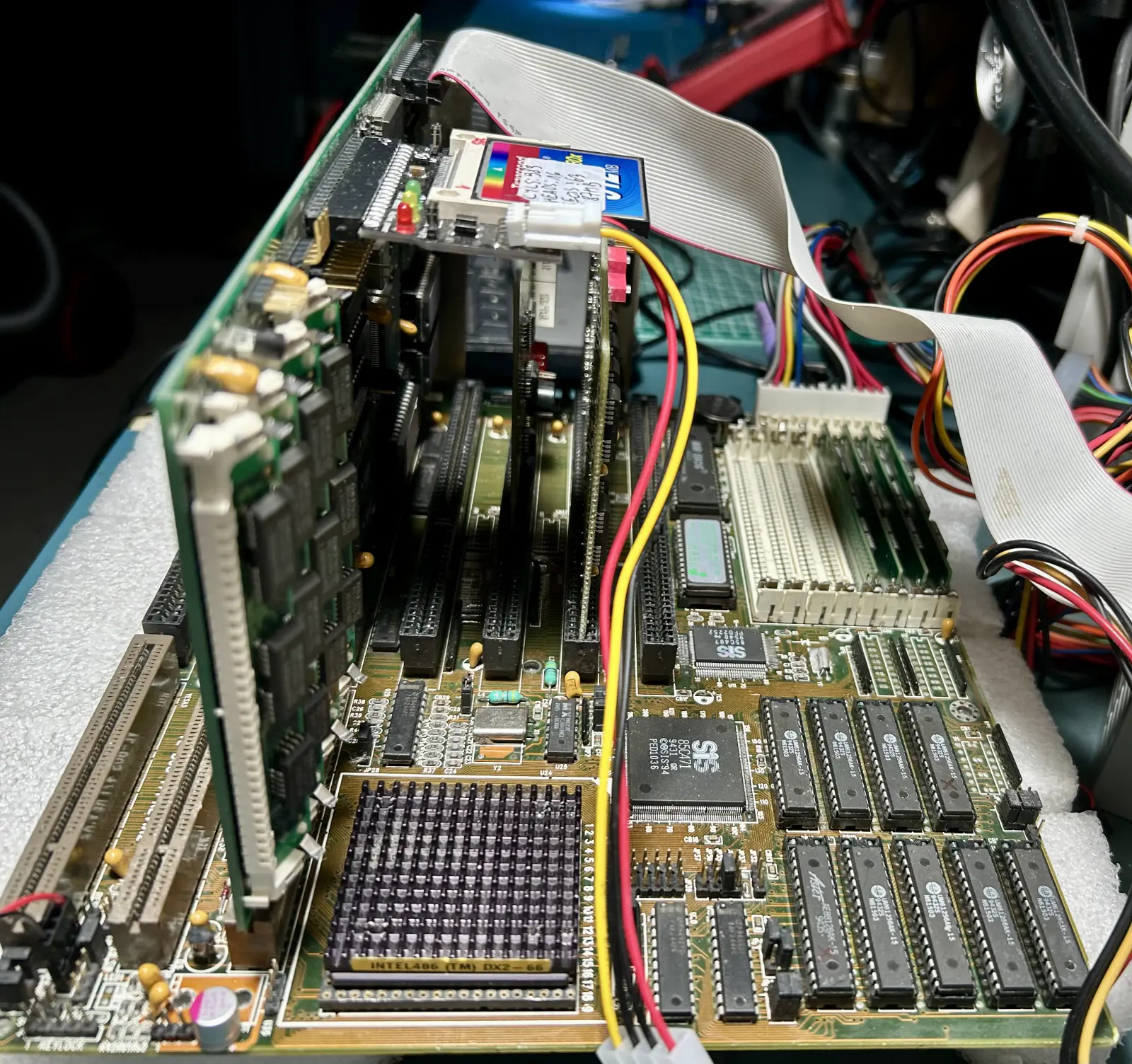

* platforma testowa taka sama jak przy 3 poprzednich vlb 2x s3 805 vlb i currus 5429: i486dx2/66, ram 4x4MB 60ns, mobo na sis 471 z 3 slotami vlb, cache l2 off bo sial bledami, dysk cf 512MB, podlaczona karta post oraz klawiatura, poprzednia multi io na isa wyjeta i wlozona biezaca
* uzyta grafa s3 805 na vlb, wlozona w 1 slot od strony cpu, tekram w 2 slocie, 3 slot pusty, do kontrolera podpiety dysk cf i fdd

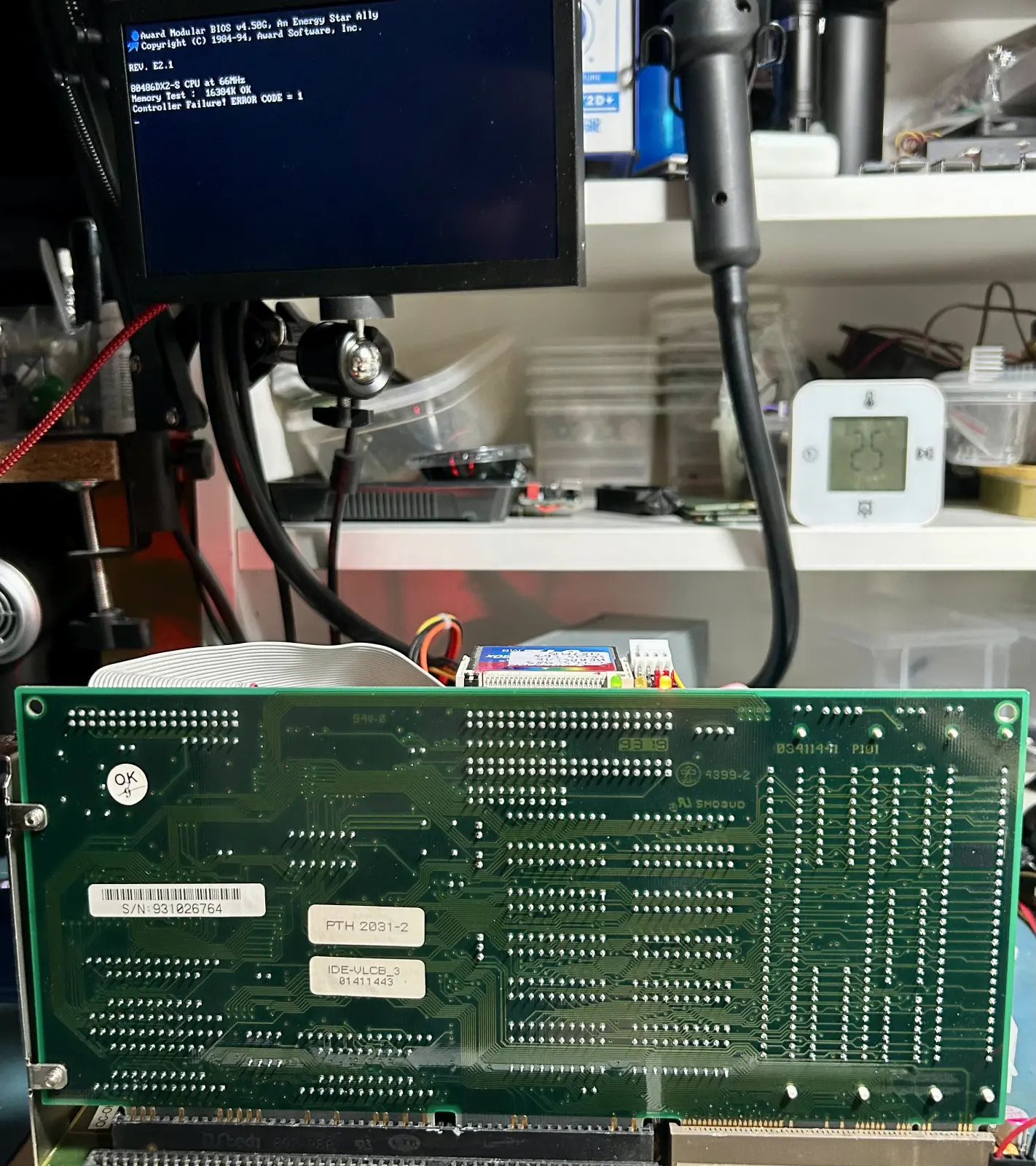

* post zglasza 'Controller Failure! ERROR CODE = 1', to samo po przelozeniu do slot #3
* wyjeta grafika vlb, wlozony zwykly cirrus do isa, tekram do slot #1 i... bez zmian, wciaz blad - hmm, moze musi byc cache?

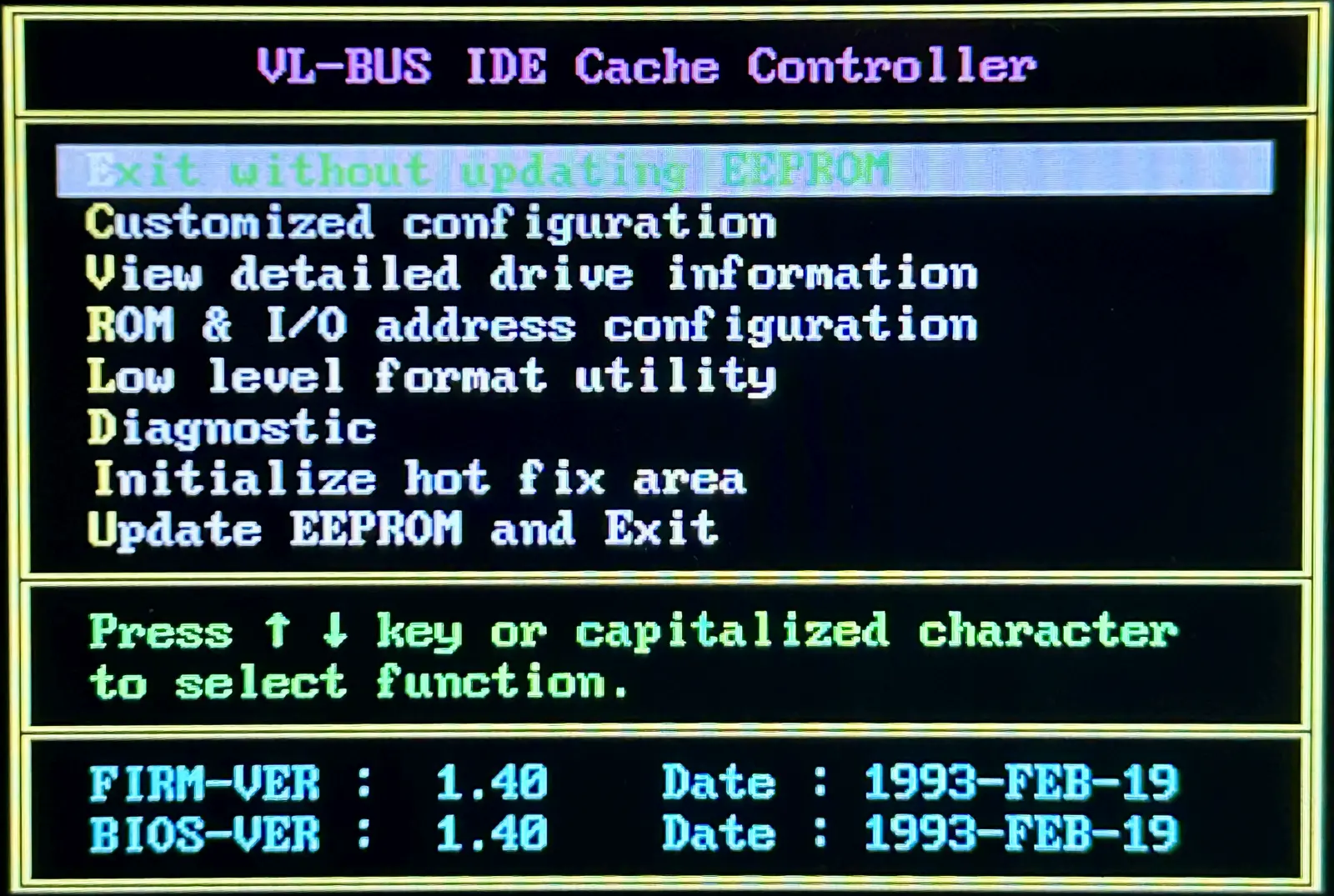

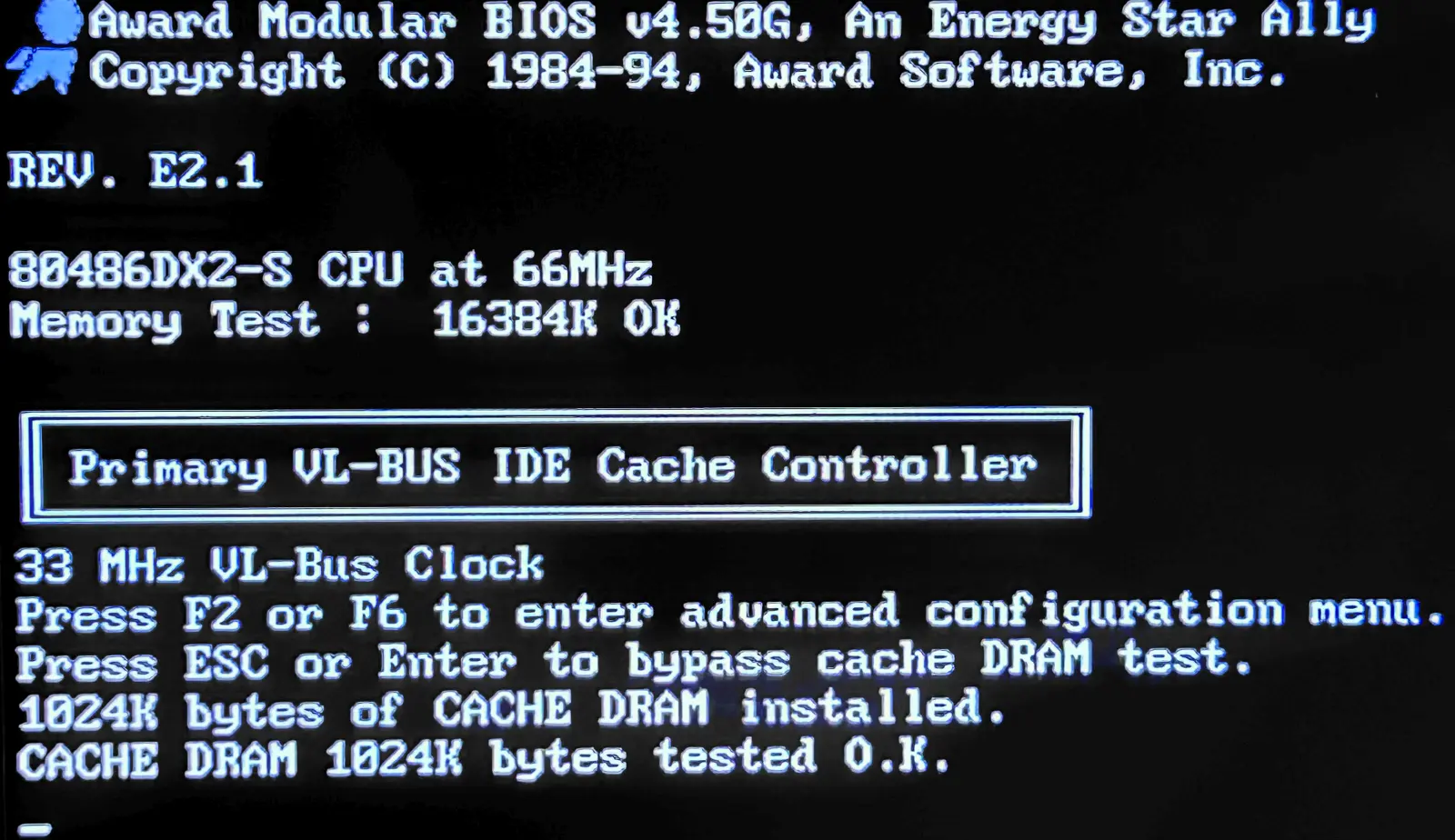

* wsadzone 4 moduly simm i... zglosil sie kontroler, wyswietla poprawna ilosc pamieci cache 1MB, mozna wejsc do ustawien zaawansowanych, dysk cf wykryty, fdd wlaczona, konfig zapisany - warto pozniej w bios plyty wlaczyc shadow-ram na adres dc00, tam jest rom kontrolera i jego kopia w ram na pewno przyspieszy dzialanie
* uwaga, domyslnie jest wlaczony tryb write-back a nie write-thru dla cache, co moze byc niebezpieczne dla danych na dysku jesli przytrafi sie niespodziewany reset lub power off, lepiej jest przelaczyc na WT ale jak ktos ceni bardziej wydajnosc niz dane, to WB bedzie ok

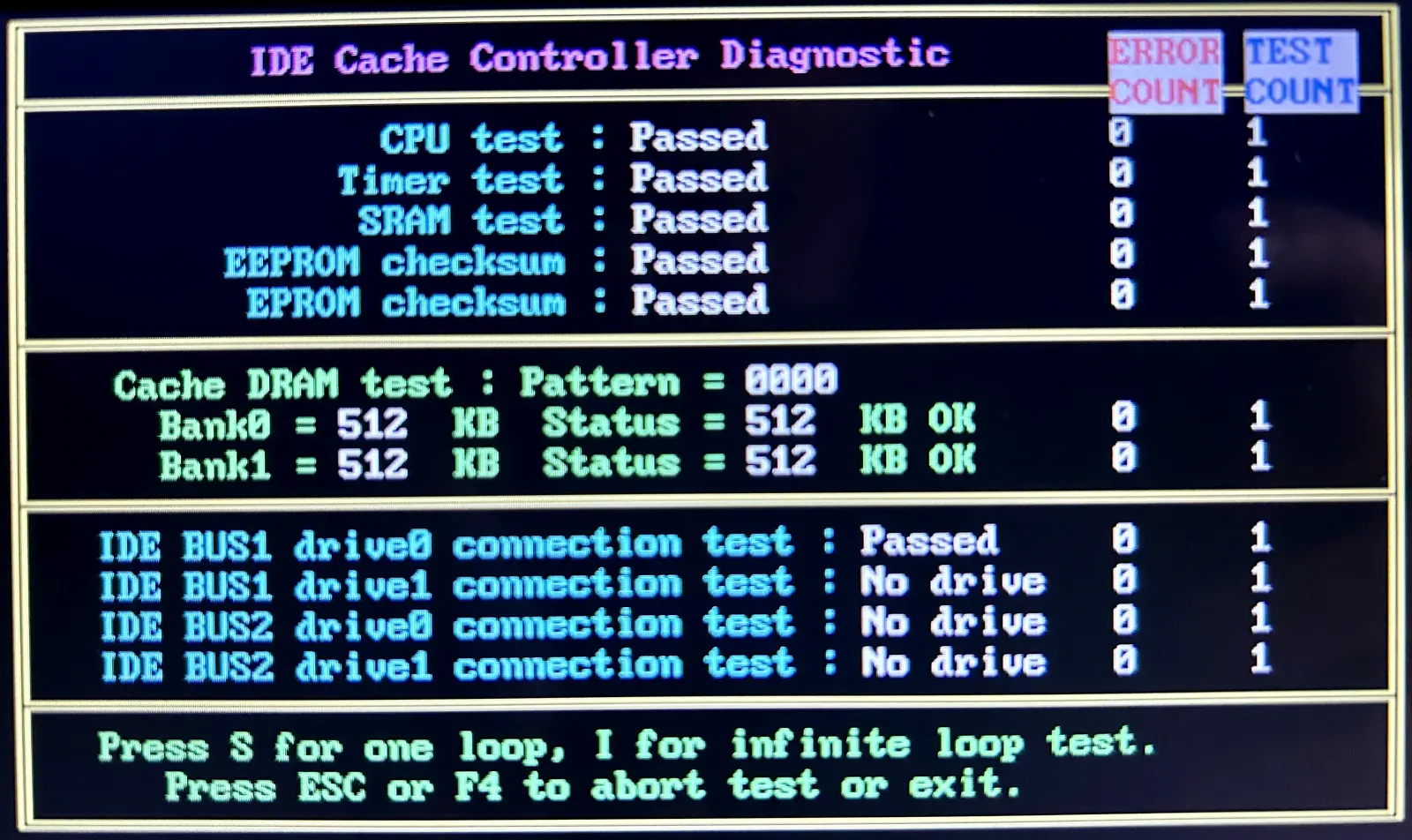

* bios kontrolera zawiera rowniez diagnostyke dla cache, test zaliczony bez bledow

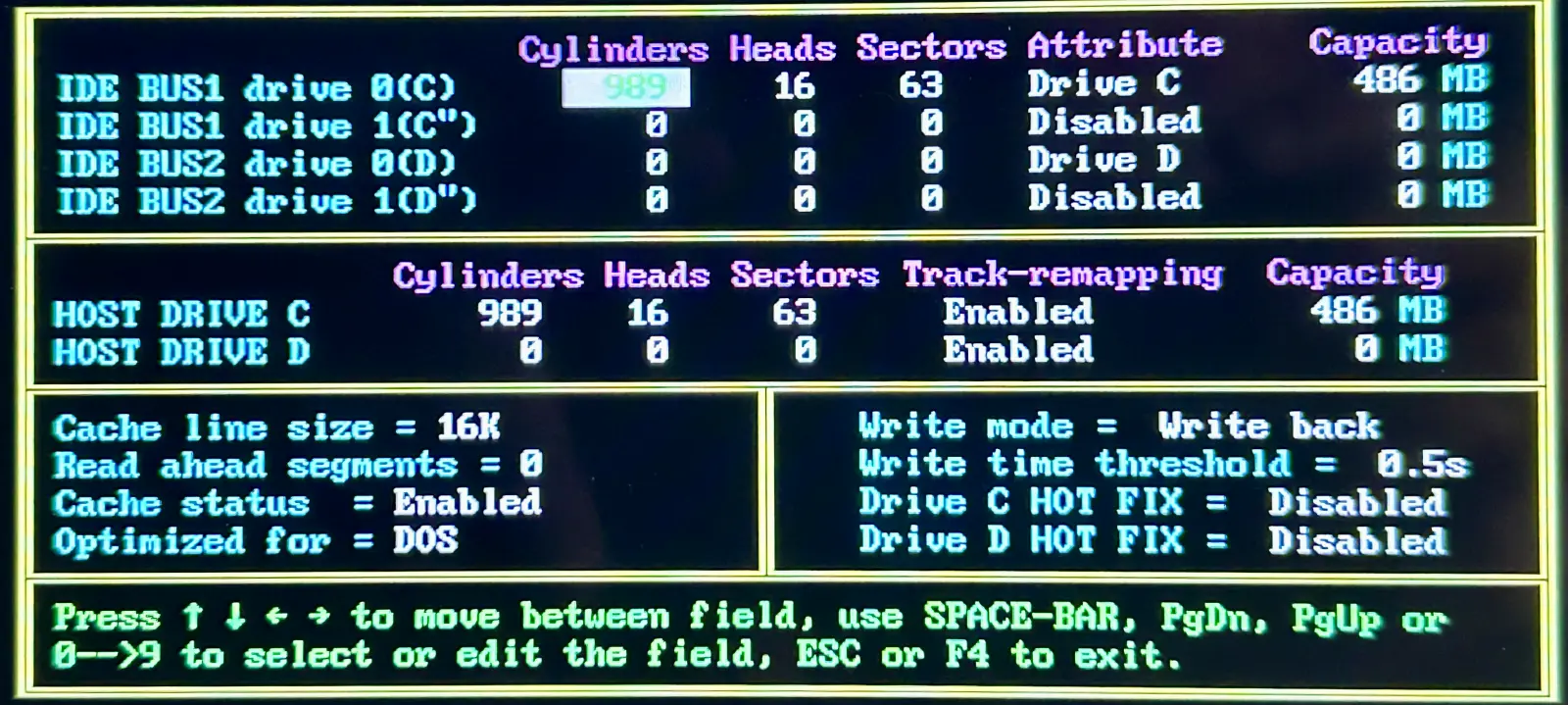

* konfig zapisany, nastepnie tekram wyswietli info o wykrytych dyskach, parametry dysku startowego c powinny byc przepisane do biosu od plyty i zapisane, wtedy boot nie robi problemow

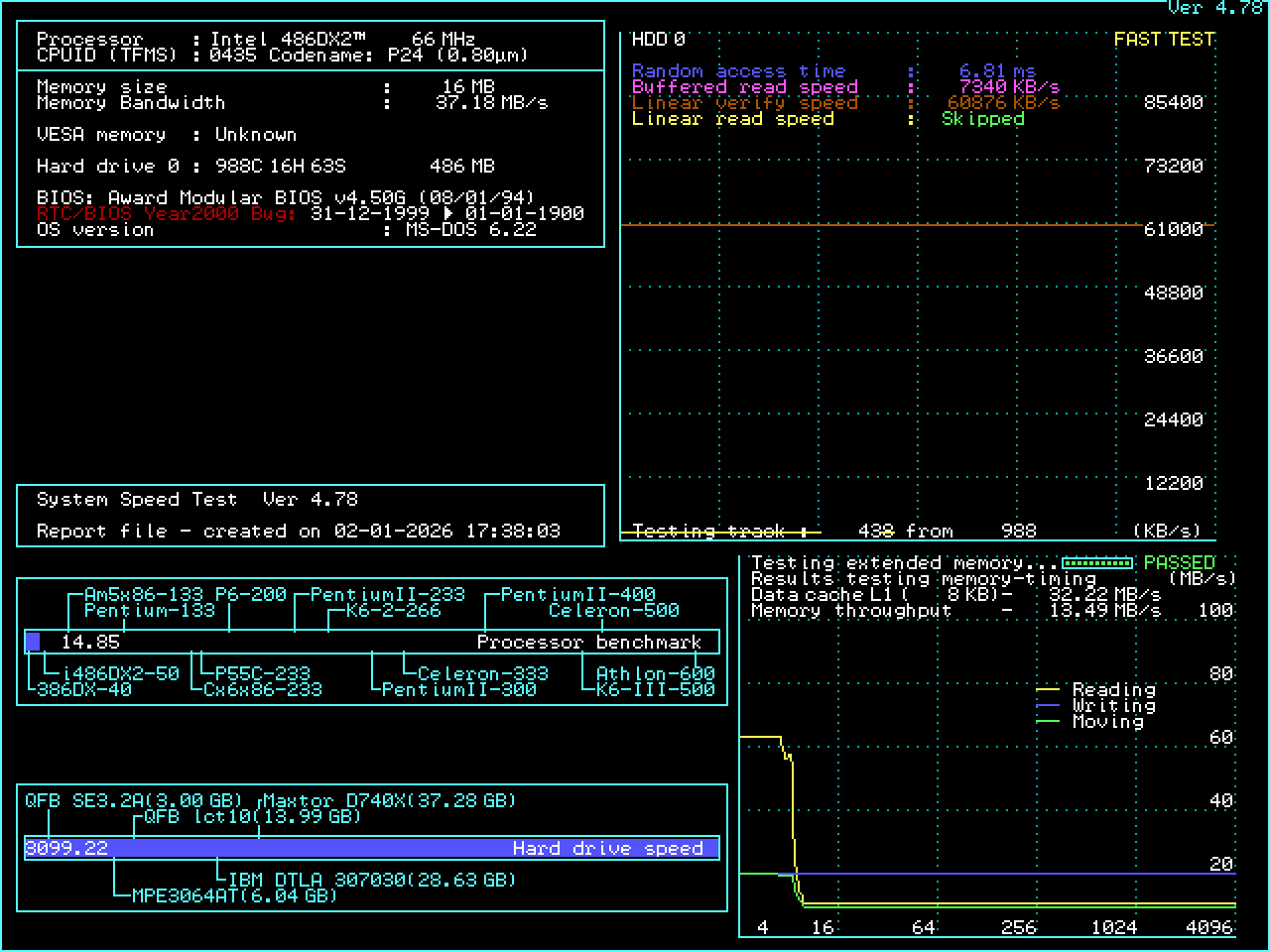

* szybki test dysku cf w checkit daje 4MB/s, speedsys zglasza ponad 7MB/s w trybie buforowanym, boot z dyskietki rowniez dziala, jako testowa stacja byl uzyty gotek i obraz dos5
* ciekawostka: karte napedza procesor AMD N80C186 12.5MHz czyli taki ulepszony 8086

dziala i mozna tez bootowac z niej

* po kolejnej karcie ktora okazala sie byc ok, tak mysle ze ta awaria zasilacza mogla uszkodzic plyte glowna/chipset/logike a nawet dyski i to moglo powodowac problemy z wykryciem/dzialaniem kart/dyskow, mozesz naszykowac ta pechowa mobo i dostarczyc ja, jak to gengis nazywa, do mojego sanatorium

web:
* podobna: https://theretroweb.com/expansioncards/s/unknown-ide-vlcb

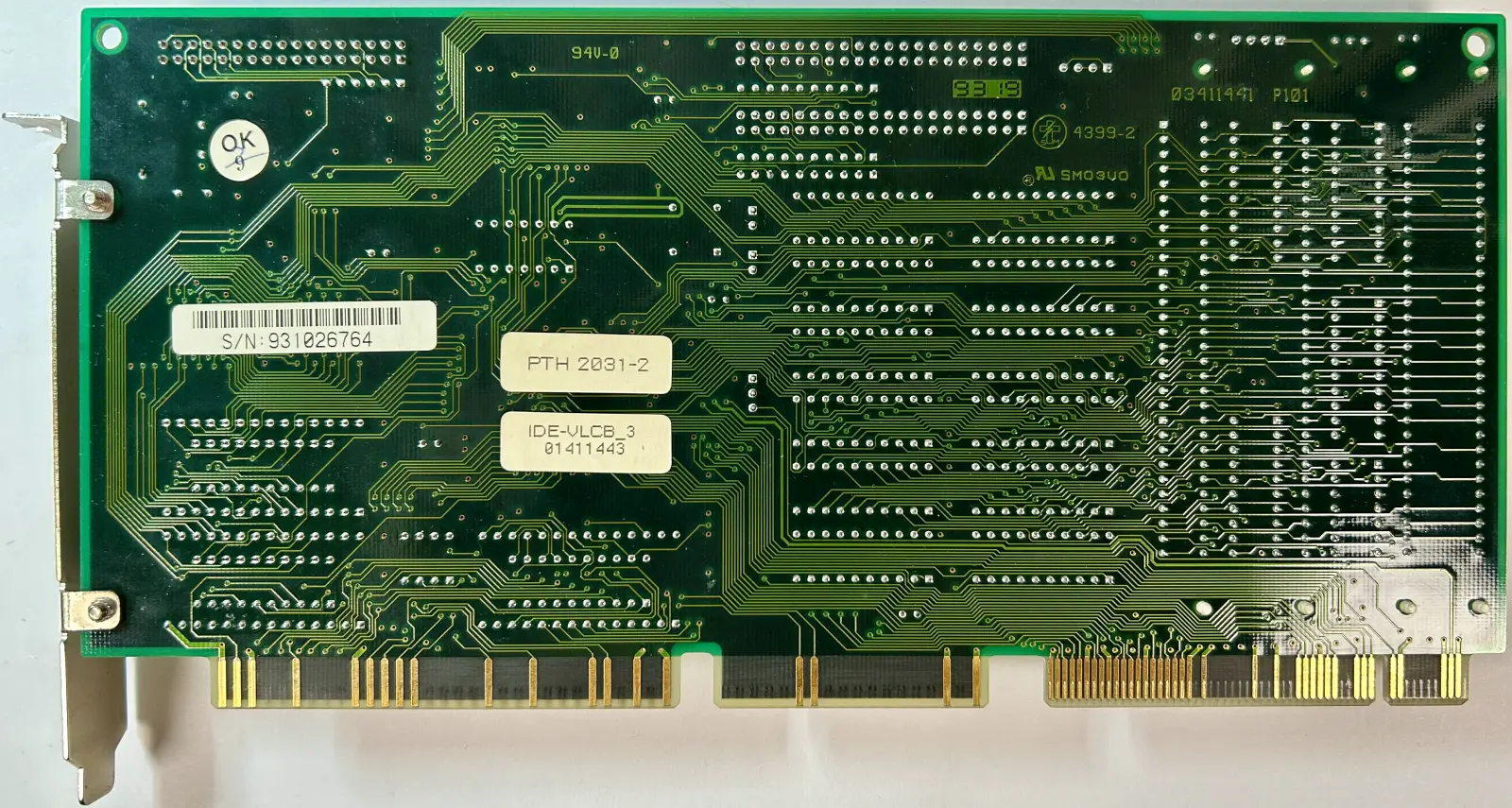

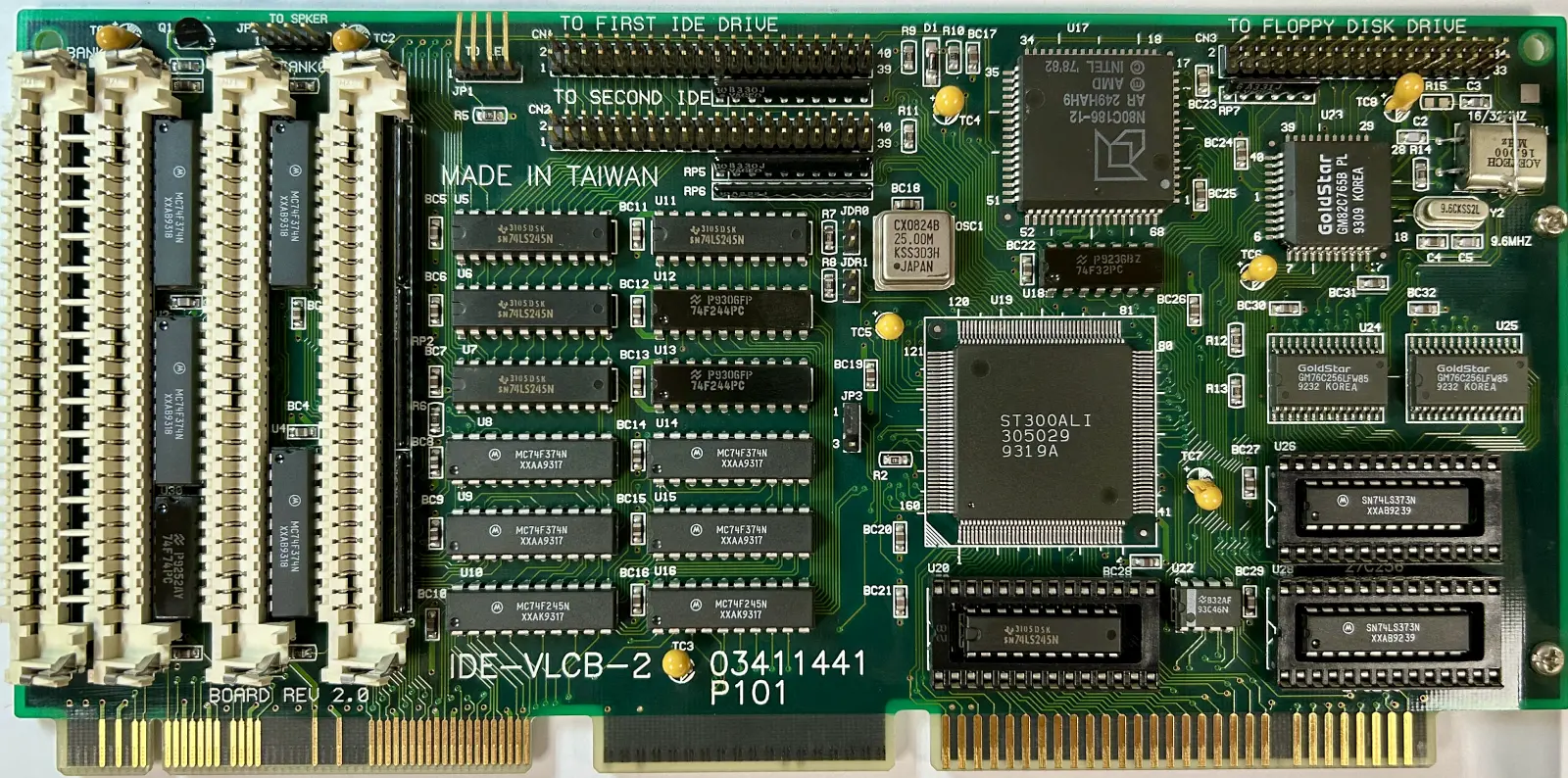

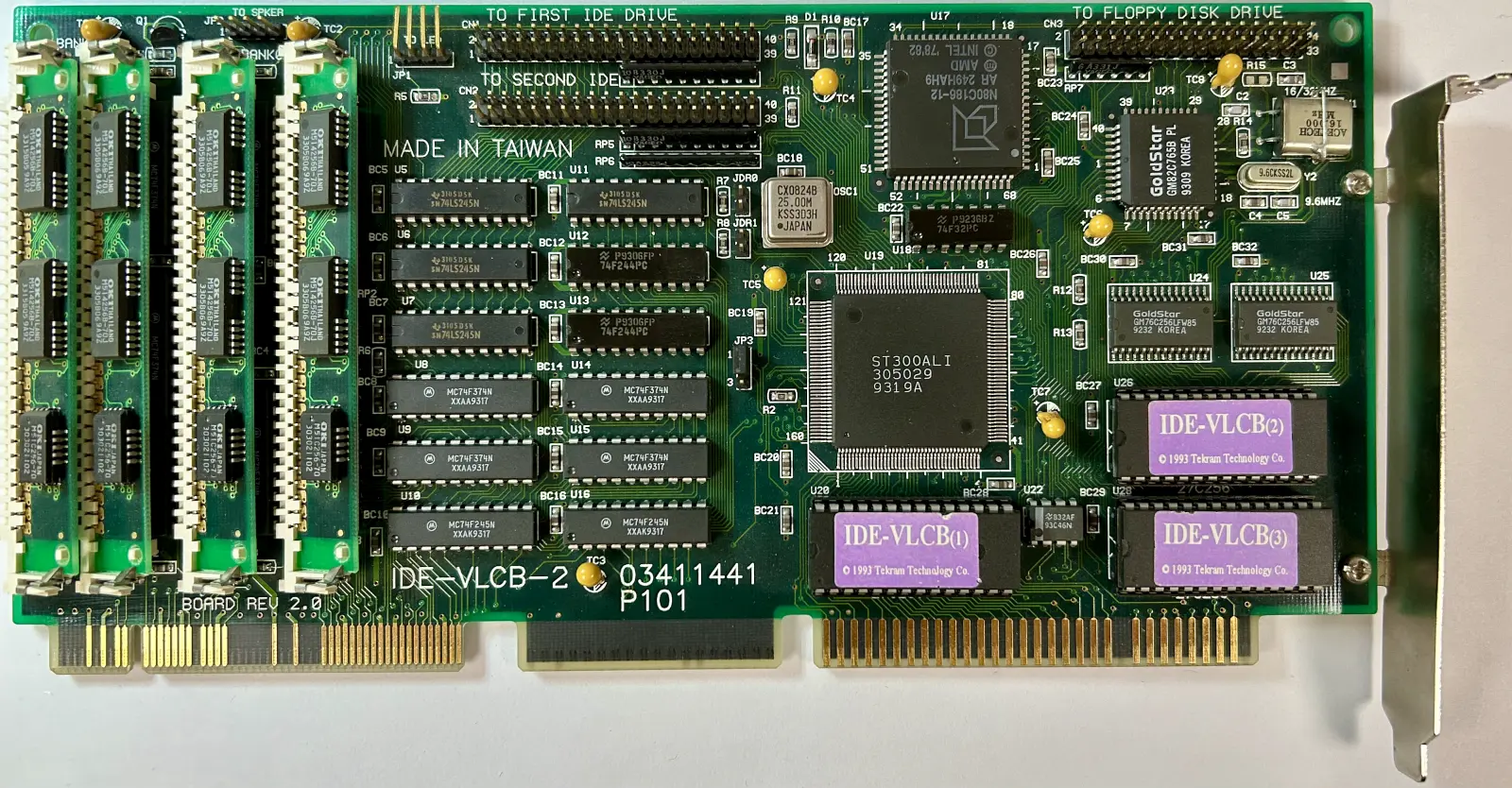

foto: 1-top, 2-bottom, 3-top-naked, 4-1st-run-no-cache, 5-post-1mb-cache, 6-ide-bios-menu, 7-ide-bios-drives-info, 8-ide-bios-cache-diag, 9-speedsys-cf512mb, 10-test-platform
