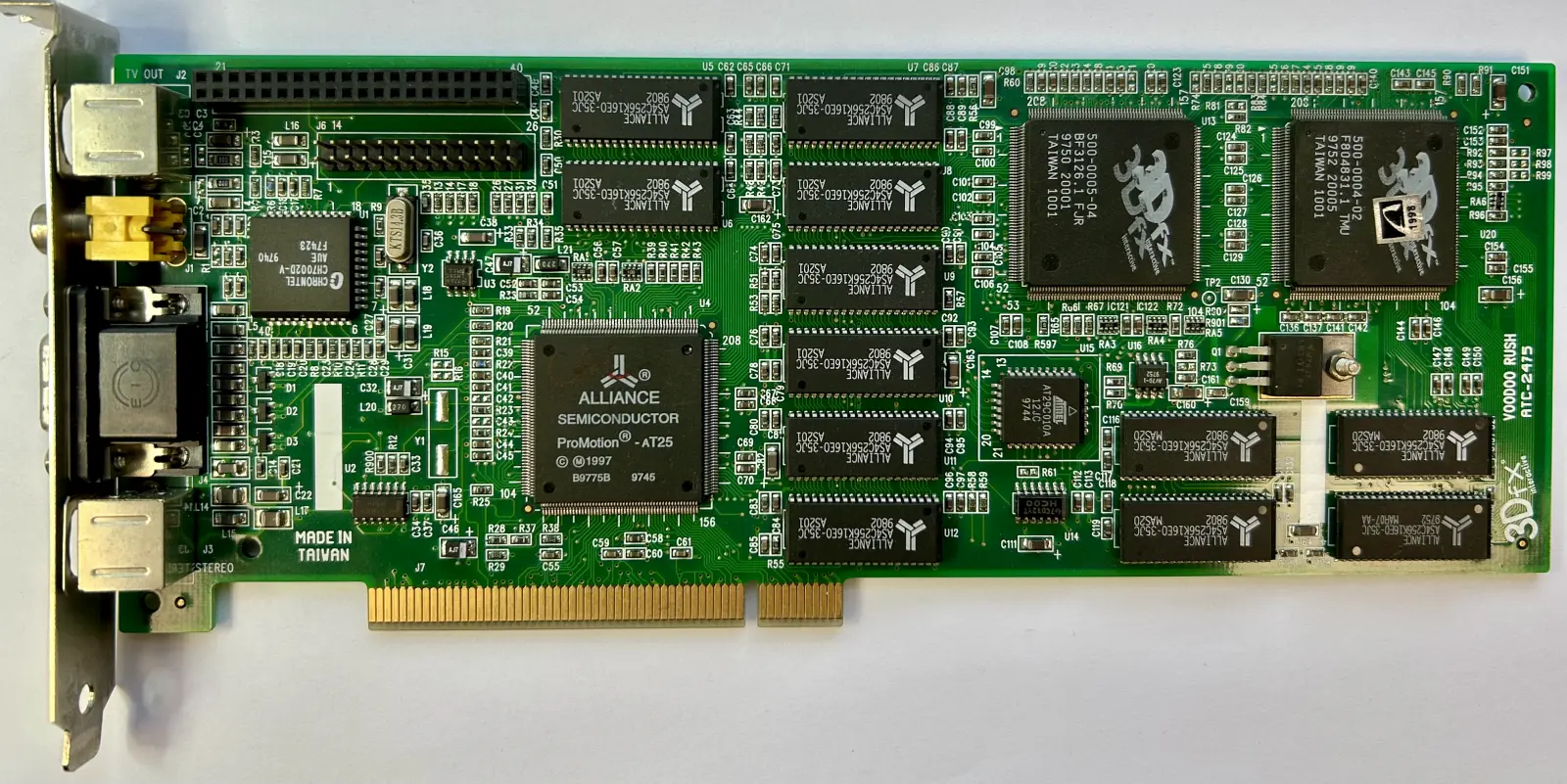

card: 3dfx Voodoo Rush (ATC-2475)
gpu: 2x3dfx + AT25
board: 3920475AR10
ram: 6MB EDO 12x256Kx16 35ns
bus: 64-bit
pci: 5V
directx: 5
out: vga, s-video, video, stereo
bios: AT29C010A@PLCC32 wlutowany

src: callahan
* cytuje: "karta sie bardzo grzeje, wali artefaktami a drugi identyczny chodzi ok"

info:
* karta z grubsza oczyszczona, podlaczona do standardowej platformy asus p2b + p3 500/100 + 128mb ram
* testy w dosbench zaliczone, dodatkowo uruchomiony glquake w dos w 640x480 a potem w 800x600 - karta stabilna, artefaktow brak ale temperatura wg kamery ir bardzo wysoka

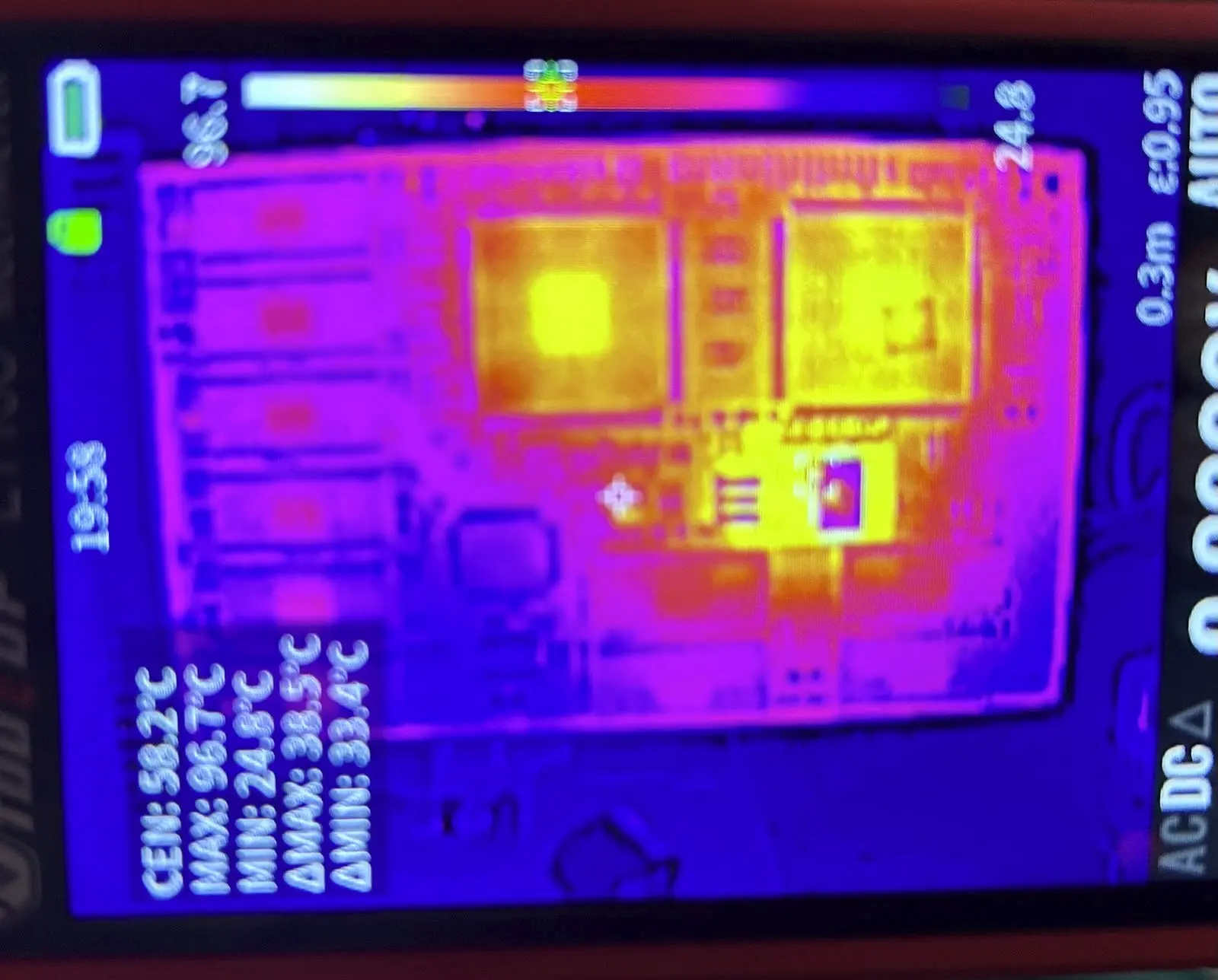

* w okolicy vrega az 96*, widac ze regulator podgrzewa mocno pcb i okoliczne uklady fbi/tmu, oba chipy 3dfx 82*
* napiecia pomierzone, sa w normie, stabilizator troche podbija ale nieduzo, 5.22, to jakies 2%, moj zasilacz daje 5.05 ale vreg robi dla rusha z 12v
* stabilizator to LM317 i wg katalogu ma 1.5A tylko, przy 5v to jest 7.5w i to na cala linie 5v wiec pewnie dzieli sie na 3 chipy co daje 2.5W/uklad, a rzeczywiscie bedzie mniej bo jeszcze ramy sa, za to moc wydzielana na nim bedzie jakies 50% wieksza bo to jest reg liniowy czyli 12-5=7 *1.5 = 10.5W, to jest duzo i ona idzie w plytke, moze dodatkowo grzac uklady, tmu jest identyczne jak w v1, fbi tylko nieco zmienione ale oba sa zasilane 5V
* sprawdzone rezystory na dzielniku napiecia i sa ok, sam vreg ma zabezpieczenia przed zwarciem, przeciazeniem i przegrzaniem ale moze byc zdegradowany i przez to sie nienaturalnie grzeje - zasugerowalem wiec jego wymiane, cal sie zgodzil
* jakos sprawa rozeszla sie po kosciach, minely 3 miesiace i nastal czas aby ogarnac karte
* usuniete 3 stickery, plytka przemyta ipa z obu stron
* stary vreg wylutowany, brak zwarc na pcb, opornosci wysokie, pad od radiatora polaczony ze srodkowa noga, wiec nie potrzeba zadnej izolacji w postaci podkladki i tulejki

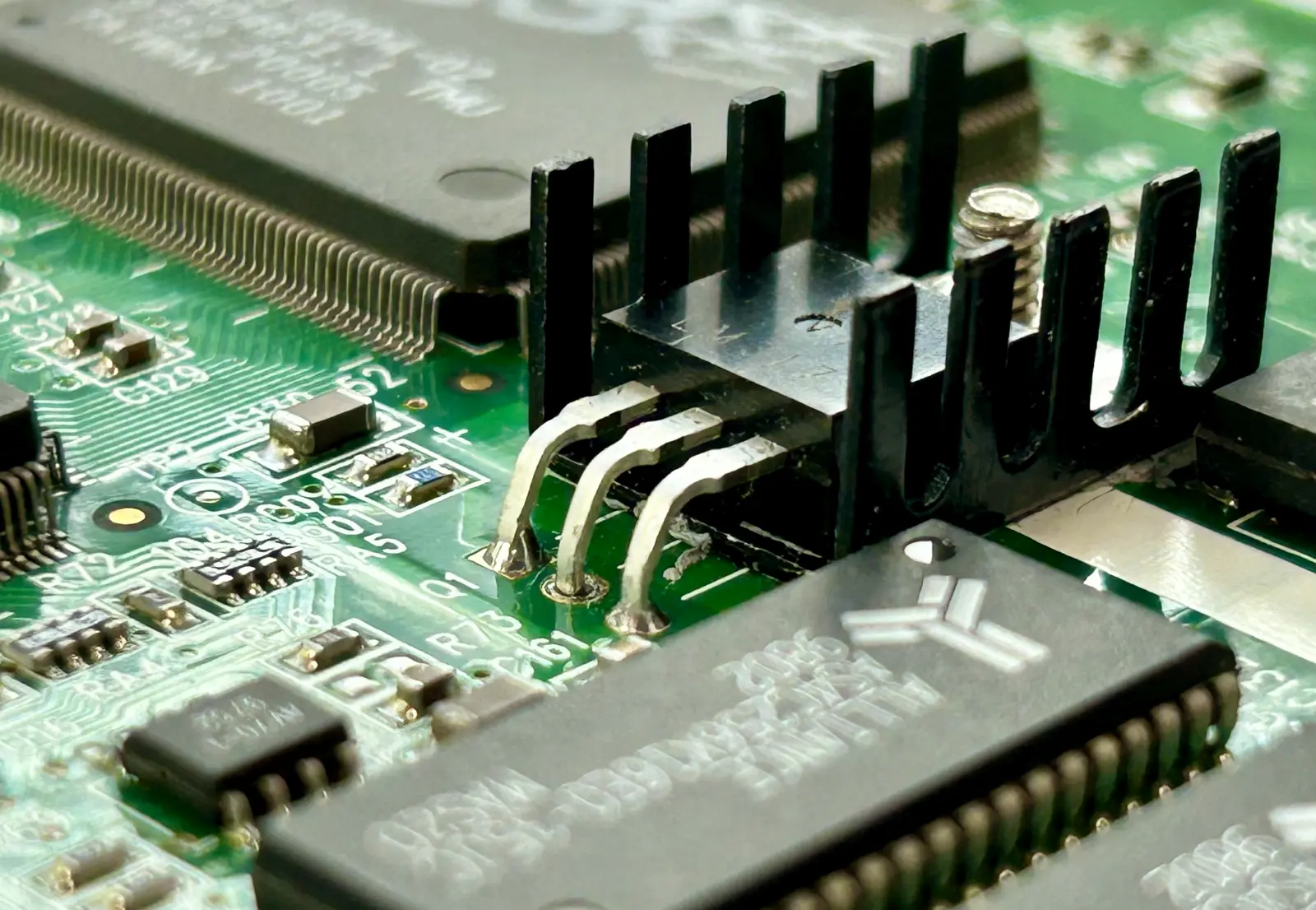

* vreg wlutowany, dodany maly radiator i uzyta pasta gd900, testy w dosbench zaliczone, glquake przetestowany w trybach 640 i 800 - jest stabilnie, artefaktow brak

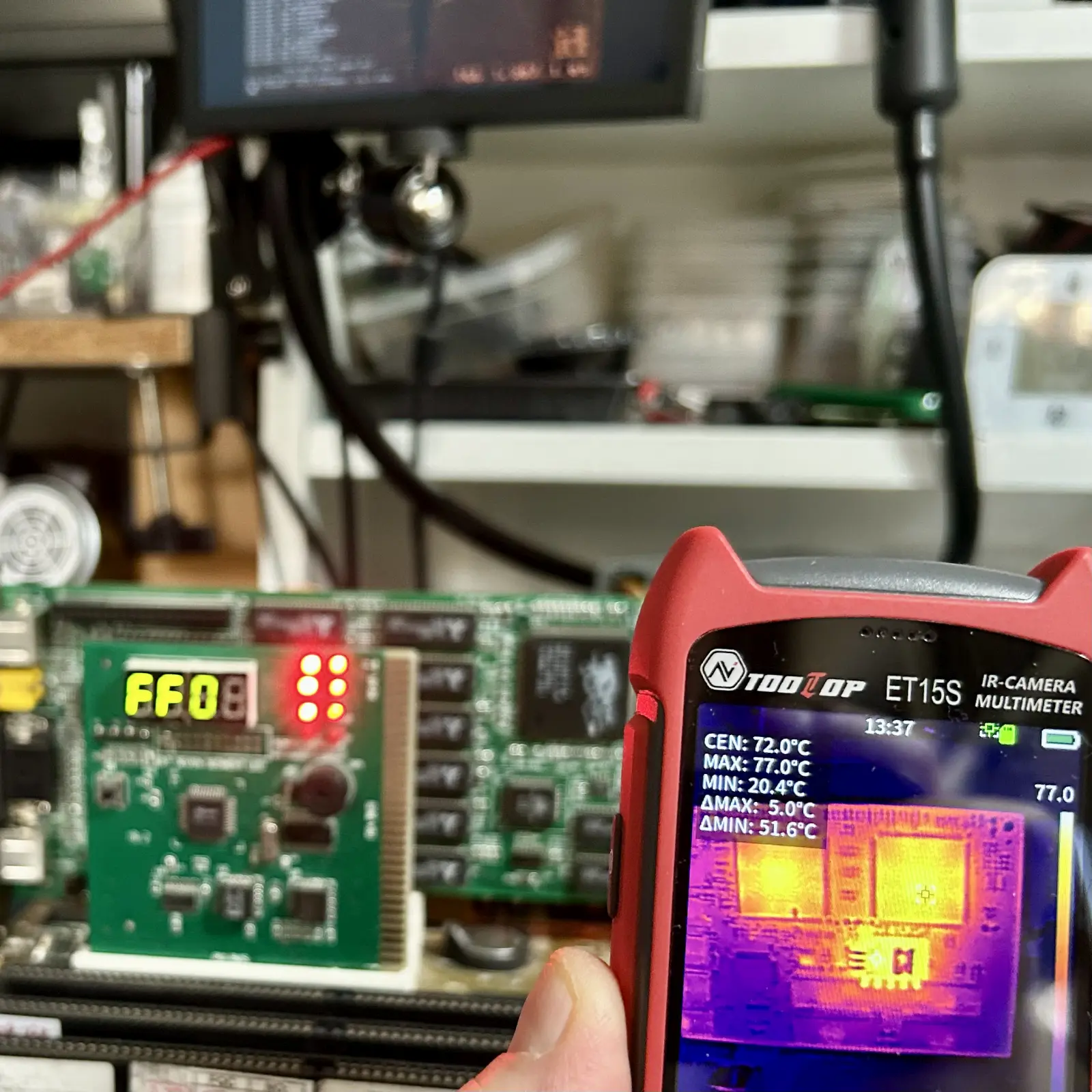

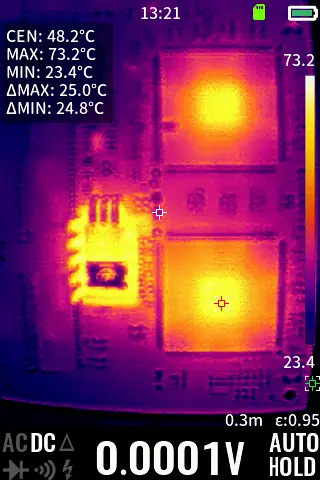

* tempy w stresie znacznie spadly, najzimniejszy jest teraz vreg 70* max, nastepnie fbi 72 i tmu 76, po kilkuminastu minutach stresu tempy sie ustabilizowaly nastepujaco: vreg 72, fbi 74, tmu 79 - jest zdecydowana poprawa i wymiana regulatora + radiator rozwiazaly problem przegrzewania

dziala

web:
http://www.vgamuseum.info/index.php/companies/item/2-3dfx-voodoo-rush

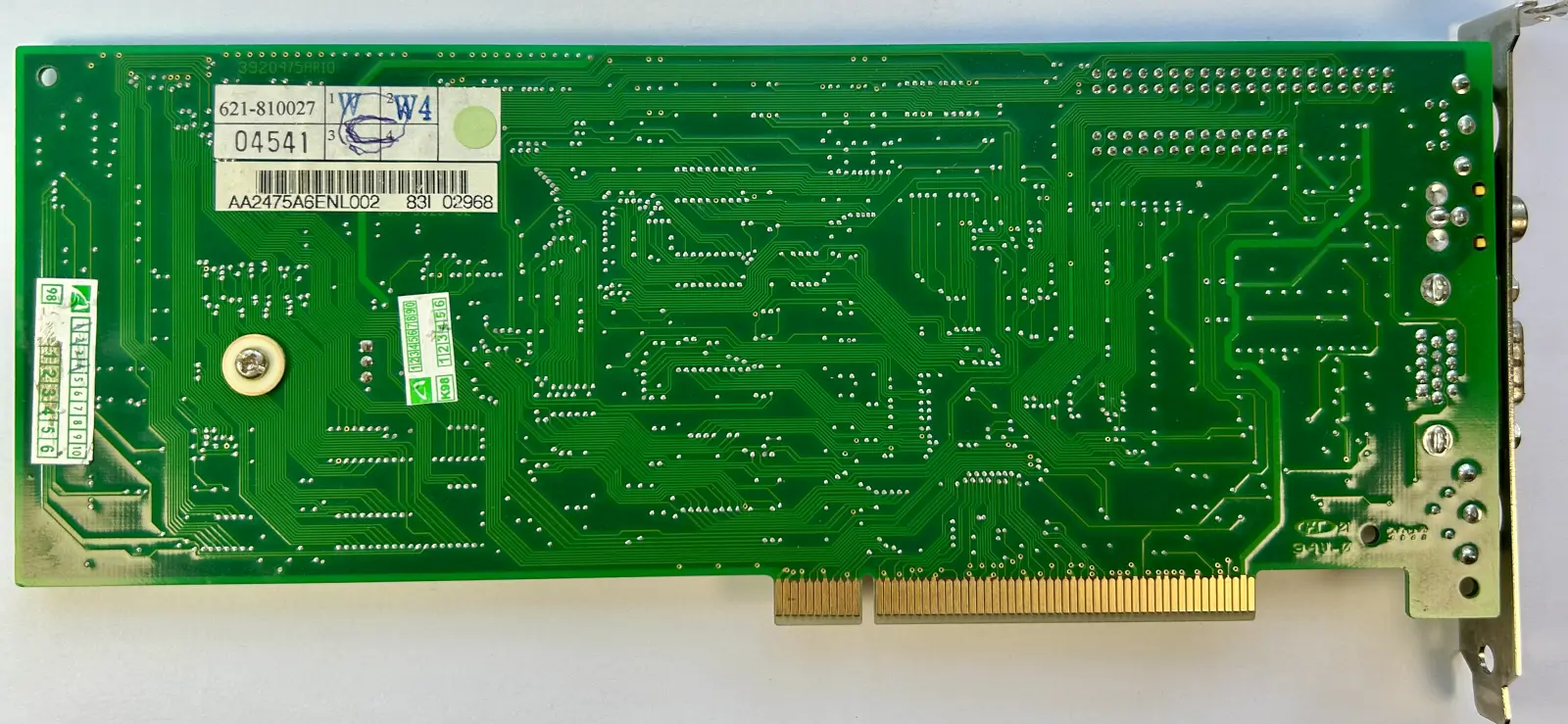

foto: 1-top, 2-bottom, 3-vreg, 4-ir-vreg-96c, 5-after-rework, 6-ir-vreg-68c, 7-ir-tmu-73c, 8-test-glquake, 9-last-temp-test, 10-final
