Nvidia GeForce3 Ti200 (Gainward GF3 Ti200 64MB GS) (Chirurgia VGA - przywracanie do życia piękności)

by smola ⌂, 2025-12-28, 22:46 (44 days ago)
edited by smola, 2025-12-28, 23:34

card: Nvidia GeForce3 Ti200 (Gainward GF3 Ti200 64MB GS)
gpu: NV20 nVidia GeForce3 Ti200
board: VGA-GWV10-5
rev: ?
ram: 64MB DDR
bus: 128-bit
agp: x2 x4
directx: 8.1
out: vga, s-video
bios: PMC Pm39LV512R-90JC@PLCC32 wlutowany, v3.20.00.26.00

src: genghiskhan {
karta chodziła, ale były zawiechy, niestabilność - wcześniej już było widać, że niektóre kondziory były zmieniane, wymieniłem wszystkie elektrolity i karta przestała działać, zwracałem uwagę na polaryzację, bo na tym gainwardzie jest oznaczone odwrotnie
}
* w zalaczniku kilka elektrolitow, maly scalak 8-pin i nowe diody w obudownie TO252
* taka sama karte naprawialem juz wczesniej callahanowi

info:
* chlodzenie gpu zostalo zmienione na nieorginalne, po zdjeciu radiatora doslownie kropelka rozmaslonej szarej pasty - do smarowania jak sie ogarnie karte

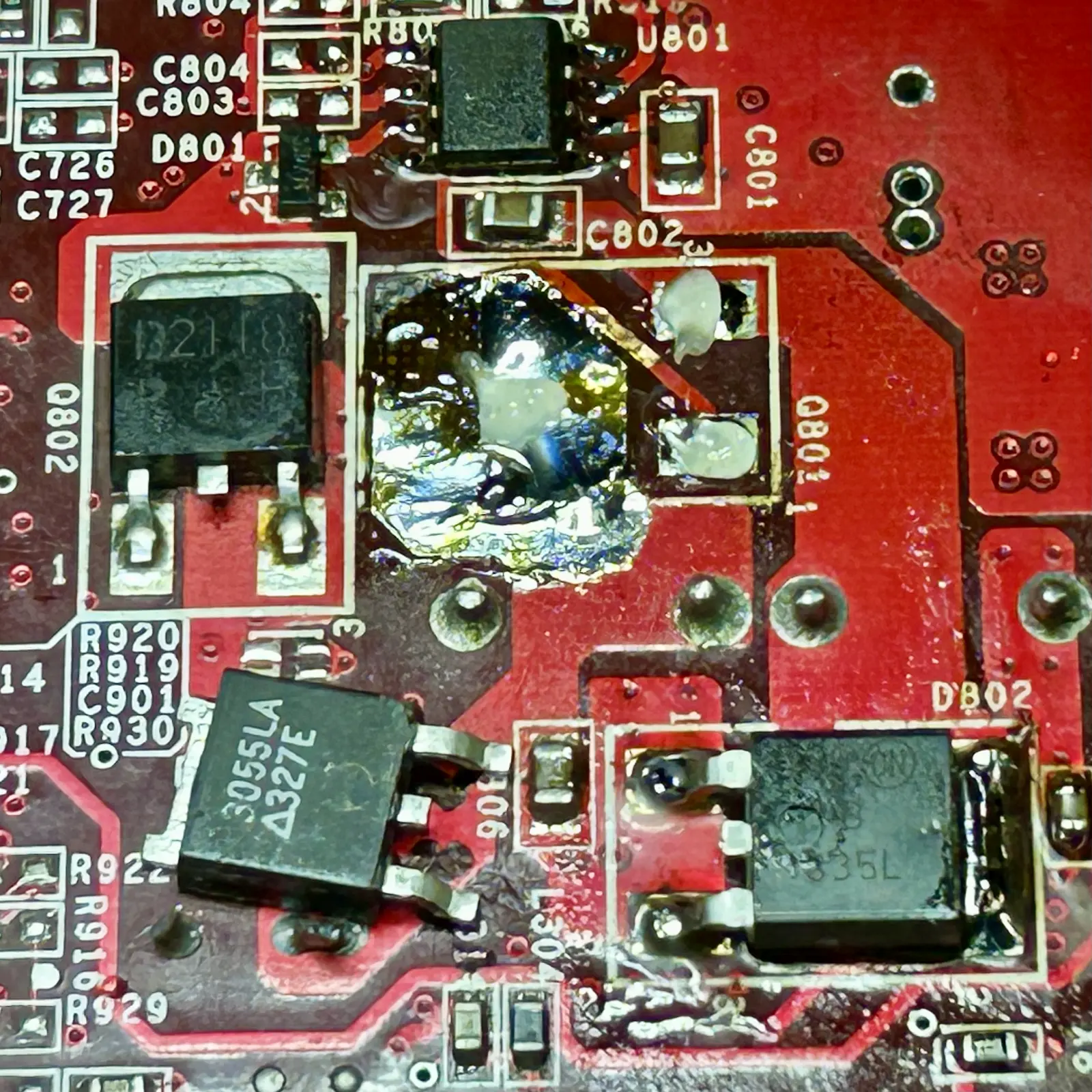

* karta grzebana, widoczne resztki topnika, na stronie elementow brak kilku elektrolitow, na spodniej stronie horror, vreg i oba mosfety wylutowane, po gornym mosfecie pozostal tylko fragment miedzianego pada, slady nadpalonego pcb - laminat do czyszczenia bo wegiel przewodzi prad i moze zwierac, vreg i mosfety do wlutowania
* sama przetwornica to RT9204, wg aplikacji jest dwunapieciowa 1.6/2.5V, moze byc zasilana z 5 lub 12V, napieciem 1.6V steruje tranzystor npn a 2.5V n-mosfet, obok mosfetu jest brakujaca dioda schottky, te zalaczone nowe diody to wlasnie ona - do znalezienia zamiennik mosfeta, vreg rowniez zalaczony ale nie wiadomo czy sprawny, nowego brak
* glowne linie zasilajace 3.3/12V opornosci w normie, linia 5V przerwa, pewnie dlatego ze brak czesci na pcb, 2 przetwornica od zasilania ramow, rowniez 2-napieciowa ok, opornosci poprawne, obie przetwornice sa zasilane liniami 3.3/5V, 12V jest uzywane tylko do wiatraczka, opornosc na vcore nisko, tylko 18om ale tak moze byc
* brakujacy mosfet i nadpalony sa na vocre, zasilany jest linia 3.3V, istniejacy tranzystor npn zasilany jest linia 5V
* podsumowujac: do wlutowania brakujace capsy 1000/470u tht + 2x 220u smd + dioda schottky + vreg + mosfet
* zmierzone pojemnosci capow z zalacznika i wlutowanych na karcie, z wyjatkiem 1 utrata pojemnosci 40-60% i wysoki esr - do wymiany wszystkie czyli pelny recap, uzyje polimerow jesli bede miec takie wartosci, ew. alu low esr, problemem jest to ze czesc jest tht a czesc smd, jednak zrobie to dopiero po uruchomieniu przetwornic, sprawdzeniu napiec i przetestowaniu karty czy wogole dziala, inaczej recap nie ma sensu
* brakujacy mosfet ze spalonego pada wyglada na analogiczny jak w 2 przetwornicy, APM3055L 50W 15A 0.1om, czas poszukac jakiegos dawcy - znaleziony ten sam model, czas na lutowanie
* wstawiony stary vreg, sprawny mosfet, nowa dioda i 2 tymczasowe stare elektrolity, zwarc brak, mozna na chwile odpalic aby sprawdzic czy serduszko bije ;)
* uzyta standardowa platforma, przy poscie beep lsss, czyli problem z grafika, na karcie brak vcore, mozliwe ze vreg uszkodzony, czesto padaja jak leci ktorys z mosfetow, 2 napiecie ok 3.47V, to pewnie 3.3V dla gpu, 2 przetwornica dziala, 2 napiecia dla ramow obecne 3.45/2.7V, prawdopodobnie 2.7 jest dla vram a 3.3 dla vio - niestety nie posiadam takiej przetwornicy, trzeba bedzie kupic albo znalesc dawce, czas na poszukiwania
* sprawdzilem jeszcze stara przetwornice oscyloskopem, brak impulsow na pinie #8 UGATE dla mosfeta, na 2 od pamieci impulsy ok - zdecydowanie padaka i do wymiany
* niestety brak vrega z dawcy, lokalnie tez nie ma, zamowione 10szt. na ali 6.09, maja byc najpozniej 05.10, czekamy...
* minelo troche czasu, jest 28.12 po swietach, w miedzyczasie przyszly czesci, wlutowany nowy vreg

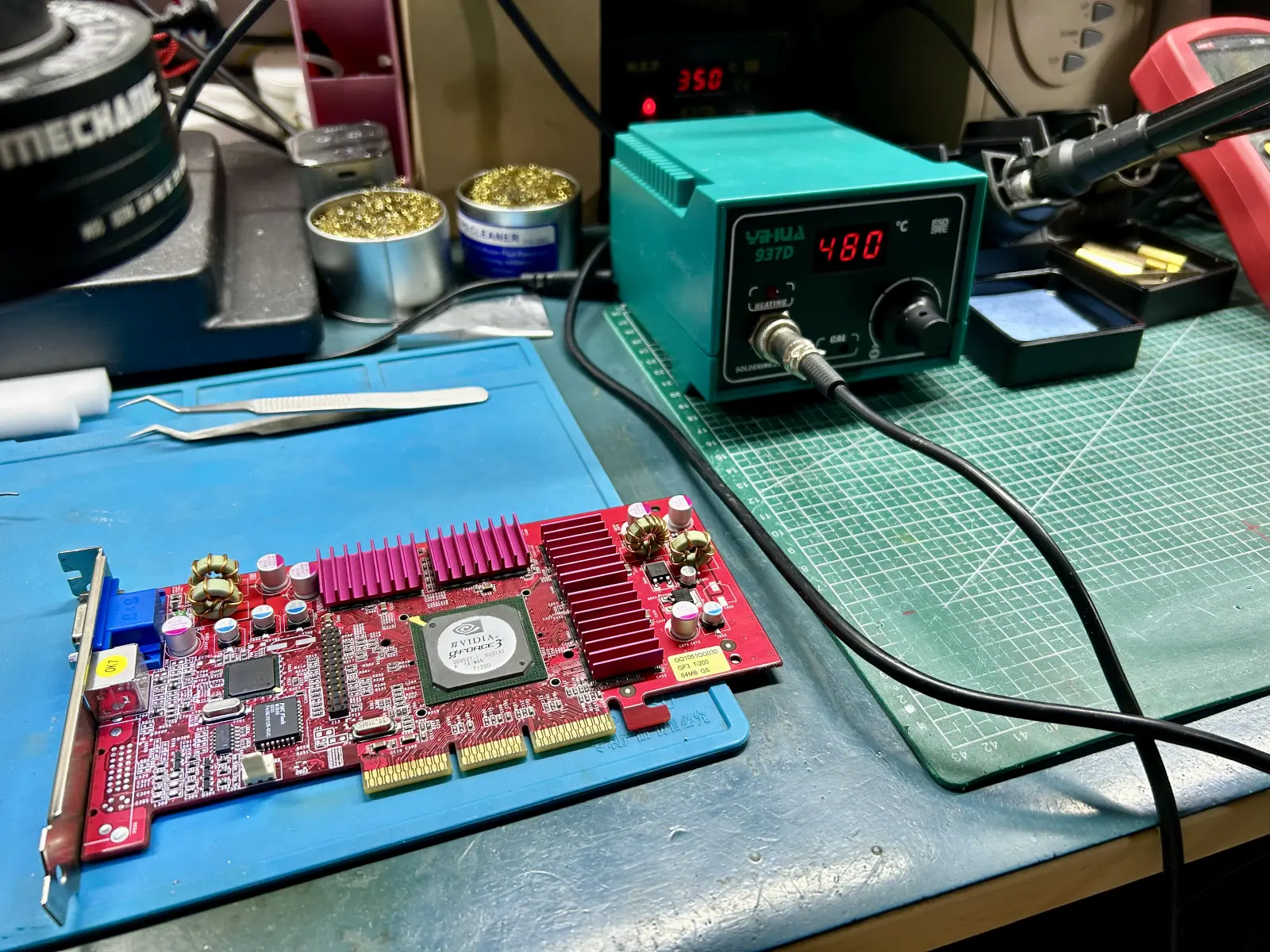

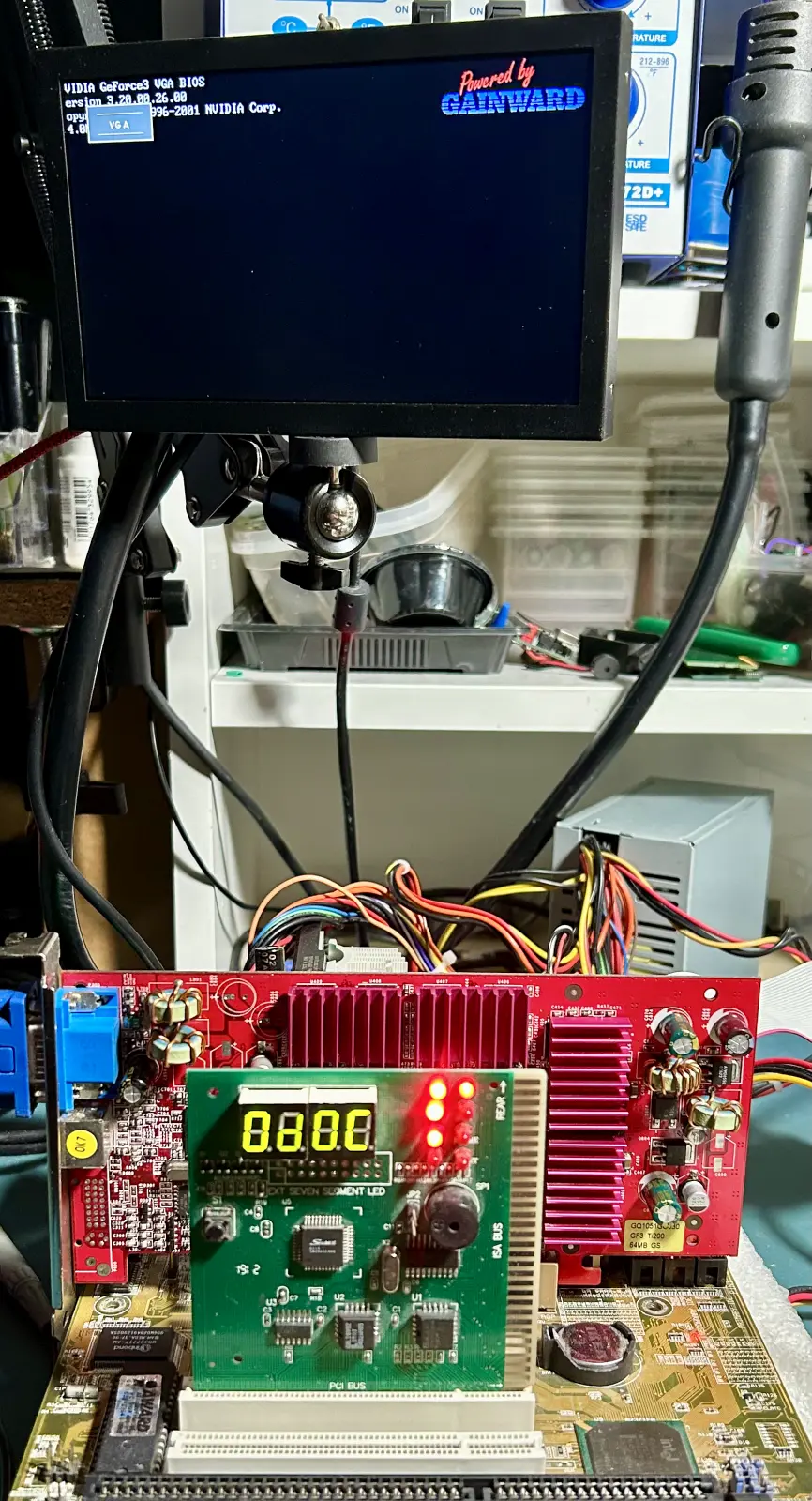

* karta podlaczona na szybko do standardowej platformy asus p2b + p3 500/100 + ram 128mb i... pojawil sie obraz podczas post, logo gainward widoczne czyli zaczela dzialac :)

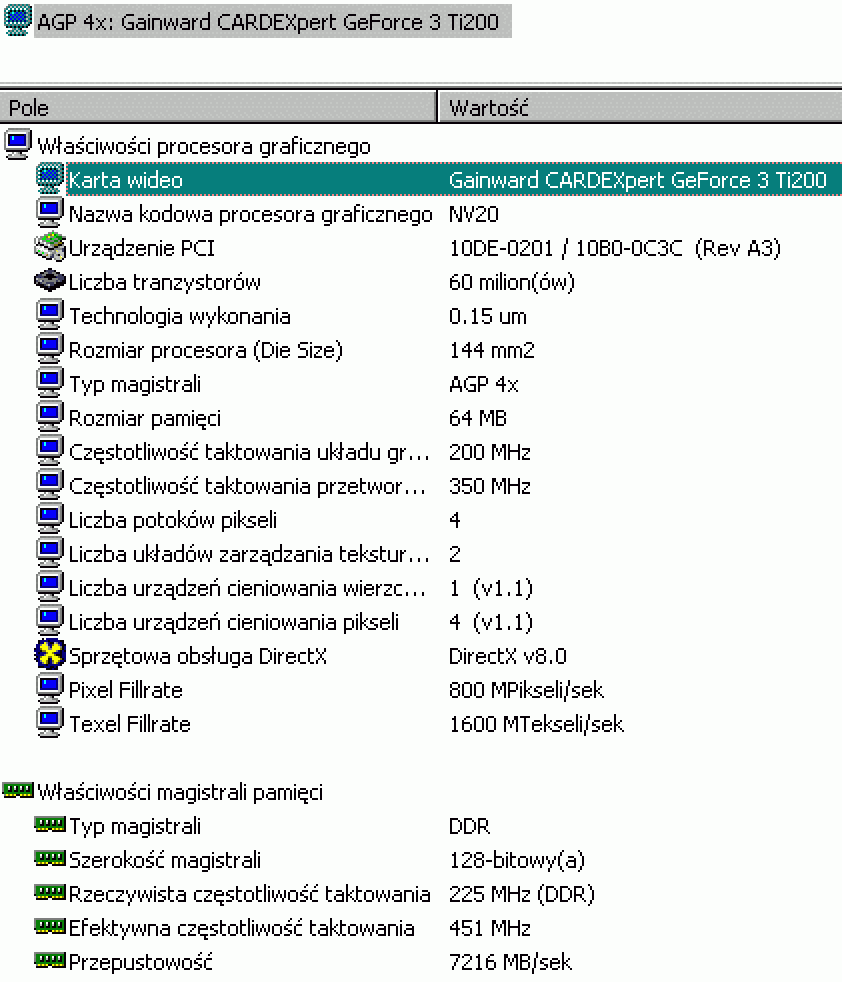

* karta zglasza bios w wersji v3.20.00.26.00 i 64MB vram, jest ok, mozna zrobic recap
* wlutowane lacznie 10 nowych polimerow, 6x1000u tht i 4x220u smd, uzyte 2 lutownice oraz hot, bo pcb byla maksymalnie zarloczna na cieplo, szybki test i grafa postuje poprawnie
* nalozona pasta gd900, zalozony radiator, brzydki sticker usuniety, mozna zaczac testy
* po wlaczeniu okazalo sie, ze zamienione chlodzenie jest podswietlane na zolto i wyglada to nawet ladnie ;) niestety slychac troche terkoczace lozyska - wypoadaloby je wymienic na orginalne ale jesli dziala to ok
* windows dociagnal sterowniki 56.64, restart i... jest pulpit :) dxdiag zaliczony
* testy w 3dm, wczesniejsze wyniki: <> gf2mx200 32MB SDR, [] gf2 Ti 64MB SGRAM, () ati 9200se 128MB, platforma identyczna

test: 98SE SP3, Pentium III 500/100, SDRAM 128MB/PC133@100, ASUS P2B, HDD SEA40GB, DX9.0c, AGPx2, monitor zmieniony 60->75Hz
3dm99: 3534 <3425> [4028] (3238)
3dm2k: 3416 <2656> [3427] (3195)
3dm2k1se: 3084 <1178> [1977] (2670)
3dm2k3: 518 <45> [54] (-)

* wyniki sa bardzo dobre, widac ze gf3 i ddr robi robote a gf2 + sdram/sgram to juz poprzednia epoka

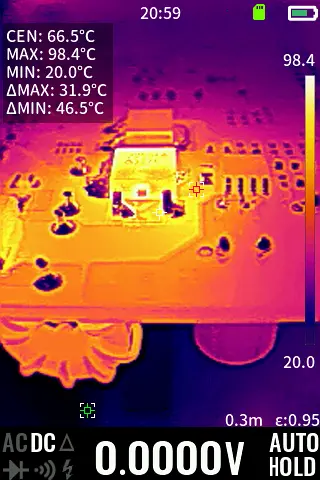

* podczas testow uzyta kamera termo i sprawdzone nowe capsy, sa zimniutkie, tempy 25-37*, przy vcore cieplej, przy ramach chlodniej, natomiast grzeje sie bardzo mocno wymieniony mosfet, ten ktory sie spalil, dobija do 100* wiec karta musi miec dobry nawiew, niestety niewiele mozna zrobic, bo pcb nieco ucierpialo i nowy miedziany pad nie przylega tak idealnie jak fabryczny, pomoglby jakis niewielki radiator, tylko musi byc dobry klej bo powierzchnia tego smd jest bardzo mala - nie zalecam robienia oc tej karty bo to jeszcze bardziej dociazy tranzystor
* mosfet wymieniony na nowy, przelutowany hotem i mocno docisniety, zrobione wieksze bloby z cyny aby byla lepsza przewodnosc na pozostalych nogach, jego wysokosc jest minimalnie nizej niz okolicznego 2 tranzystora oraz diody, mozna nakleic wiekszy plaski radiator aby je nieco schlodzic, powinno byc znacznie lepiej niz wczesniej, sam mosfet wlutowany nieco pod katem aby mial wieksza stycznosc z miedzianym padem

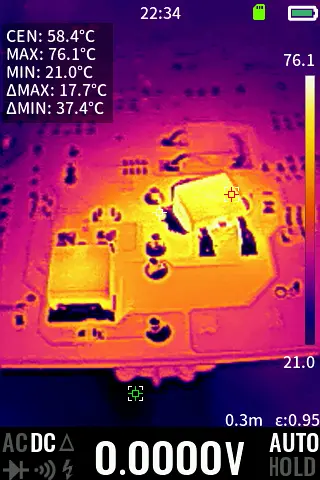

* jest chlodniej o ponad 20*, kamera ir pokazuje max 76* a dodanie wiekszego radiatorka jeszcze by polepszylo sytuacje - todo
* w 3dmarkach wyniki jak poprzednio, drobne roznice w tysiecznych ale to bez znaczenia

dziala :)

web:
http://www.vgamuseum.info/index.php/companies/item/251-nvidia-geforce3-ti-200

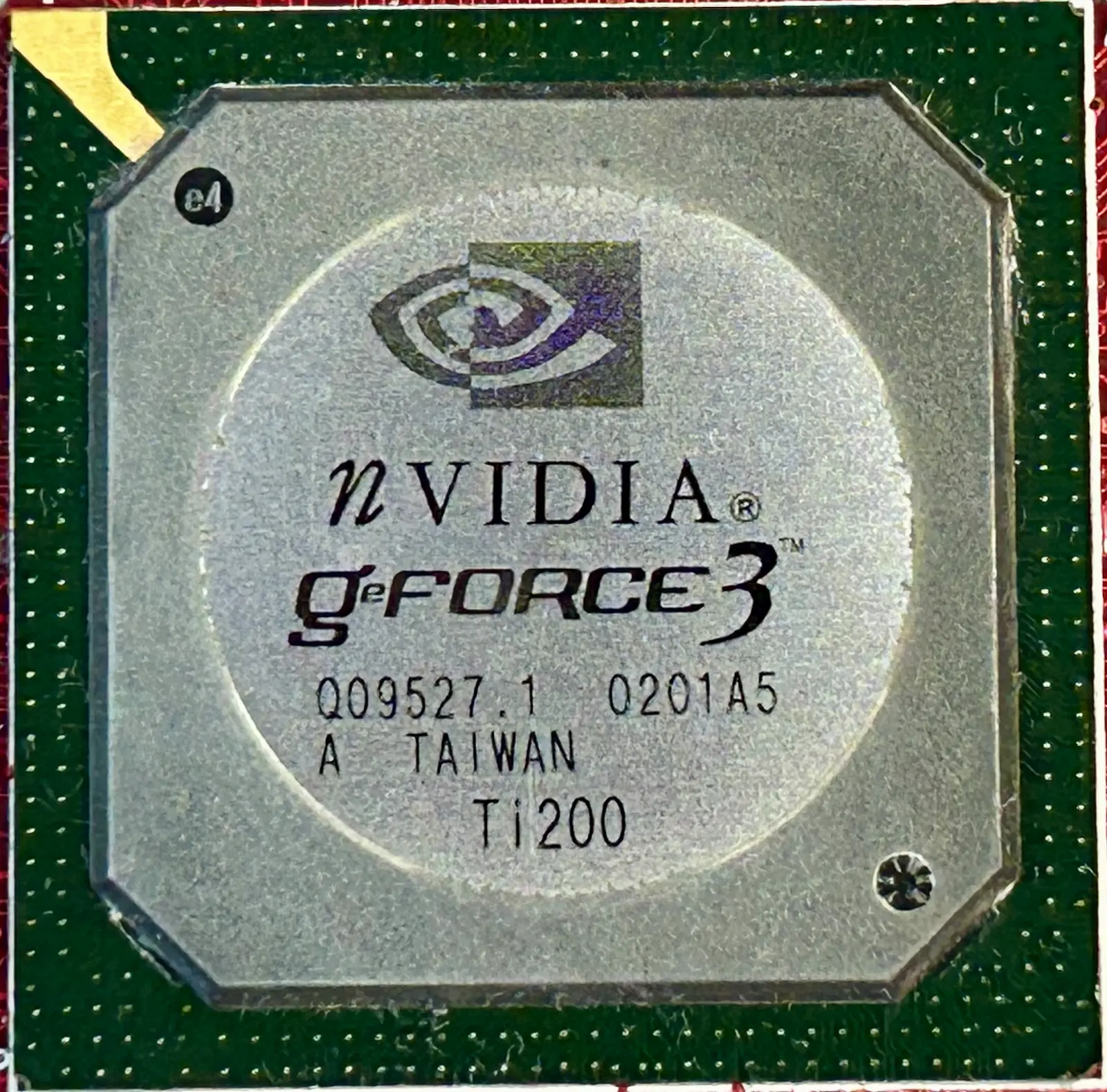

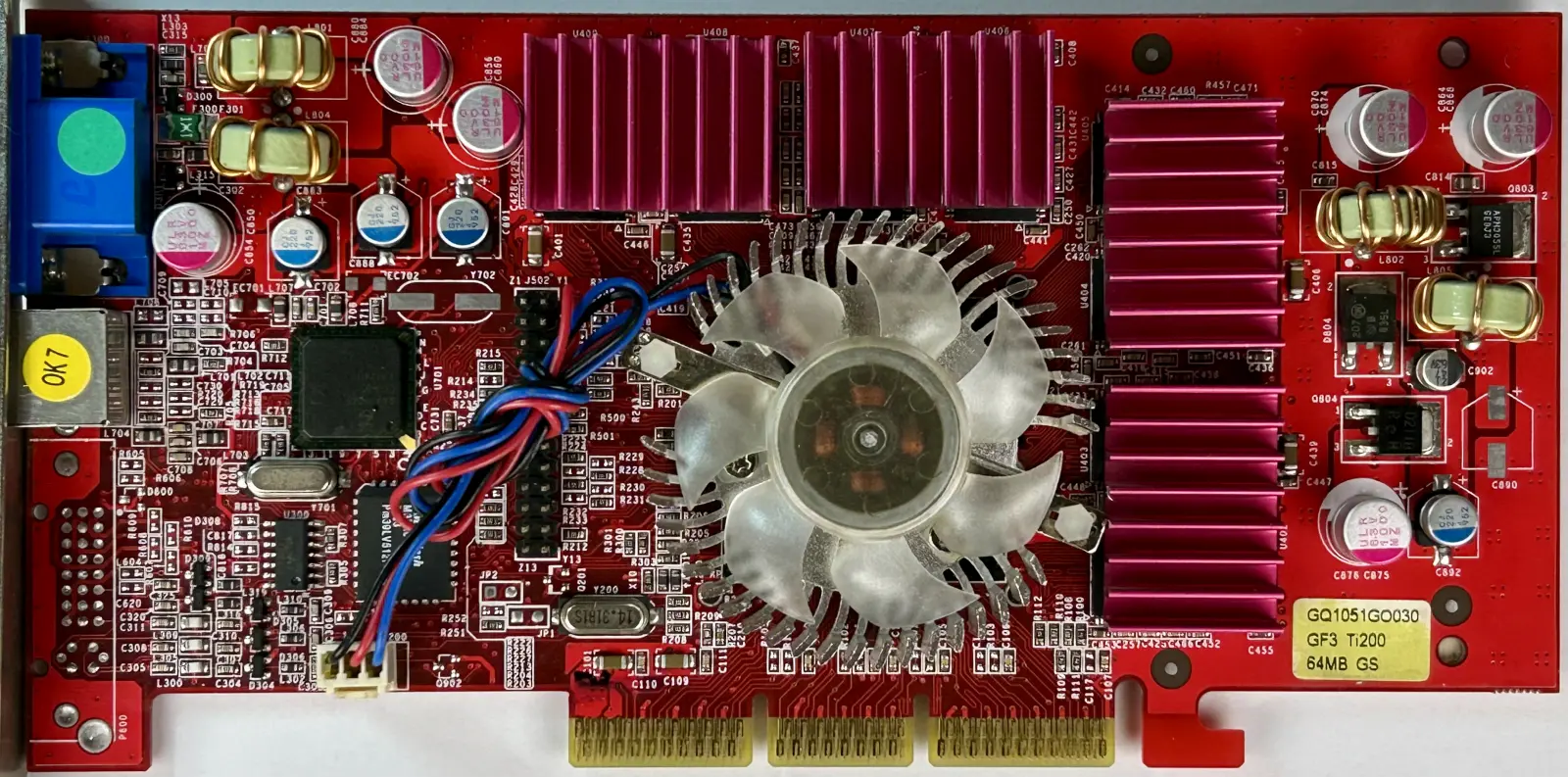

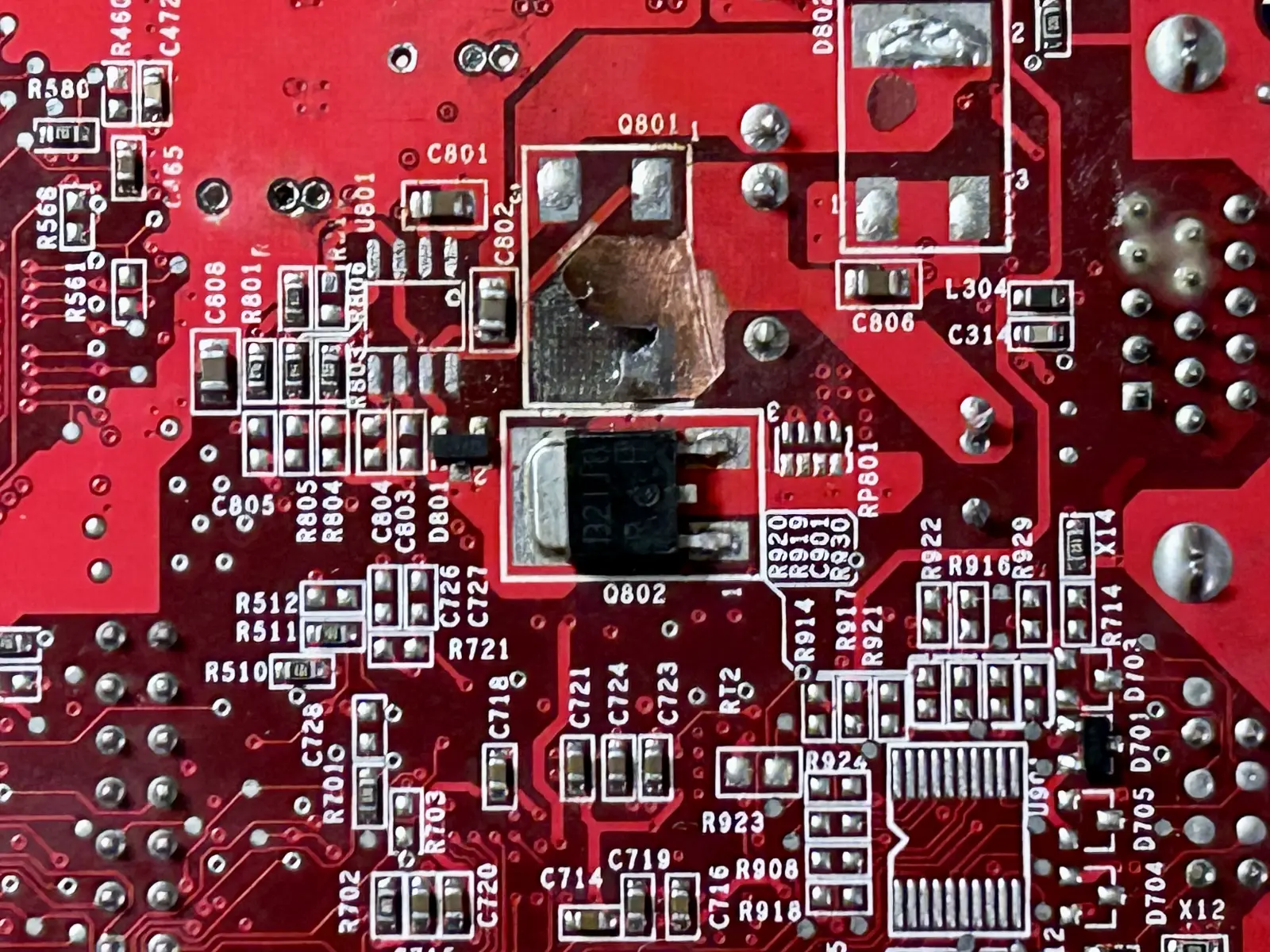

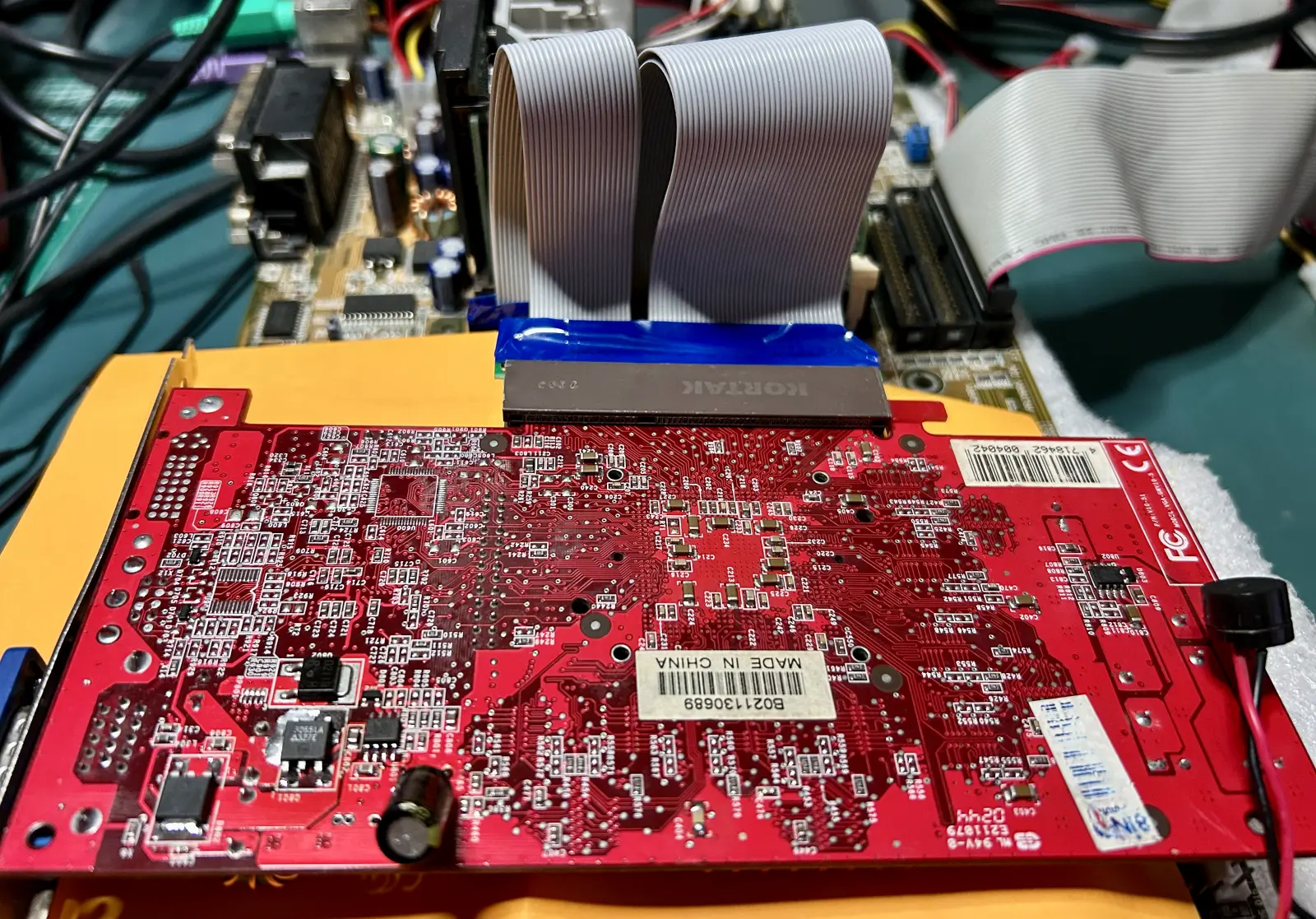

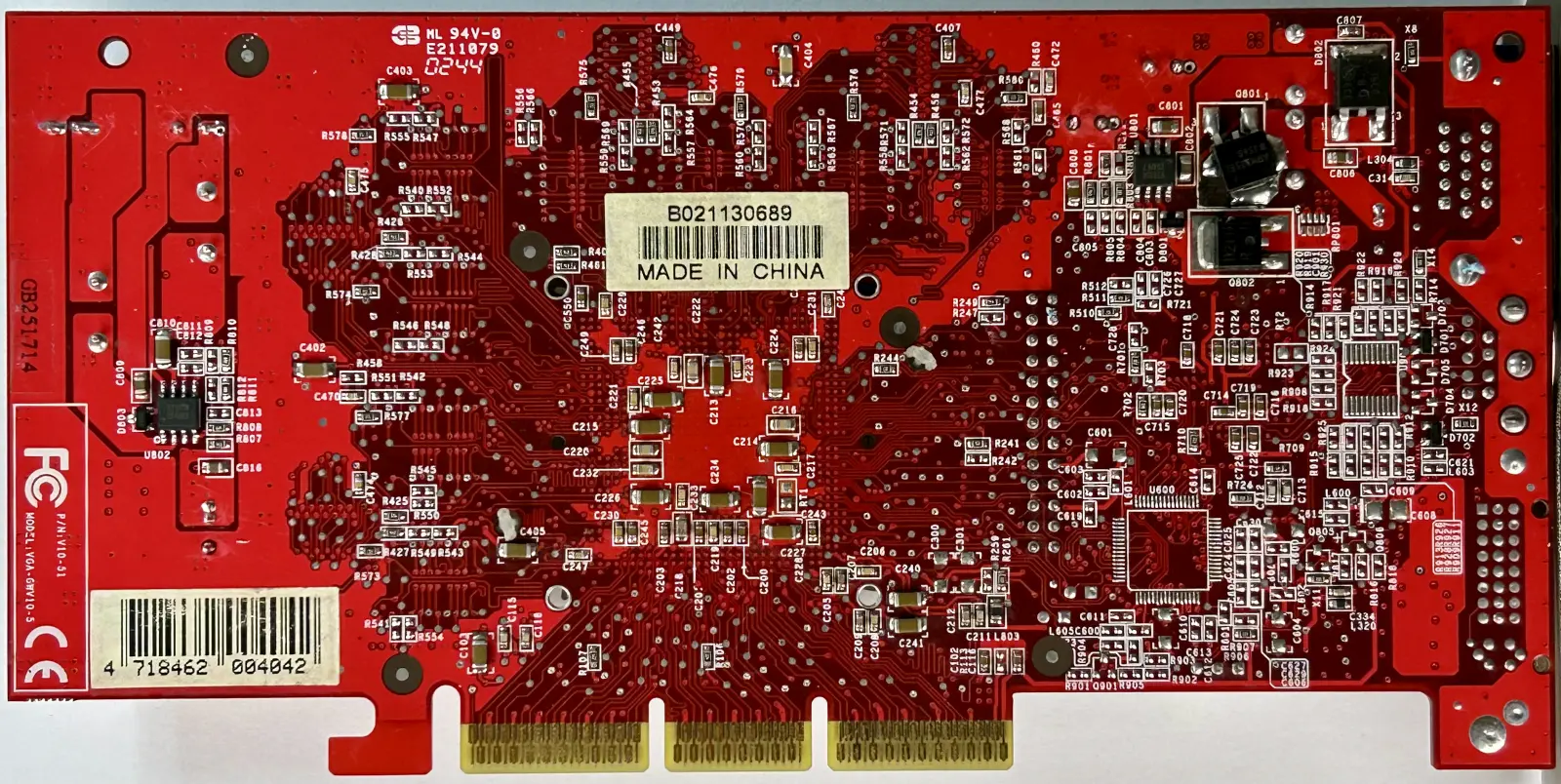

foto old: 1-top, 2-bottom, 3-gpu, 4-vreg-vcore-problem, 5-rework, 6-testing
[image] [image] [image] [image] [image] [image]

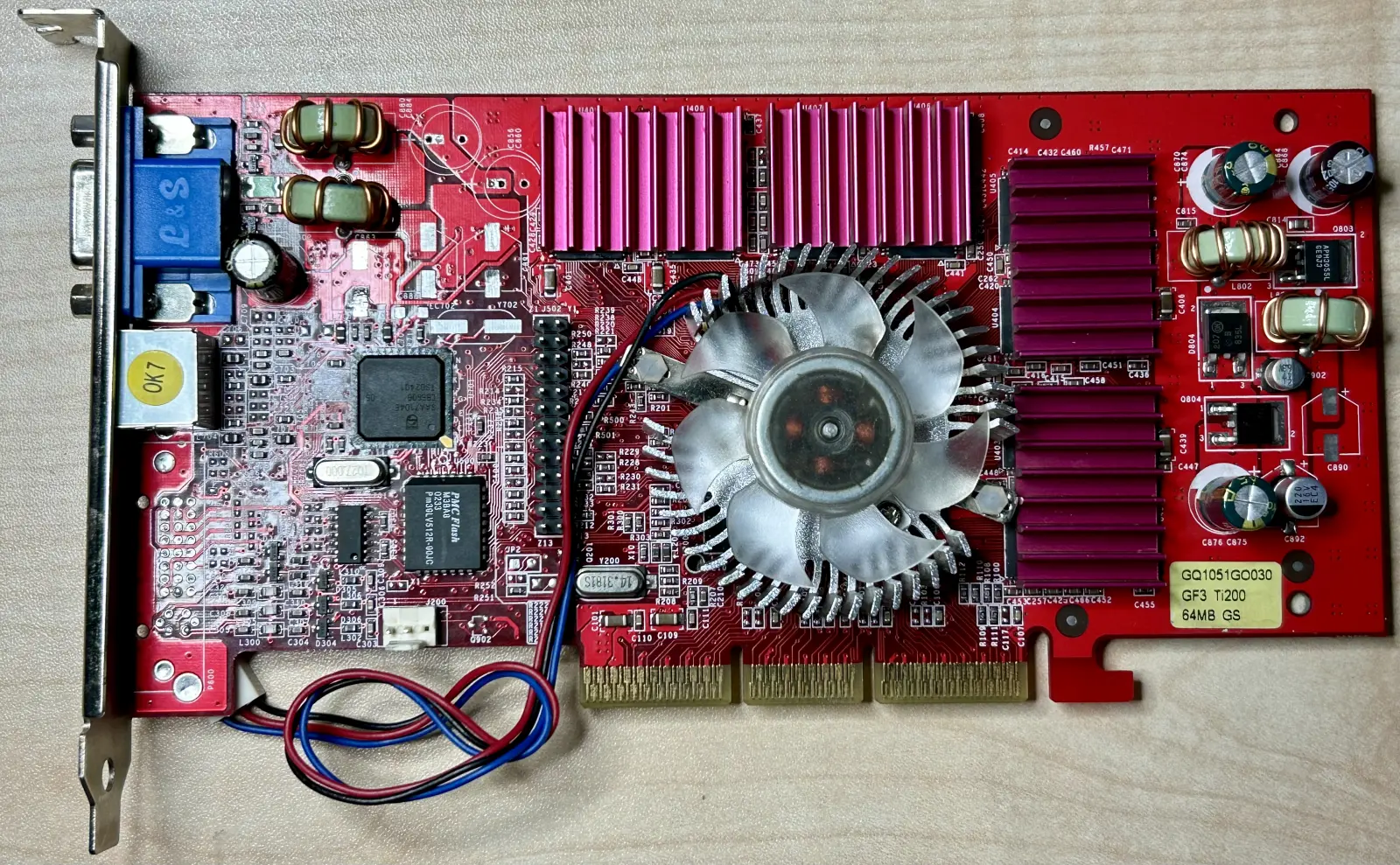

foto new: 7-1st-run, 8-after-recap, 9-gf3ti200ddr64, 10-testing, 11-ir-98c, 12-rework, 13-ir-76c, 14-final-bottom, 15-final-top
[image] [image] [image] [image] [image] [image] [image] [image] [image]

Tags:
agp, nvidia, gforce, gainward

Avatar

Nvidia GeForce3 Ti200 part #2 (termo mod)

by smola ⌂, 2025-12-29, 10:56 (44 days ago) @ smola
edited by smola, 2025-12-29, 16:33

info (termo mod):

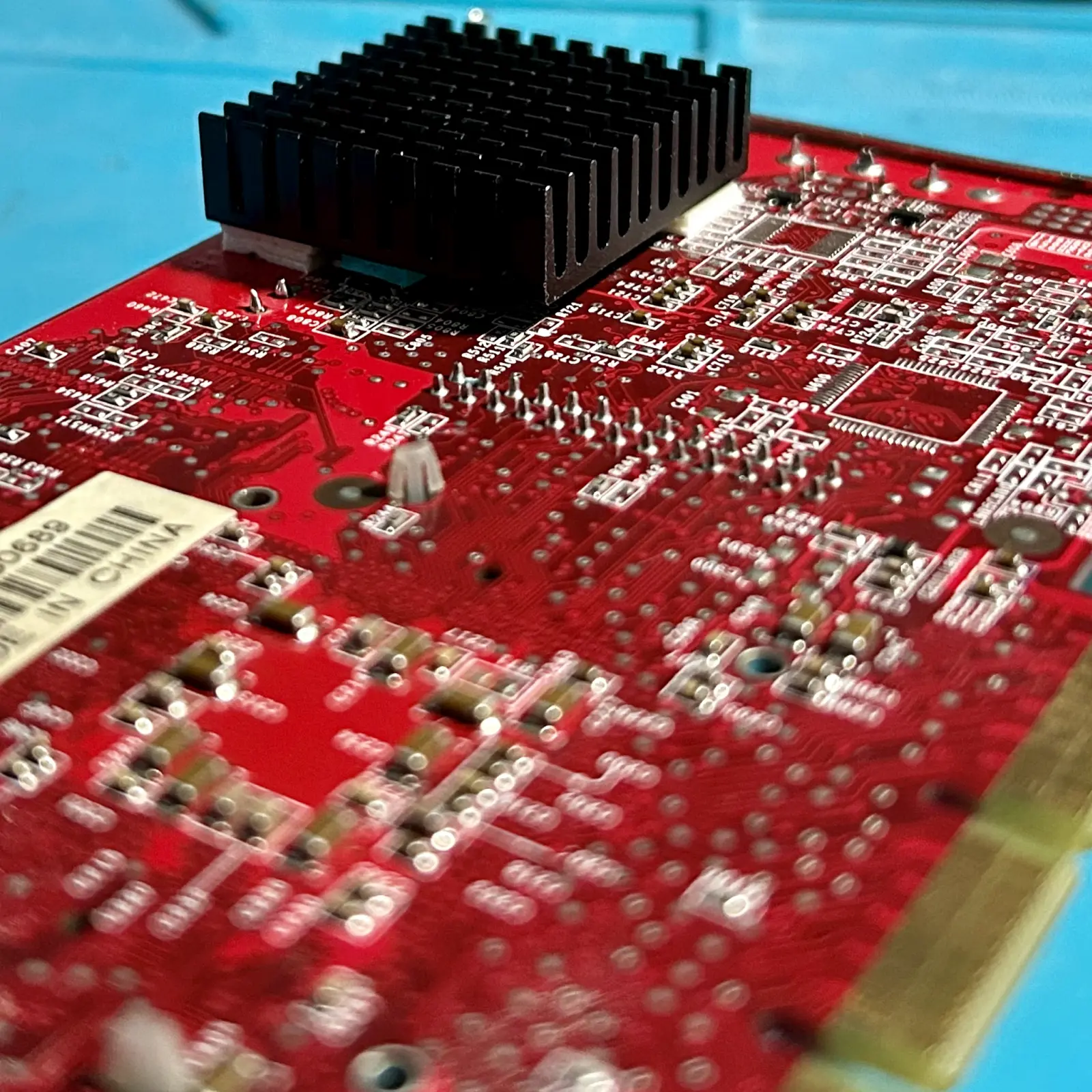

* uzgodnione z gengisem aby zrobic moda na chlodzenie mosfeta, zostal wybrany spory radiator 35x35x10 w kolorze czarnym - normalnie stosuje go na mostki albo starsze gpu w kartach vga ale tutaj tez bedzie pasowac idealnie, pokryje on wymieniony mosfet, 2 tranzystor, diode oraz chip vrega czyli wszystko co sie grzeje po tej stronie pcb :)

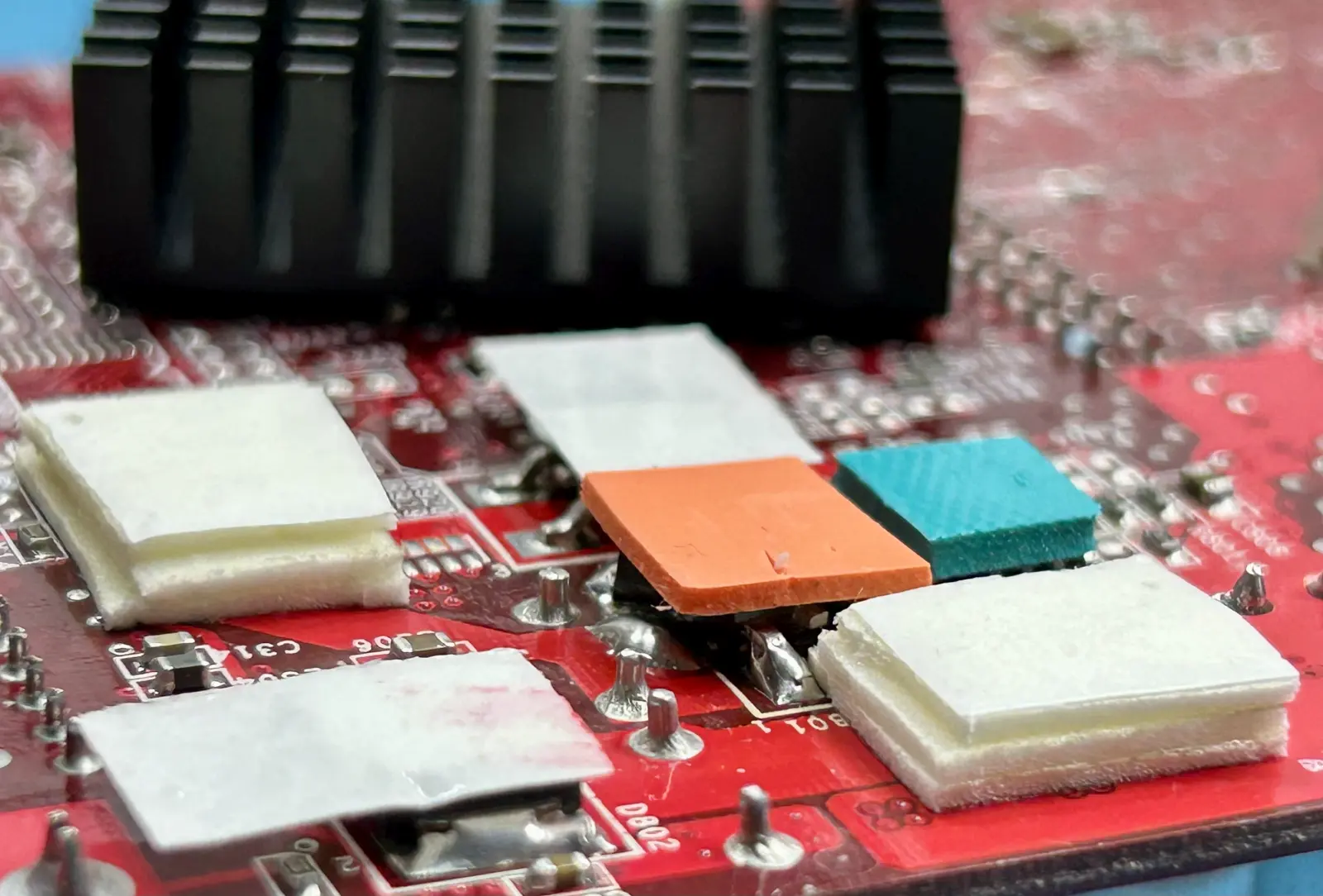

* sprawdzone odleglosci miedzy plaszczyzna radiatora i najmniejszy przeswit ma tranzystor, bedzie on baza dla pozostalych przekladek, kolejne od najmniejszego do najwiekszego: dioda, mosfet i vreg

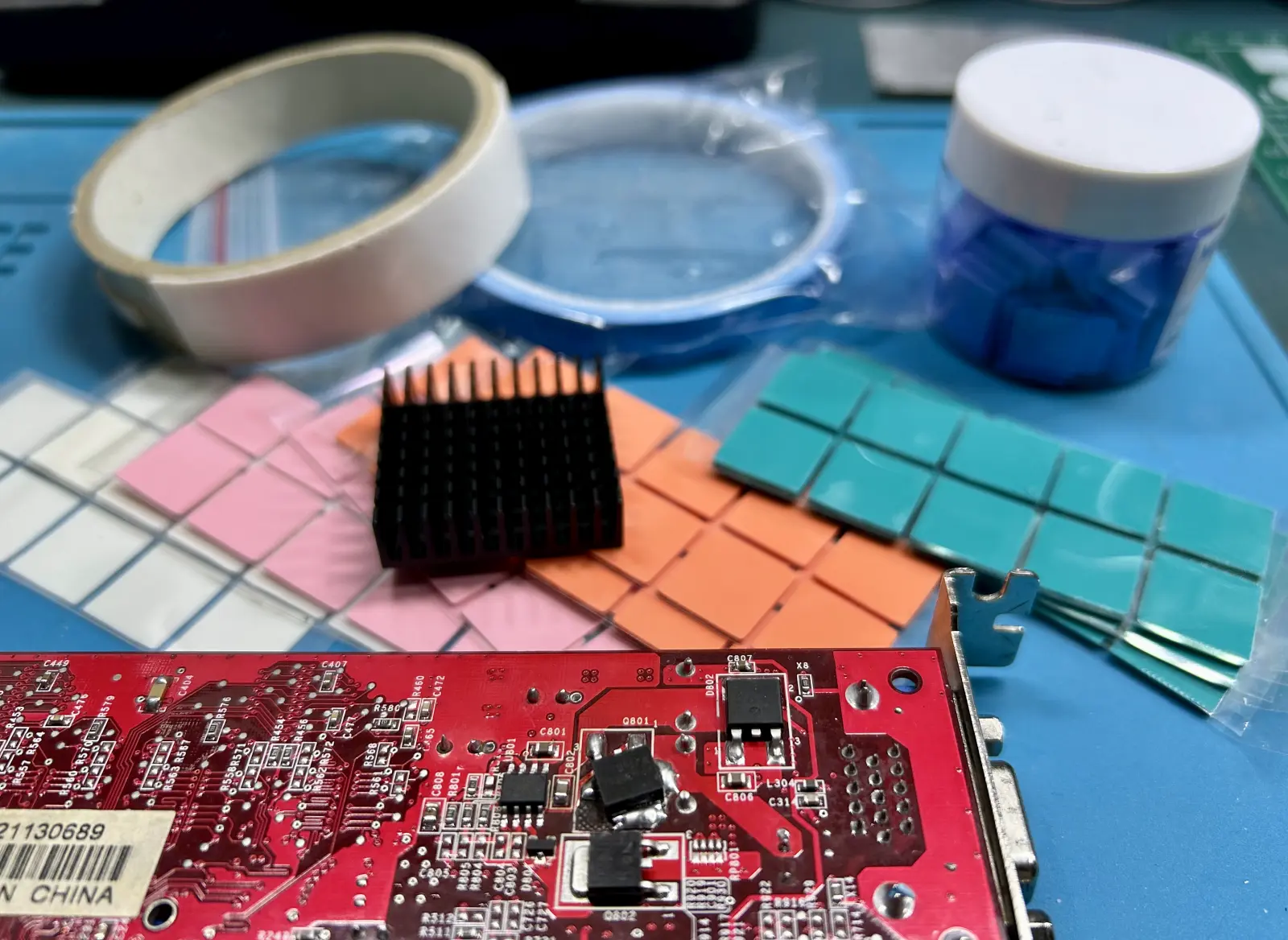

* na tranzystor bedzie naklejona dwustronna tasma termoprzewodzaca przeznaczona dla grzejacych sie ledow, jest ultra cienka i ma dobry klej, na diode beda jej 2 warstwy bo jest tylko minimalnie nizsza niz baza, na mosfet pojdzie dedykowany pomaranczowy termopad 1mm a na vreg termopad turkusowy 1.5mm
* w 2 rogach podklejone zostaly po 3 warstwy dwustronnej pianki, trzyma bardzo mocno i powinny one ladnie ustabilizowac calosc - lacznie jest 6 pol z czego 4 maja klej, miedzy podkladkami sa przerwy wiec zachodzi cyrkulacja powietrza i nie bedzie sie wszystko kisic jak w termosie ;)

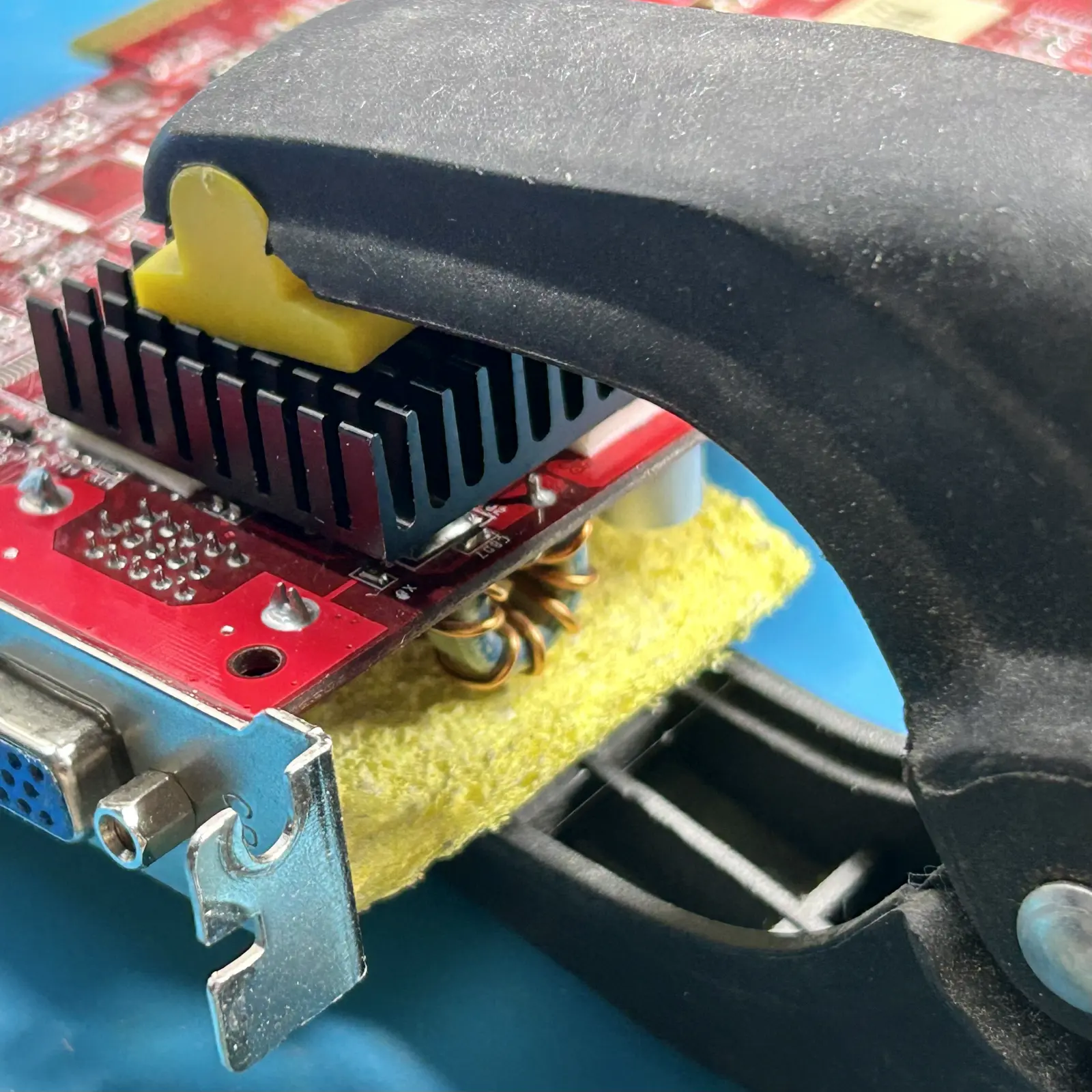

* finalna "wizja lokalna" upewnila mnie ze wszystkie pady sa w 1 plaszczyznie, zabezpieczajace folie zostaly zdjete i naklejony radiator uprzednio wycentrowany, na koniec zostal docisniety na godzine silnymi kleszczami
* po zdjeciu zacisku radiator prezentuje sie bardzo rasowo, czarny kolor i jego wielkosc dobrze wspolgra z kolorem pcb

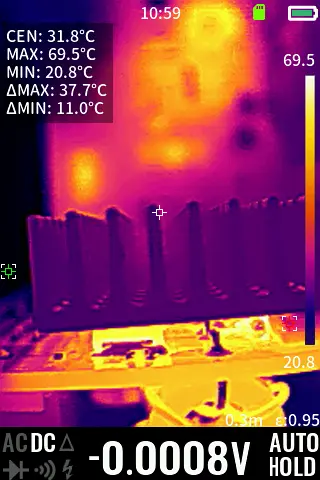

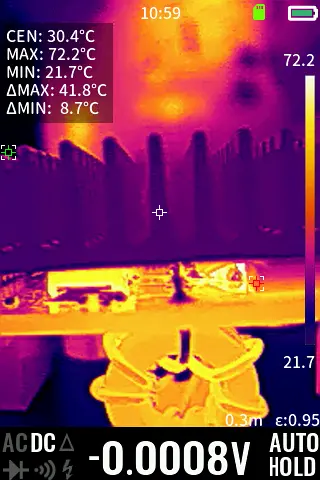

* zrobione kilka testow w 3dmarkach, wyniki bez zmian zas tempy spadly do przecietnie 55* w 3d, w bardziej wymagajach scenach 69 i tylko w nature zanotowalem 72, co jest swietnym wynikiem, radiator 31*, tempy capsow tez nieco spadly - mimo wszystko zalecam dodanie przewiewu na karte wew. obudowy, szczegolnie jesli buda bedzie zamknieta
* termo mod dziala i karta powinna miec lzejsze i dluzsze zycie :)
* todo: zdobycie orginalnego chlodzenia

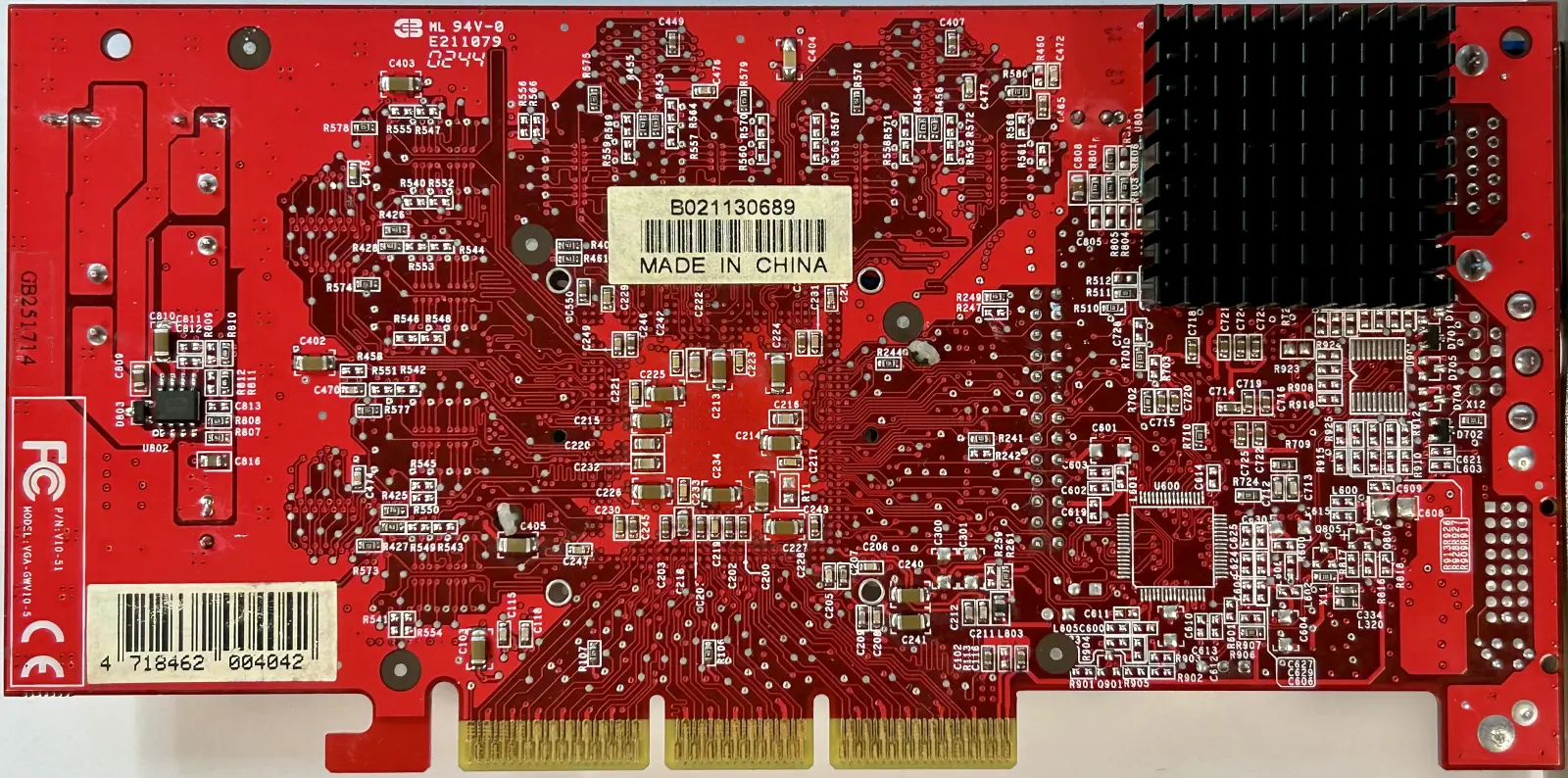

foto: 1-5 mod, 6-ir-69c, 7-ir-72c-nature, 8-final-mod
[image] [image] [image] [image] [image] [image] [image] [image]

Tags:
mod
