mobo: ASUS P4B (oem MAXDATA)
rev: 1.05
chipset: i845
socket: s478
cpu: cel/p4/northwood/willamette
ram: 3xSDRAM 400, max 3GB
fsb: 400, (real 100-200)
agp: x4 1.5V
slots: 6x PCI, 1x CNR
form: ATX
power: ATX20 + P4 + MOLEX 4-pin
bios: award, SST49LF002A@PLCC32, 256KB, 'VMP 1008-P4.2'

src: wlasna, kupiona z innym zlomem, stan nieznany/uszkodzona

info:
* plyta zakurzona, pokryta jakims szarym pylem, matowa - oczyszczona pedzelkiem i ipa ale niewiele to pomoglo, docelowo bedzie wyprana
* brak mocowania cpu - do uzupelnienia
* brak baterii - do wstawienia
* wyjete kostki bios i 8-pinowy chip, podstawki zakonserwowane
* brak zwarc na glownych liniach, podlaczona karta post, bzyczek i klawka
* mobo startuje z przycisku, mozna ja wl/wyl ale reset dziala dziwnie, nie zapala sie dioda reset, mozliwe ze asic asusa tym steruje i bez cpu tak jest
* po wlaczeniu brak vcore ale bez cpu tak moze byc, pozostale napiecia ok ale vreg od Vio przy ramach generuje 3.7V, to za wysoko, przecietnie jest 3.4-3.6V - do ogarniecia
* na testy uzyty celek Northwood-128 SL6VY 2GHz/400/20x100/1.525V, sdram 128/133 i gf2mx400/64, grafika jest uni agp x2/x4 ale zazwyczaj siedzi w 440bx i dziala w trybie x2, zobaczymy czy poleci z x4
* niewielkie problemy z uruchomieniem plyty, pomoglo wstawienie sprawnej baterii, mobo wl/wyl z przycisku, dioda reset swieci, kod c0, dlugie beepy, blad pamieci
* wyjety ram i grafa, efekty identyczne, cos jest nie tak, napiecie na ram 3.69, to za wysoko
* aha, znow przegapilem zworki a sporo ich brakuje na plycie wlaczony tryb jumperfree/auto, kb/usb w trybie 5V, sdram def 3.4V (byl na 3.7), vcore overvoltage off, lacznie dodane 8 zworek
* niestety ram nie pasuje, beep lsss, napiecie spadlo do 3.49V wiec plyta podbija je o 0.1V, standard zgasla rowniez czerwona dioda led przy agp ktora informuje ze wlozona jest zla karta bez obslugi 1.5V - do znalezienie odpowiedni modul ram, zapodam jakis nowszy i bardziej pojemny, mobo obsluguje nawet 1GB/modul czyli 3GB max
* 3 modul 512/133 w koncu odpalil, plyta jest bardzo niewygodna do zmiany ram, trzeba wyjac karte agp bo zatrzaski od ramow sa bezposrednio obok niej i nie ma opcji aby wyjac modul przy wlozonej karcie

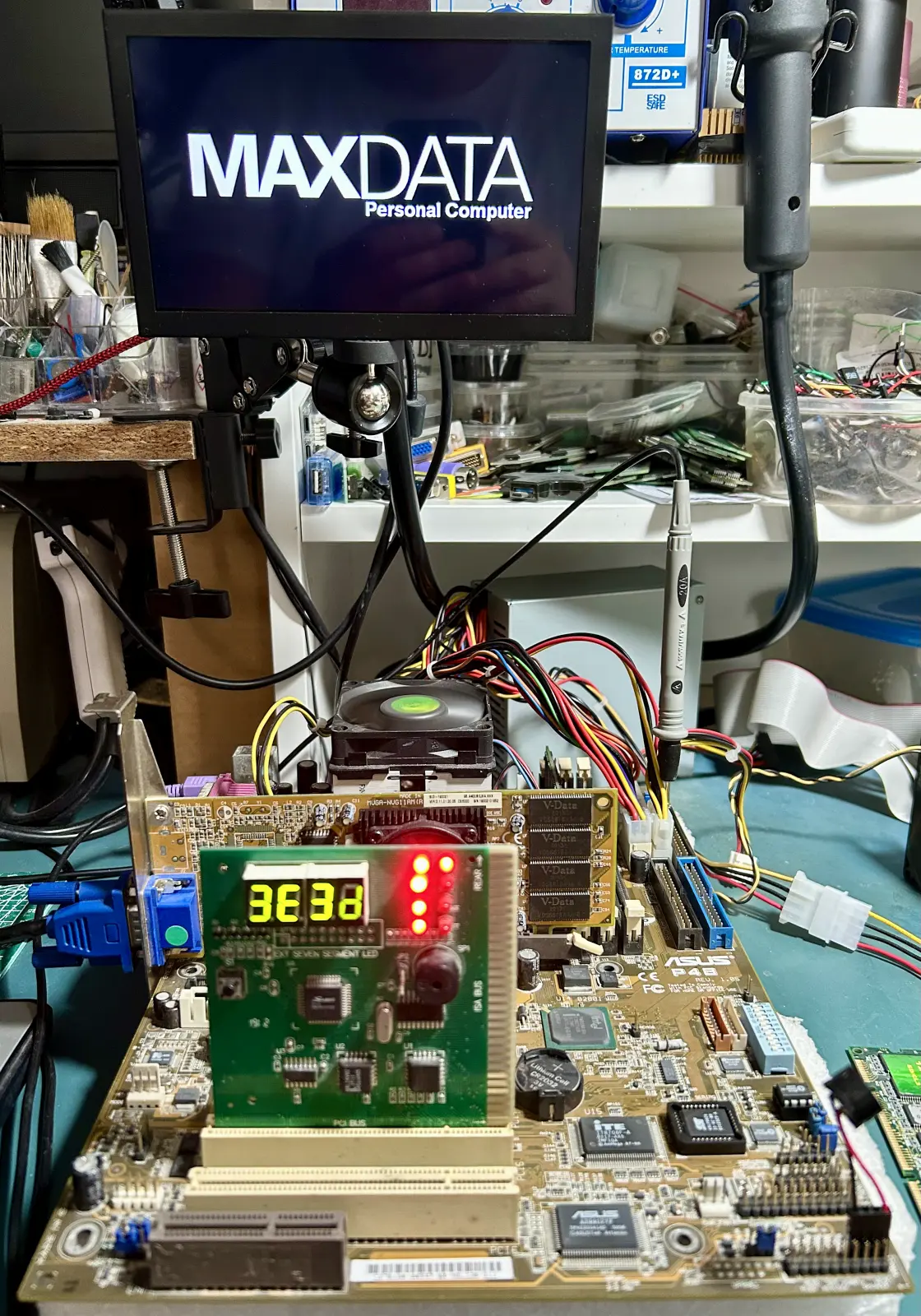

* kody polecialy, jest obraz, post zaliczony, widac ze bios jest wersji oem, pelnoekranowe logo MAXDATA - bios do aktualizacji, tymczasem ustawiony
* problem z hw monitorem, wskazuje 0rpm ale tymczasowe chlodzenie do cpu jest od amd, wiec moze musi byc wiatrak intela, sam bios tez moze nie wspierac konkurencji

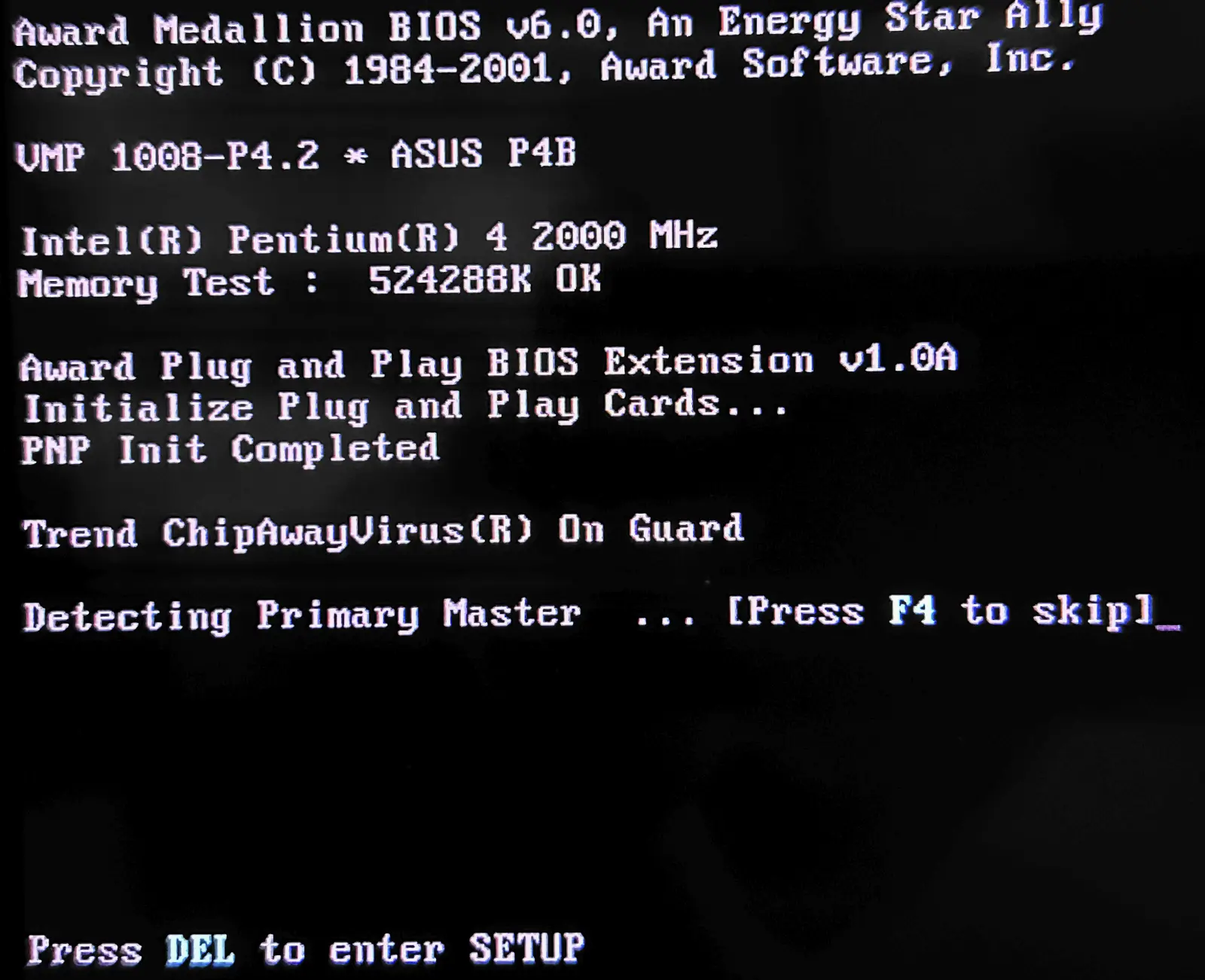

* bios w dziwnej wersji 'VMP 1008-P4.2', cpu wykryty jako P4 2GHz - do aktualizacji
* na programatorze wgrany najnowszy dostepny bios v1013.004 z 12/08/2003, orginalny v1008 byl 2 lata starszy, dodana naklejka z wersja

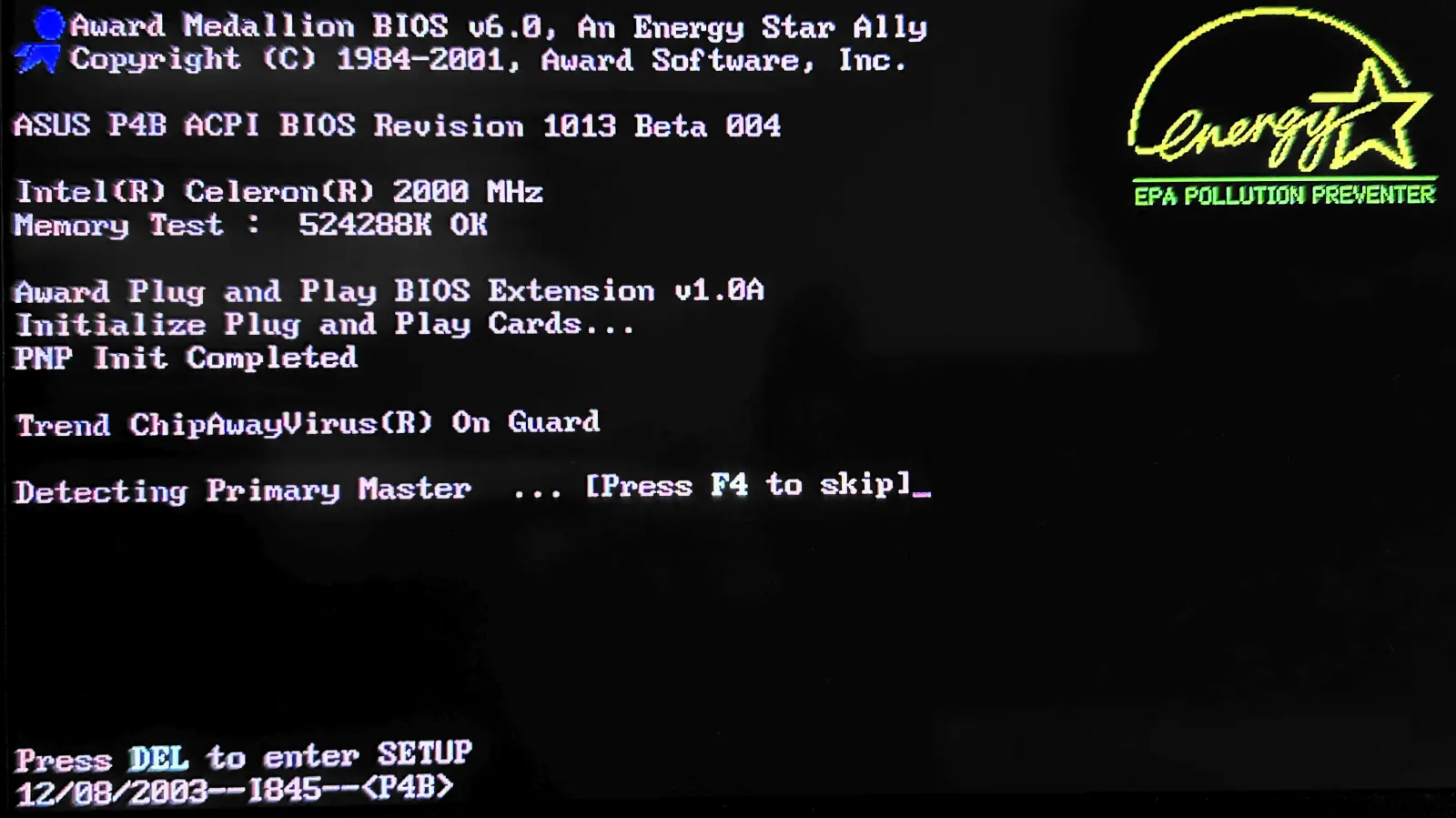

* bios ponownie ustawiony, post wyswietla juz poprawnie procesor, nadal problem z obrotami wiatraczka
* po kilkukrotnym wlozeniu/wypieciu wtyczki od cpu fan, monitor zaczal dzialac, pozostale 2 wiatraczki rowniez wyswietlane poprawnie - fan problem solved
* podpiety dysk cf, ustawienia w cmos skasowane, data wyzerowana - problem z bateria albo slaby styk na koszyku
* bateria 2.9V nie nowa ale sprawna, na koszyku 0.2-0.5, skacze do 2.9 jak sie docisnie - styki do czyszczenia i ew. bateria do wymiany na nowa
* styki przeczyszczone wacikiem z ipa, oba napiecia na baterii i koszyku idealnie 2.91V - stara bateria zostaje, bios ponownie ustawiony i zapisany konfig

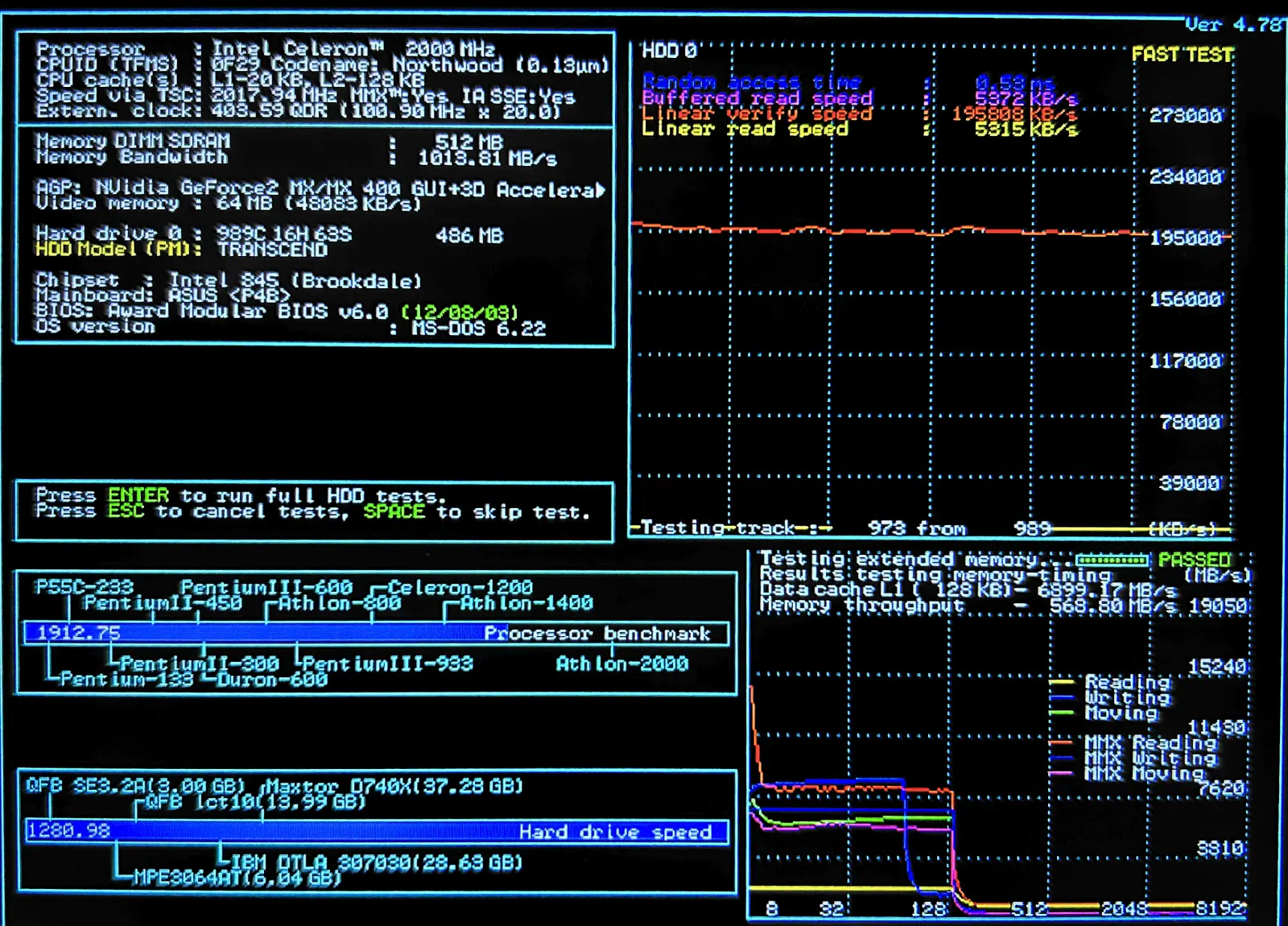

* test wylaczenia zasilania potwierdzil ze bateria trzyma ustawienia i date, boot z cf ok, wyrywkowe testy w dosbench zaliczone

dziala

* na koniec standardowe pranie w zmywarce, zdemontowany caly osprzet, koniecznie trzeba wyjac baterie
* mobo wyglada znacznie lepiej, testy powtorzone i all ok

web:
https://theretroweb.com/motherboards/s/asus-p4b
https://www.cpu-world.com/sspec/SL/SL6VY.html

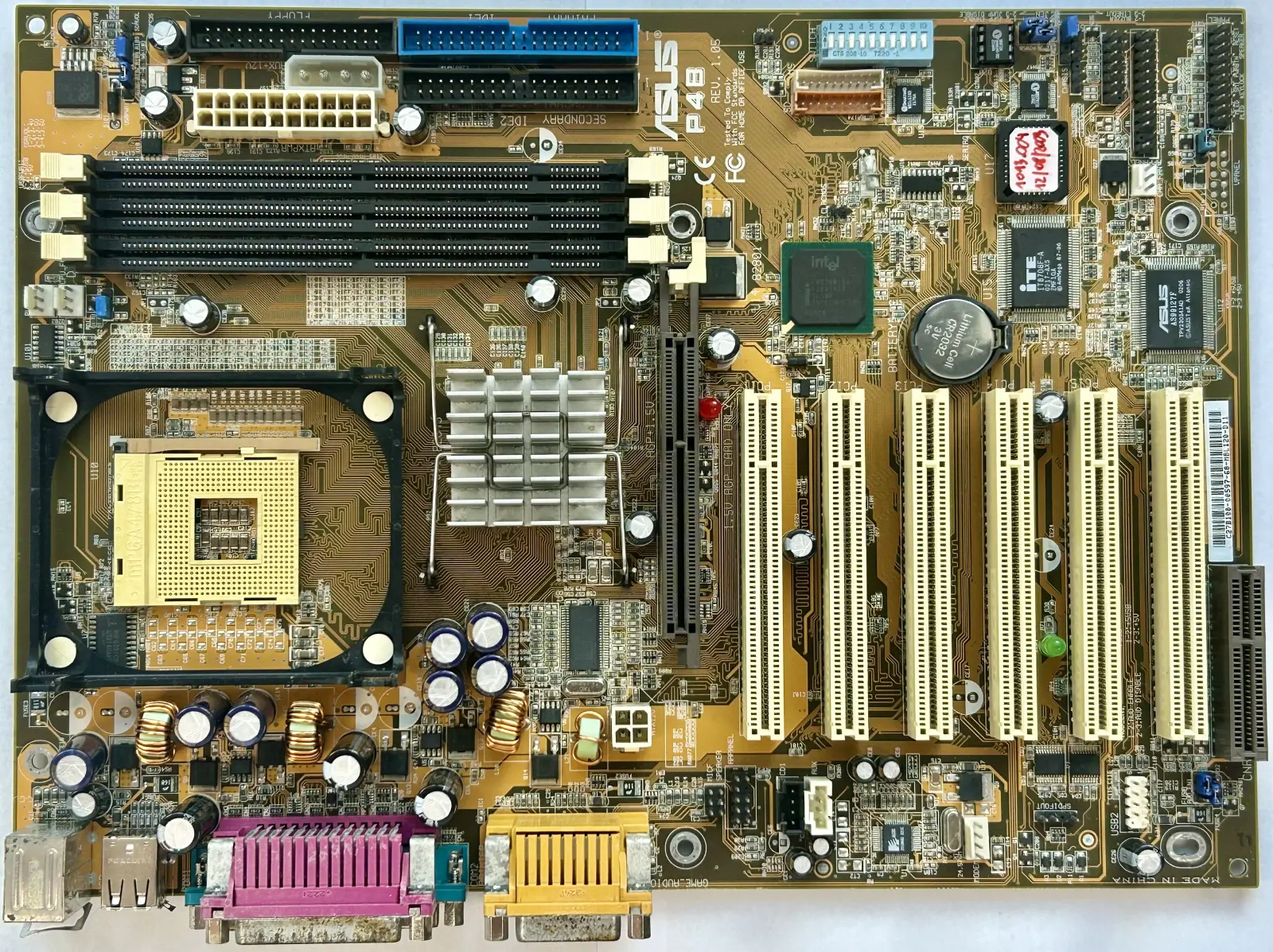

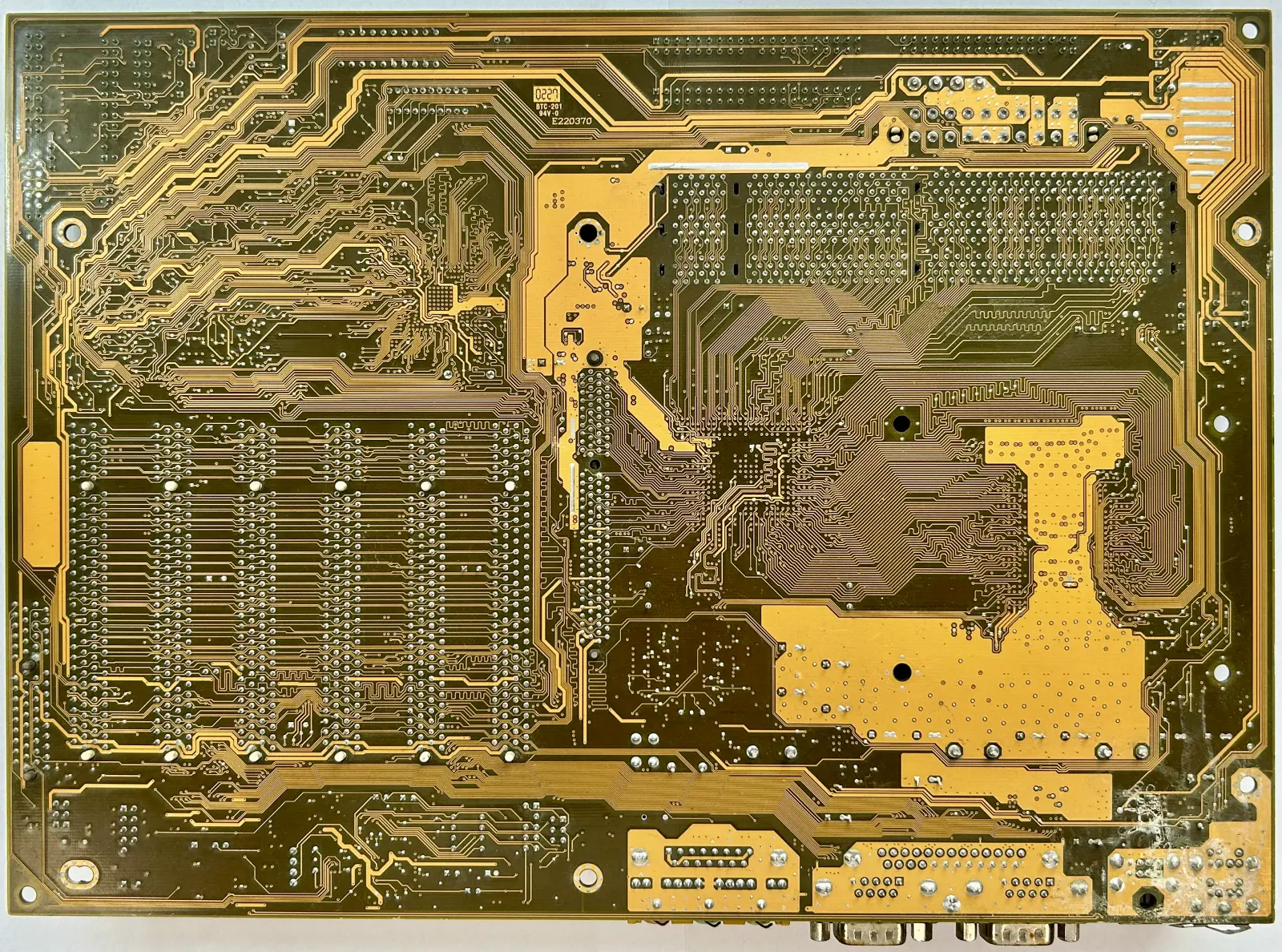

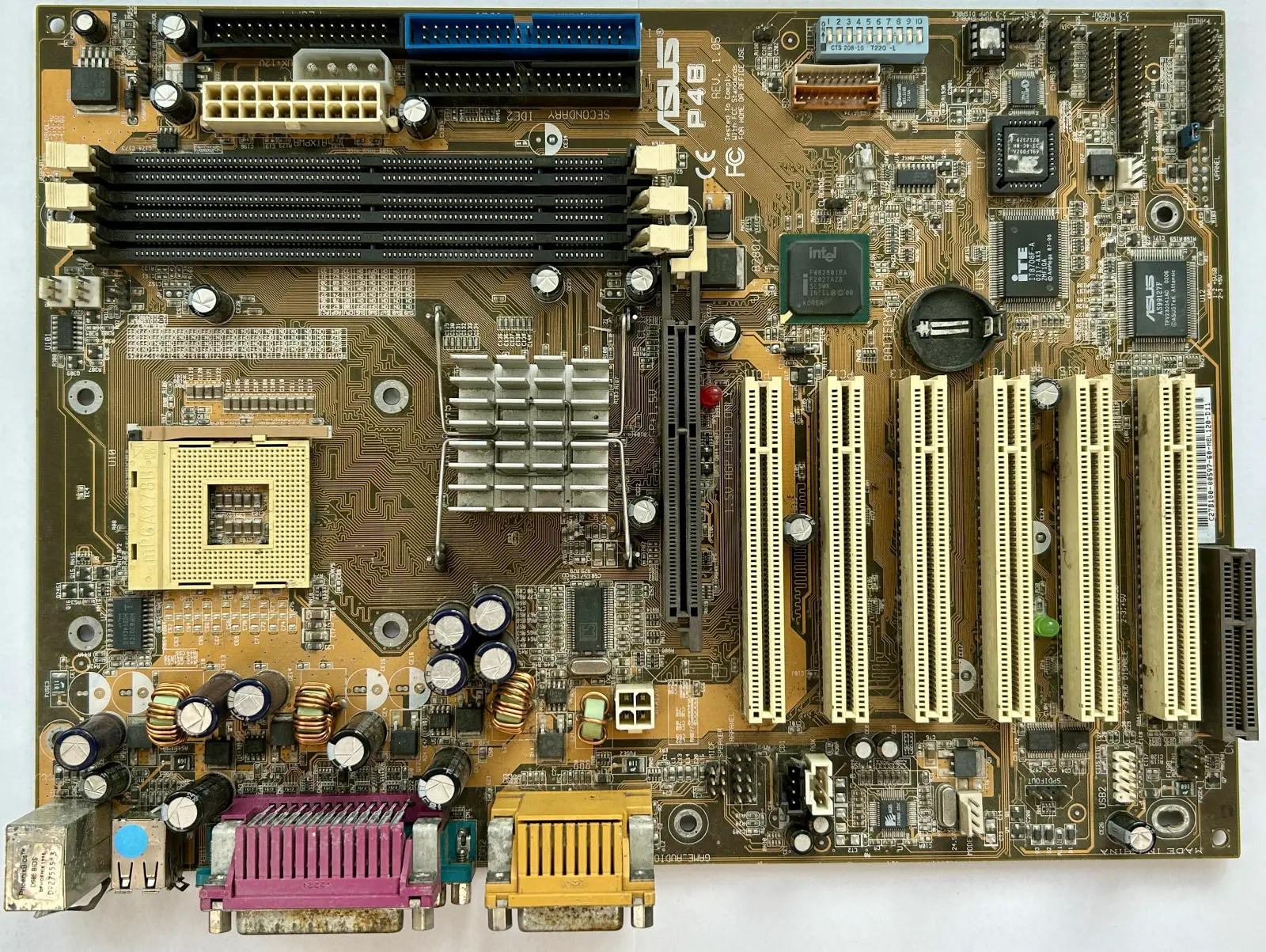

foto: 1-top, 2-bottom, 3-1st-run, 4-old-bios, 5-new-bios, 6-speedsys, 7-final
