mobo: ASUS TUSL2-C (w/o audio)
rev: v1.04
chipset: intel i815EP
socket: s370
cpu: p3/cel coppermine, tualatin
fsb: 60-200
ram: 3xSDRAM, PC100/133, max 512MB
agp: uni 2x 4x
pci: 6x PCI v2.2
form: ATX
bios: award, PLCC32, SST49LF002A, 256KB, naklejka v1010, v1011 z 01/04/2002

src: wlasna, stan nieznany

info:
* plyta odkurzona pedzelkiem i dmuchawka
* kilka duzych capsow spuchnietych w okolicach vcore - do wymiany po uruchomieniu mobo
* brak baterii - wstawiona sprawna
* kilka krzywych goldpinow naprostowane
* opornosci na glownych liniach w normie - mozna odpalac
* zworki przepatrzone, mobo ustawiona w tryp jumperfree/auto, wylaczony keyboard power up, vio default 3.4V
* podlaczona tylko klawka, postkarta i buzer
* mobo sie wlacza i wylacza z przycisku, reset dziala, po chwili syrena ale brak cpu, ram itd.
* wszystkie napiecia ok, 3 wiatraczki dzialaja, mozna montowac osprzet

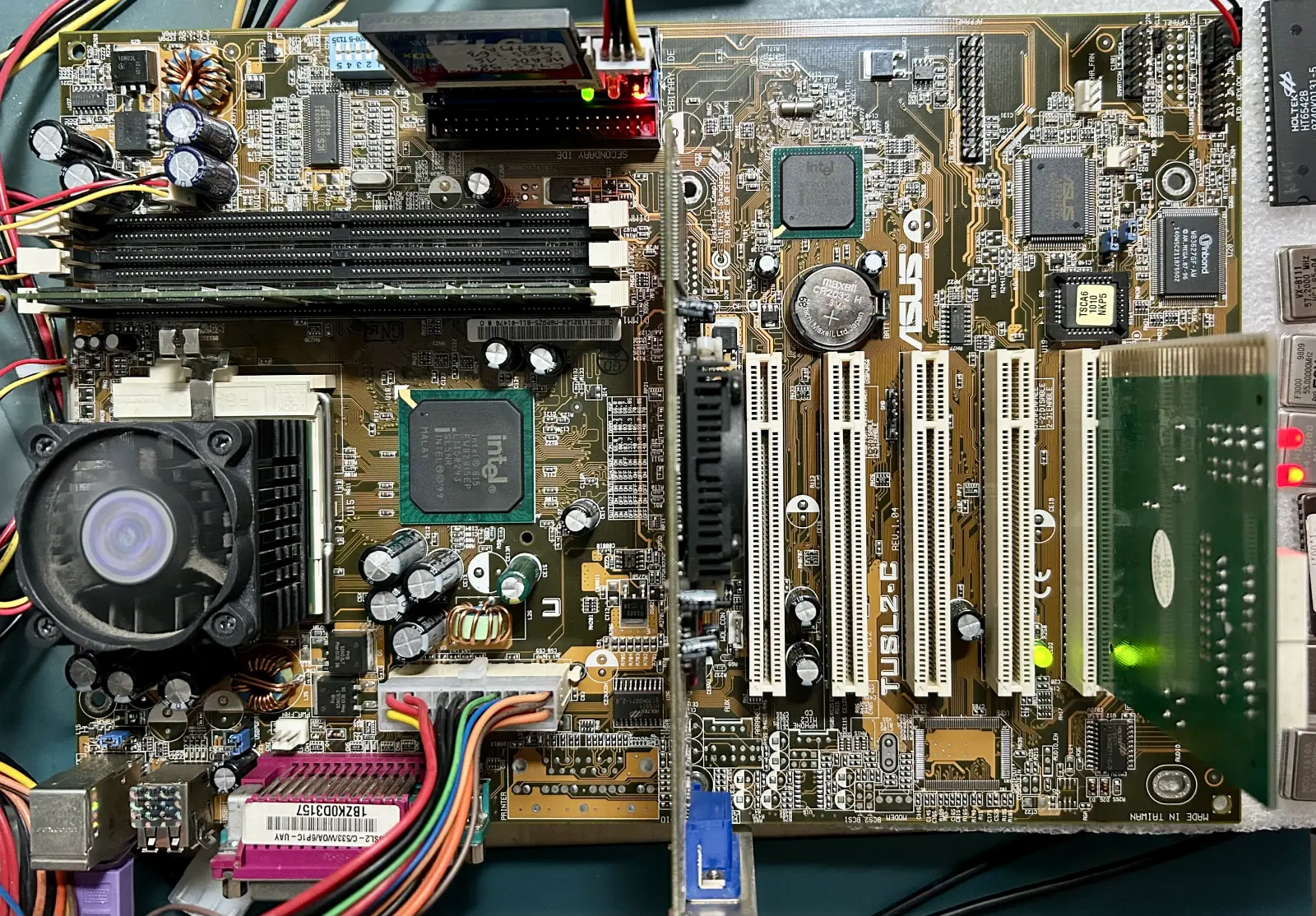

* uzyty celeron tual SL68P 1200/12x100/1.5V, ram 128/133 i gf2mx400/64 agp

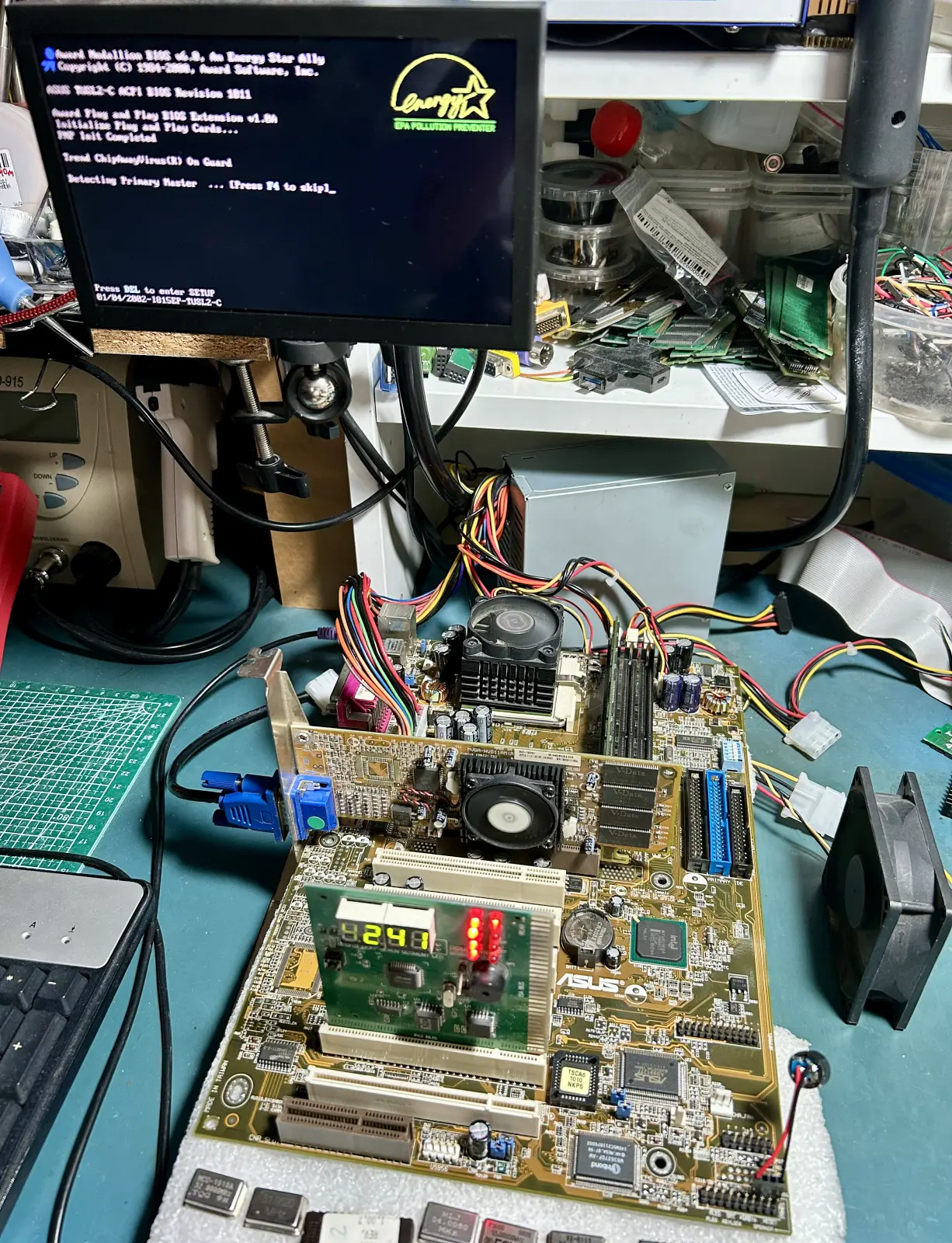

* post zaliczony, bios w starszej wersji 1011 do aktualizacji, tymczasowo ustawiony i zapisany, po restarcie cpu wykryty poprawnie

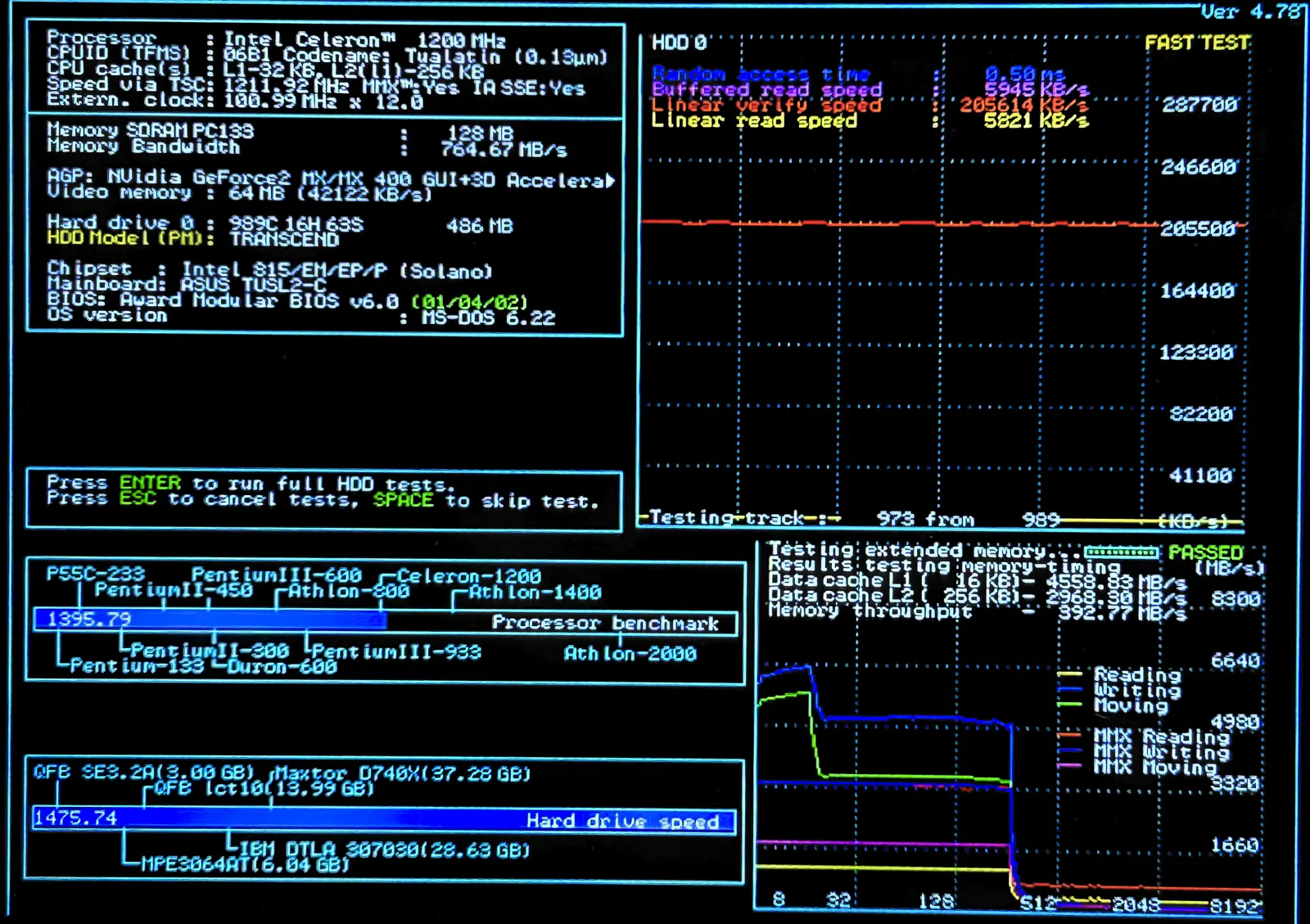

* podpiety dysk cf, boot ok, wyrywkowe testy w dosbench zaliczone

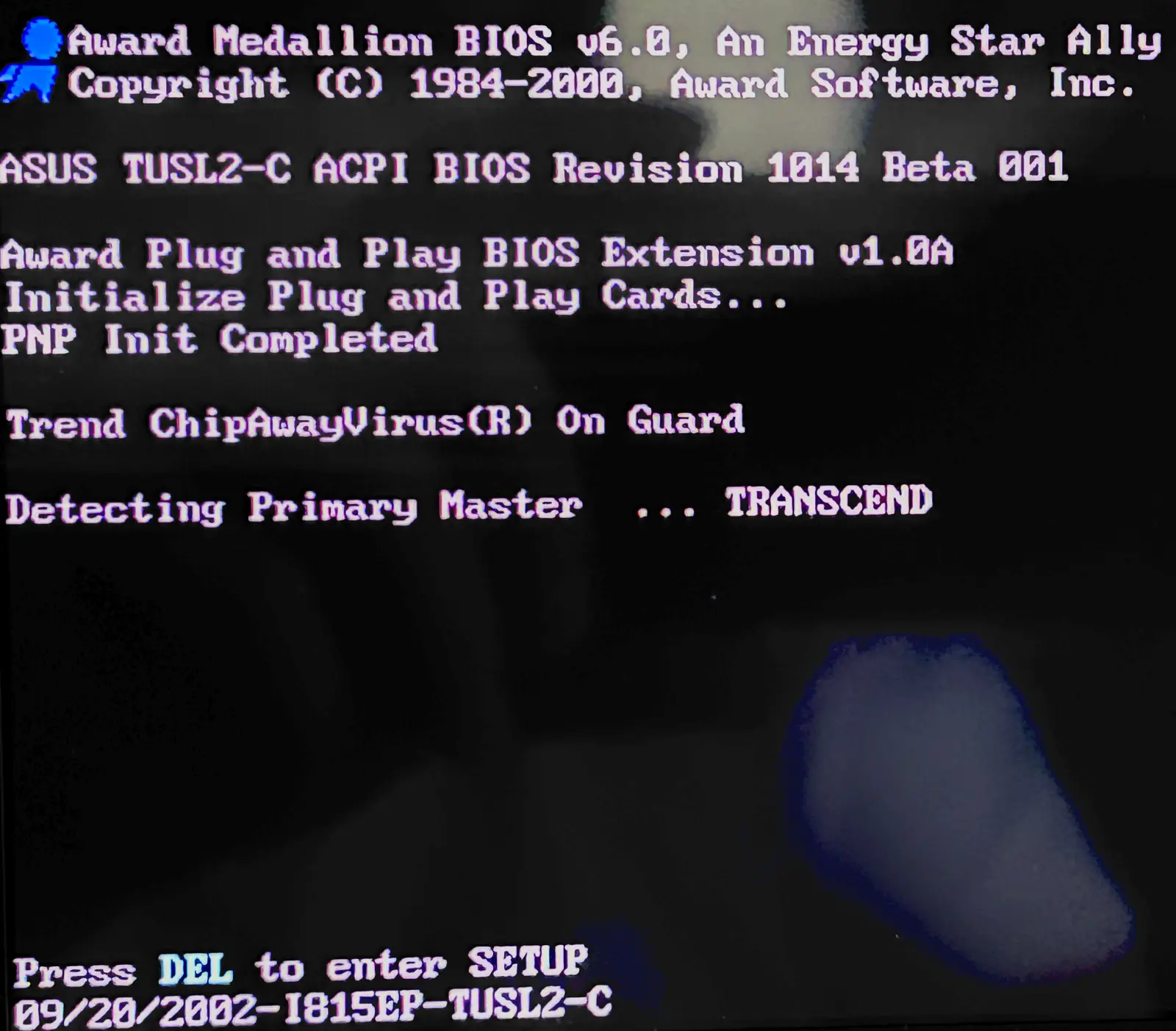

* najnowszy bios v1014.001 z 09/20/2002 wgrany na programatorze, w miedzyczasie dodano m.in. szybszy post i obsluge 48-bit lba dla dyskow
* bios ponownie ustawiony, post jest ultra szybki, testy z dosbench ok, sprawdzony inny procesor celek copper SL5XQ 1000/10x100/1.75V, wykryty i dziala poprawnie
* niestety nie mam zadnego p3 tuala, max to celek 1300/13x100/1.5V, na koniec uzyty w stresie + kamera termo, niestety nie wykazala zadnego grzania spuchnietych capsow, to musi byc jednak wieksze obciazenie, tak czy siak capsy do wymiany, grzal sie natomiast 1 z mosfetow od vcore, stuknal 90* zatem wskazany jest przy tej mobo dodatkowy nawiew, na mostku gornym brakuje radiatora ale on jest ledwo letni, fabrycznie tez nie ma na nim wiatraczka ktory moglby nieco schlodzic okolice - do znalezienia i uzupelnienia
* todo: recap, zielony radiator dla gornego mostka
* zrobiony recap linii vcore, byly tylko 3 duze elektrolity 3300u/6.3V, wszystkie spuchniete, mozna wlutowac jeszcze 4 dodatkowe, ale fabryka poskapila i pewnie zamiast 7x1500 wstawila 3x3300, na pozostalych liniach capsy sa znacznie mniejsze i wszystkie wygladaja ok

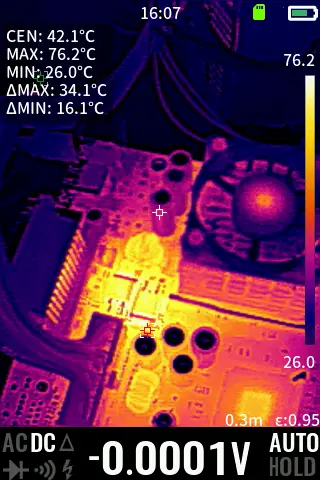

* stres test wykazal ze wymienione capsy maja temp w okolicach 42* i grzeja sie troche mniej niz zasilajace je kondensatory na linii 5V, widac to ladnie w ir, jasniejsze to cieplejsze capsy 5V, mosfet tez chlodniejszy, tylko 76*, jest dobrze

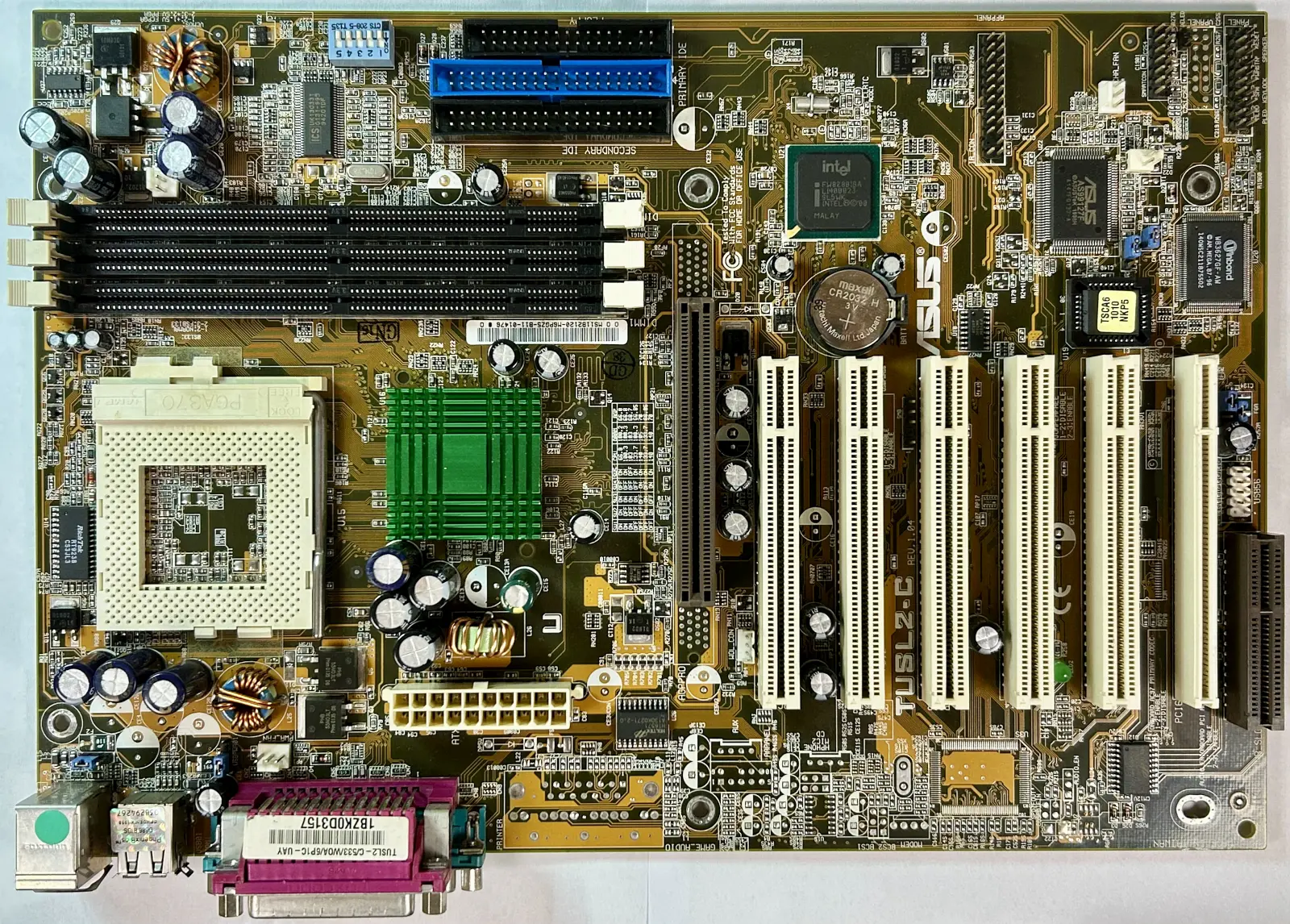

* na mostek naklejony nowy radiator w kolorze zielonym

dziala

web:
https://theretroweb.com/motherboards/s/asus-tusl2-c
https://www.cpu-world.com/sspec/SL/SL68P.html
https://www.cpu-world.com/sspec/SL/SL6C7.html

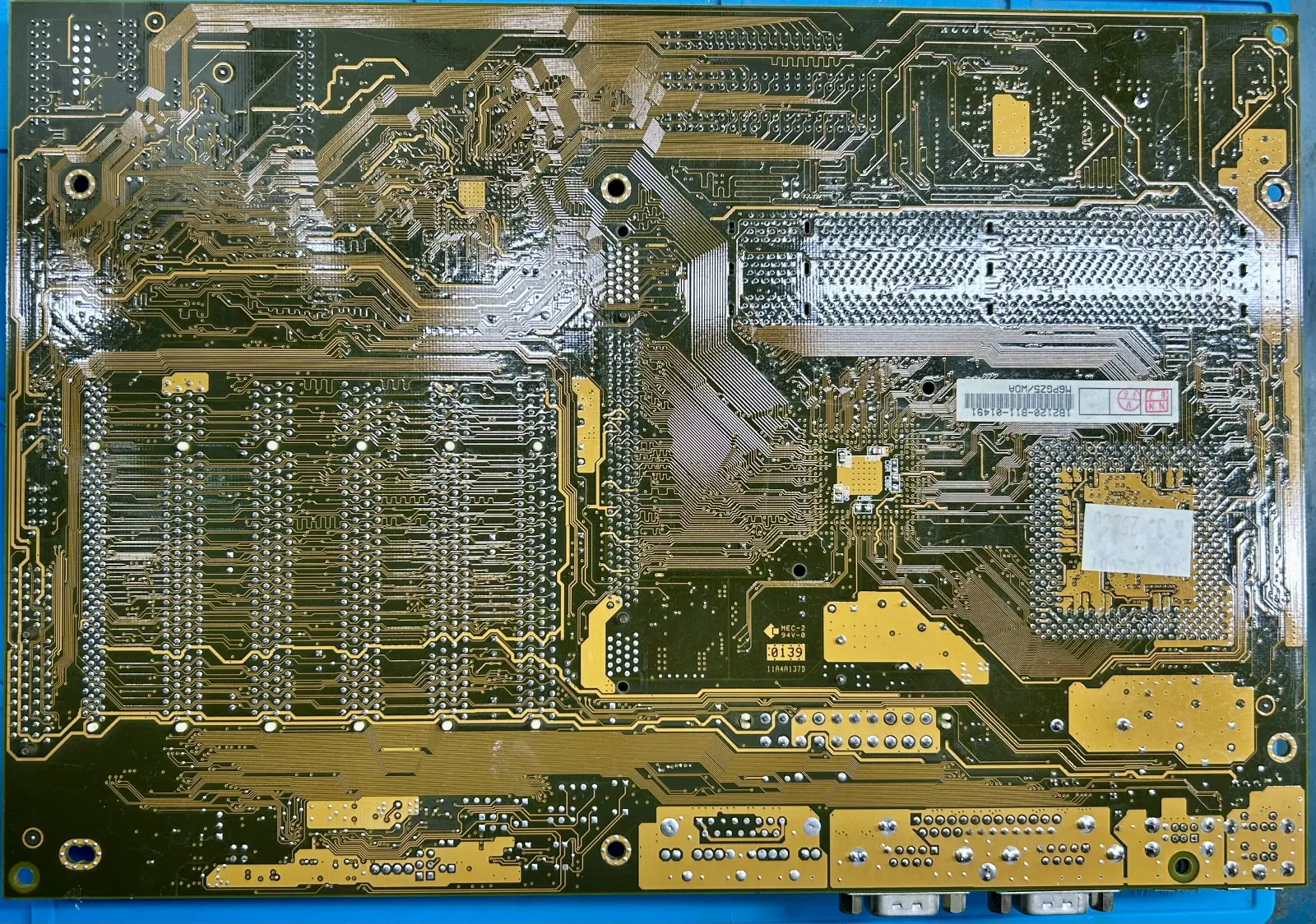

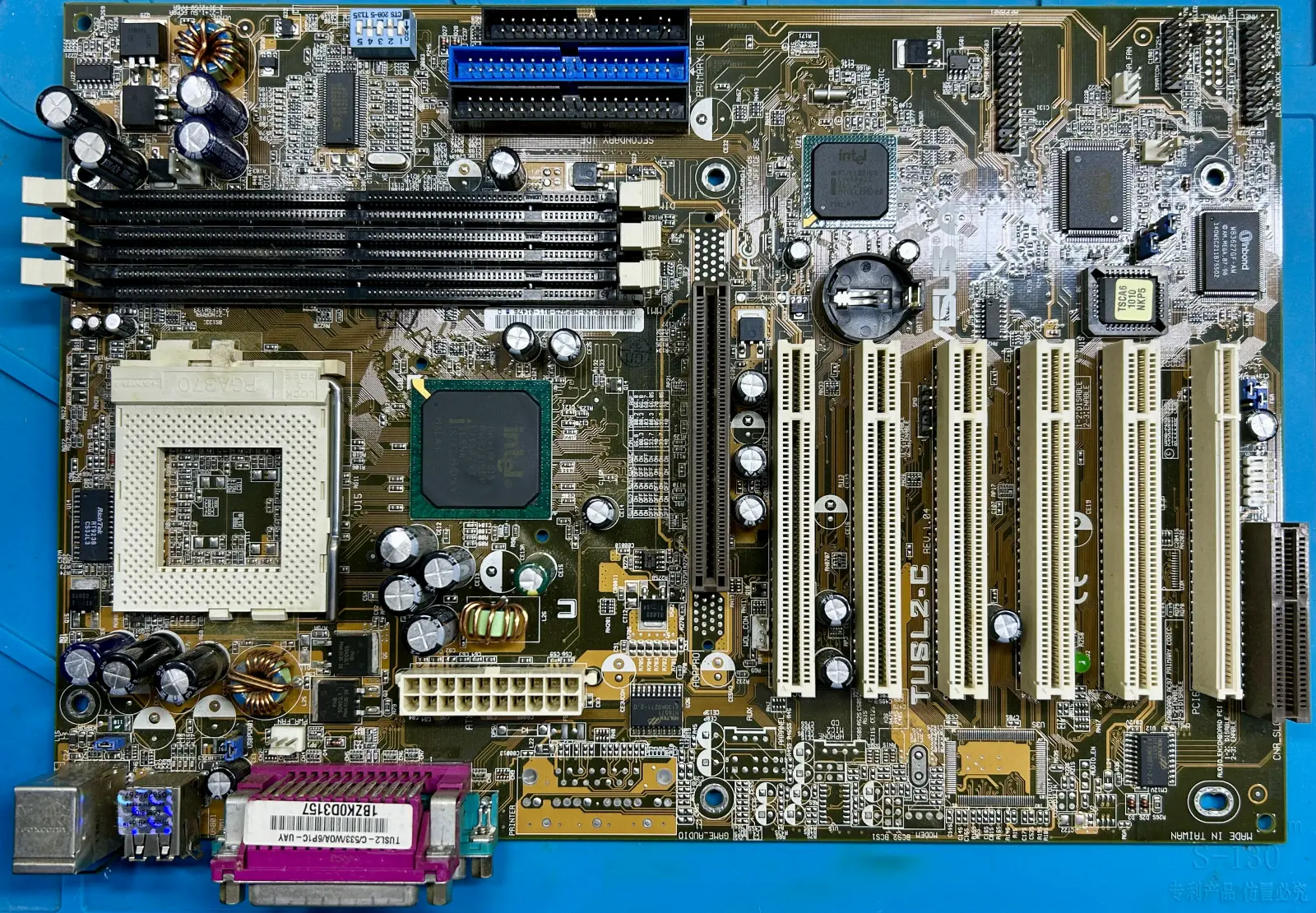

foto: 1-top, 2-bottom, 3-1st-run, 4-test-platform, 5-speedsys, 6-new-bios, 7-vcore-mosfets-caps, 8-final
