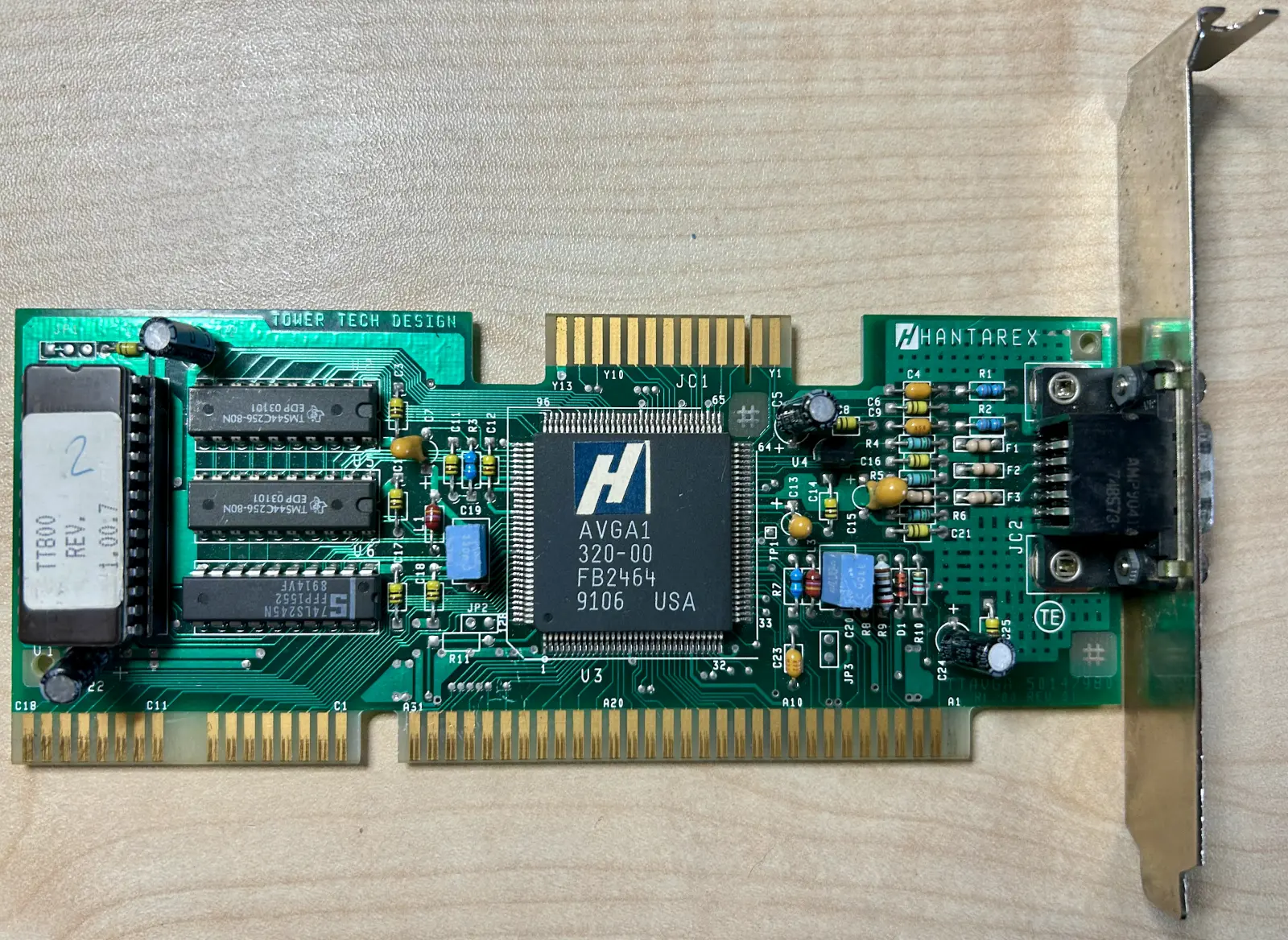

card: Hantarex AVGA1 ISA (Cirrus Logic CL-GD5401)
gpu: AVGA1
dac: integrated
board: TTAVGA 50147980 RL 00
rev: 01
ram: 256KB 80ns
bus: 8-bit
isa: 8/16-bit
directx: -
out: vga, vesa internal
bios: otp, 32KB DIP28, D1.00 07 01.19.91

src: wlasna
* karta zostala przywieziona dawno temu z grecji razem z mobo 386, ktora udalo sie ogarnac i dziala

info:
* karta miala zaslepiony 1 pin w gniezdzie vga, przez co nie mozna bylo podlaczyc monitora, sadzilem ze to jakies nietypowe rozwiazanie ale okazalo sie, ze niektorzy producenci odlaczali ten pin aby nie uszkodzic karty/crt, to #9 ktory mial +5V dla zasilania chipow eeprom w niektorych monitorach - pin okazal sie byc niepodlaczony/float a po jego rozwierceniu karta zaczela wyswietlac obraz
* uzyta standardowa platforma testowa 286 12.5MHz
* testy porownawcze wydajnosci gpu w checkit, wyniki bios video cps/direct video cps:
legenda: A:avga1 256KB 80ns, T:trident 9000i 512KB 70ns, 8/16:isa slot:
A16: 9.36/5.77
A8: 9.74/6.15, landmark video 1104, topbench 23, 3dbench 4.0
T16: 9.94/6.15
T8: 9.94/6.15, landmark video 1601, topbench 27, 3dbench 4.0
* A8 miala problem z postem, beep lsss ale dziala, moze miec za stary bios, do tego widoczne artefakty na znakach w menu sysbench oraz topbench, prawdopodobnie ktoras z kostek ram jest uszkodzona ew. capsy wyschniete - wlutuje podstawki i wymienie po kolei aby sprawdzic efekt, przy okazji bedzie tester pamieci 256Kx4 wymienie tez stare elektrolity na nowe tantale, na pewno nie zaszkodzi
* zrobilem jeszcze dodatkowo test video ram checkitem i zglosil error, co jest tez widoczne na ekranie w postaci artefaktow, zdecydowanie do ogarniecia
* podczas testow okazalo sie ze karta ma przeprogramowane czcionki i niektore znaki sa wyswietlane jako greckie litery lub krzaczki - do zrobienia reflash biosu
* niestety brak dostepnego biosu ze standardowym fontem, jest tylko ten z greckimi, moze tak mialo byc, kto wie
* w karcie zostaly wymieniony stare capsy ele na nowe tantale 10u
* dodana zostala brakujaca zworka JP3 od 0-wait-states, lecz wydajnosc jest taka sama bez wzgledu jak jest ustawiona
* w miedzyczasie okazalo sie ze gpu to cirrus logic GD5401, znaleziona dokumentacja, karta przeswietlona na mozliwosci oc i nic ciekawego nie ma do zmiany, jest juz "wymaksowana" fabrycznie
* dodany mikromod dla zwiekszenia zegara pamieci mclk ale bez zmian w wydajnosci karty
* poprzednie testy byly przeprowadzone na nie do konca stabilnej platformie, po tunningu karta dziala bez problemow, brak artefaktow itp.
* nie bede wstawiac podstawek, gdyz w miedzyczasie naprawilem innego tridenta ktorym moge testowac jednoczesnie 4 kostki ram
* finalne osiagi na zoptymalizowanej i stabilnej platformie: checkit 10.82/7.96, landmark video 2753, topbench 31, 3dbench 5.0
