Unicorn ENDAT-486TL rev 2B (+iGPU) - nrg: naprawy retro gratów

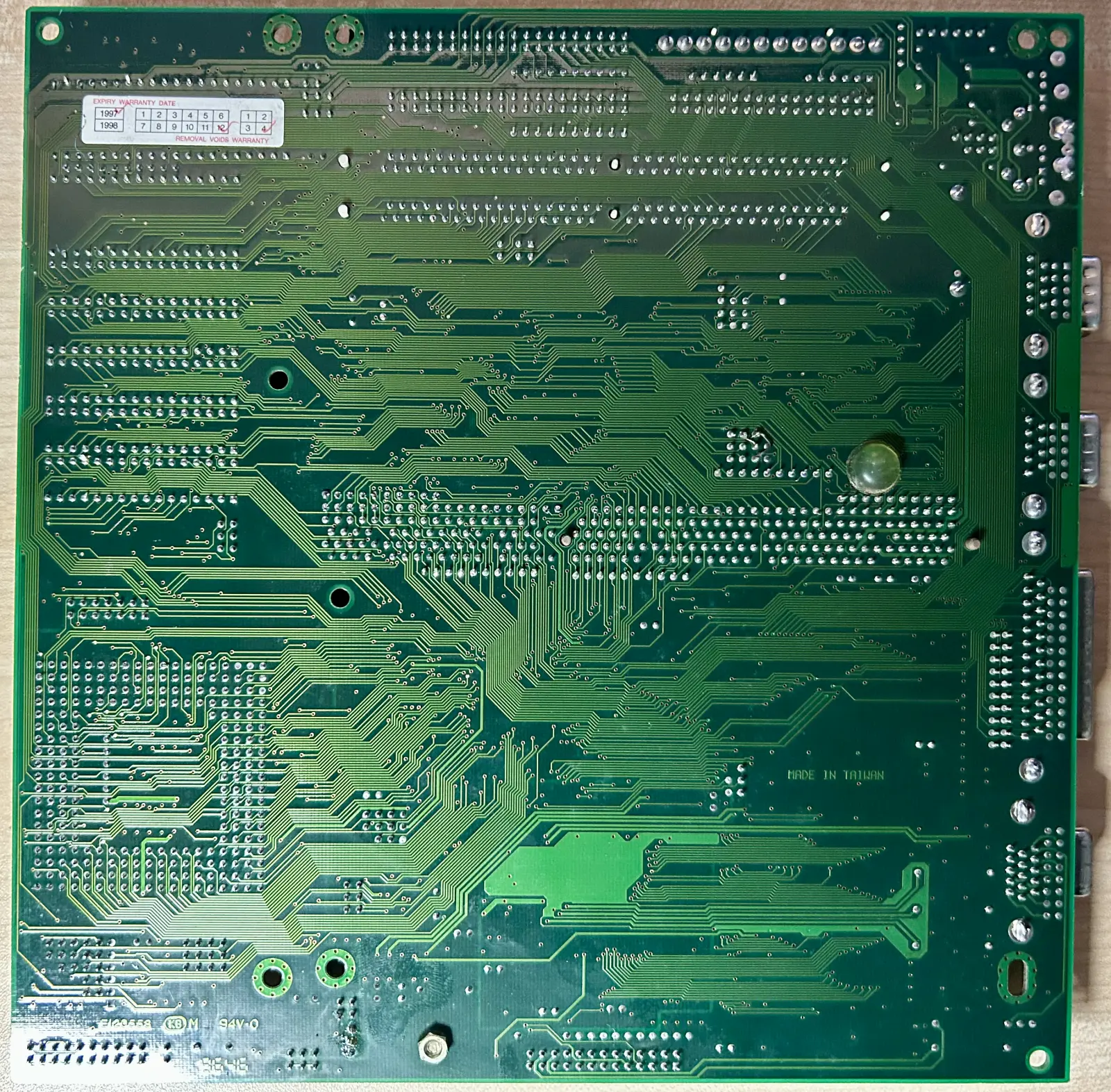

mobo: Unicorn ENDAT-486TL rev 2B (+iGPU)
rev: 2B
chipset: SiS 85C496/497
gpu: CirrusLogic CL-GD54M30-I-QC-A
sio: LGS Prime 3C
socket: s3
cpu: 486 5V/3.3V WT/WB
ram: 2xSIMM 72-pin FPM/EDO, max 128MB
vram: 512KB 60ns FPM 256Kx16 SOJ40 wlutowany, 3 wolne podstawki, max 2MB
cache: brak, max 512KB, 5 podstawek, kostki cache 32/64/128Kx8, tag 8/32Kx8
fsb: 25/33/40/50/60/66MHz
slots: 1x PISA
form: Baby AT
power: AT
bios: award, 128KB DIP28, GS_03A 04/26/1999
clockgen: SC464AYB, 25/30/33/40/50/60/66/80MHz + 8/16 w trybie doze

src: wlasna, kupiona jako stan nieznany/uszkodzona
* plyta nabyta z ciekawosci, posiada zintegrowana grafke currus logic 5430
* na minus brak slotow isa, wymagany jest dedykowany riser PISA->6xISA/PCI ale na szczescie ma wszystko zintegrowane poza audio

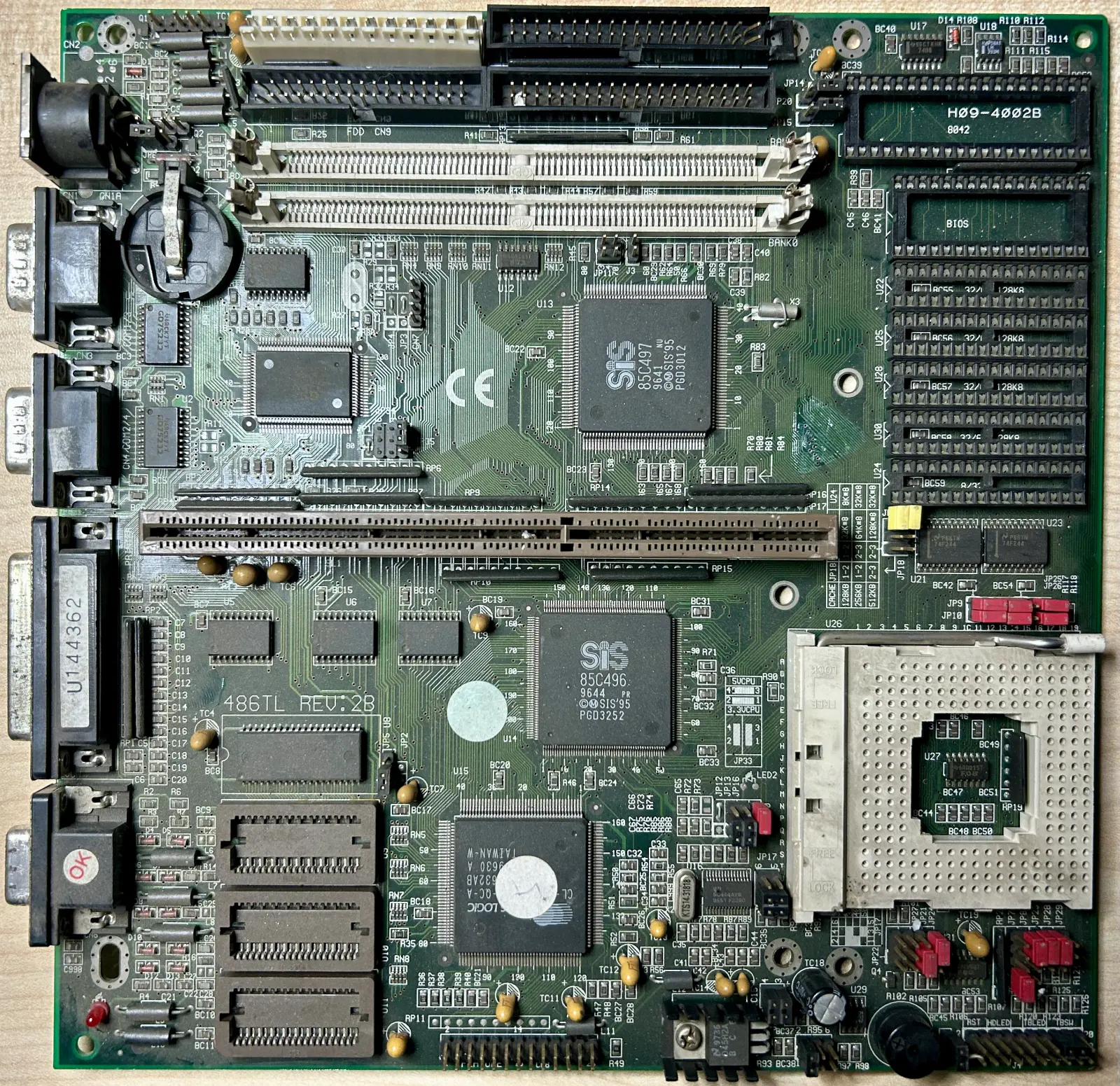

* mobo niekompletna, brak 2 chipow, cache, cpu, ram oraz 3 kostek pamieci vram

info:
* plyta bardzo zakurzona - gruntownie oczyszczona pedzelkiem i kompresorem, plamy potraktowane ipa
* brak chipow bios i kbc - do uzupelnienia
* brak pamieci cache i tag ram, one nie byly pierwotnie obsadzone bo gniazda sa lekko zasniedziale - do wstawienia
* brak 3 kostek pamieci vram 256Kx16 fpm 60ns, 1 jest juz wlutowana - do znalezienia i zamontowania
* brak baterii - do uzupelnienia
* wszystkie podstawki zakonserwowane kontaktem
* ze wzgledu ze mobo jest w oplakanym stanie i moze byc powazniej uszkodzona, zostala odpalona "na zwyca" bez osprzetu, tylko buzer, karta post na lpt i klawka - po wlaczeniu o dziwo dioda led sie zaswiecila, kodow brak ale brak tez "wszystkiego"
* napiecia pomierzone, 5v obecne, vreg podaje 3.3v - jest ok
* wstawiony nowy kbc oraz nowy wczesniej zaprogramowany eeprom 128KB, brak dedykowanego biosu dla wersji TL i uzyty PL, te plyty sa bardzo podobne i nawet instrukcja jest jedna dla obu, biosy moga tez byc identyczne i finalnie powinno wszystko zadzialac, uzyta dedykowana wersja bios dla lgs-prime, poniewaz mobo moze posiadac 3 rozne sio
* ponownie uruchomiona bez cpu i ram - dziala ok, nadal brak postkodow

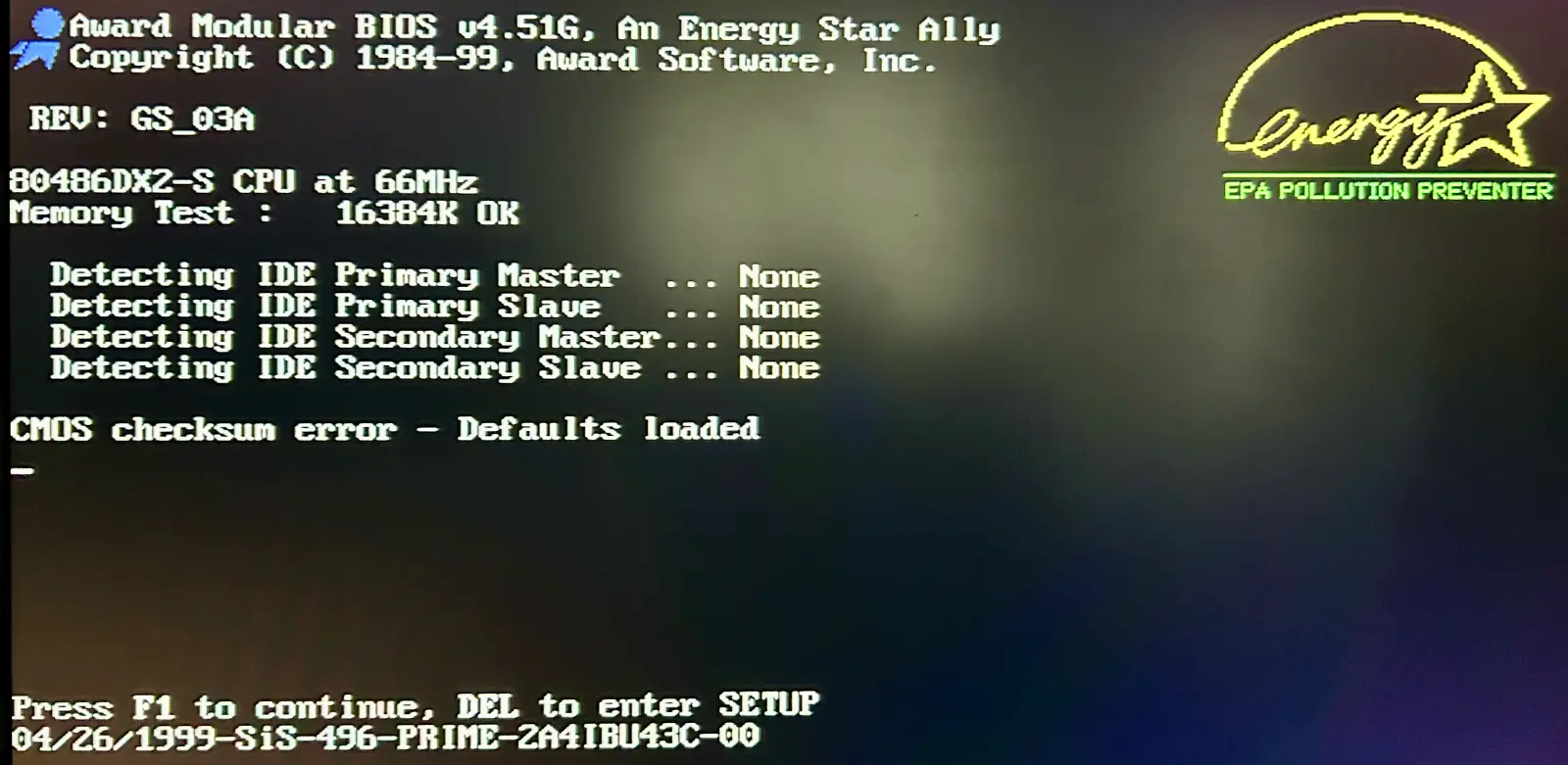

* dodany cpu i486dx2-66, vcore ustawiony na 5v, dodany ram 2x8MB edo i... nadal brak postkodow ale plyta stanela na podsumowaniu post wyswietlajac obraz, czyli dziala najwyrazniej karta post na lpt nie do konca wspolpracuje z tym biosem lub odwrotnie

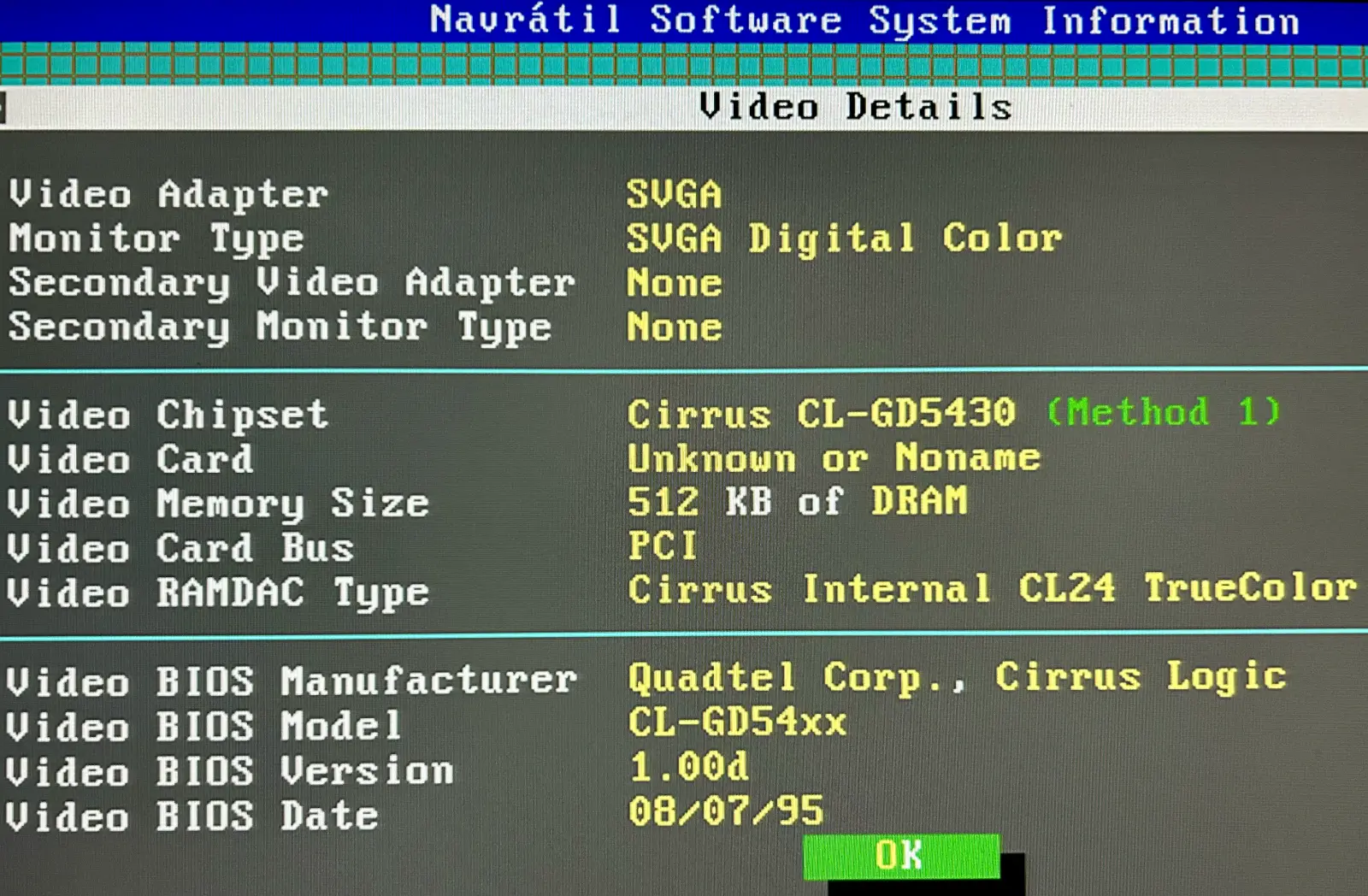

* podlaczony dysk cf 512 z dos 6.22 i dosbench, bios ustawiony, boot ok, wyrywkowe testy zaliczone
* wstawiona nowa bateria, bios ponownie ustawiony, ma on wiele opcji dla oc ale wlaczylem tryb auto, gdyz raczej nie bede jej uzywac do niczego, chyba ze na testy kostek pamieci fpm, dotychczas trafialem tylko wersje edo, takie jakie sa m.in. w voodoo 1/2/rush

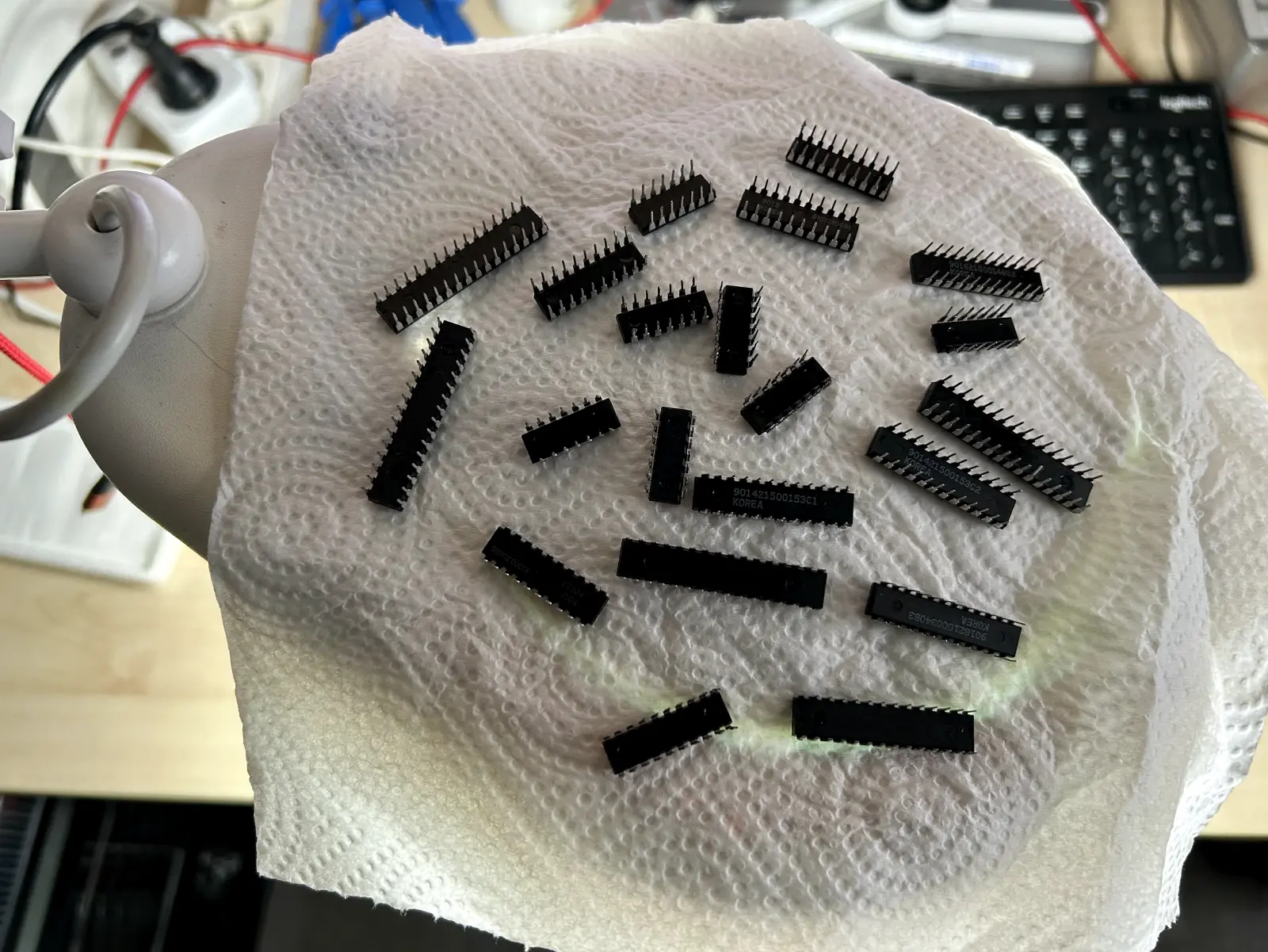

* ze wzgledu na brak kostek 128KB, wstawione z dawcy 4x64KB oraz tag 32KB, lacznie 256KB cache 15ns, chipy zostaly wczesniej wyprane w wannie sonicznej z dodatkiem magicznego plynu i wygladaja jak nowe, nastepnie przeplukane w wodzie i ipa, a na koniec wysuszone na profesjonalnej suszarce do scalakow
* cache wykryty poprawnie 256KB ale freeze na podsumowaniu boot kiedy jest widoczna ramka, wtedy wlasnie wlaczany jest cache, kostki sprawdzone w programatorze i wszystkie 5 ok, wiele kombinacji ze zworkami i bios bez efektu, mysle ze podstawki moga zle stykac, byly dosc brudne i 2-krotna konserwacja nie pomogla, mozliwe ze pomoglby wylut i wymiana na nowe ew. pranie w wannie ud, ale to za duzo roboty - cache do ogarniecia

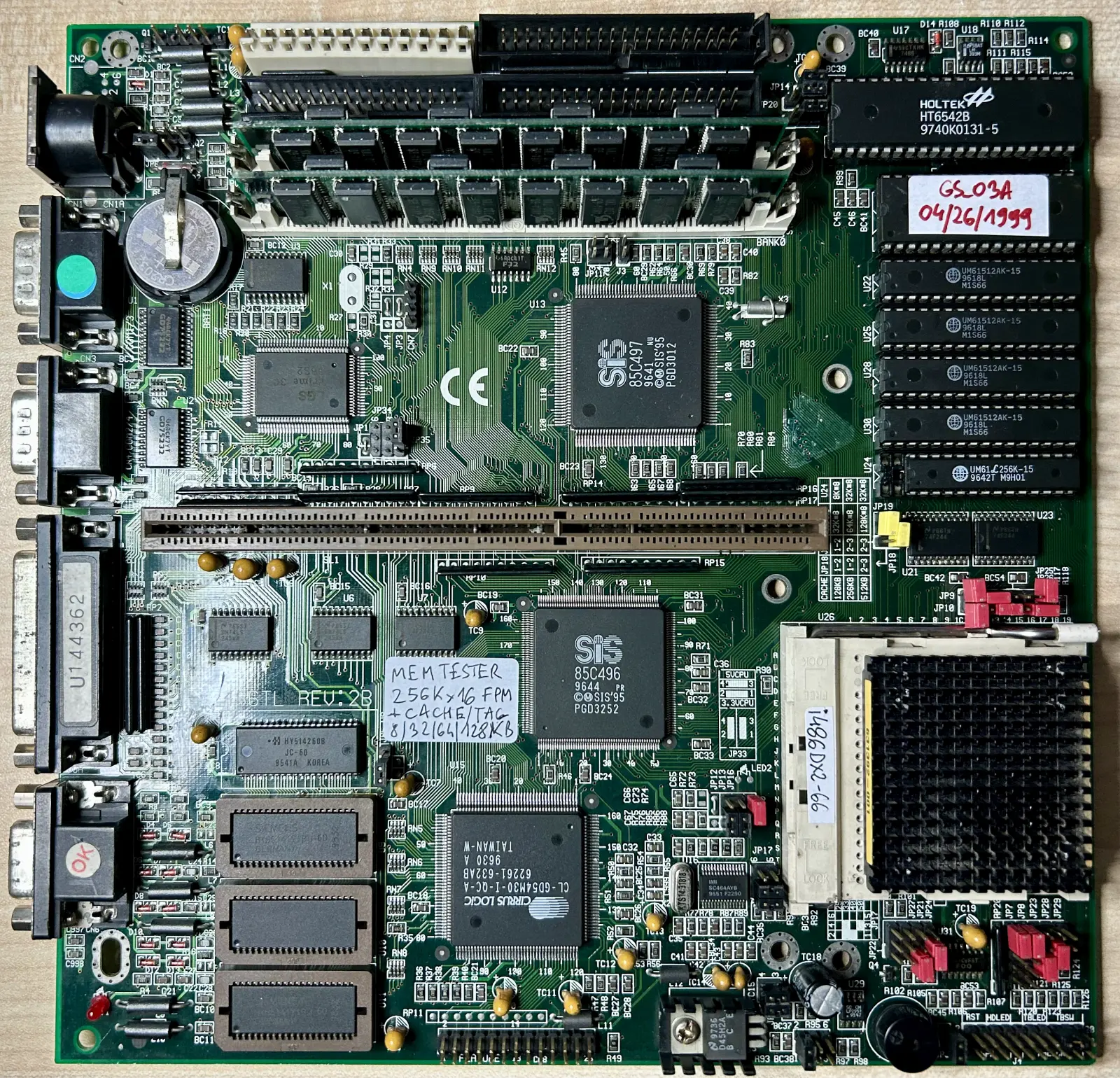

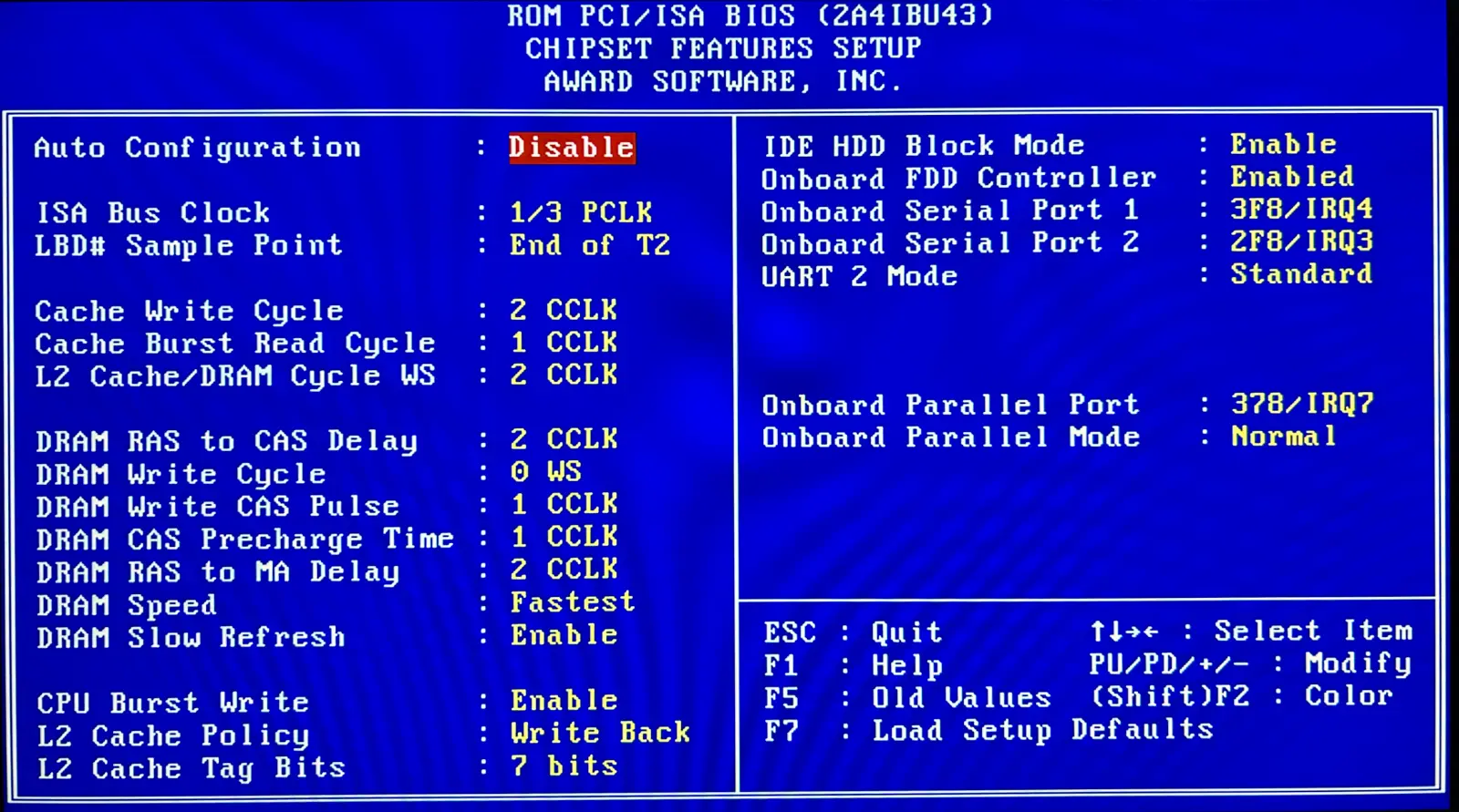

* uzyte 3 rozne sety kostek, 2x15ns i 1x10ns, problemy z post/boot i poszukiwanie 'sweet spot', po jakims czasie mobo sie ustabilizowala i zostala wymaksowana na najszybszych taktach w trybie fastest, uzyte 15ns cache i tag, zostaly rowniez dodane 3 kostki vram 256Kx16 60ns fpm, teraz gpu ma max 2MB i wydajnosc rowniez podskoczyla, ramy zostaly wymienione na 2x16MB 60ns edo+parity, mozliwe ze z szybszymi 50ns daloby sie zejsc z 'RAM RAS to MA delay' z 2 na 1 ale niestety nie posiadam takich modulow, to byla jedyna opcja ktora nie dala sie przyspieszyc i powodowala freeze na podsumowaniu post, pozostale sa wszystkie na max, cache dziala w trybie WB 7-bit (7 cache + 1 dirty bit), wszystkie dostepne testy w dosbench zakonczone pozytywnie

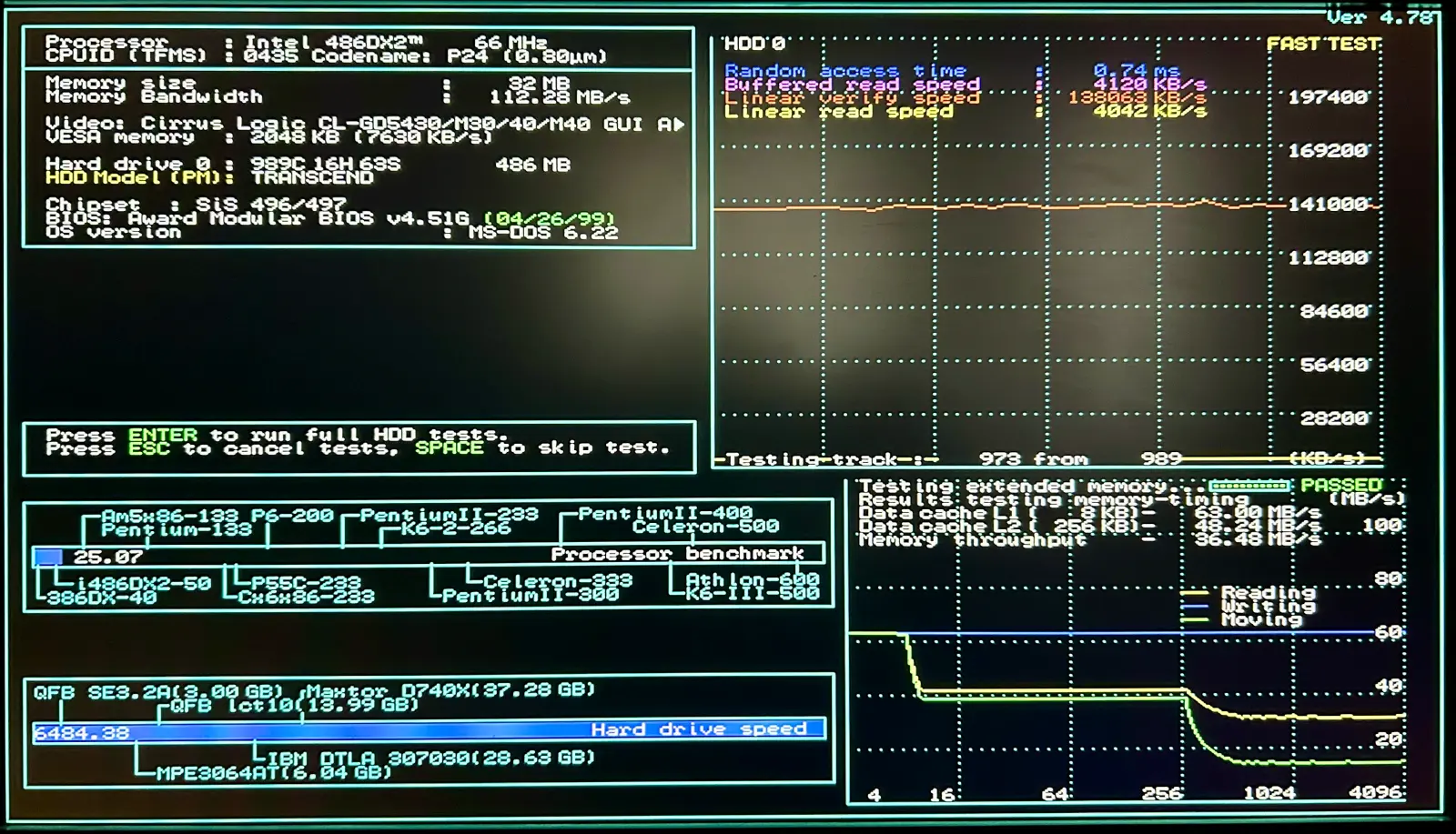

* finalne wyniki dla cpu i486DX2-66 z fsb 33, 32MB ram, gpu 54M30 2MB: speedsys: cpu 25.07/vesa 7635/mem band 112.28/l1 63.01/l2 48.24/mem thr 36.48, topbench: 183-184, landmark: cpu 314.99/fpu 451.7/video 8330, 3dbench 45.4
* kolejny tester dla kostek ram 256Kx16 fpm gotowy, mozna rowniez testowac kostki cache/tag 8/32/64/128KB - 16KB prawdopodobnie tez beda dzialac, do sprawdzenia kiedys
* jedyne czego brakuje to adapter/riser PISA dla ISA/PCI, moznaby zbudowc fajna platforme z najmocniejszym amd 5x86/133 i go nieco pogonic
* uzupelnione 8 brakujacych tulejek dystansowych na zew. gniazdach

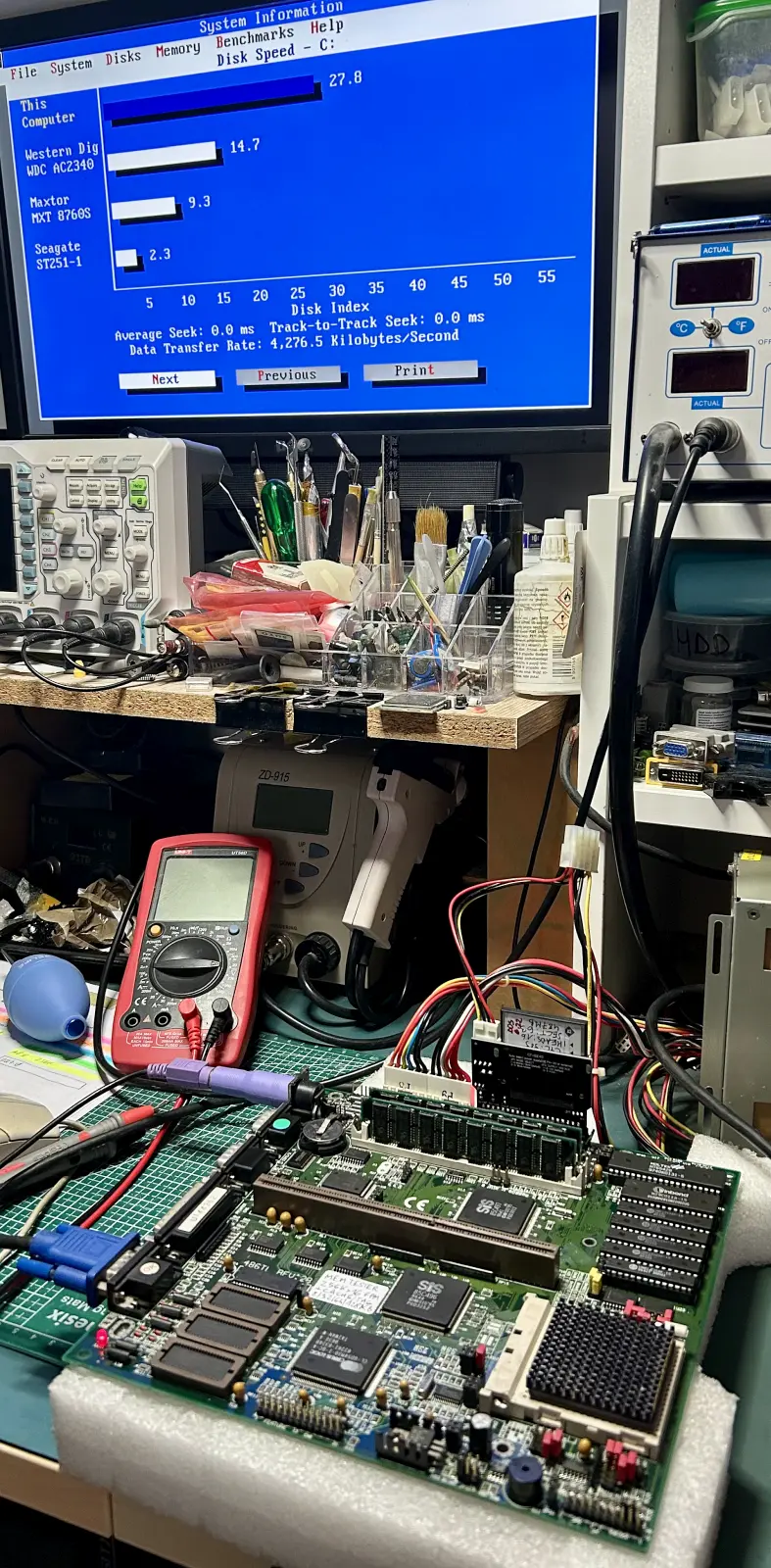

* na sam koniec zrobiony jeszcze test predkosci dysku cf 512MB, 4MB/s deklasuje cala konkurencje
