card: HMC 86314 ISA
gpu: HM86314Q
dac: HM86171-80
board: 86314A
rev: ?
ram: 256KB 80ns, max 512KB (2 podstawki)
bus: 8/16-bit
isa: 8/16-bit (dziala w trybie 8-bit)
directx: -
out: vga
bios: otp, 64KB, DIP28 wlutowany, TVGA rev 2.01, bios v2.14

src: wlasna
* karta kupiona jako stan nieznany
* na retroweb tylko podobna
* brak dokumentacji chipa

info:
* na testy uzyty 286 12.5MHz na chipie TH4100 - dziala

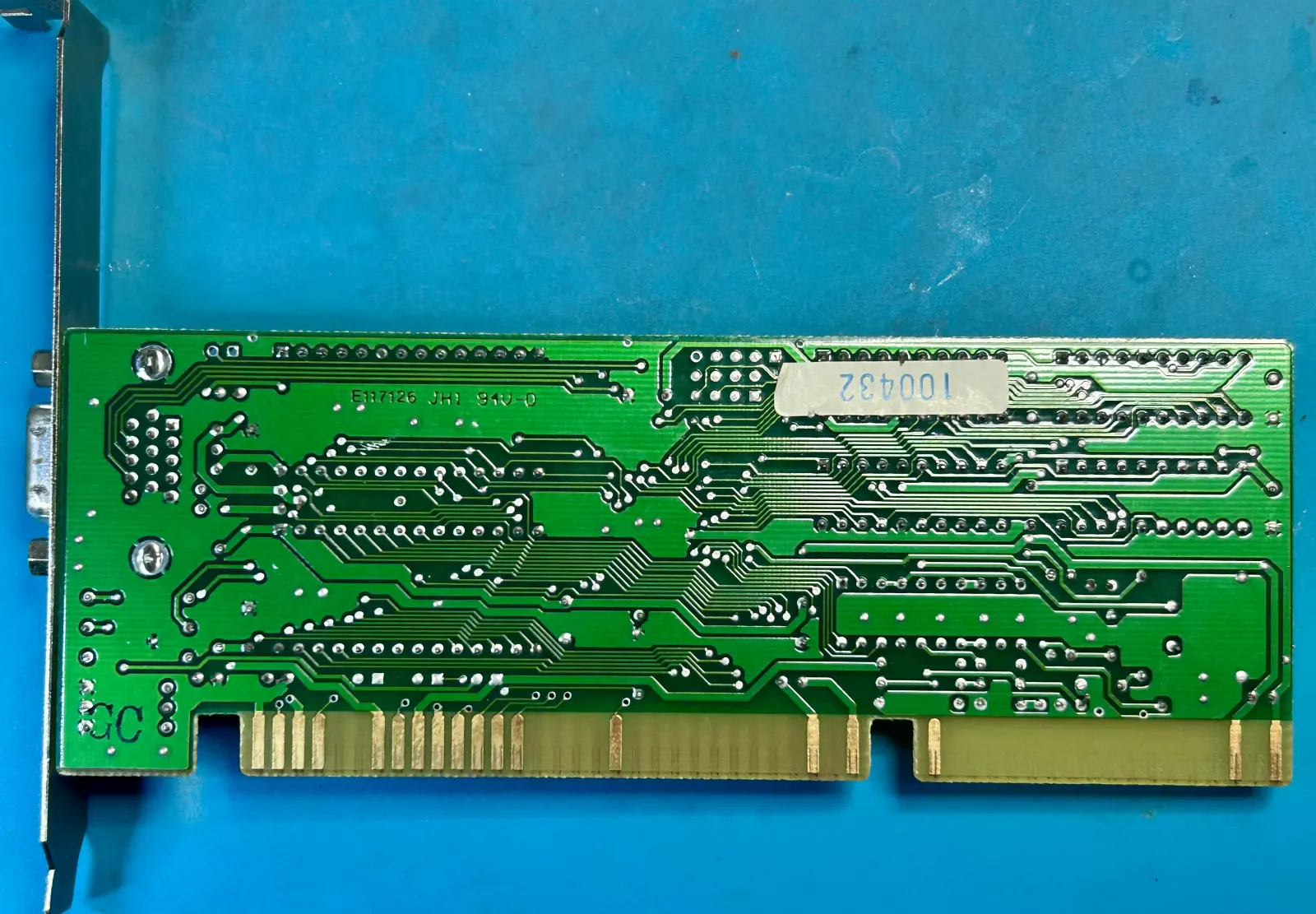

* karta mimo ze posiada zlacze isa 16-bit, dziala tylko w trybie 8-bit, na dodatkowym zlaczu brak gold-fingerow od linii danych a te ktore sa nie zostaly podlaczone, w sumie nie wiem po co, marketing? uzywane jest tylko zasilanie 5V na D16 i masa na D18 - powinna byc idealna do XT

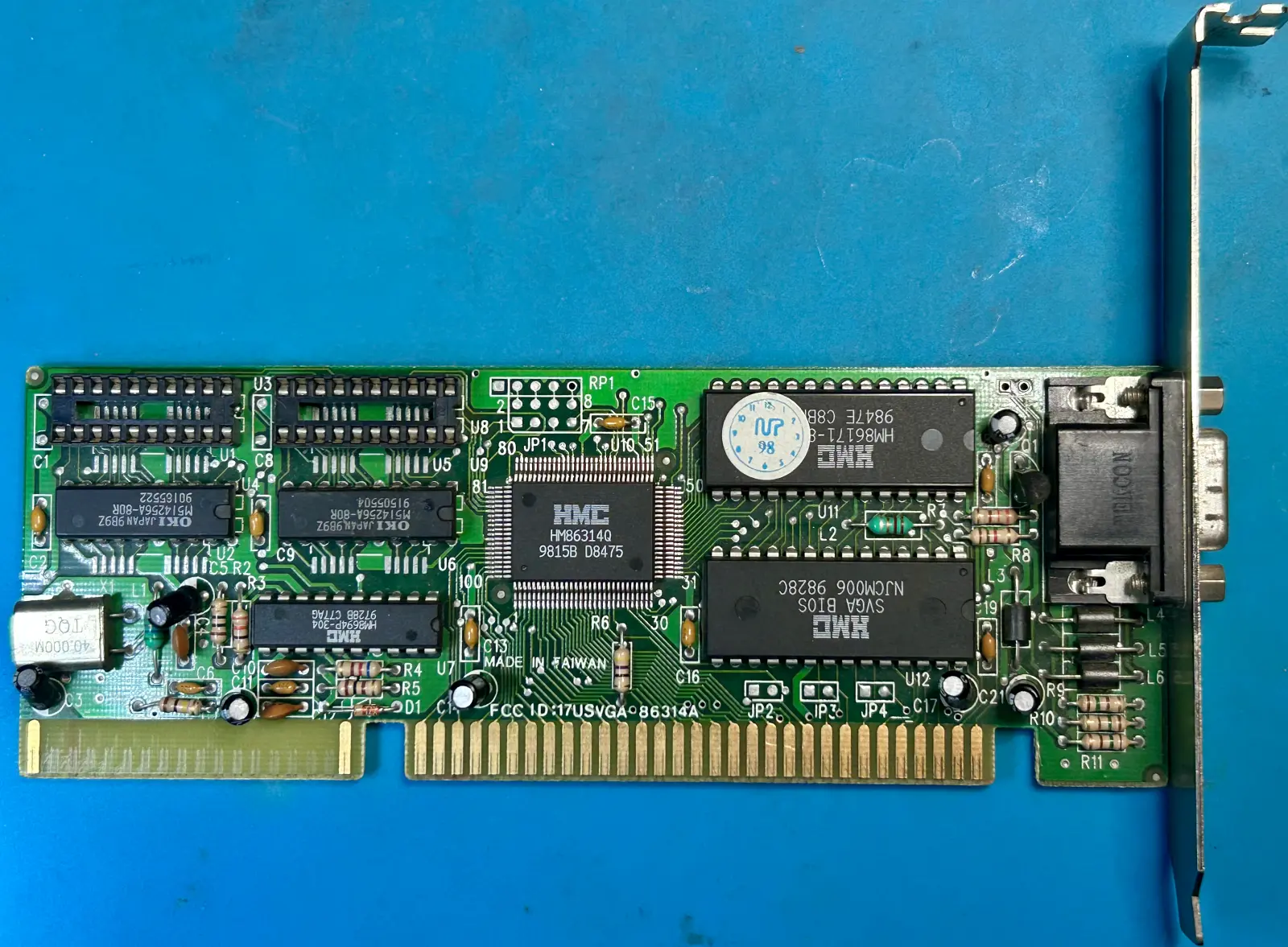

* na pcb 2 puste podstawki, mozliwosc dodania 2 kostek pamieci 256Kx4 i powiekszenia 256->512KB

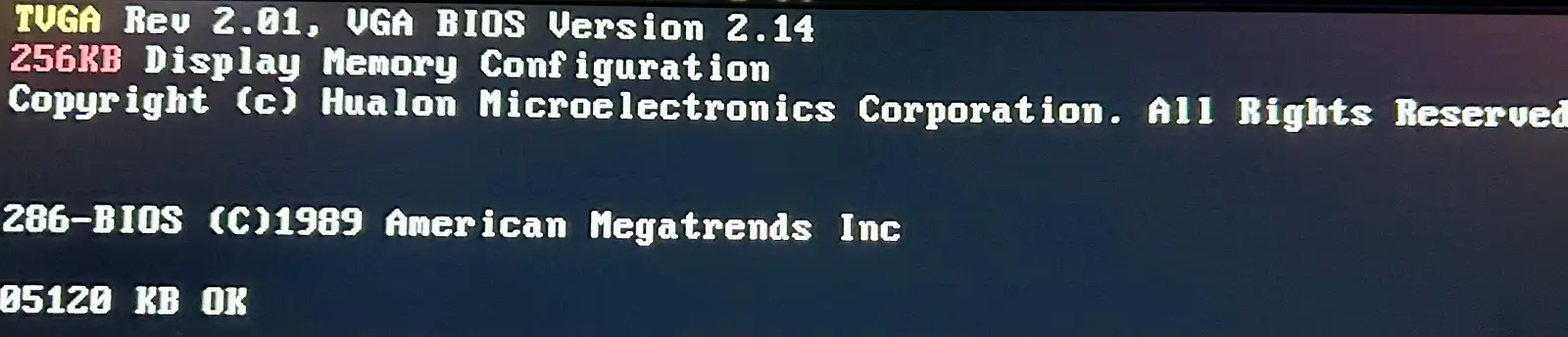

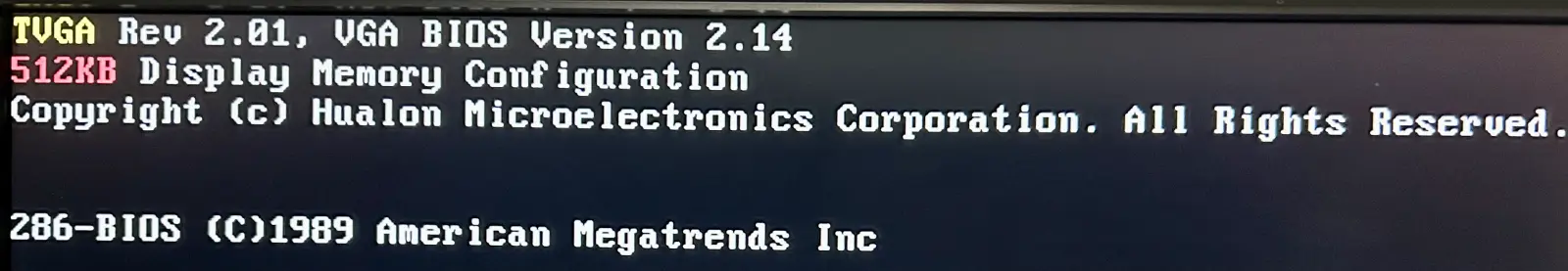

* zrobione testy z 256KB, nastepnie dodane 2 kosci i kolejne testy z 512KB - wydajnosc wzrosla prawie 2x
* finalna wydajnosc w testach: landmark:1278, topbench:28-29, 3dbench:4.8, checkit (xXT):10.36/7.69
* z 512KB wydajnosc jest identyczna w slotach isa 8/16-bit

dziala

todo:
* karta posiada 7 malych elektrolitow 10uF, moznaby kiedys wymienic na tantale
* prawdopodobnie jest mozliwosc wymiany kwarcu z 40 na 44.1MHz, niestety niedostepny, moze kiedys

web:
https://theretroweb.com/expansioncards/s/hmc-s-8
https://vgamuseum.info/index.php/companies/item/173-hmc-hm86314q
https://vgamuseum.ru/gpu/hmc/hualon-microelectronics-hm86304/

foto: 1-top, 2-bottom, 3-post-256KB, 4-post-512KB, 5-final
