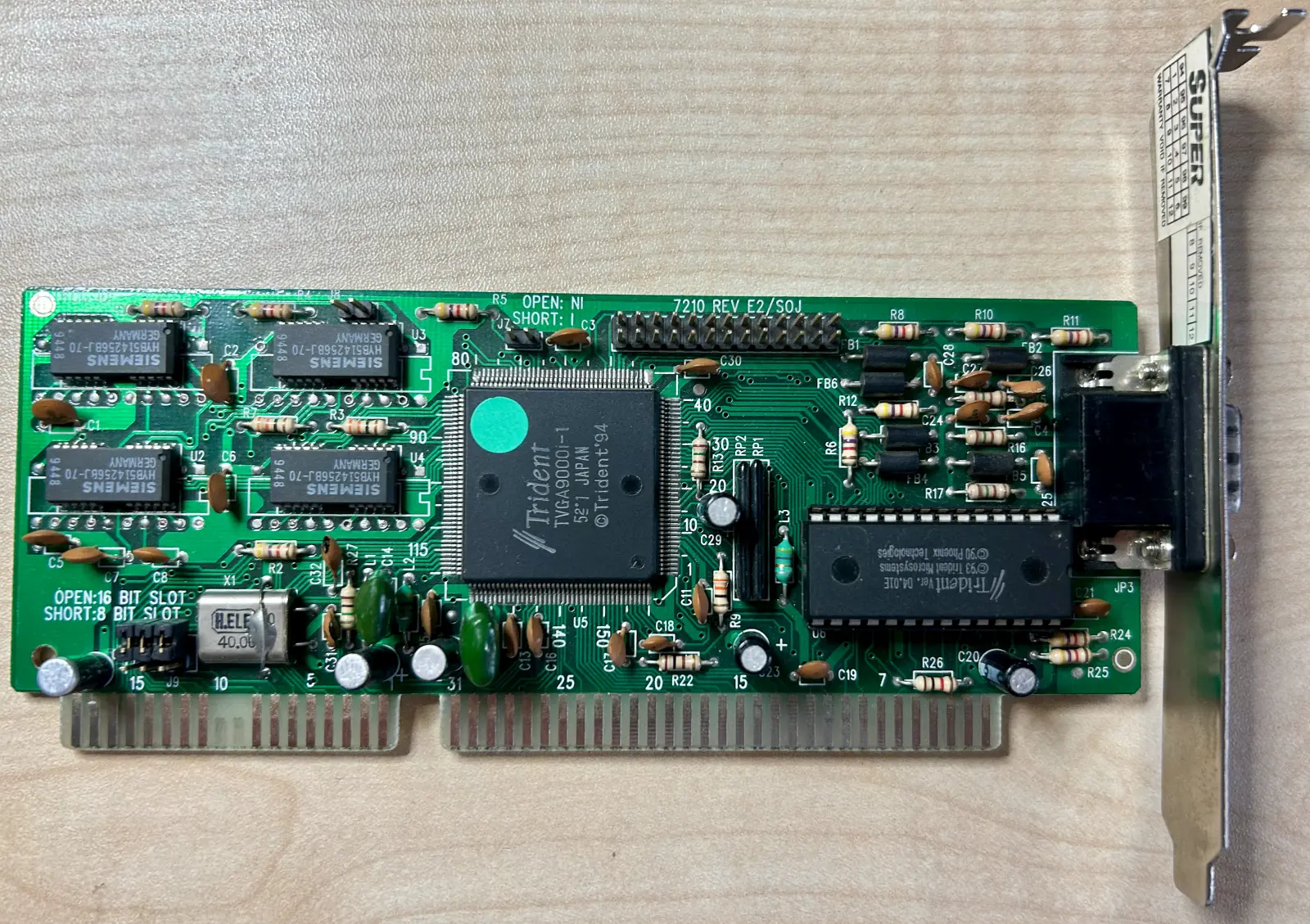

card: Trident TVGA 9000i ISA (HIS 7210 REV E2/SOJ)
gpu: TVGA9000i-1
dac: integrated
board: 7210
rev: E2/SOJ
ram: 512KB, 4x 256Kx4 70ns SOJ26/20
bus: 8/16-bit?
isa: 8/16-bit
directx: -
out: vga, vesa internal
bios: otp, 32KB DIP28, D4.01E

src: wlasna, mam ja od lat
* karta sprawna, czasem uzywana na testy mobo
* posiada 512KB w 4 kostkach 256Kx4, wiec postanowilem ja przerobic na tester pamieci od innych vga na isa oraz plyt xt/286

info:

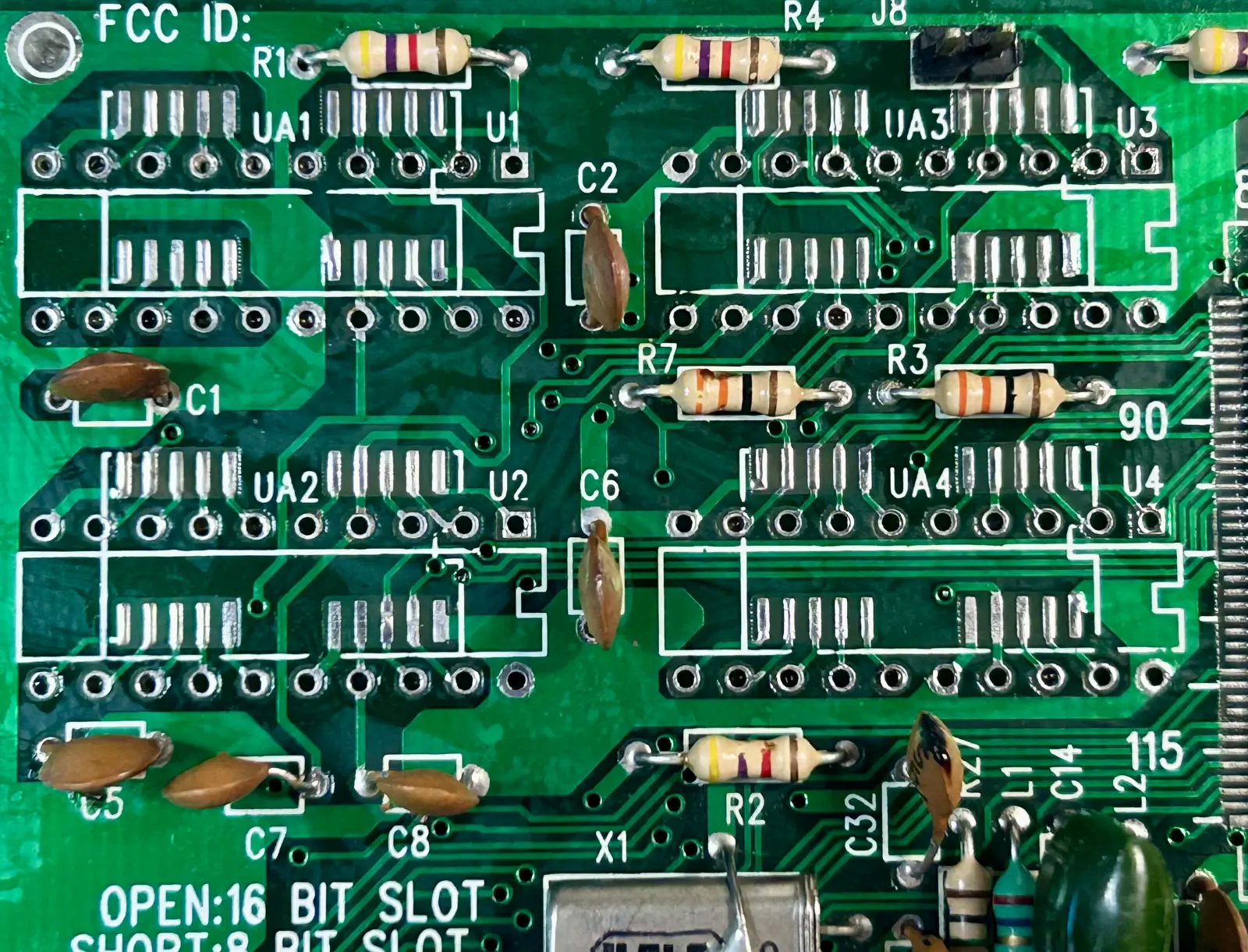

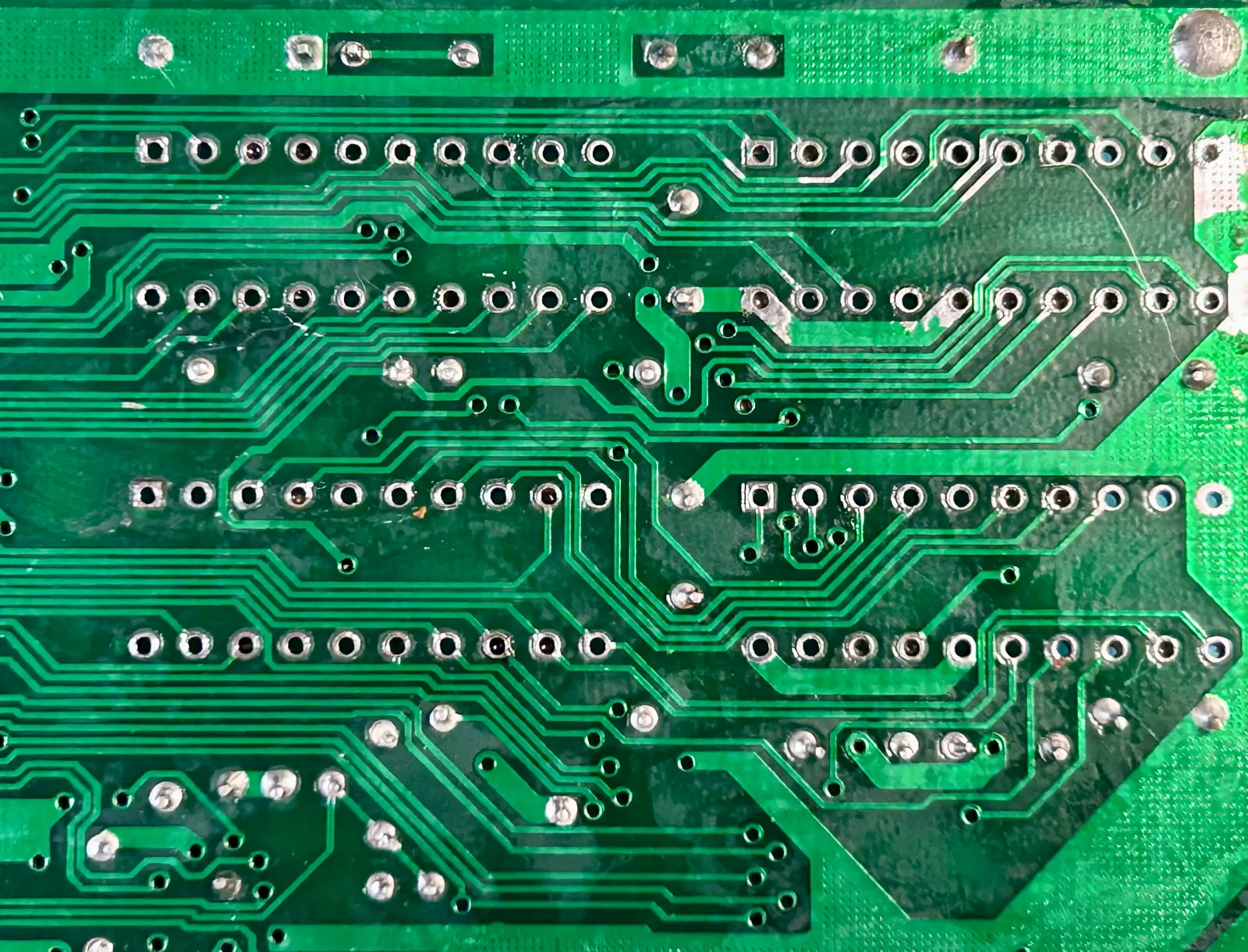

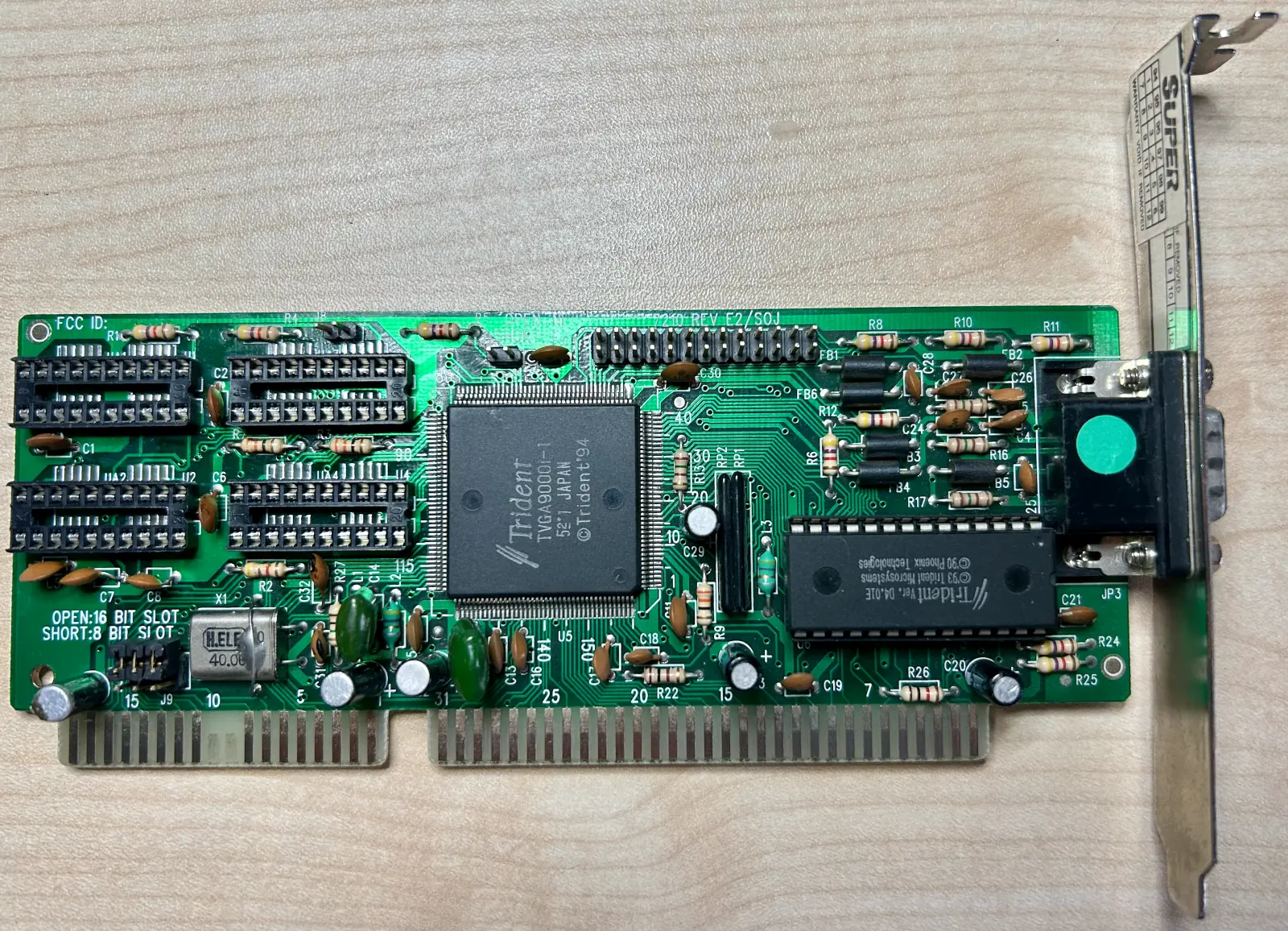

* 4 kostki soj wylutowane hotem i wlutowane 4 podstawki DIP20
* na testy wydajnosci uzyty 286 12.5MHz na chipie TH4100, platforma zostala wymaksowana, zadnych bledow i artefaktow, finalne osiagi: checkit 10.82/7.69, landmark video 3052, topbench 35, 3dbench 5.1
* do samych testow chipow pamieci uzywam standardowej platformy na slot1 asus p2b/p3 500 i dodatkowo toolsow z dosbench, dziala to znacznie szybciej i lepiej niz na 286

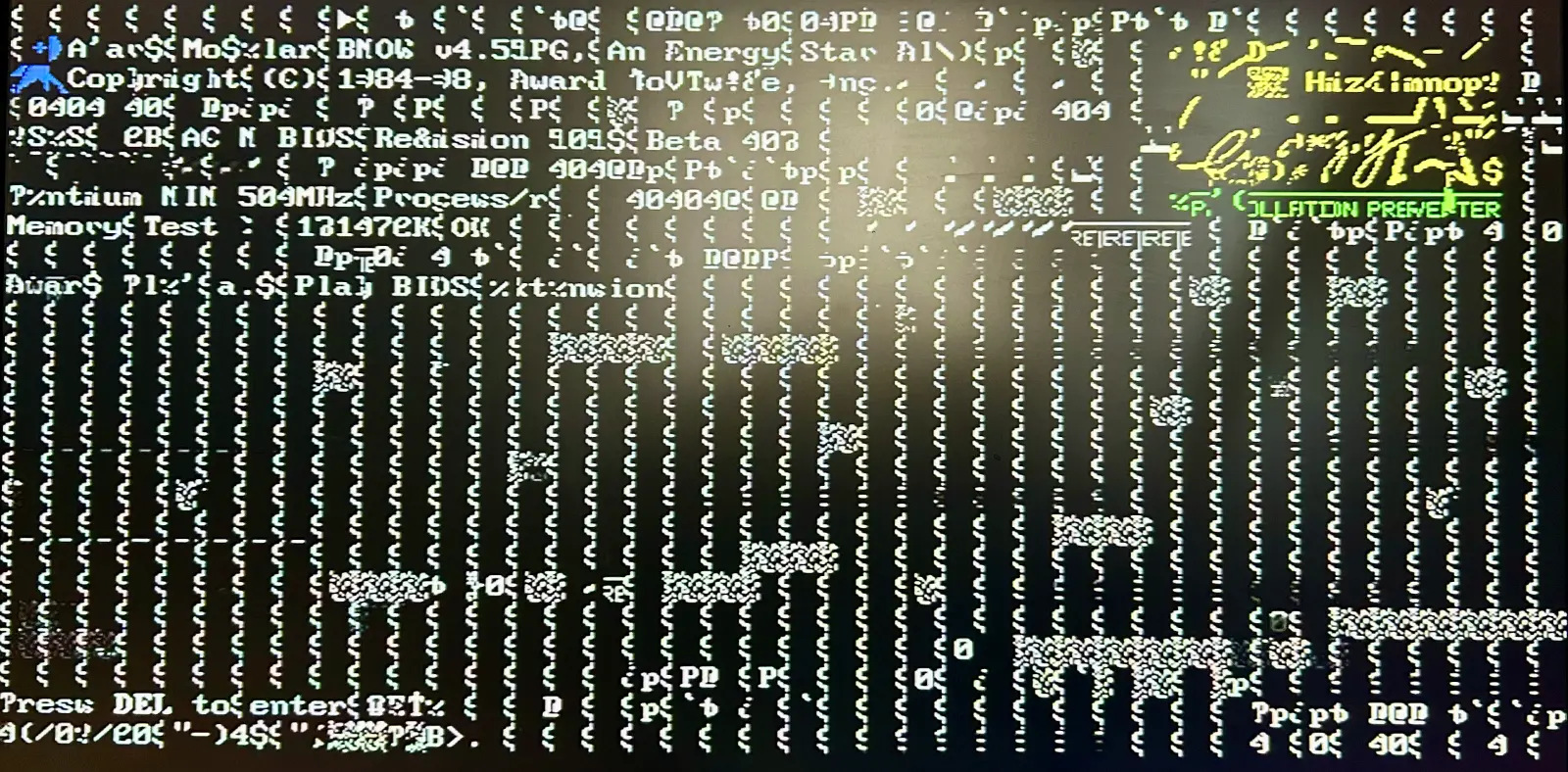

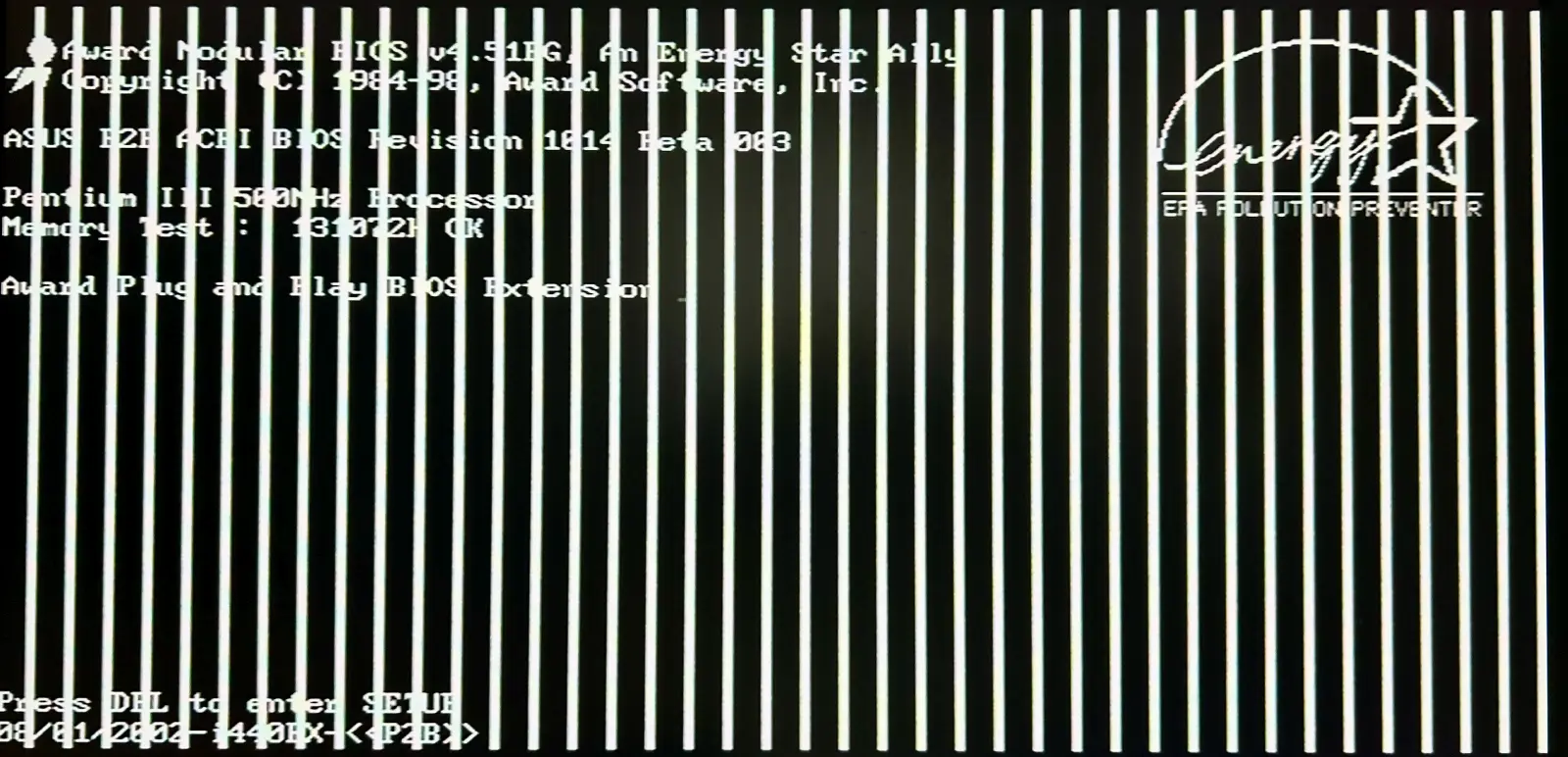

* sprawdzone kilkadziesiat roznych kostek ram, 70/80/100ns, kilka zdiagnozowanych i nieuleczalnych karta swietnie sluzy jako tester

dziala

* todo: karta posiada 6 malych elektrolitow 47uF, moznaby kiedys wymienic na tantale 10u

web:
https://theretroweb.com/expansioncards/s/his-7210-rev-e2-soj

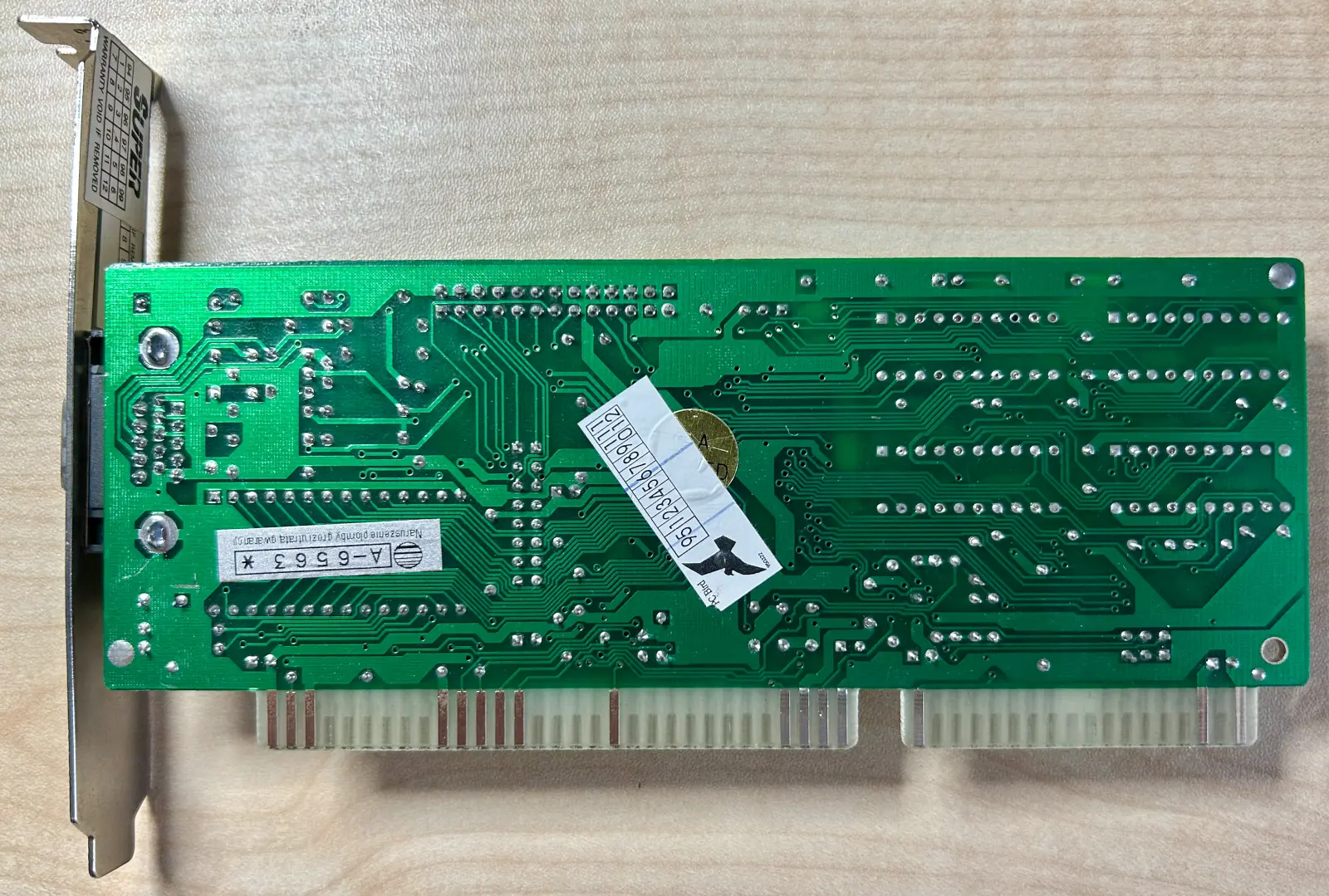

foto: 1-top, 2-bottom, 3-ram-rework, 4-ram-rework, 5-final-tester, 6-10-bad-ram
