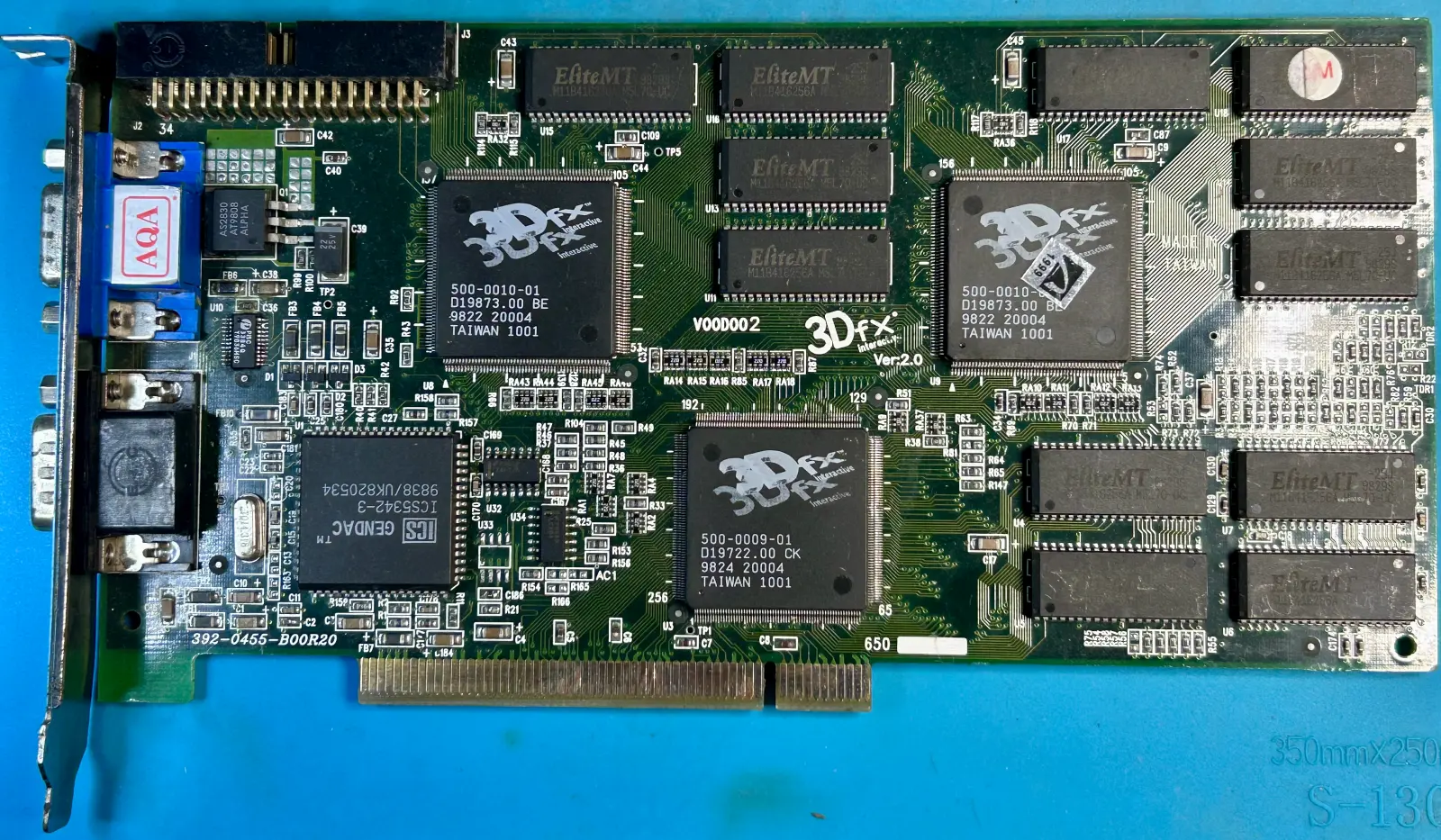

card: 3dfx Voodoo2 (VD203P/12MB)
gpu: 3x3dfx
board: 392-0455-B00R20
rev: 2.0
ram: 12MB EDO 100MHz, 24x256Kx16 25ns, fbi 4MB + tmu 2x4MB
bus: 3x64-bit
pci: 5V
directx: 5
in: vga
out: vga

src: genghiskhan {
karta z szuflady, kiedys sprawna, po wyciągnieciu po kilku latach, karta sie instaluje, win wykrywa ale wywala bledy .dll przy starcie gier 3d - zauwazylem pare krzywych nozek, poza tym jej nie grzebałem, nic nie było poprawiane czy kombinowane
}

info:
* karta brudna i zakurzona - oczyszczona pedzelkiem i kompresorem + troche ipa
* goldpady na zlaczu pci nadzarte zebem czasu - wygumkowane "magiczna gumka" z ali
* karta byla grzebana, widoczne resztki topnika przy malym scalaku U10 obok vga, byl lutowany wczesniej i ma zwarte 2 nozki - uklad przelutowany, zwarcie miedzy nozkami usuniete, resztki starego topnika zmyte ipa

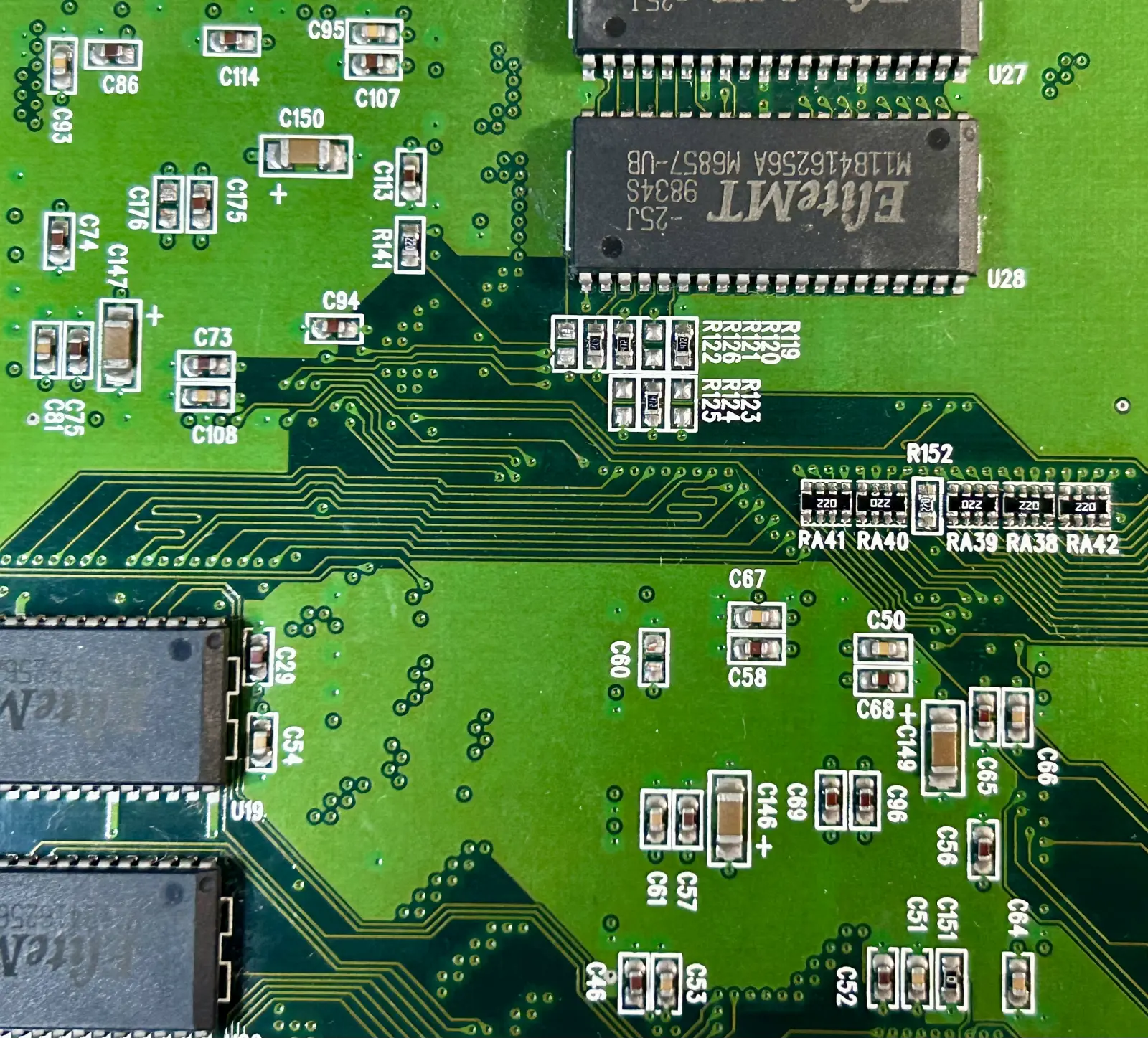

* urwane 3 male capsy smd i 1 rezystor, on moze miec znaczenie bo jest przy stripach, pewnie 4.7k - sprawdzona dokumentacja i rzeczywiscie to 4.7k a capsy klasycznie 100n, wlutowane 4 brakujace smd
* naprostowane kilkanascie nozek na duzych chipach, reszta trzyma sie mocno
* czas na testy czy i jak dziala, uzyta standardowa platforma i gf2mx400 agp
* komp startuje normalnie, v2 niewykrywana w dos ani windows, brak rowniez obrazu na wyjsciu vga mimo podpietego kabelka do karty na agp - do sprawdzenia

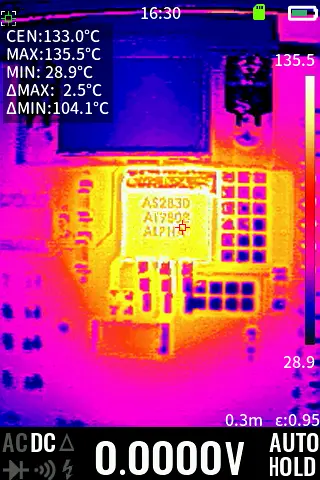

* tranzystor Q1 a wlasciwie vreg na karcie grzeje sie srogo, napiecie wyjsciowe 0.2V a powinno byc 3.3, prawdopodobnie uszkodzony - jest zwarcie miedzy masa a 5V, dlatego byl taki goracy, szkoda ze nie zmierzylem opornosci przez wlutowaniem capsow, moze ktorys z nich padaka, na szczescie mam nowa kamerke termo, to sie teraz przyda i pokaze ktory element sie grzeje
* v2 podpieta przez tasme przedluzke aby latwiej mozna bylo na niej operowac

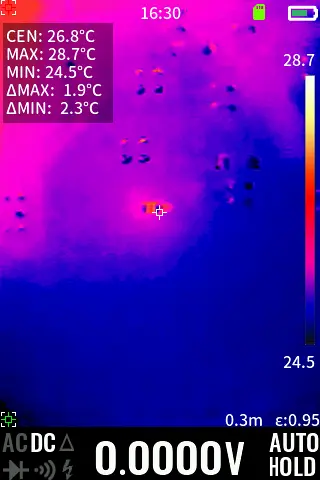

* no tak, 1 z nowych capsow C60 mial zwarcie, wymienony na kolejny nowy nowy, brak zwarcia, opornosci linii 300om - wracamy do testow, v2 podpieta przez kabel do grafy na agp
* po starcie pojawil sie obraz, v2 wykryta przy boot jako multimedia device id 121A:0002, regulator napiecia Q1 zimny, Vout 3.5V
* w dos mojo.exe zawiesza system... cos jest nie tak, nigdy wczesniej mi sie to nie zdazylo, demo dimmension rowniez freeze, czas przejrzec drabinki rezystorow

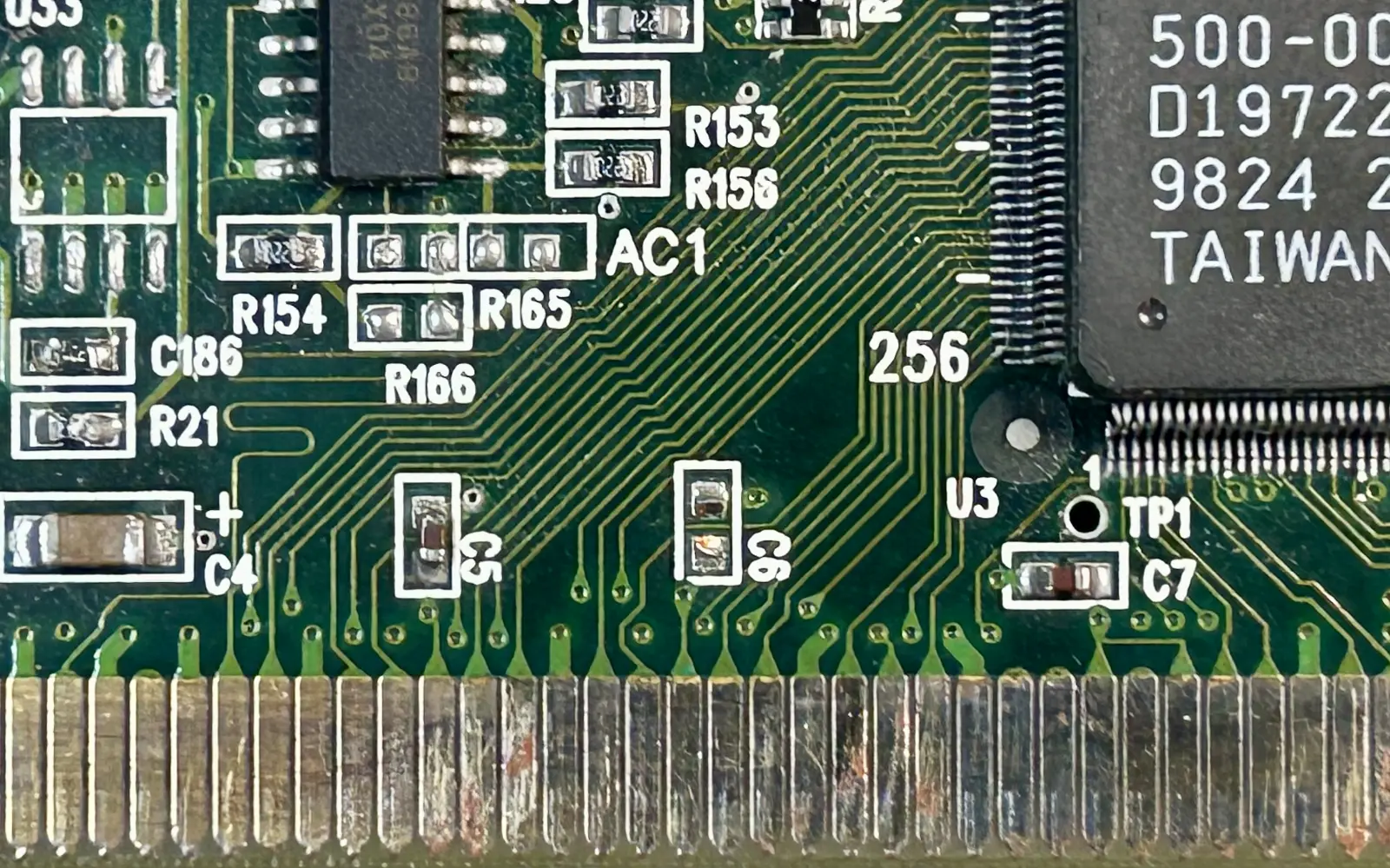

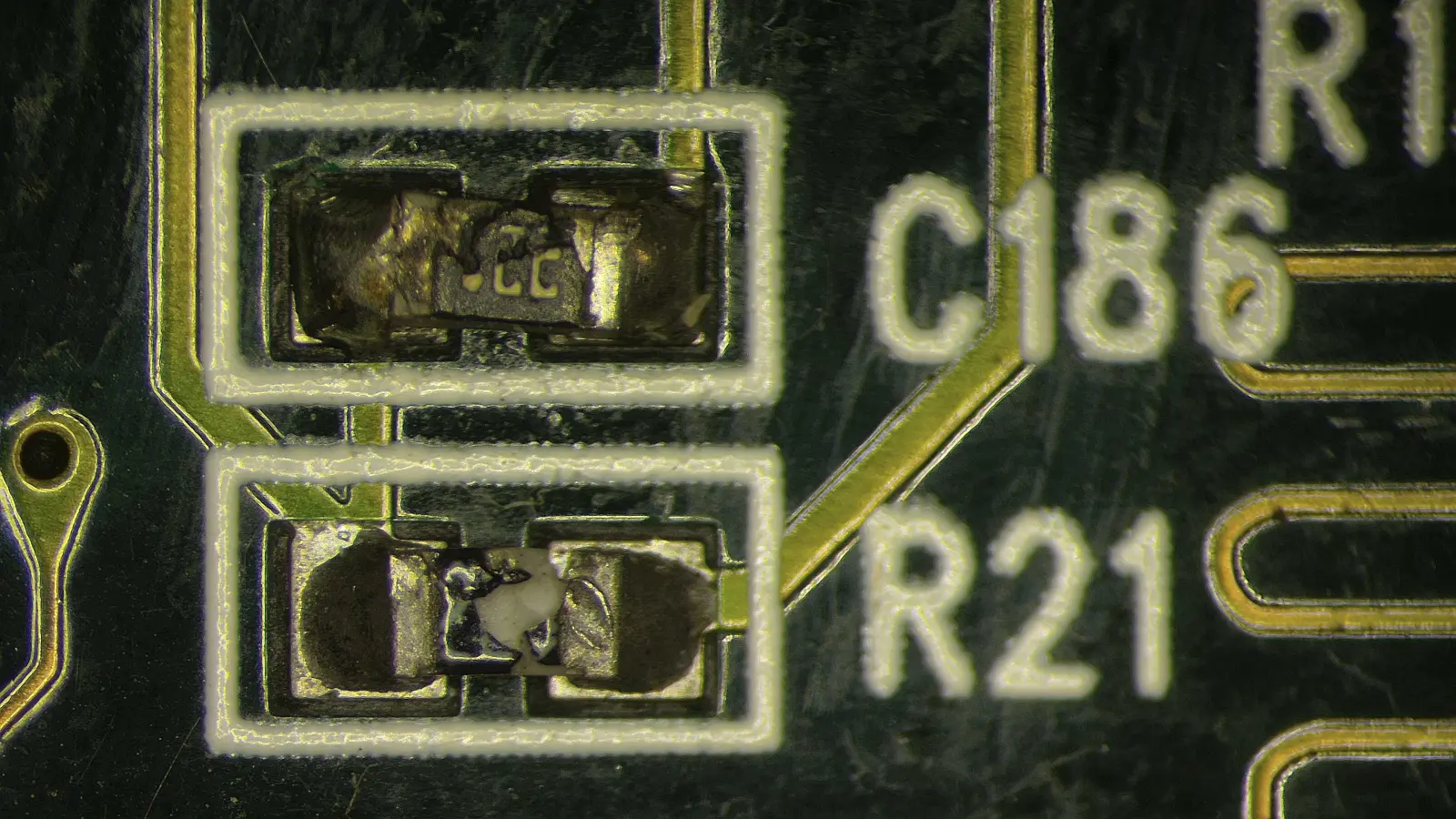

* pod mikro widoczne 2 zmasakrowane smd R21 i C186 alczkolwiek cap wyglada na rezystor, R21 powinien miec 22om a jest przerwa, do tego jest na grubej sciezce z gendac, ktora moze przesylac istotny sygnal, czesto pogrubione sciezki przekazuja clk, zas C186 ma wartosc... 0om czyli to rezystor, jakis mod fabryczny, okolica zaliczyla wiekszy udar, bo widoczne sa rozmaslenia cyny na padach
* rezystorki wymienione na nowe, karta podlaczona jak poprzednio i... mojo nadal wisi - kontynuacja poszukiwan uszkodzonych smd
* w prawym tmu 11 ruchomych nozek w dolnym rzedzie po lewej, widac na chipie slad po udarze, lekkie wgniecenie plastiku - do przelutu
* nogi przelutowane, proba generalna i mojo nadal zwieszka, ale za to z wariantem -v jest zmiana bo fbi juz wykryte a tmu nie, przegladanie nozek pod mikro i znaleziona 1 mikrozworka miedzy 2 przelutowanymi sciezkami w samym rogu, zbieralem tam nadmiar cyny plecionka i musiala zostac mikrokropelka, kolejna proba odpalenia i... nadal bez zmian
* pomyslalem ze skoro impact byl w bezposrednim sasiedztwie dac, to moze on tez ucierpial jak pobliskie rezystorki, odpalilem oscyloskop i zaczalem sprawdzac sygnaly zegarowe, dac jest tutaj clockgenem i wypuszcza 2 sygnaly, clk0 dla video i clk1 dla pamieci, zaczalem od kwarcu, jest ok 14.3MHz, kolejny to video, jest ok, pamiec i zonk, brak sygnalu, szybka analiza datasheet daca i po paru pomiarach okazalo sie ze... ze pdf z lista elementow uzywanych w v2 jest nie do konca wiarygodny, zamiennik capa C186 nie moze miec wartosci 0om bo wtedy zwiera ta linie do masy... no kufa jaki zonk, jak juz to moze byc cos w okolicach 100-200 jako sciagajacy rezystorek aby obnizyc sinusa fali blizej gnd
* szybki wylut goscia i... mojo dziala i zglasza poprawna ilosc 2 tmu i pamieci, pelen sukces i kolejna nauczka na przyszlosc aby niczemu nie ufac i wszystko sprawdzac i mierzyc po swojemu

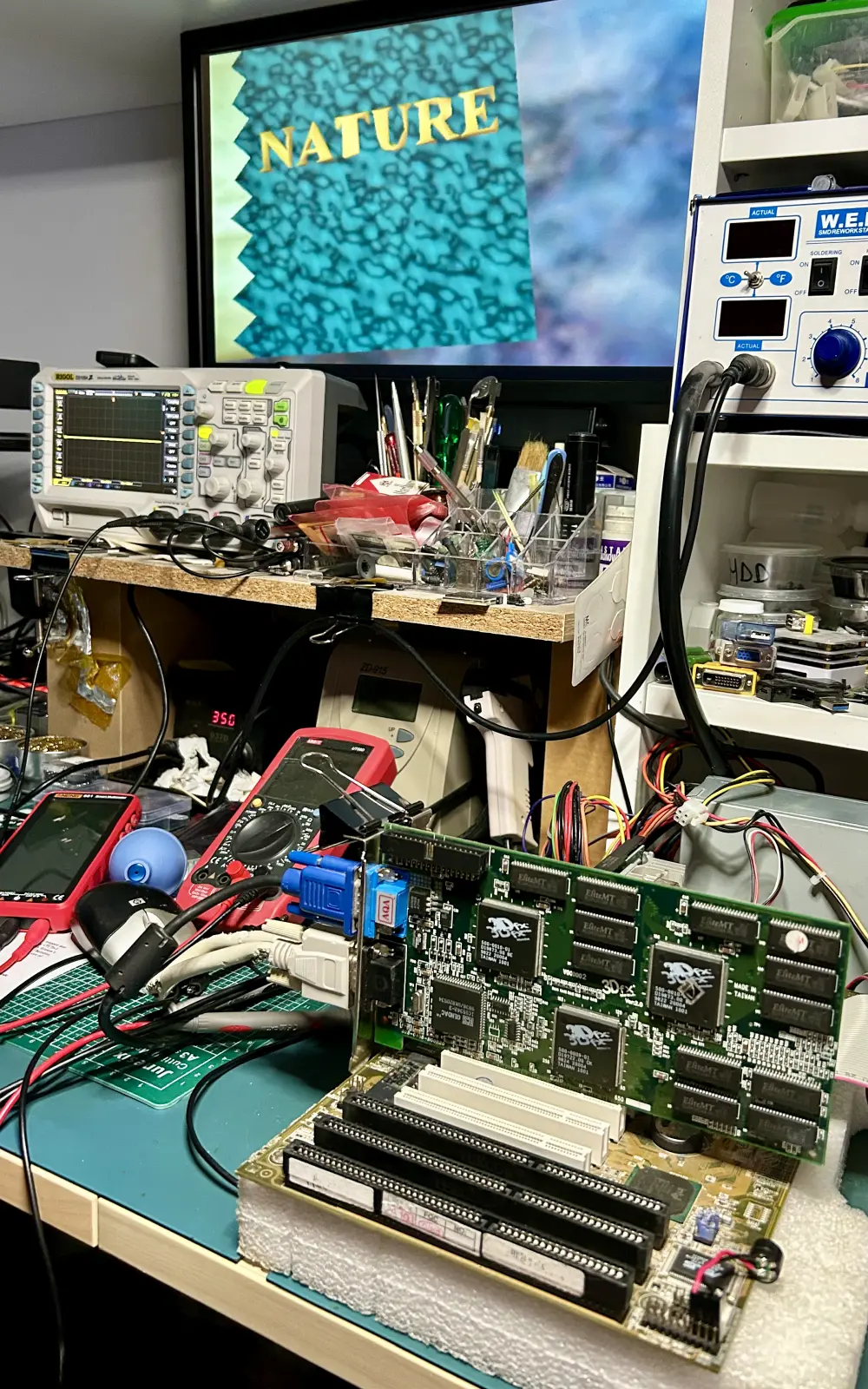

* dosowe dema dla 3dfx dimmension i nature dzialaja idealnie, wiec pod win tez musi

test: 98SE SP3, Pentium III 500/100, SDRAM 128MB/PC133@100, ASUS P2B 440BX, HDD SEA40, DX9.0c, AGPx2
3dm99: 3099

dziala

web:
http://www.vgamuseum.info/index.php/companies/item/4-3dfx-voodoo-2
magiczna gumka: https://pl.aliexpress.com/item/1005007546453900.html
et15s ircam: https://pl.aliexpress.com/item/1005008610799163.html

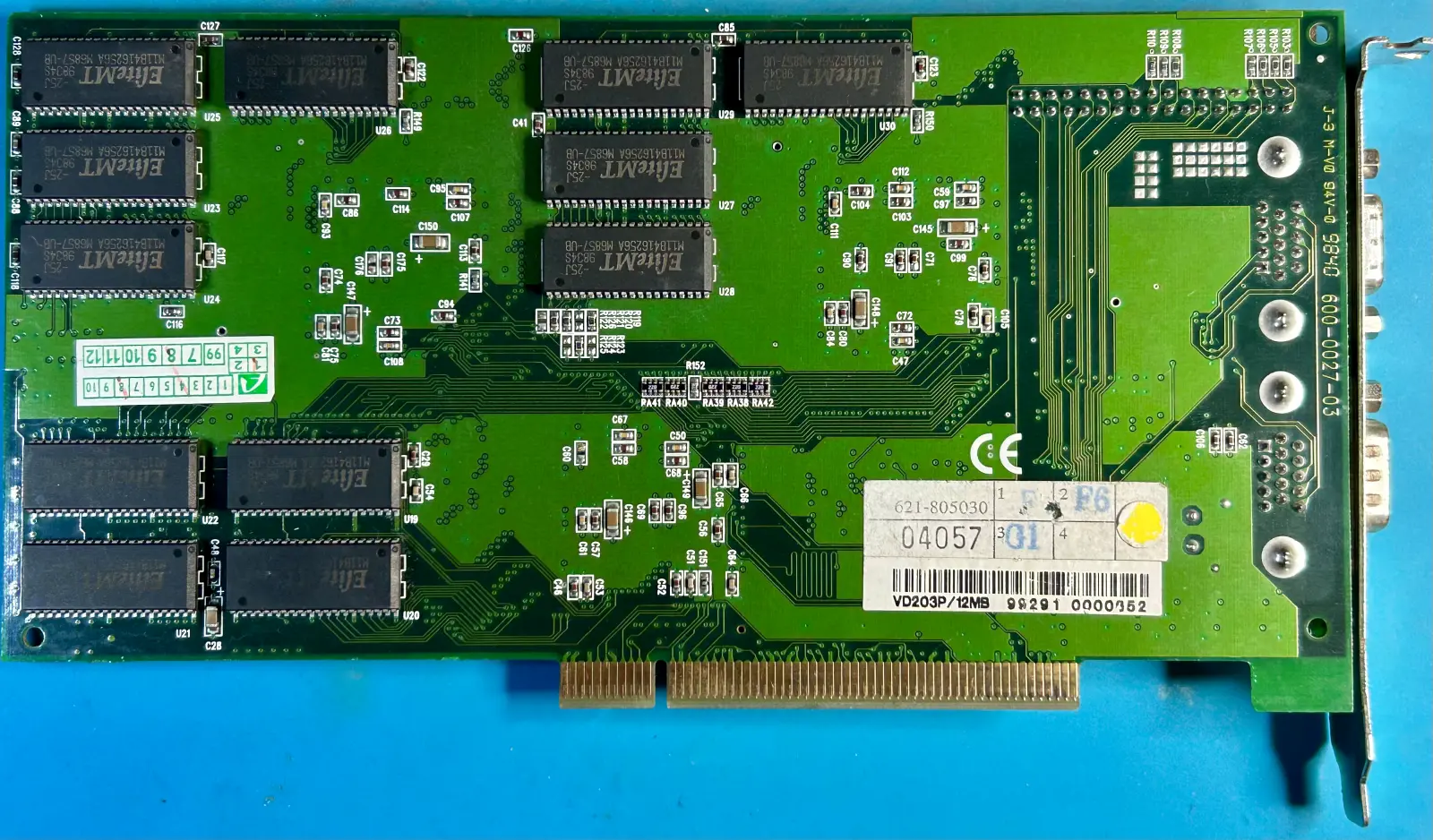

foto: 1-top, 2-bottom, 3-u10-shorted-legs, 4-tmu-legs-problem, 5-2c1r-problem, 6-2c1r-problem, 7-rc-problem, 8-ir-q1-problem, 9-ir-shorted-cap, 10-test-dos
