zyga64:
Na VIA693 (bez A) może być trudno osiągnąć FSB133. To poza specfikacją
https://stuff.mit.edu/afs/sipb/contrib/doc/specs/ic/bridge/vt82c693.pdf
https://www.anandtech.com/show/491/2

smola:
Na 133 wstala plyta, wiec ludze sie, ze po recapie bedzie lepiej, jak mowia, nadzieja umiera ostatnia Zdjalem jeszcze radiator z mostka gornego i faktycznie jest bez A, dolny tylko ma, no nic, zobaczymy.

zyga64:
Ciekawe jak idą wtedy (przy 133 MHz) taktowania AGP/PCI.
Mogą wskoczyć na 89/44 MHz. Kwestia dobrania kart, ale chyba Southbridge też jest połączony z NorthBridge za pomocą PCI, więc może być krucho...

Specyfikacja mówi o PLL zintegrowanym wewnątrz chipsetu, więc chyba zbytnio się nie poszaleje ponad to co przewidział producent (dzielniki etc.). Kwestia wczytania się w dokumentację rejestrów chipsetu - co można dokonfigurować.

smola:
Nie ma co sie martwic na zapas. Chip uciagnie, bo to to samo co nastepca a dzielniki to pikus. Freq fsb/pci masz na fotce 5-bios-setup-oc, sa bardzo ladne, agp sie nie przejmuje, karty wyciagaja 80 i wiecej Capsy przyszly, zaraz sie zabieram - do wieczora cos sie powinno wyklarowac. Jako spoiler tylko dodam, ze jestem zakochany w tej DFI

DFI PB50-V3 part#2

info (recap + bios mod + oc):

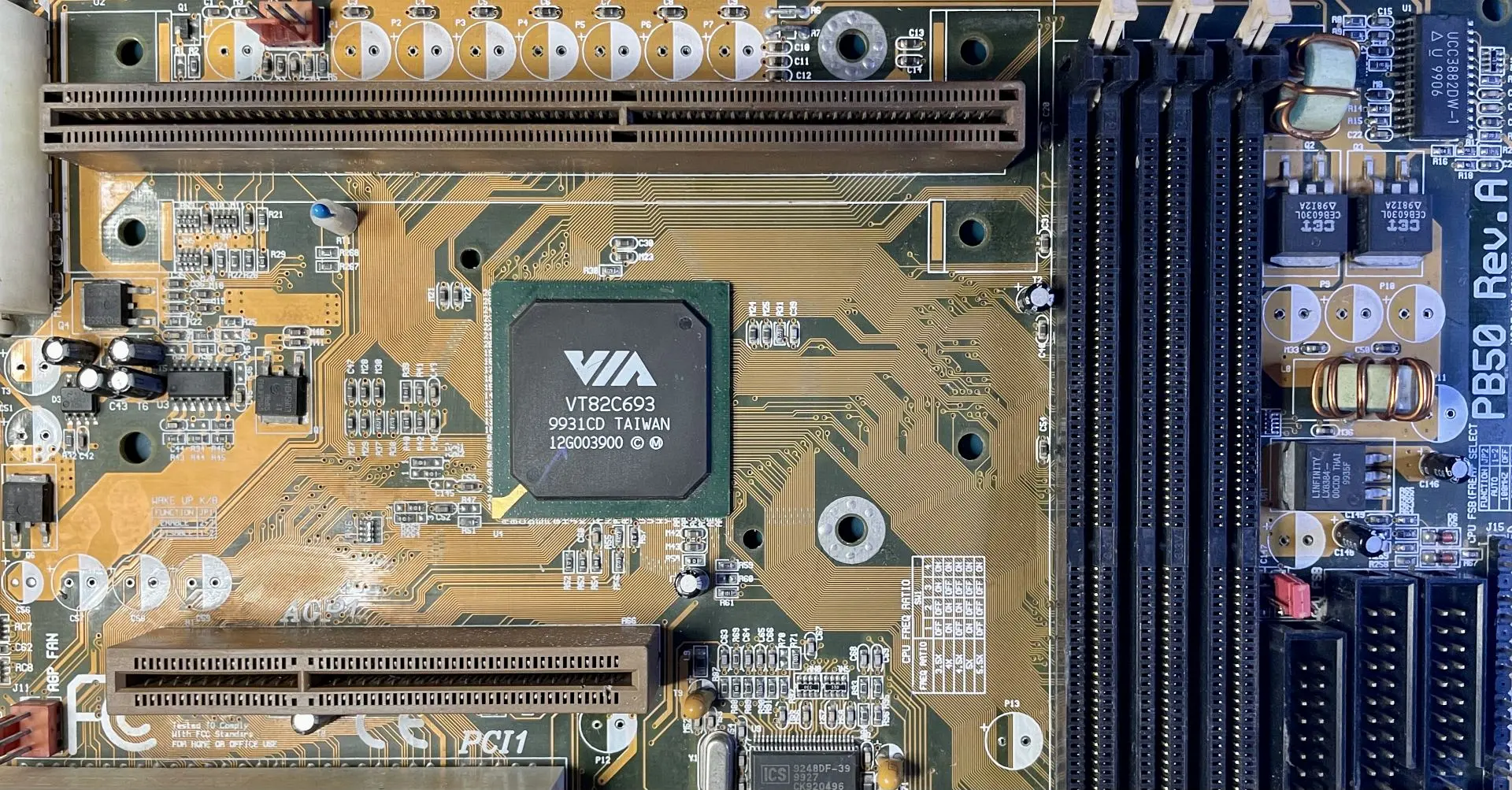

* pod sprana naklejka ukazal sie napis z nazwa plyty i rewizja: PB50 REV.A - a to ci niespodzianka
* do recapu jest 20x1000uF/6.3V, chcialbym wstawic polimery ale nie mam tylu, musze zamowic nowa partie - capsy zamowione
* podczas testow kilka capsow bylo bardzo goracych - przy wylucie 3 wyjalem bez lutowania, zimne luty
* sprawdzony vreg, osbsluguje 5-bitowy enkoder napiecia zgodny z vrm 7.5 intela, napiecia 1.3-3.5V, miedziaki powinny dzialac
* podlaczony sloket z ustawionym napieciem 1.65V, po pomiarze 1.7V ale 50mV to nic, producenci czesto lekko podbijali aby byl zapas - jest wsparcie dla p3 coppermine i tualatin

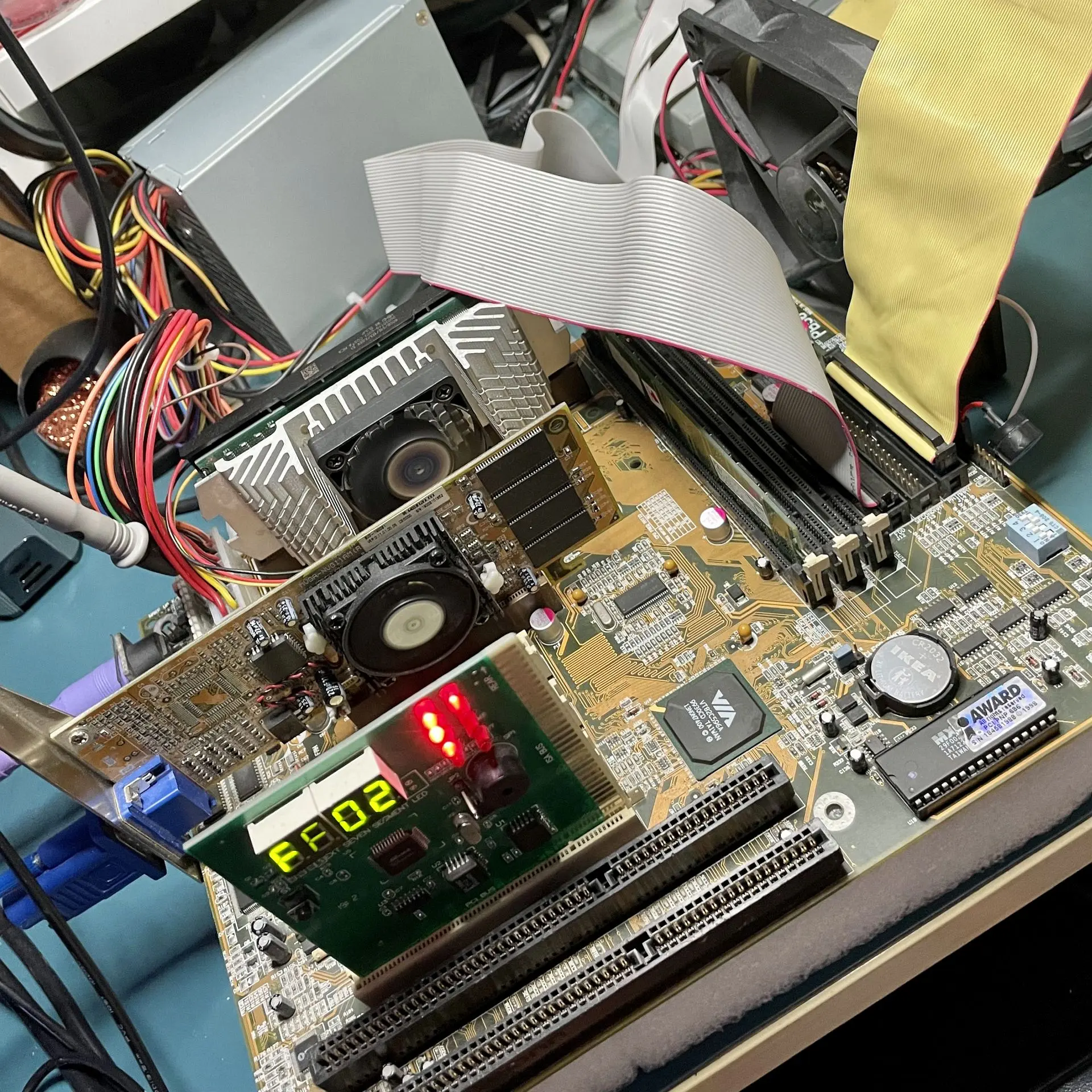

* wstawiony copper 700/100 na slot 1, ten ktory wczesniej nie dzialal, napiecie sie ustawilo ok, zworka JP2 od fsb jest 3-stanowa, 1-2:auto, 2-3:66, 1-2-3 open:100 - w ostatnim trybie wykryty, post przechodzi co prawda blad w memtest ale to podle zasilanie, po recapie powinno byc ok

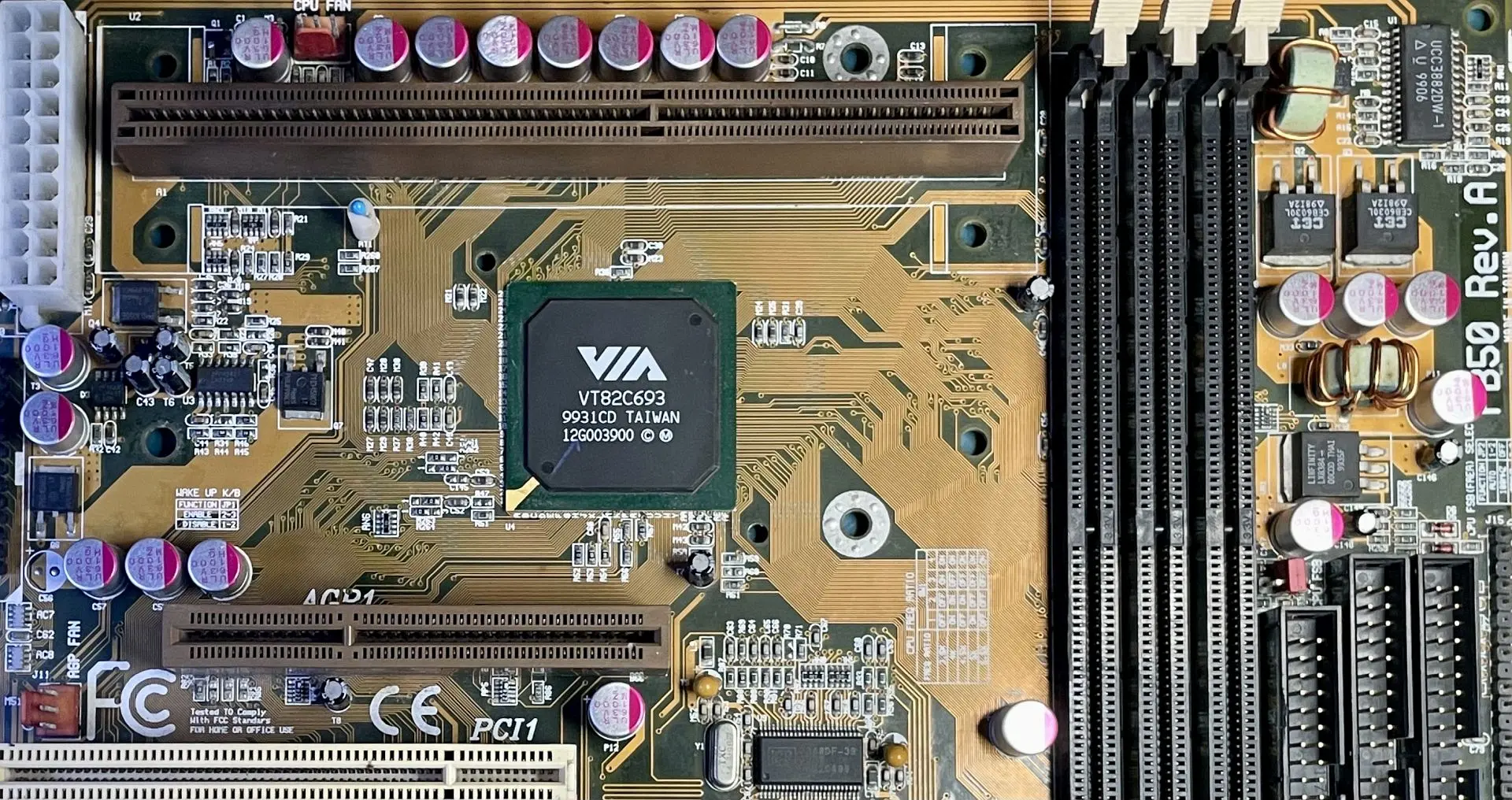

* capsy wylutowane, otwory udroznione, 1 ruchomy tantal przelutowany, przyszly kondensatory, wlutowane 20 polimerow - wygladaja rasowo

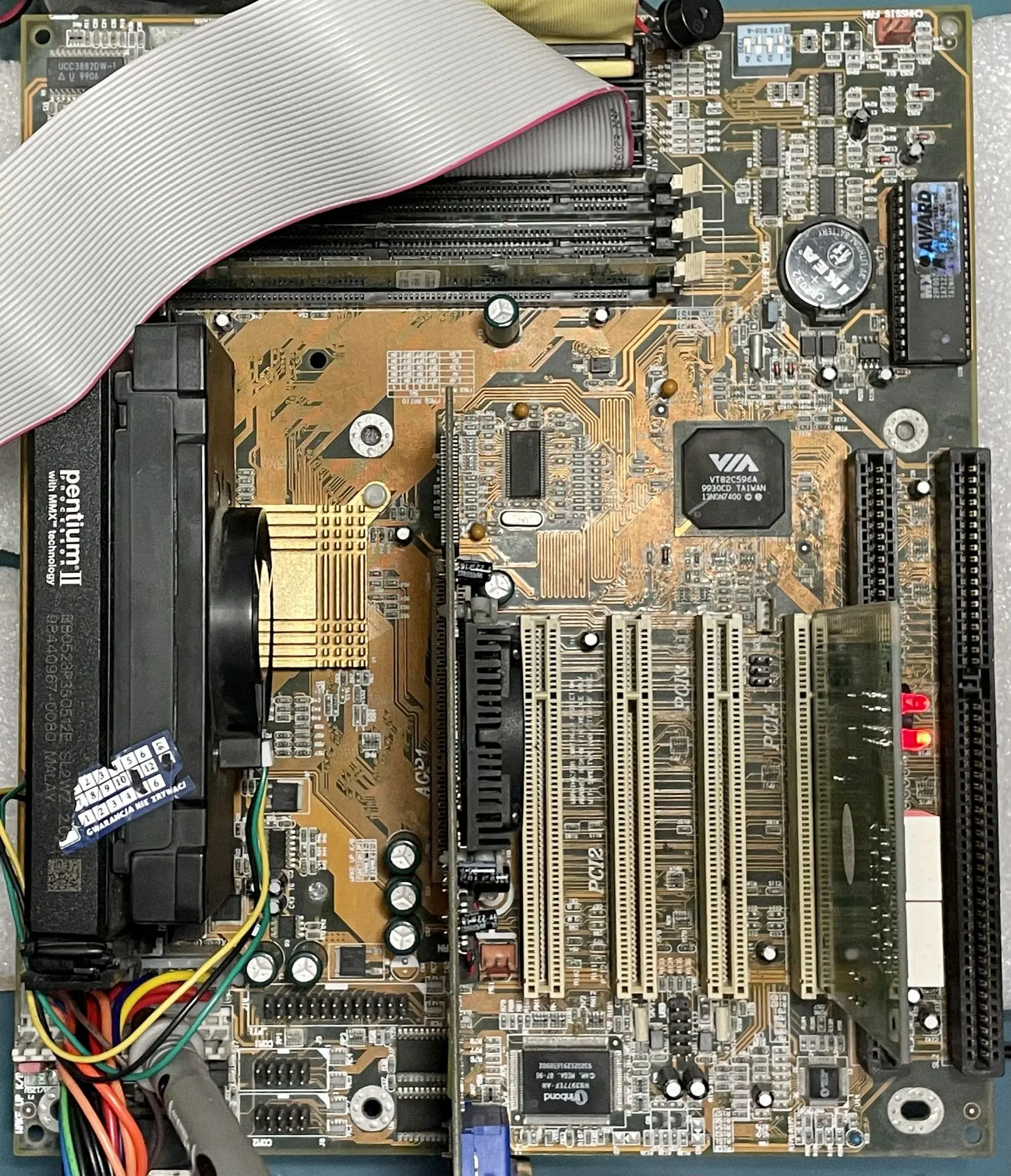

* brak zwarc na glownych liniach, zalozony osprzet jak poprzednio p3 500/100, 128MB/133@100, JP2 w pozycji auto, bios bez zmian
* memtest w koncu poprawnie przetestowal cache L1, wczesniej 463/466, teraz 469/466, mozliwe ze wew. korekcja bledow L1 zmniejszyla osiagi i L2 byla szybsza - finalnie memtest zaliczony, w speedsys ten sam wynik, czyli nic nie zepsulem recapem
* w miedzyczasie jak czekalem na capsy, to zmodowalem bios, dodalem wszystkie nowsze mikrokody dla cpu wlacznie z ostatnim tualem 1400/133/512K SL6BY, wczesniej bylo 15 cpu, teraz 27
* plan: odpale 700/100 w trybie auto i zobaczymy czy mobo wstanie, nastepnie zmiana bios na zmodowany, testy, nastepnie 600B/133x4.5 i znow testy
* plyta wstaje, cpu wykryty poprawnie, memtest wczesniej freezowal - teraz zaliczony, recap pomogl
* nizej testy z dosbench, speedsys cpu index, reszta fps, hi: wysokie/640x480

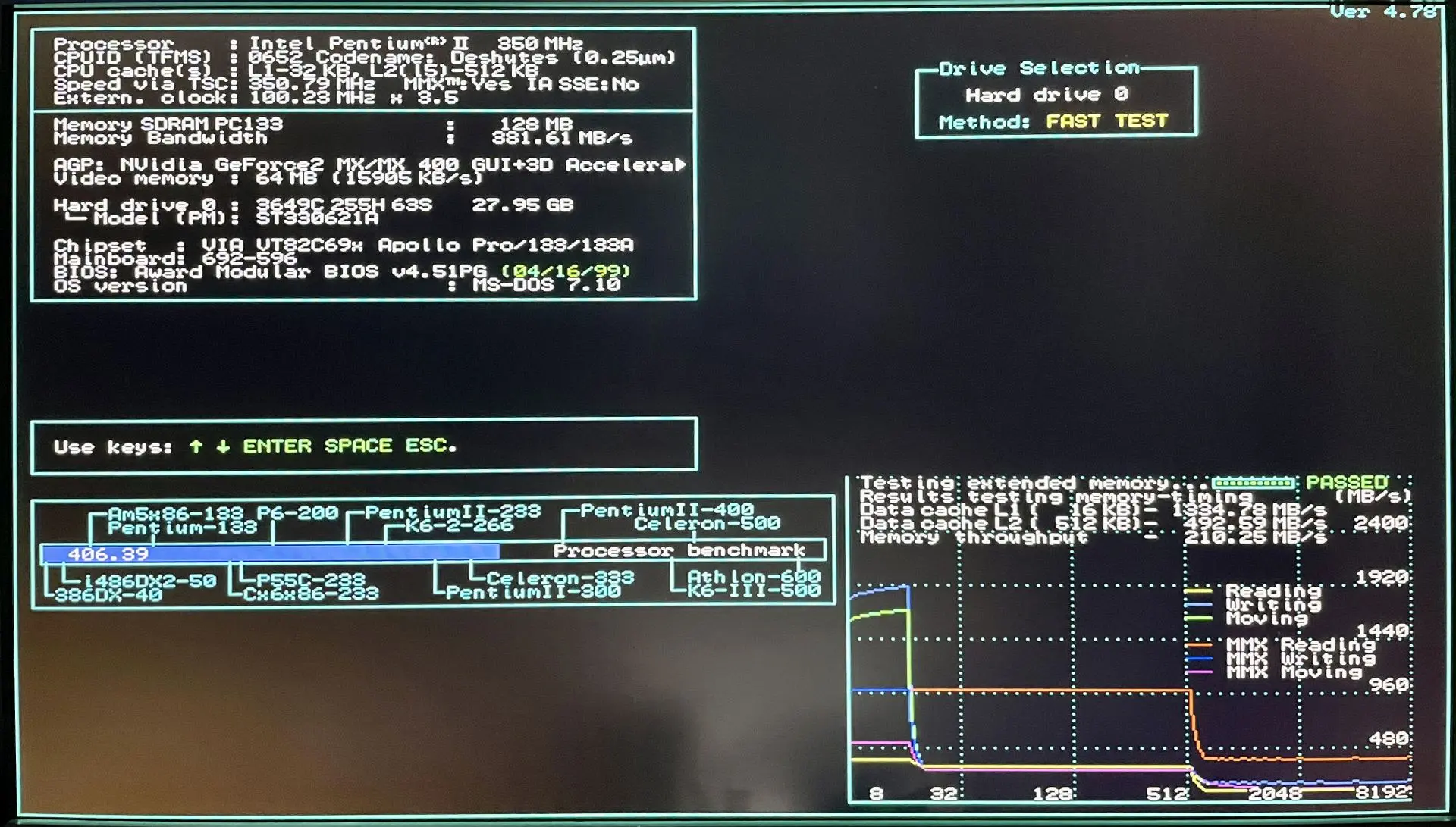

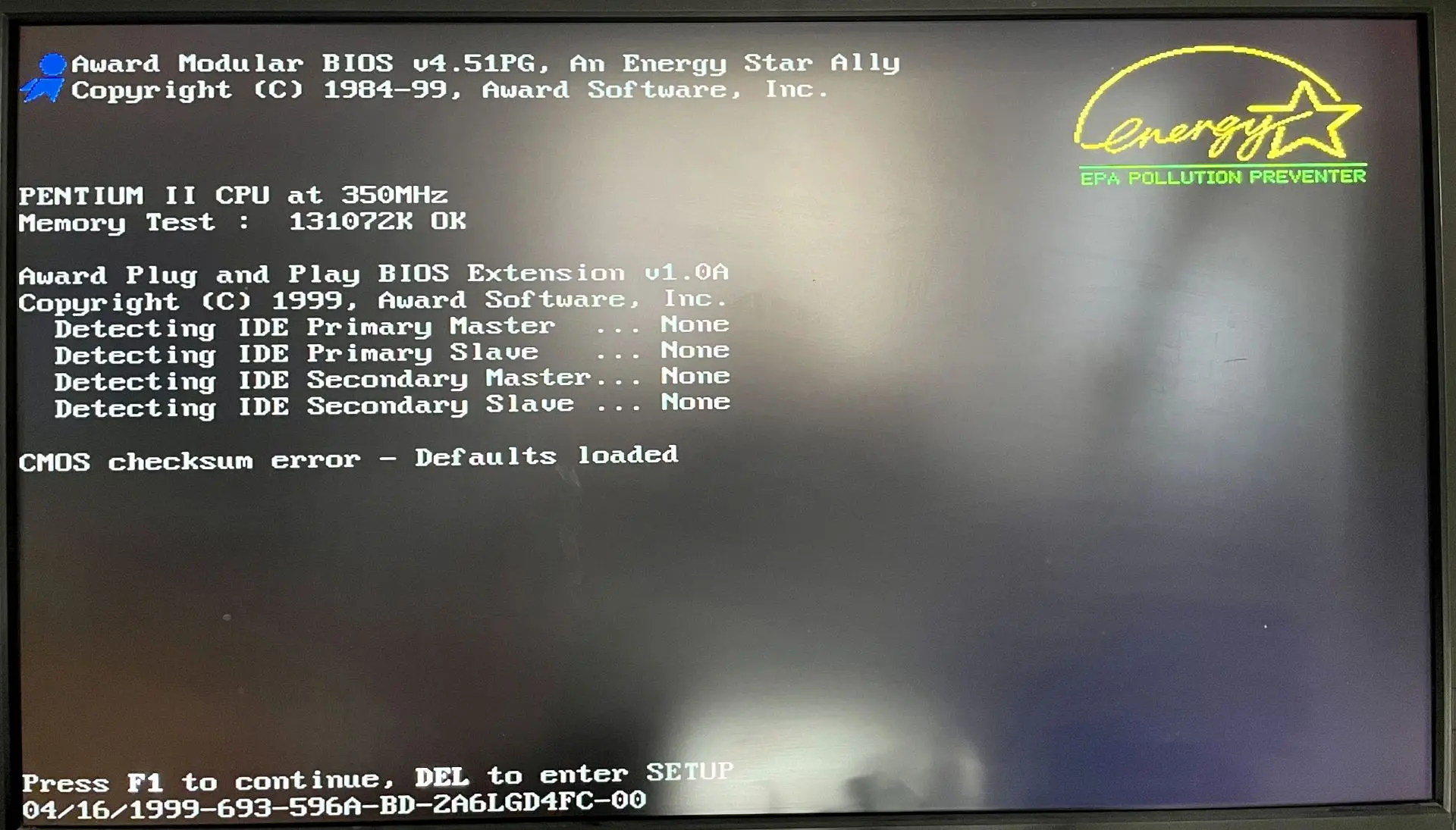

* p2 350/100: speedsys cpu 406, chris3d hi 29.5, pcplayer hi 15.2, doom hi 2134/1195*35=62.5, quake hi 10.3

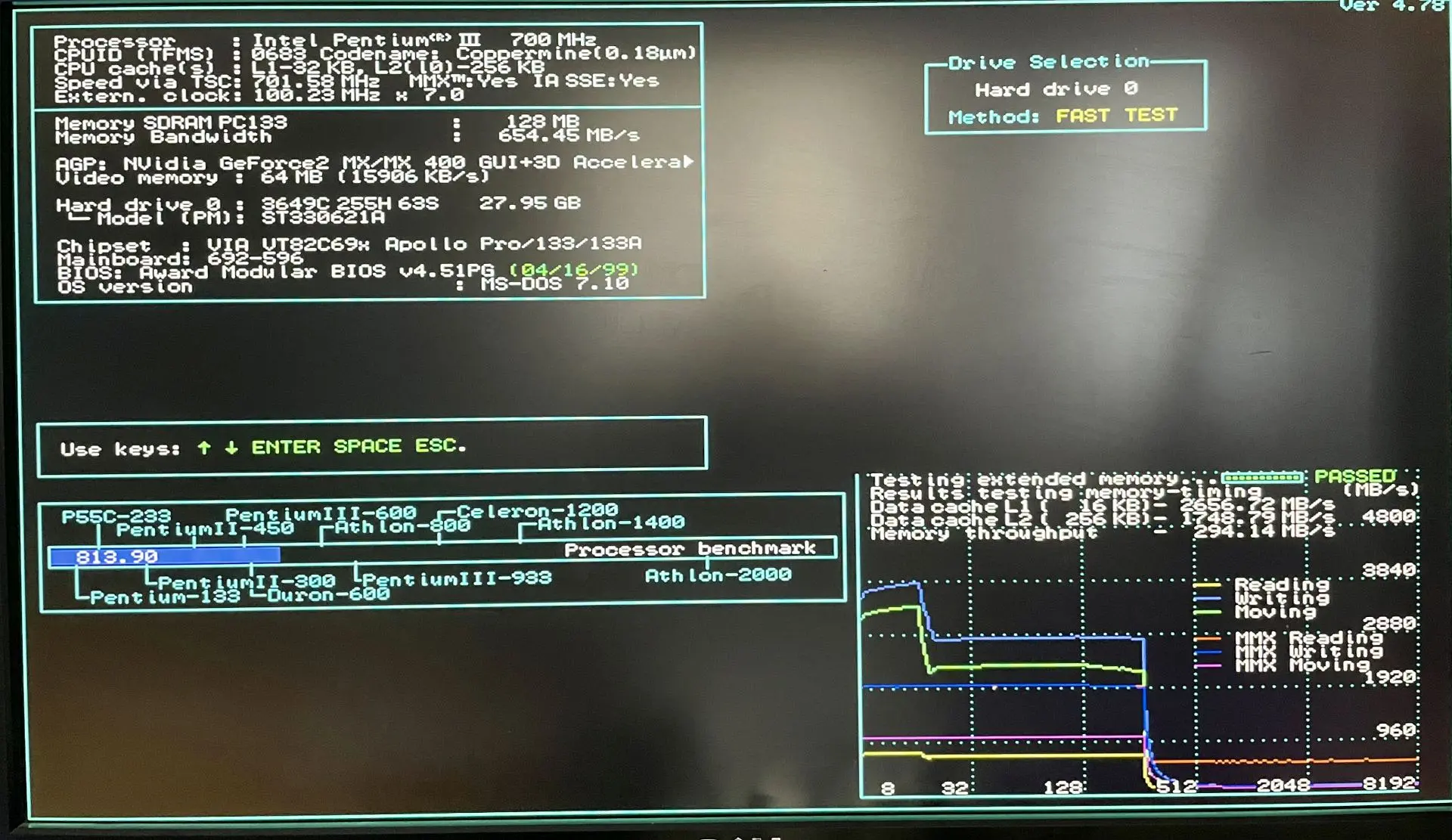

* p3 700/100: speedsys cpu 813, chris3d hi 33.2, pcplayer hi 16.2, doom hi 2134/1136*35=65.7, quake hi 11.0
* na razie stabilnie, timmingi wymaksowane, cl2, czas na p3 600B/133x4.5, zalozony radiator na gorny mostek, JP2 auto, SW1 x4.5

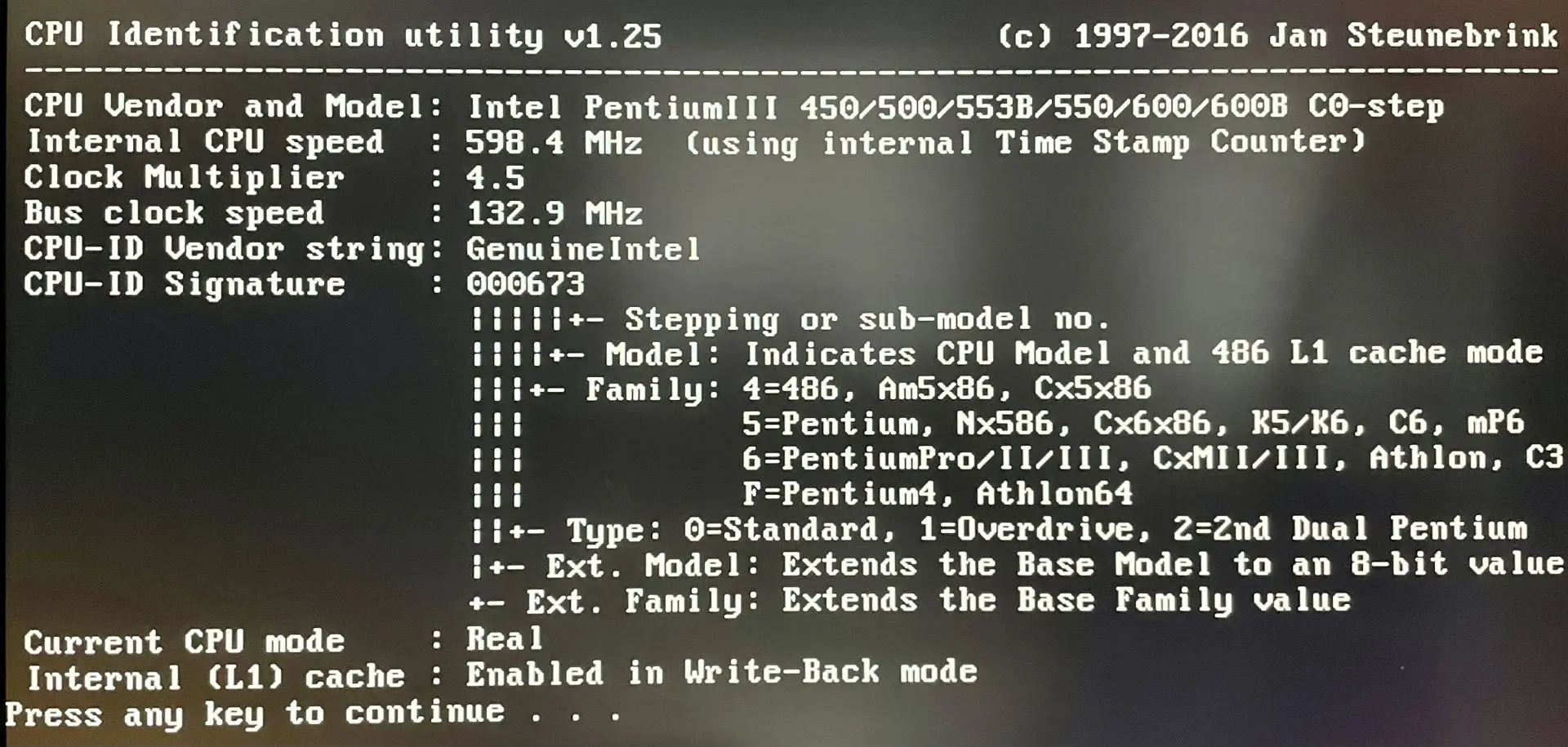

* wykryty jako 450/100x4.5, wizyta w bios i ustawione 133/33, timmingi bez zmian na max jak wczesniej
* post stoi na 0b, kilka kombinacji ze zworkami nie przynioslo efektu, czas na update biosu, skasowanie cmos i zluzowanie timmingow
* zaprogramowany bios, post ok, cmos skasowany, ustawione timmingi normal/cl3/dram clock:host clk
* po wielu kombinacjach z kasowaniem cmos, bez baterii, ustawieniami w bios, udalo sie ustabilizowac z grubsza plyte, problemami byly dzielnik i ramy, zdecydowanie za wolne, 8 i 7.5ns powoduja niestabilnosci a w najlepszym razie freez lub bledy memtest juz na 1%, wzialem pierwsza z brzegu kostke 6ns 64MB i memtest freez bez bledow na 22%, to juz sukces
* aha, wyszedl tez brak dzielnika w chipsecie, ustawienie 133/33x4 nie dziala, zawsze kod 0b, dzielnik na pll w mostku to /2 lub /3, nie ma /4, natomiast dziala i postuje bez problemow ustawienie 133/44x3 czyli dzielnik /3, jest taki sam jak 100/33x3 - to byl kamien milowy zwiazany z poprzednim brakiem post i kodem 0b

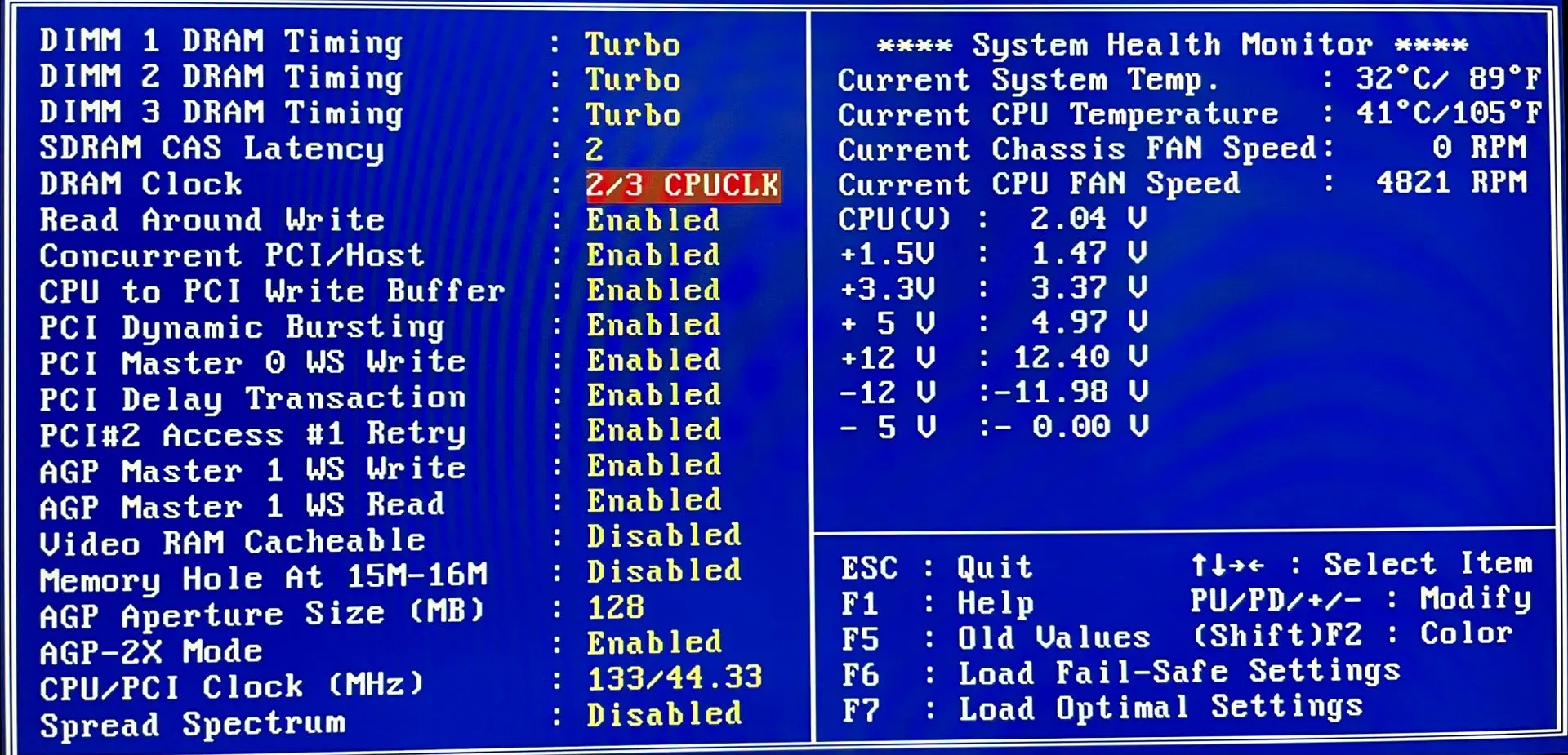

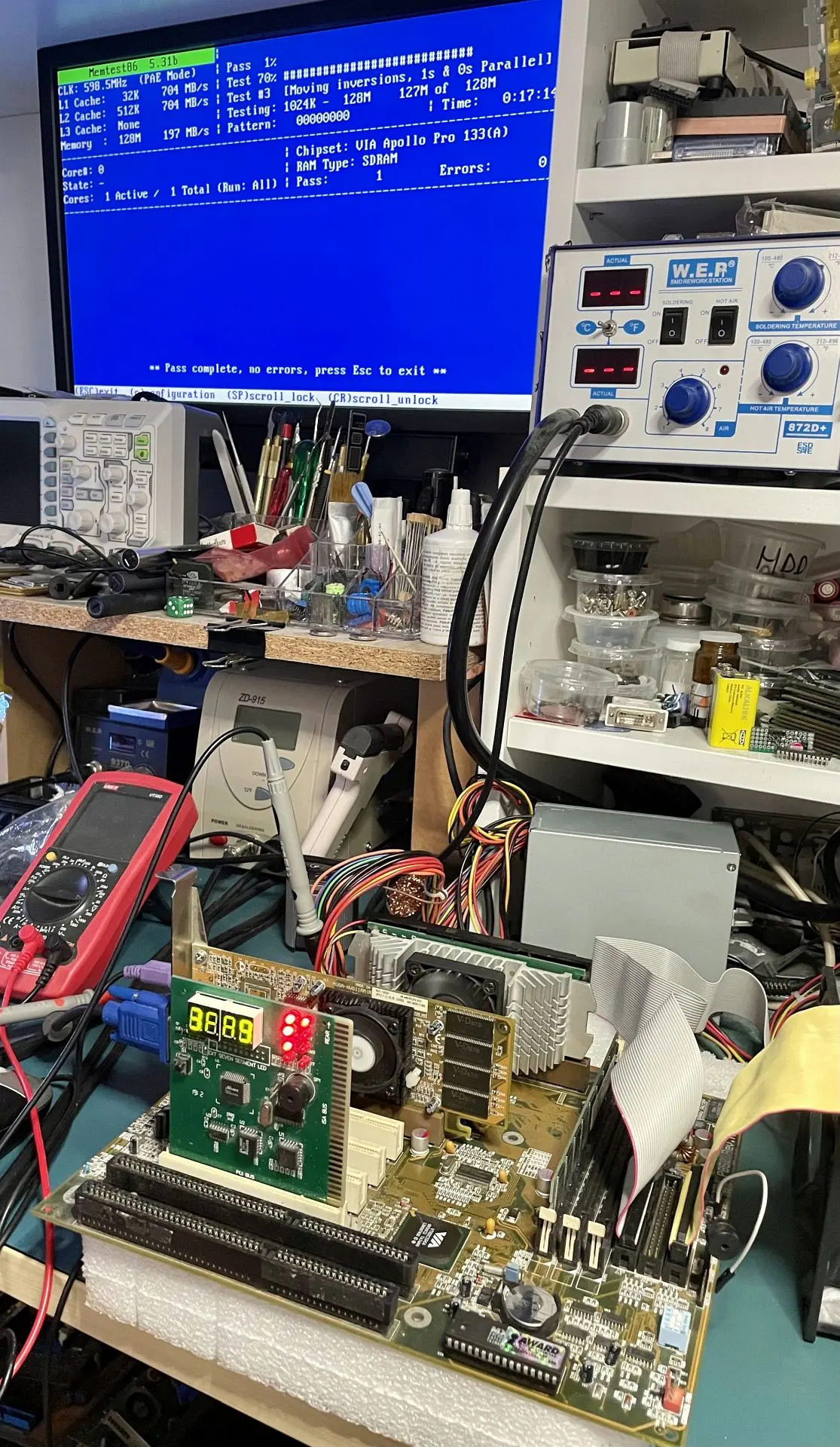

* kolejna kostka 6ns i znow stoi na 22%, kilkanascie kostek przeleconych ale 22% to bariera, pomyslalem ze ramy moga byc ok, a problem jest gdzies indziej, w bios ustawilem timmingi na maxa i cl2 jak wczesniej ale dram clk przelaczylem z host clk na 2/3 cpu clk (133*2/3=88.6MHz), memtest leci juz 55% bez bledow... 76%... 100% zaliczony bez bledow

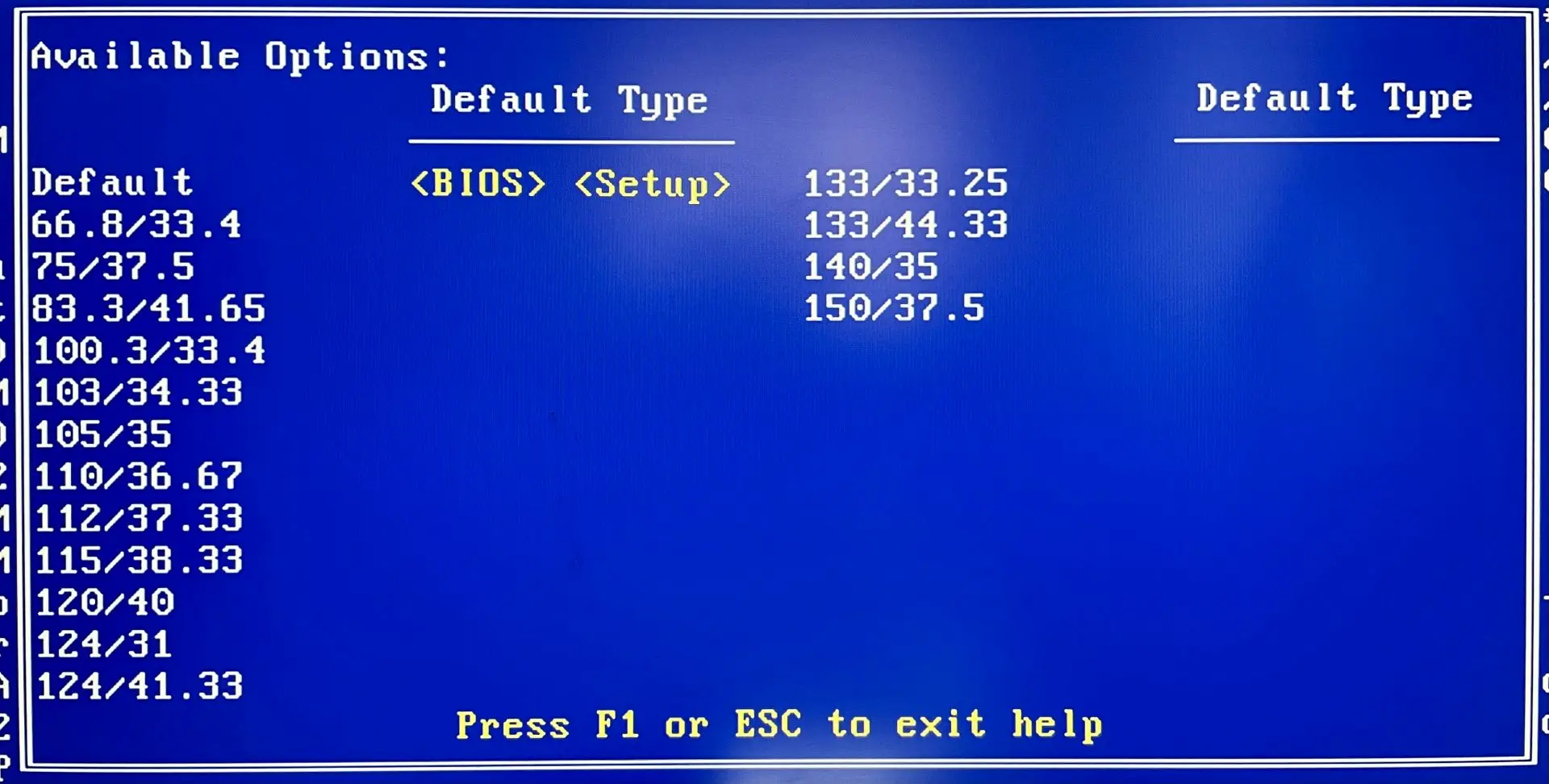

* to jest dowod, ze spowalnianie timmingow pamieci niekoniecznie musi byc wlasciwa droga do celu, mozna je wymaksowac a zwolnic zegar pamieci, tutaj mem clk=2/3fsb, takty sa wymaksowane jak pierwotnie - to tez implikuje ze nie mozna wierzyc nawet producentom ani mainstreamowym sajtom, ze dany chipset nie wspiera wyzszych fsb, bo jak widac wersja VIA VT82C693 bez A dziala z fsb 133MHz fakt, ma problem z ram na tej predkosci ale summa summarum dziala stabilnie - DFI musialo miec swietnych inzynierow, ze umiescili w bios wszystkie frequ z clockgena i dali uzytkownikom mozliwosc eksperymentowania, to jest klasa, z mojej strony szacunek dla nich
* 140/35 i 150/37.5 nie zadzialaja, bo dzielnik /4, natomiast powinno dzialac 124/41.33 i mozliwe ze z dram clk=host clk
* kilka testow z dosbench, roznica to fsb/pci 100/33->133/44, cpu 700/100x7/256K->600B/133x4.5/512K, ram clk: host clk->2/3 cpu clk

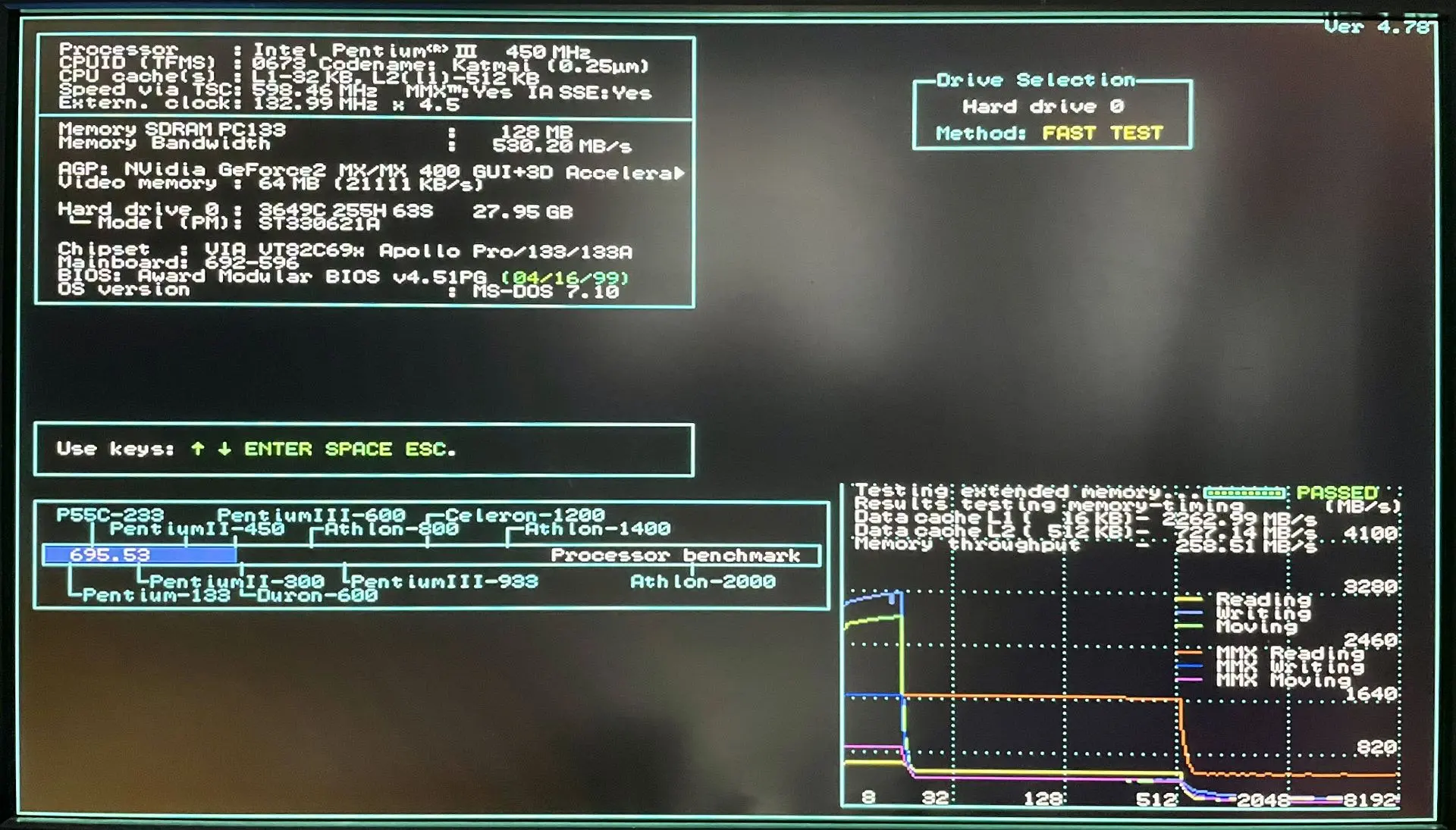

* p3 600/133: speedsys cpu 695, chris3d hi 41.3, pcplayer hi 21.0, doom hi 2134/902*35=82.8, quake hi 13.8
* roznica do 700ki jest imponujaca pomimo slabszego wyniku cpu w speedsys (testy robilem 2x bo myslalem ze zle kliknalem w dosbench), 512KB cache, fsb 133 i pci clk 44 daja ogromny zysk w wydajnosci, na oko 25-30%, takze panowie goncie swoje proce ze 100 na 133

dziala z miedziakami i z fsb 133

wnioski:
* recap zadzialal cudownie
* mobo obsluguje rowniez coppery i w perspektywnie tuale, ale cpumod na pewno bedzie potrzebny ew. odpowiedni slocket
* mobo dziala z fsb 133MHz
* znaczne zwiekszenie wydajnosci widoczne w testach

todo:
* sprawdzic slockety, coppery fcpga i tuale
* sprawdzic wydajnosc na 124/41.33 lub nizej z dzielnikiem /3 i dram clk=host clk, moze bedzie szybciej niz 133/44 dram clk=2/3 cpu clk
* sprawdzic w edytorze bios czy nie mozna wymusic jakis ukrytych opcji

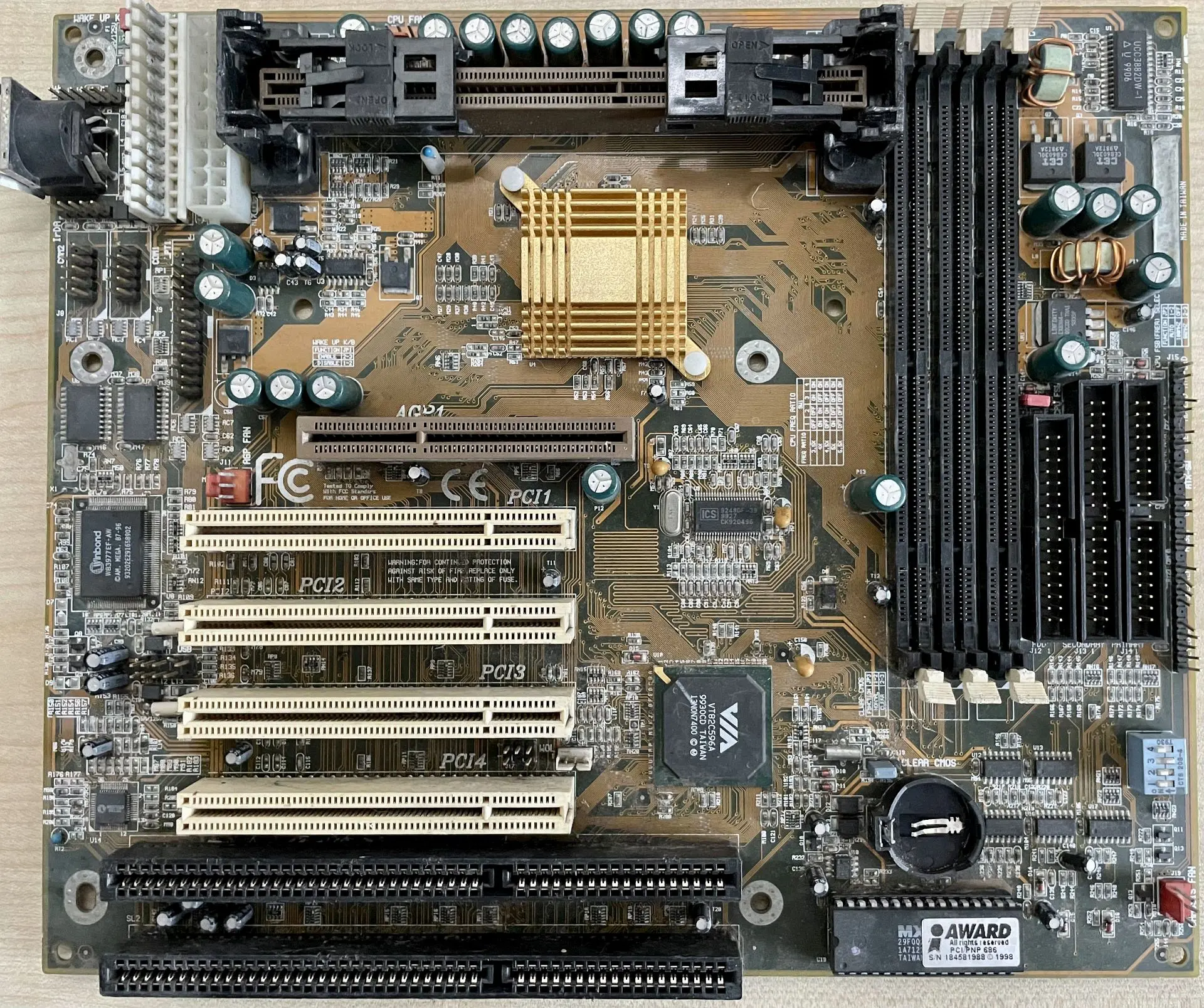

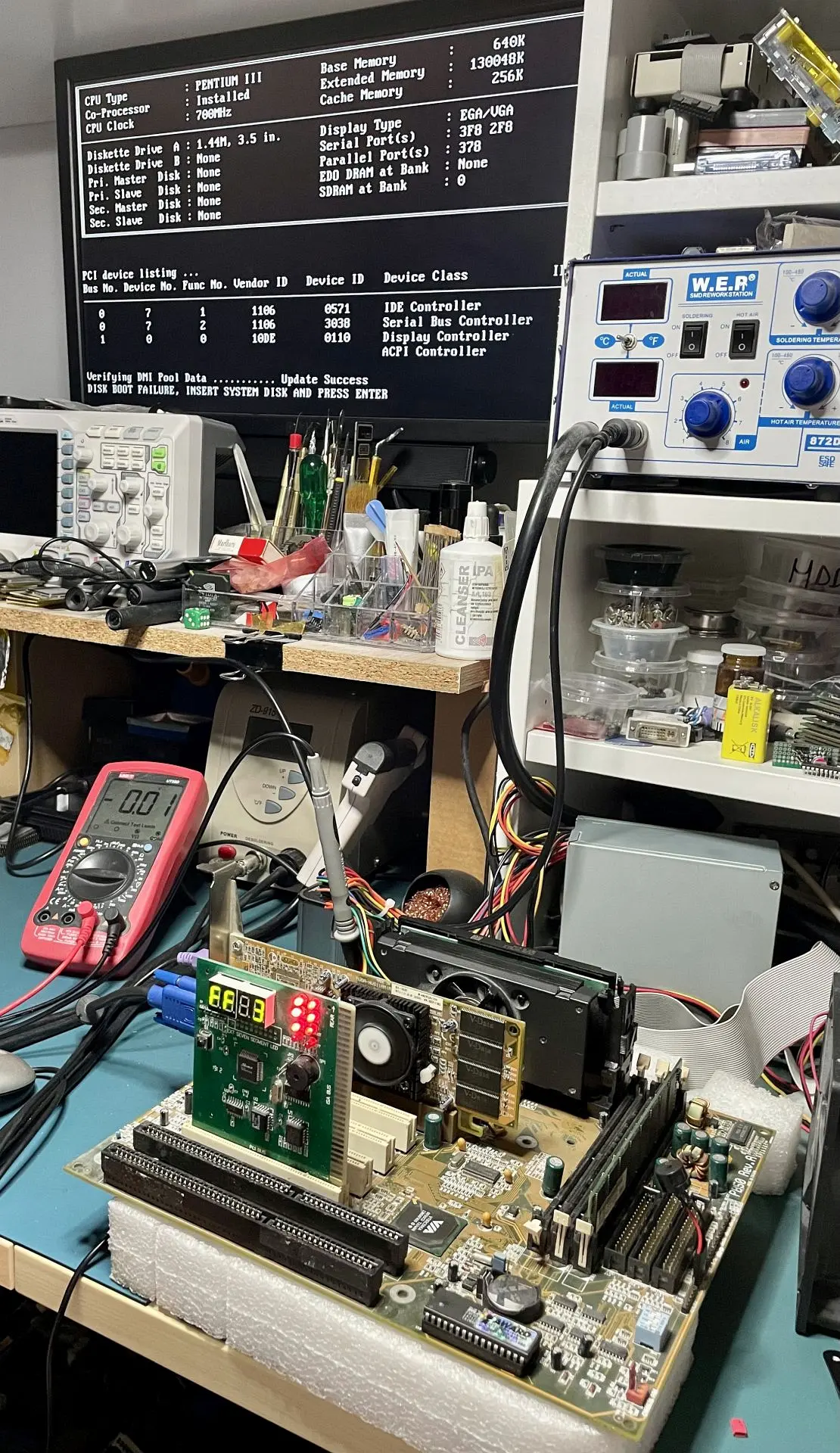

foto: 1-1st-run-p3-700-100-copper, 2-recap-rework, 3-recap-final-poly-caps, 4-speedsys-p3-700-100-copper, 5-bios-setup-600-133, 6-run-memtest-600-133, 7-cpuid-600-133, 8-speedsys-600-133, 9-test-platform, 10-mobo-final
