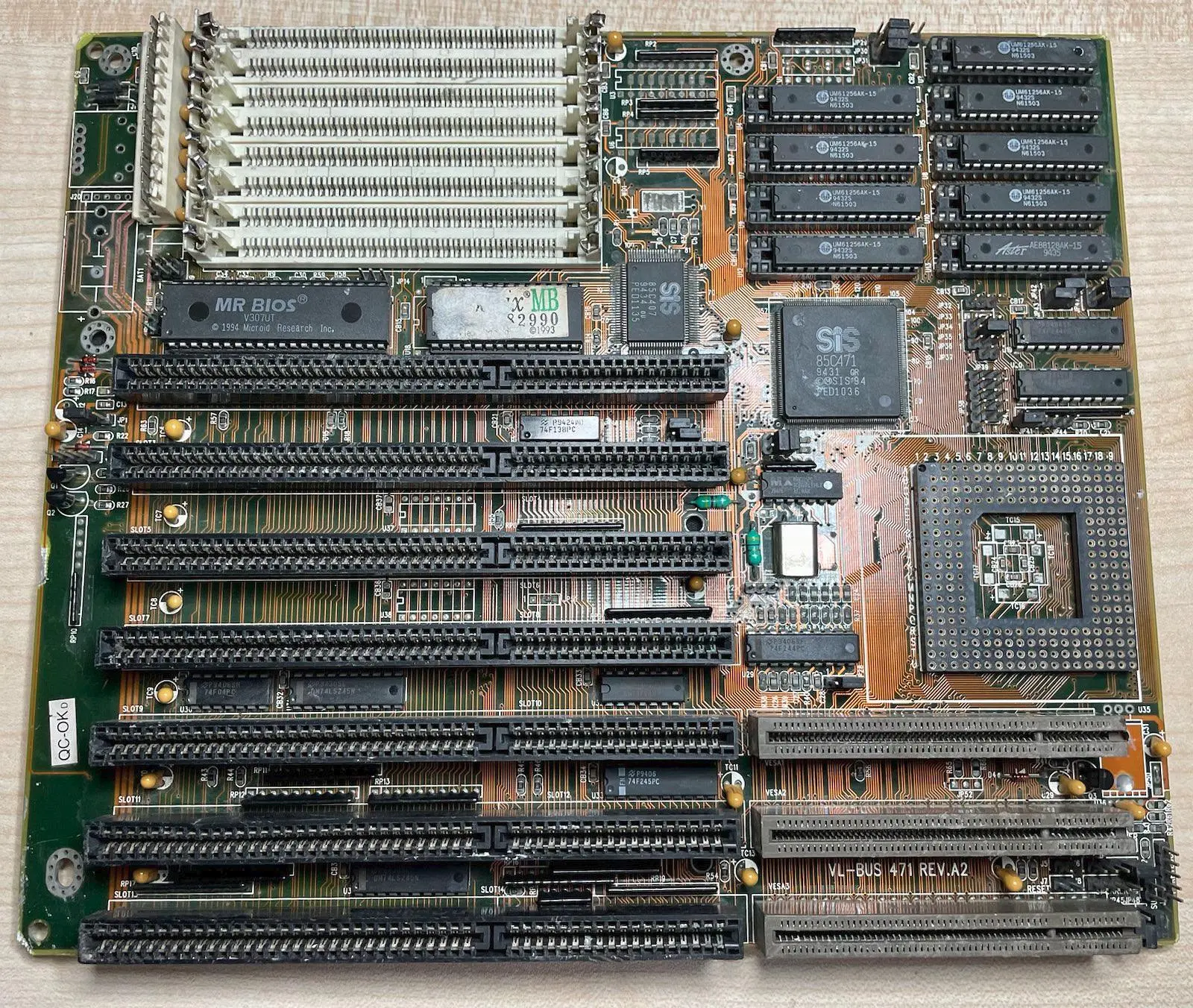

Unknown VL-BUS 471 VLB part#2/X [repair, vcore mod, cache]

info:
* minelo 9 miesiecy, akurat robie inna 486 z tym samym chipsetem, to sobie o niej przypomnialem

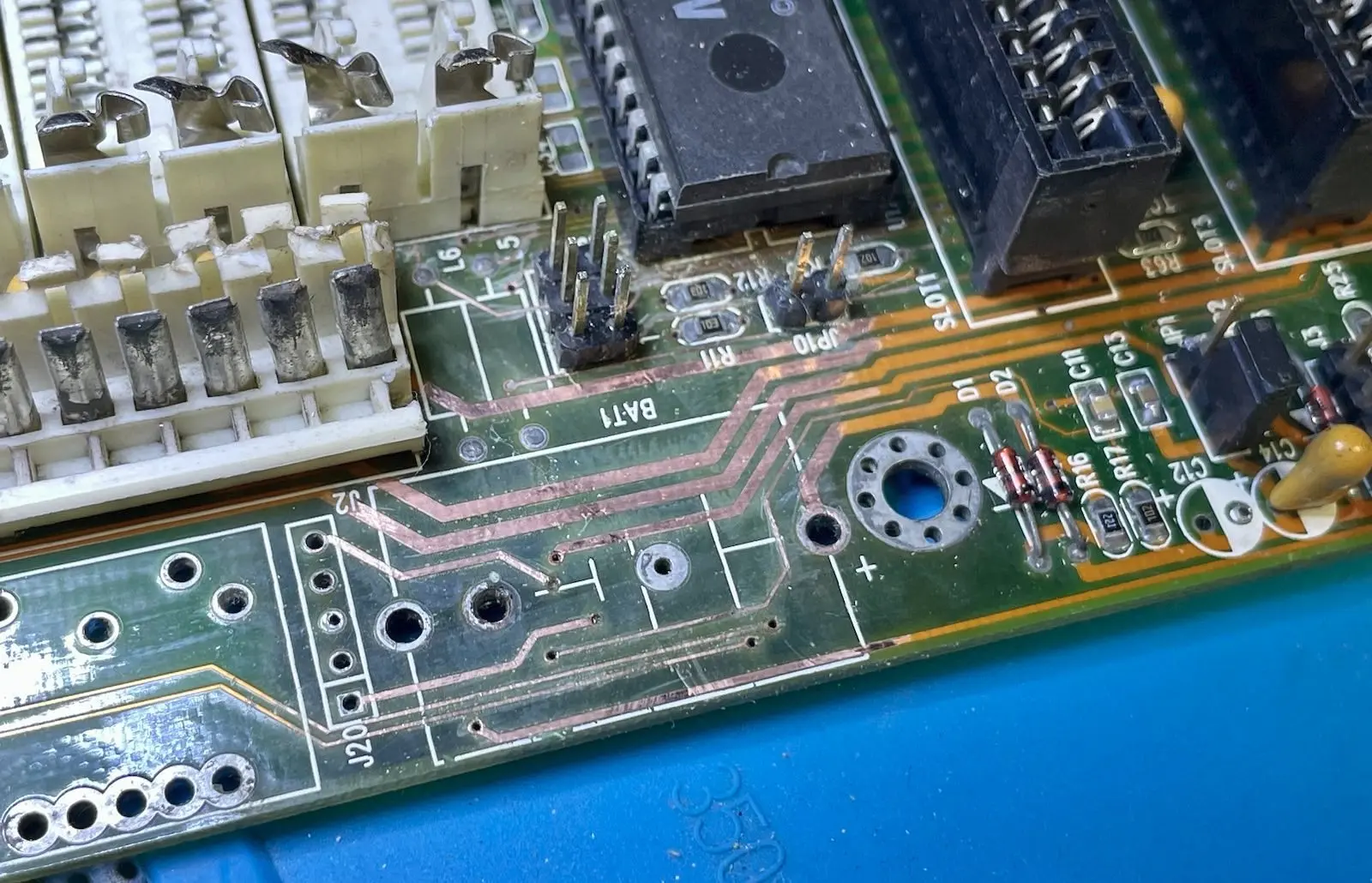

* plyta zostala naszykowana wczesniej do recapu, otwory drozne, wlozony 1500u na testy
* brak jakiejkolwiek dokumentacji, biosu, mobo najbardziej podobne do tego z linka
* wsadzony na probe i486-DX2-66 oraz 4x4MB simm 30-pin, trident 9000 isa, wstawiony tymczasowo bios z blizniaczej plyty soyo 486 vlb bo orginalna kostka gdzies mi sie zawieruszyla
* po wlaczeniu postkody jak wczesniej feff ale bzyczek lsss, blad pamieci, wiec cpu dziala bo kod z eprom sie wykonuje - plyta ozyla
* ramy przelozone do bank0, kod ten sam ale blad pamieci zniknal, za to nowy beep lss, blad klawiatury ale to juz moze byc wina innego biosu
* odnaleziona orginalna kostka i przelozona, za to po chwili pojawil sie beep ll, to znaczy cmos chksum error, niestety obrazu brak
* capslock i numlock dzialaja, sprobuje wejsc w bios setup po omacku i zapisac ustawienia, po restarcie powinien byc 1 beep, to bedzie znaczyc ze cmos ustawiony, chociaz bez multi i/o moze byc nadal blad poniewaz brak napedow, zobaczymy, w ciemno: del f10 y enter, restart
* nadal 2 beepy, mozliwe ze phoenix ma inny bios i trzeba innej kombinacji, w kazdym razie plyta czesciowo dziala ale bez obrazu

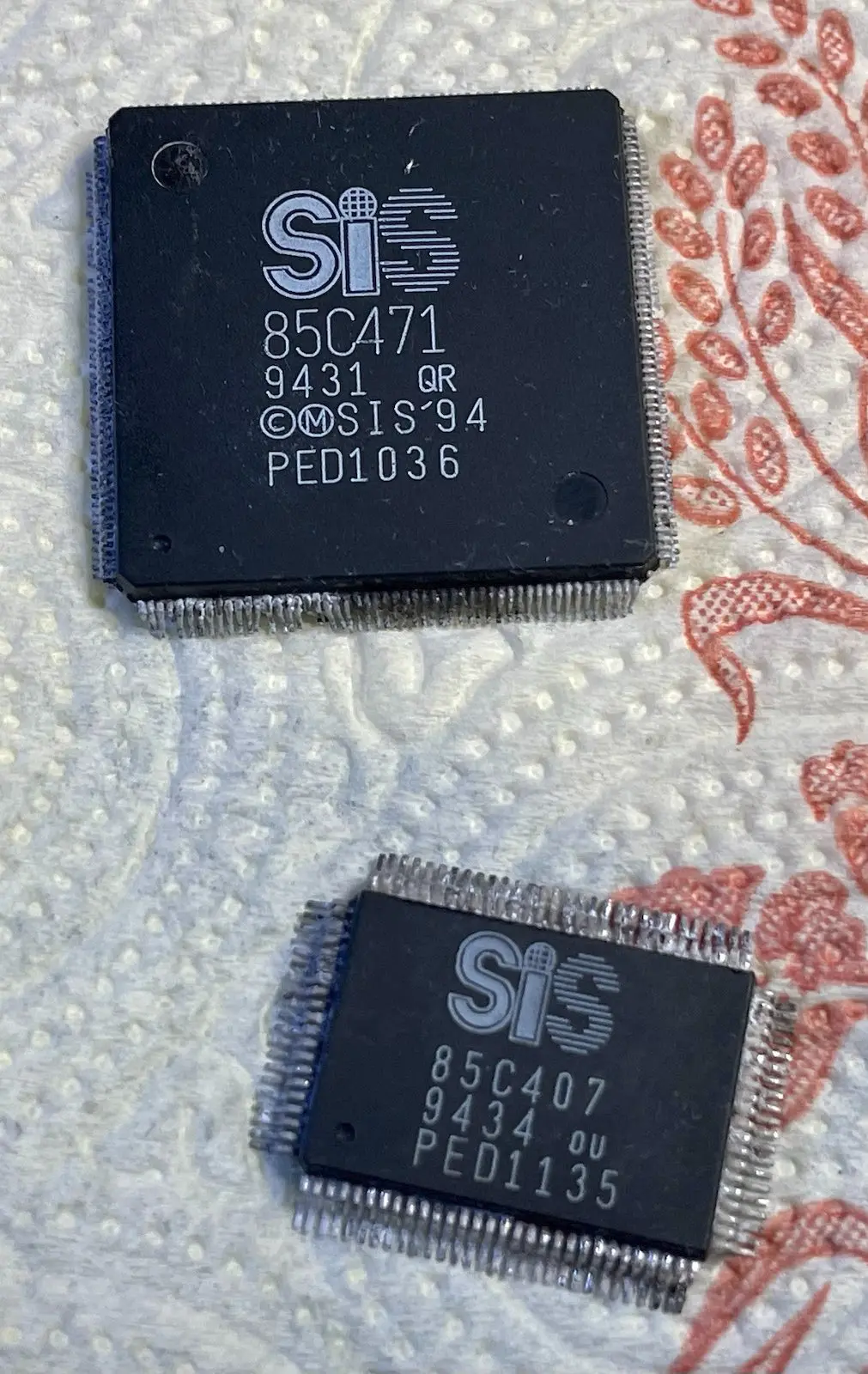

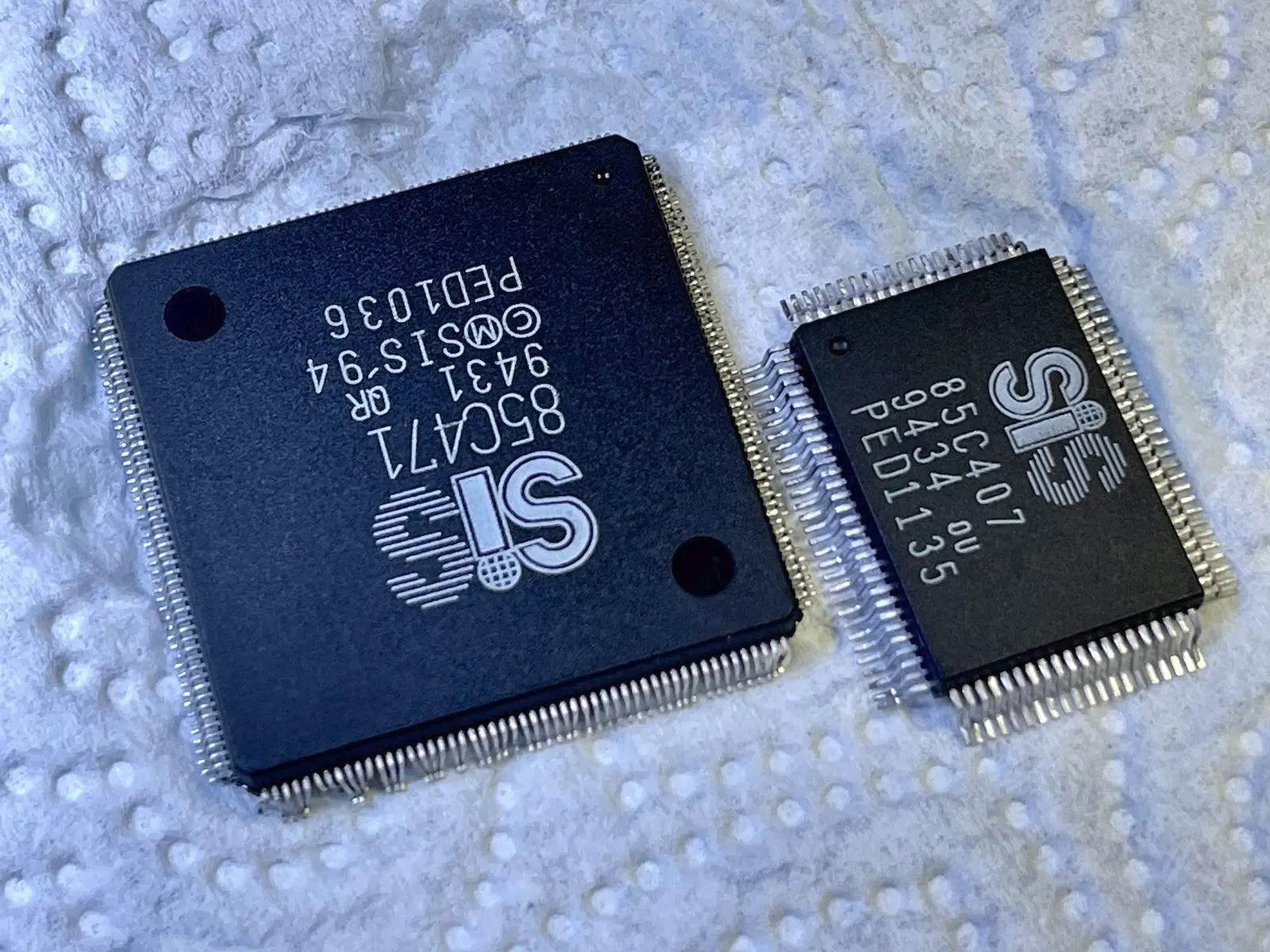

* brak obrazu na vga oraz postkody feff jak i wczesniejsze rozpoznanie sugeruje ze moze byc cos nie tak z szyna isa, ona jest polaczona z vlb przez maly mostek - do wymiany
* sprawdzilem jeszcze cirrusa na vlb - nadal brak obrazu

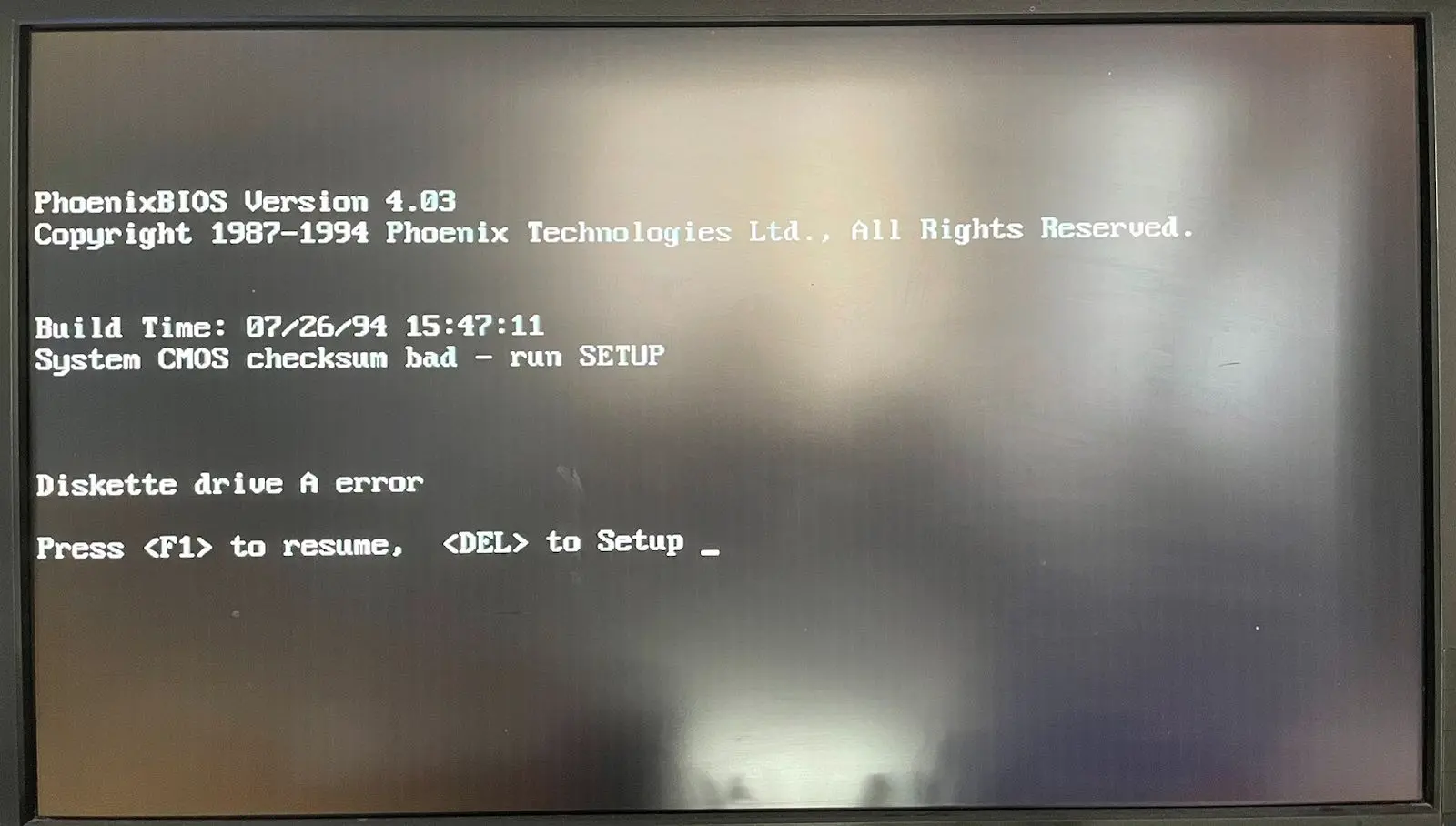

* podlaczona multi i/o z fdd, po 2 beepach wcisniety f1 (load defaults & continue) 1 beep ale stacja nie czyta dyskietki, wiec isa nie dziala
* podsumowujac: stale postkody feff, brak obrazu na karcie isa i vlb, brak aktywnosci fdd - stawiam na maly mostek, nastepnie jakas drobna logika, przerwy w sciezkach/zimne luty, clockgen
* clockgen sprawdzony, isa clk 14.3MHz, jest ok

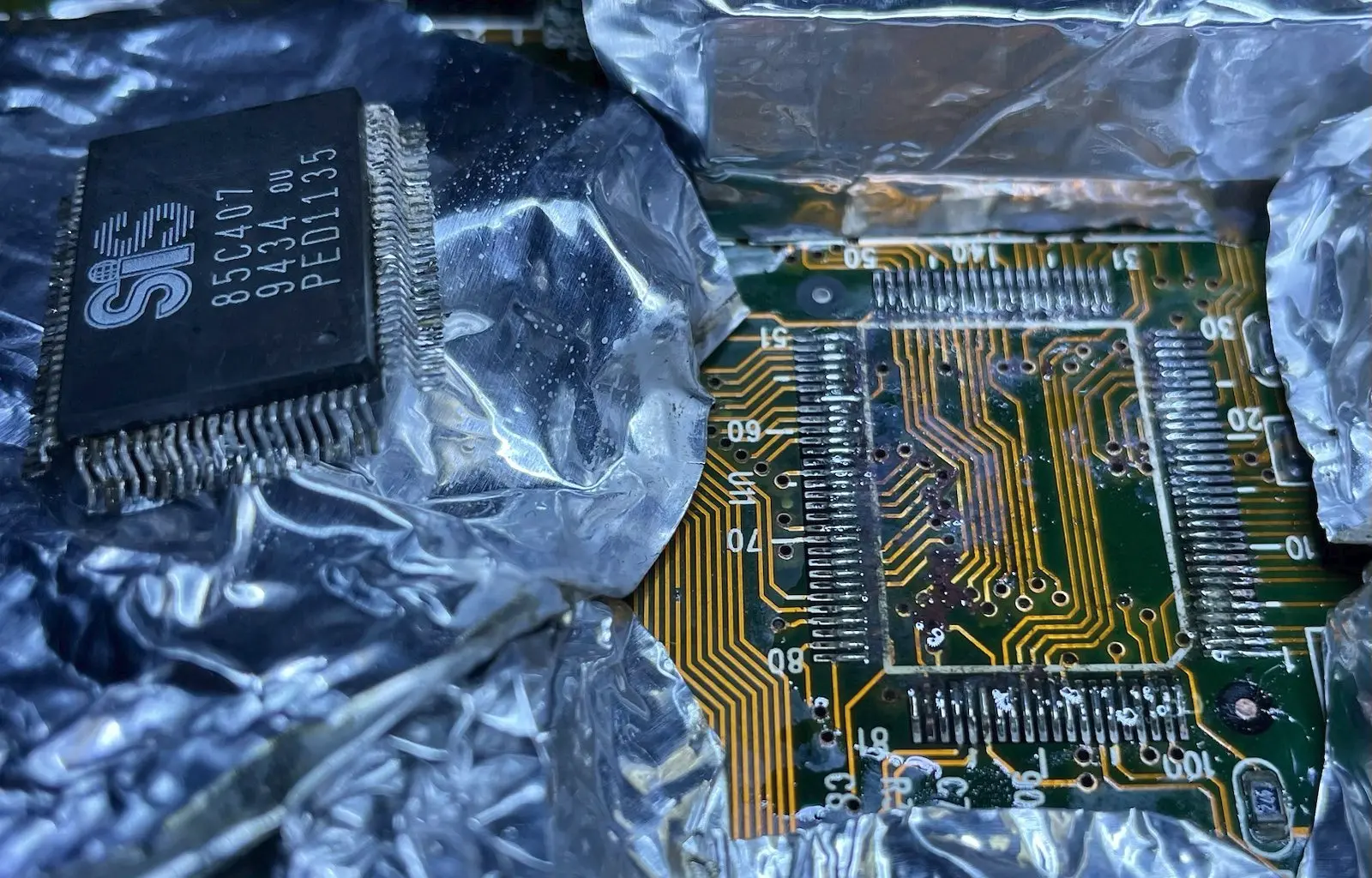

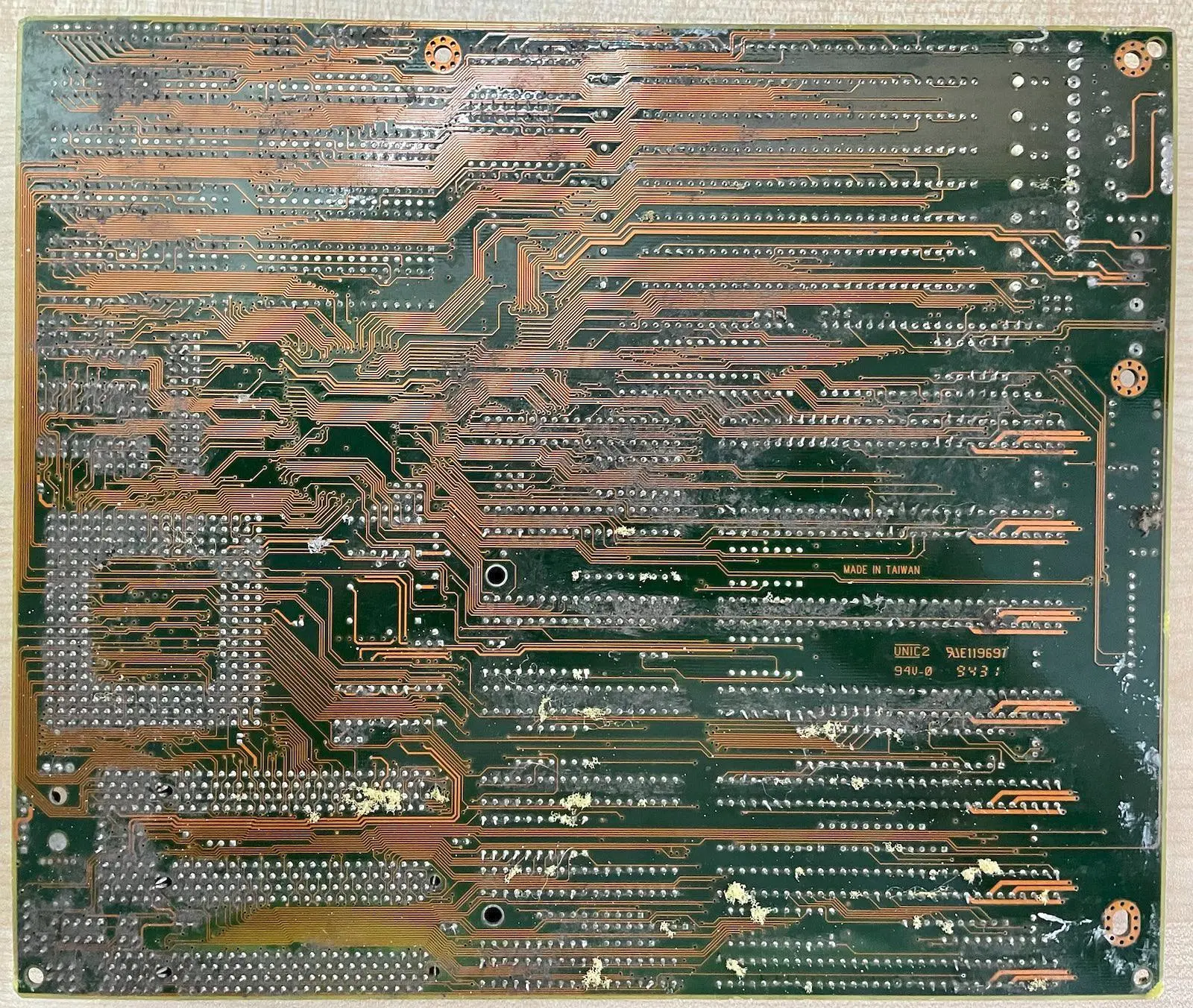

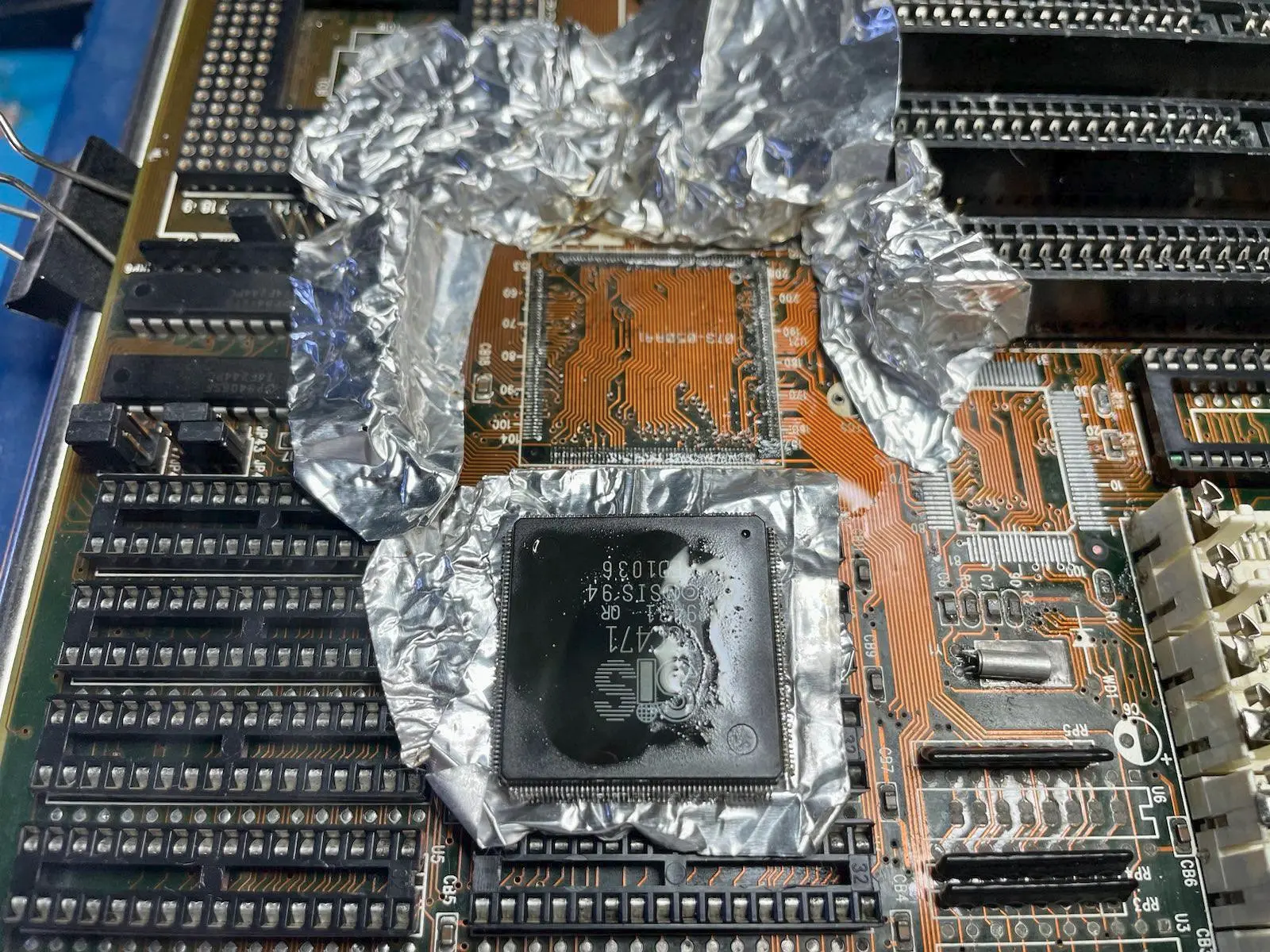

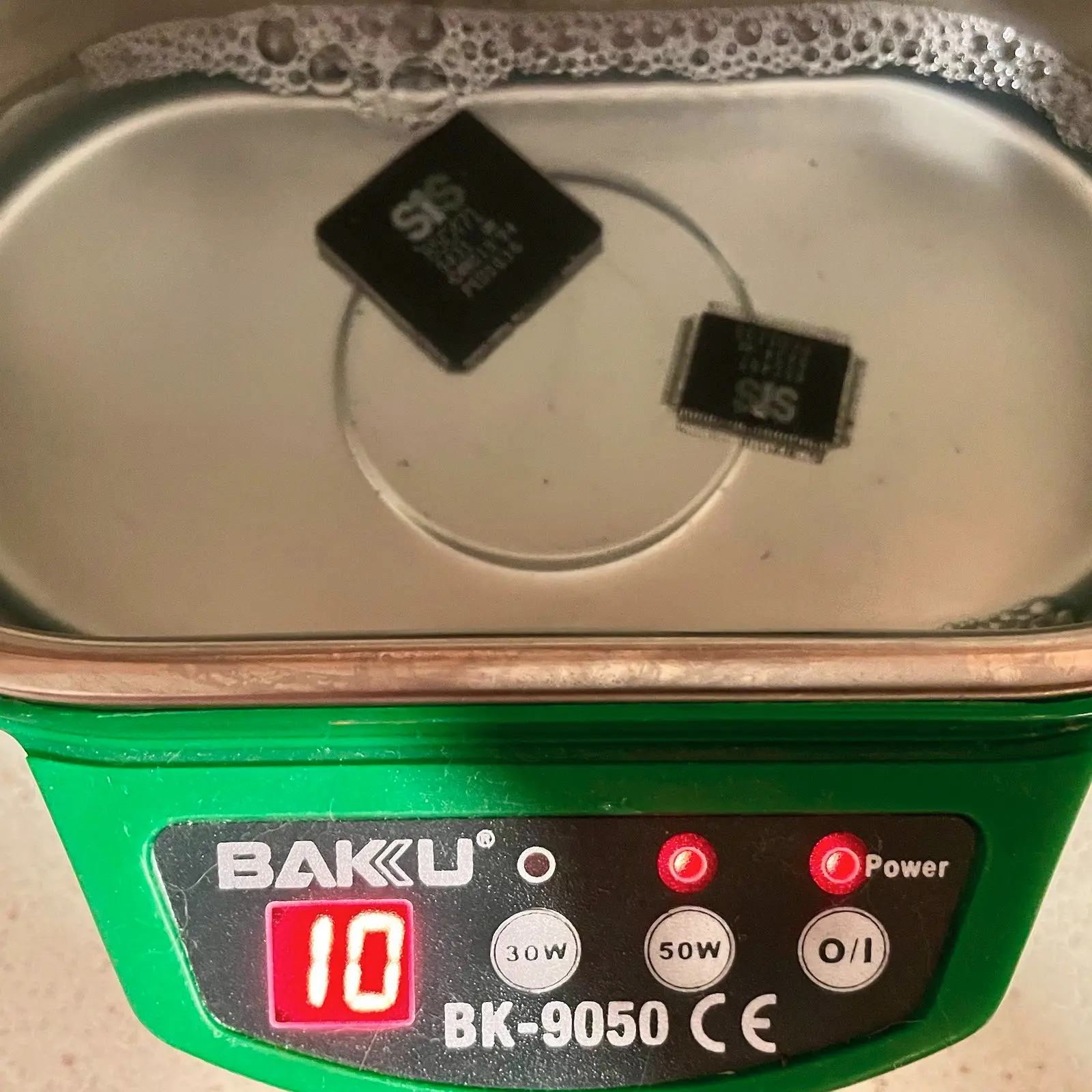

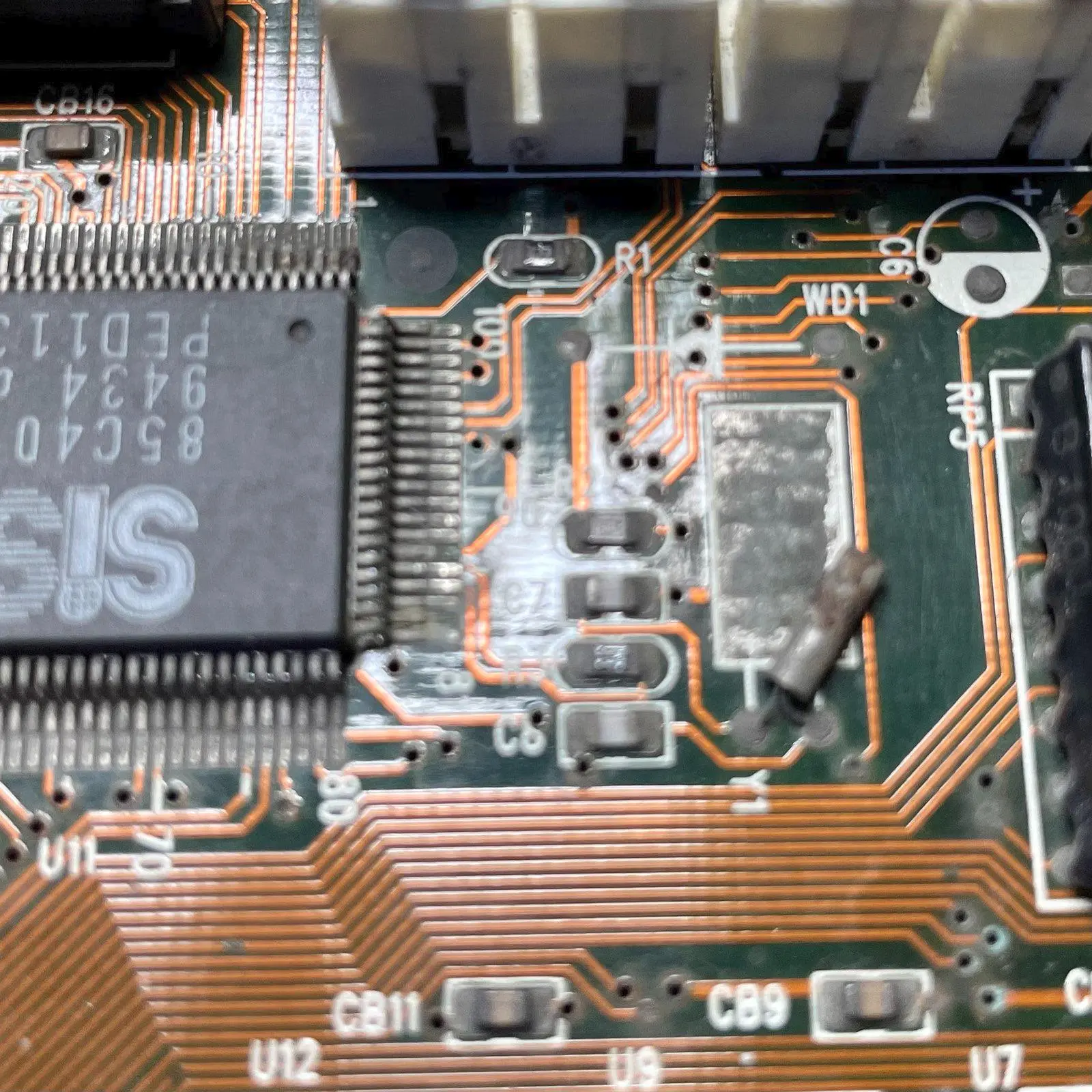

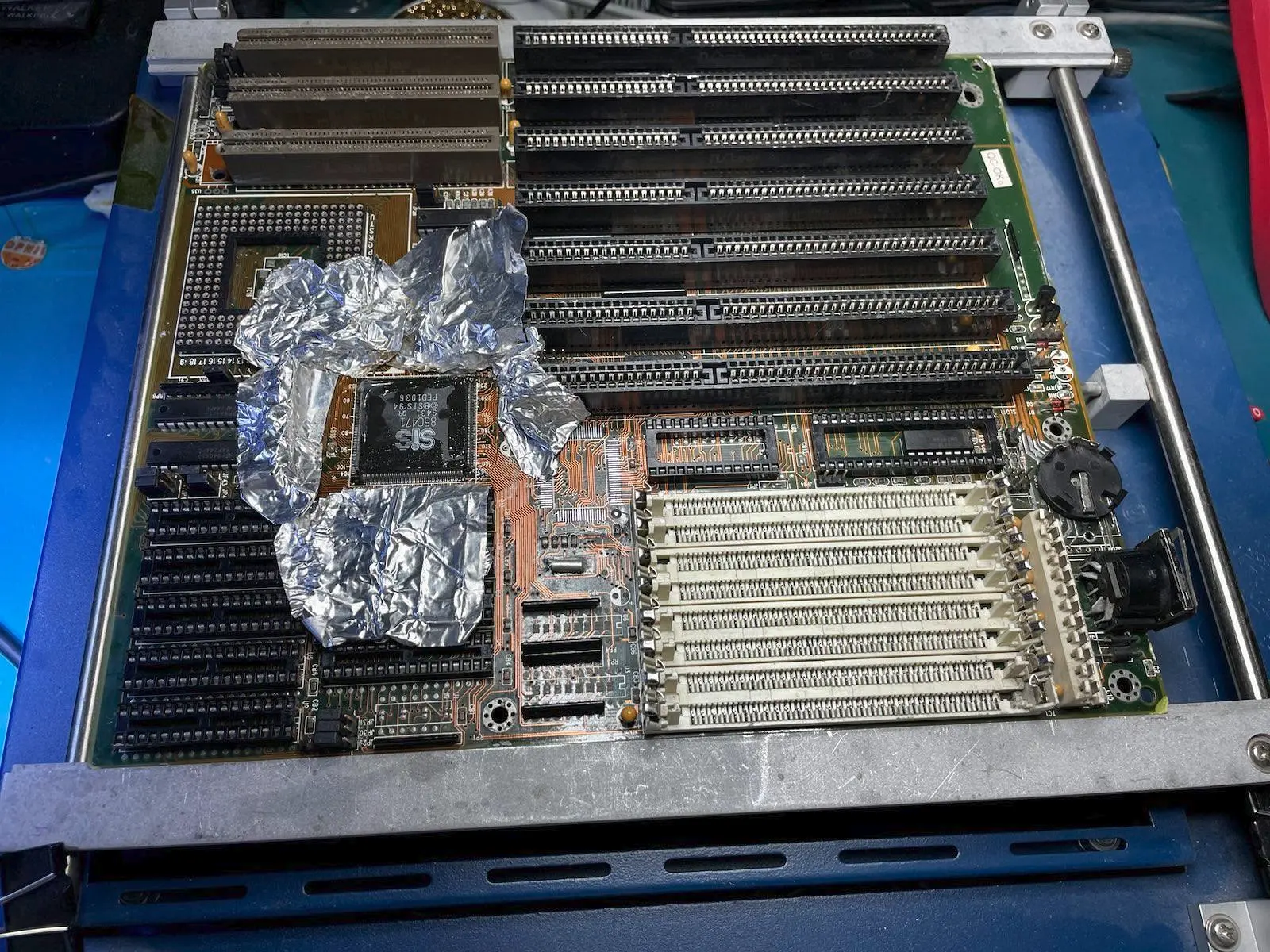

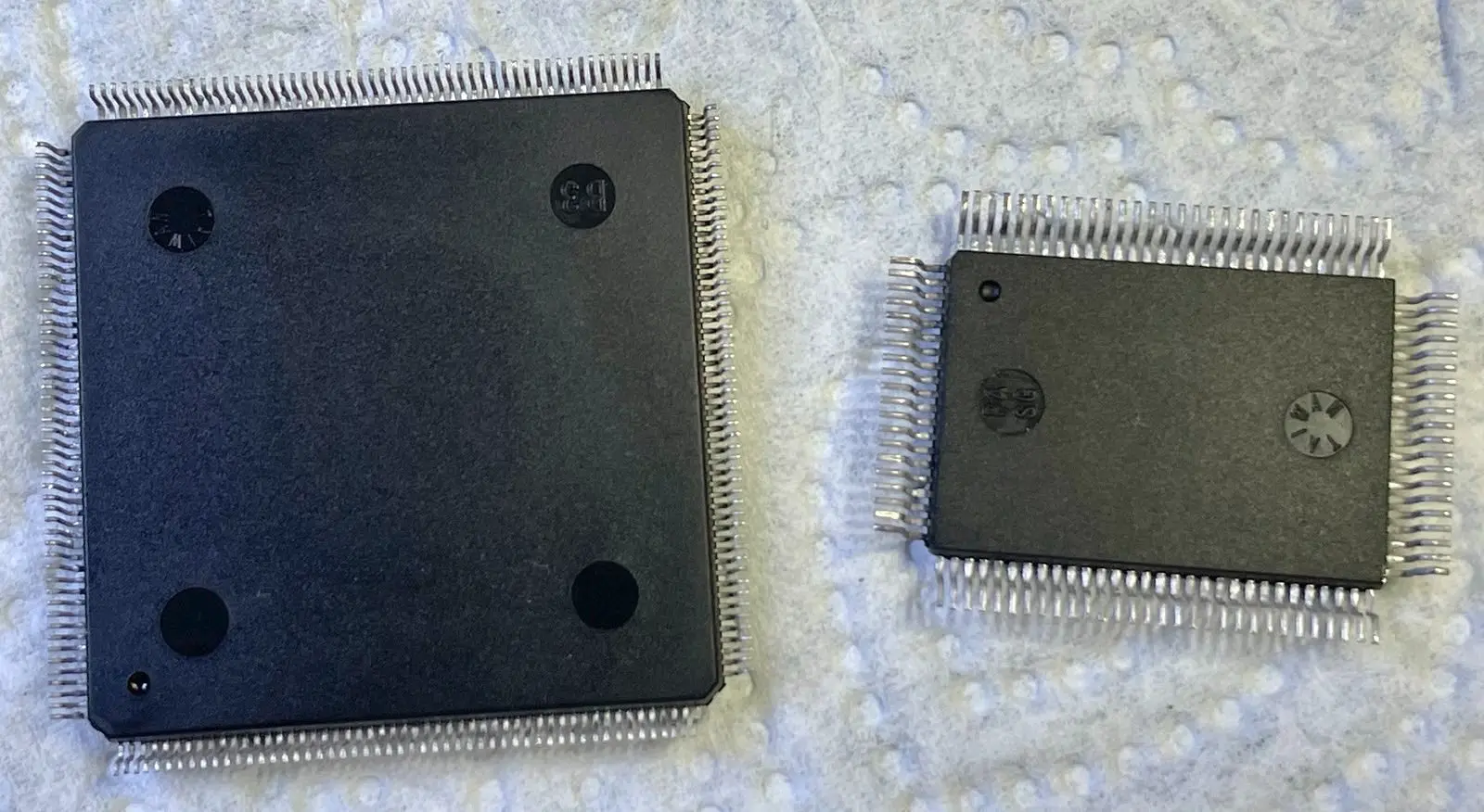

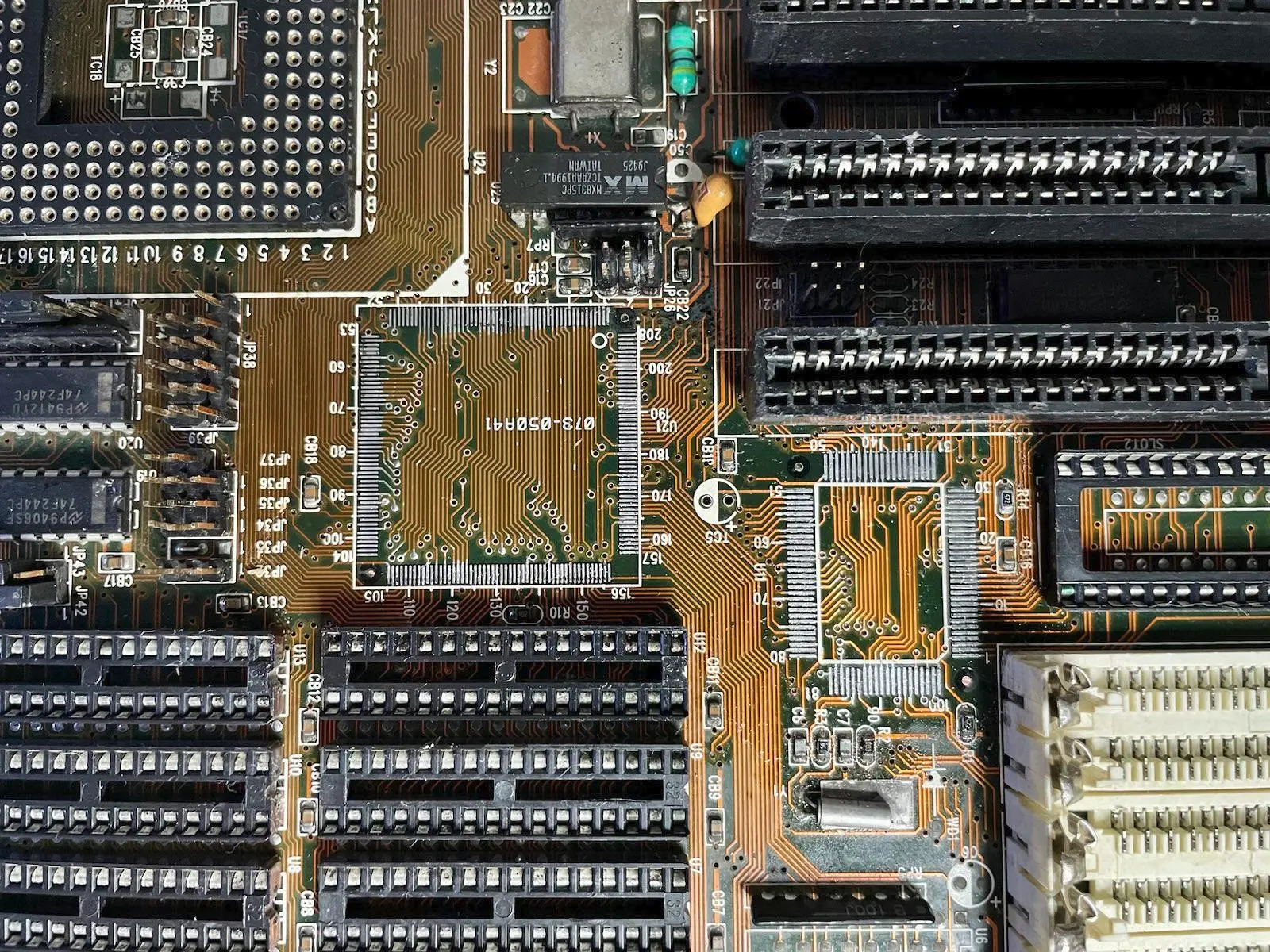

* zdjety maly mostek, po czyszczeniu i przeszlifowaniu padow horror, zgnilizna na via, w kilku na pewno brak kontaktu - zanim wlutuje nowy to musza byc one zadrutowane

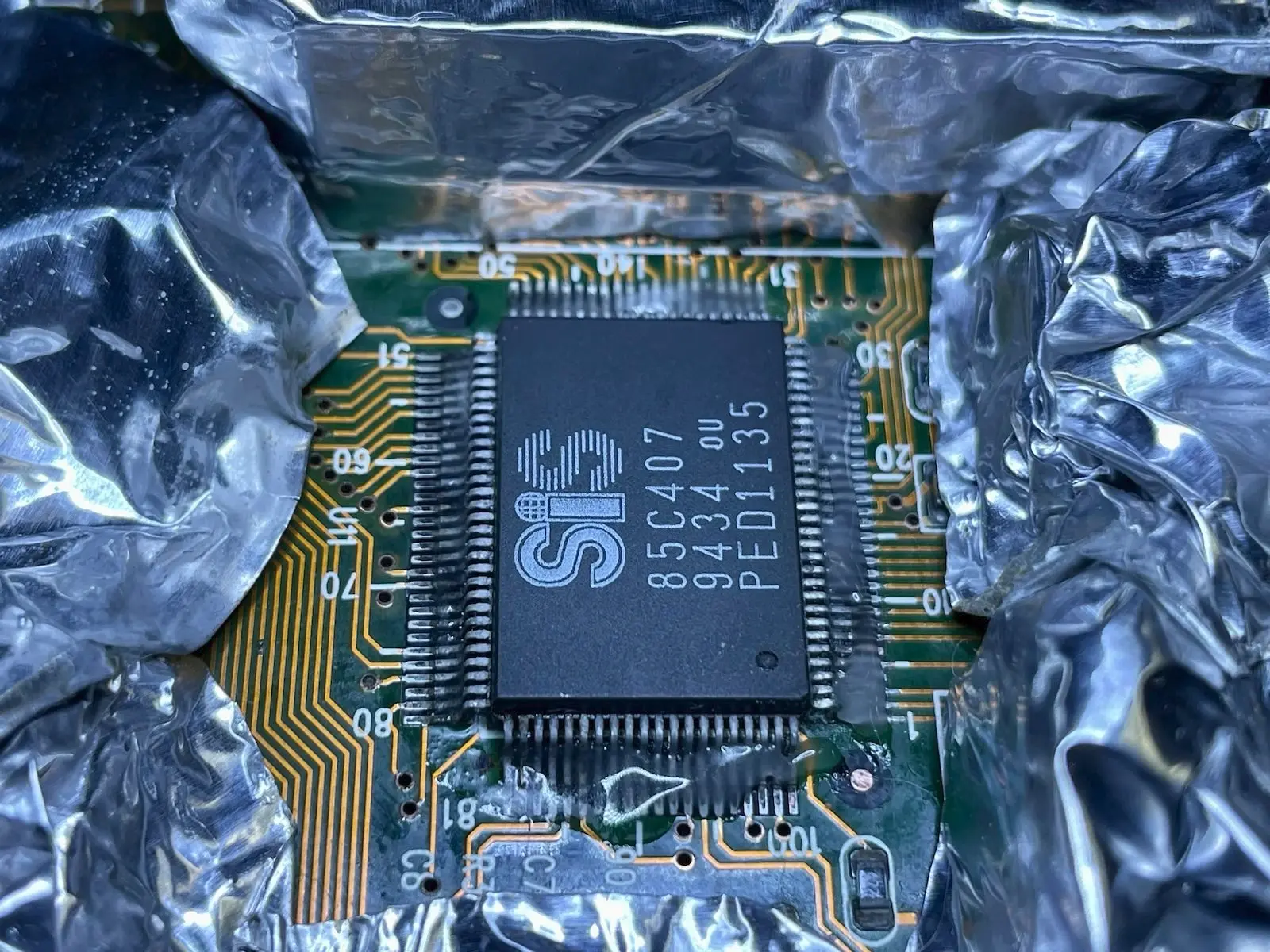

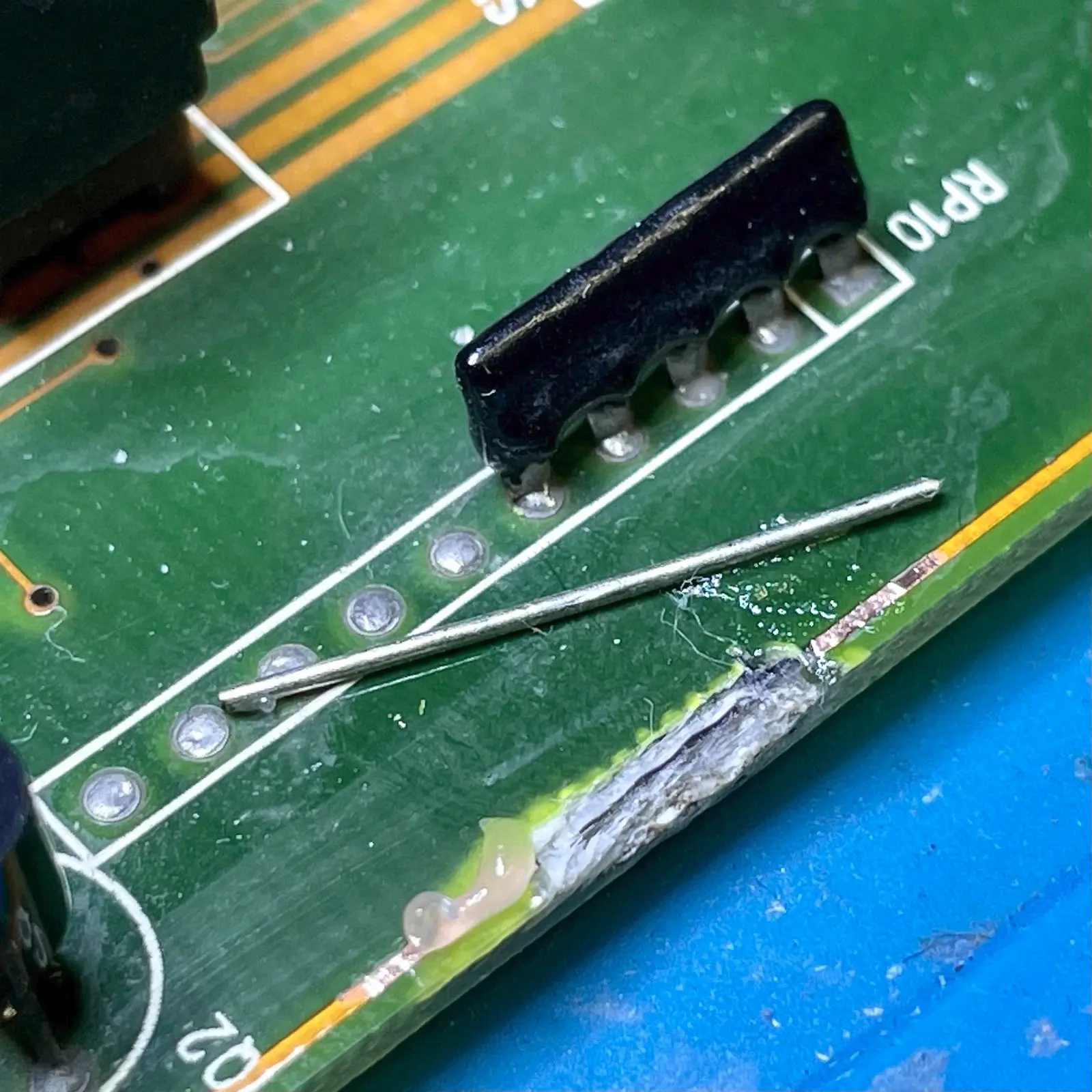

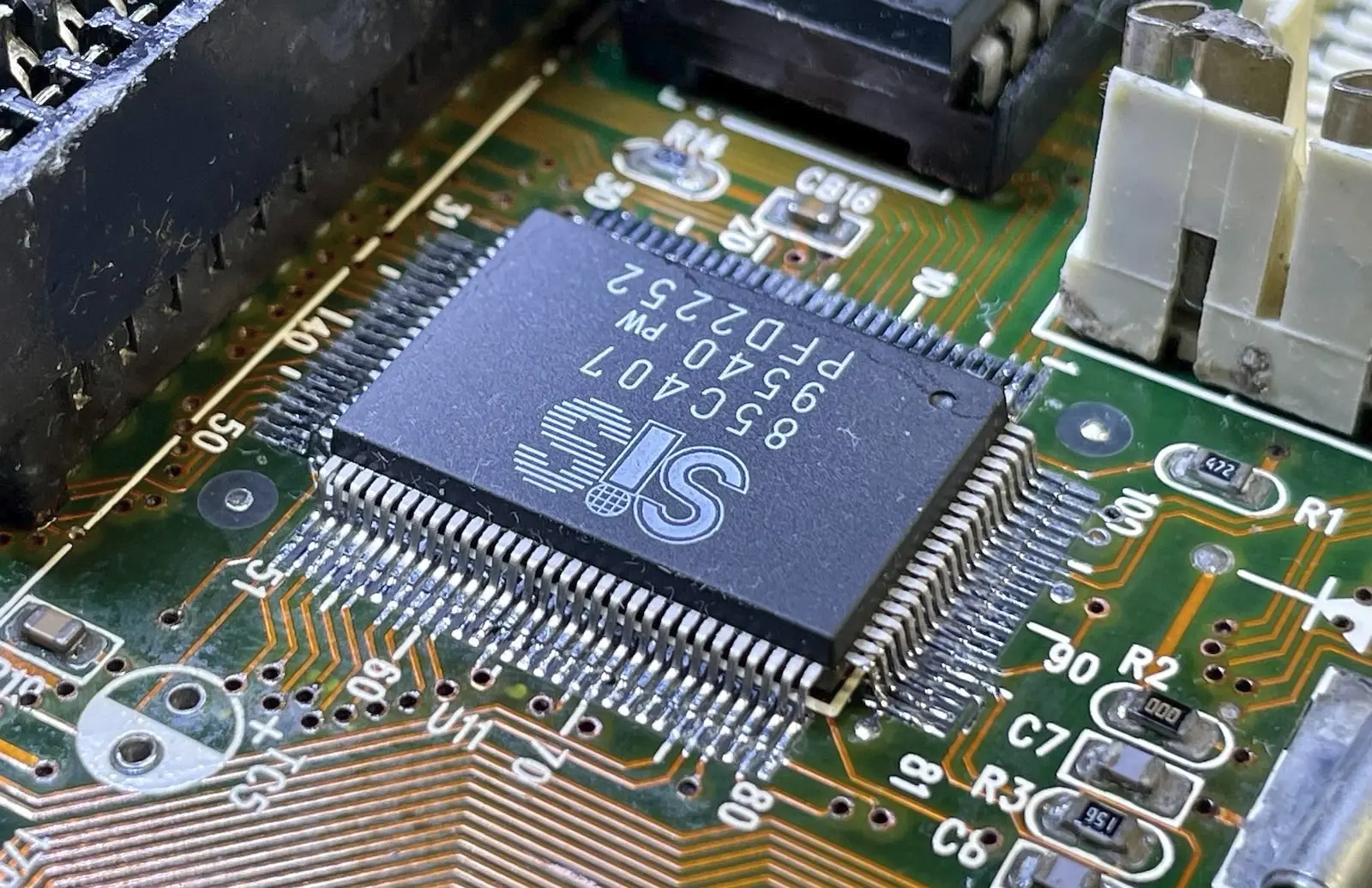

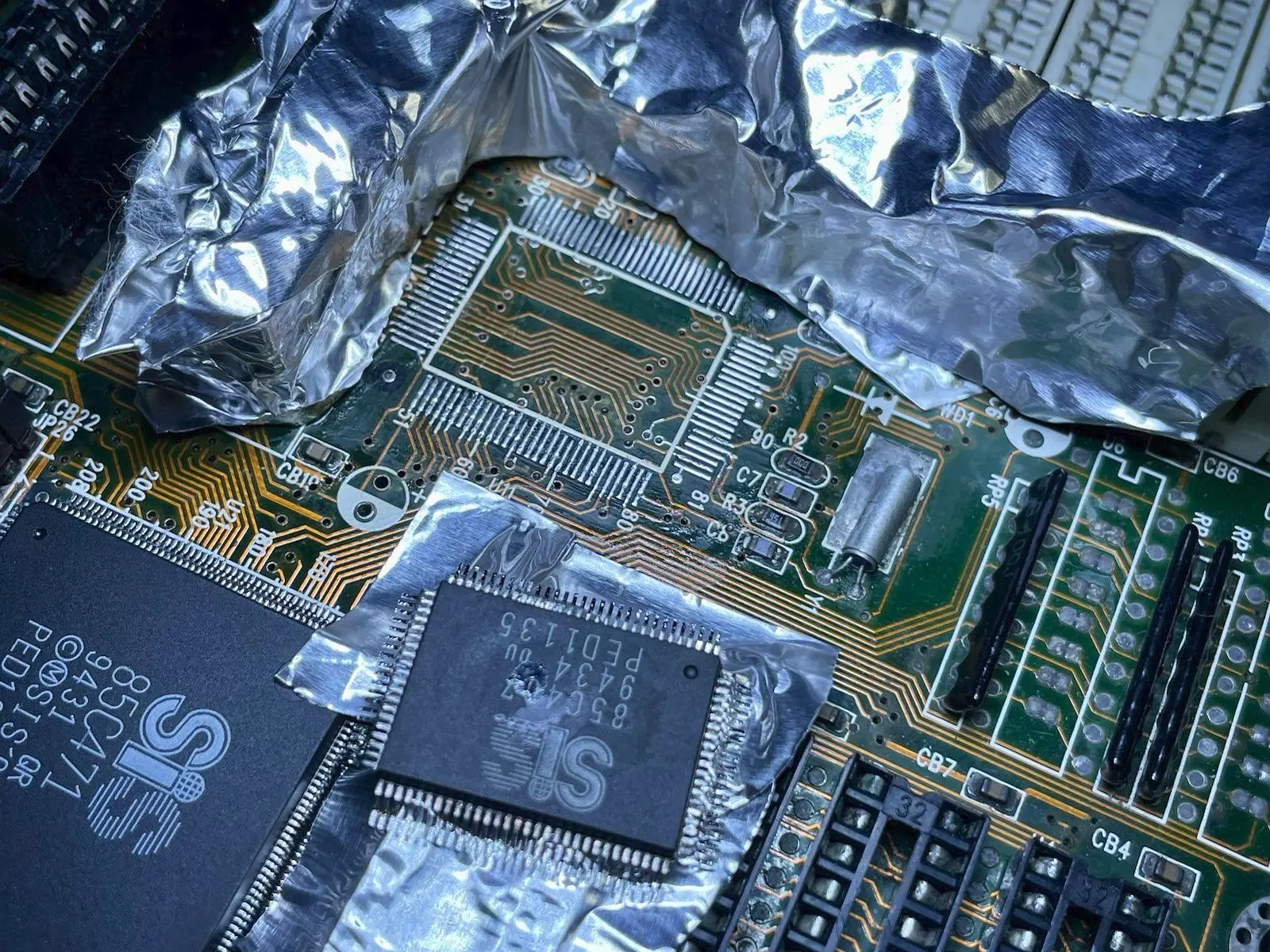

* zadrutowane 10 zgnitych via bez kontaktu, kolejne 20 przelutowane, sciezki polakierowane, wlutowany nowy mostek

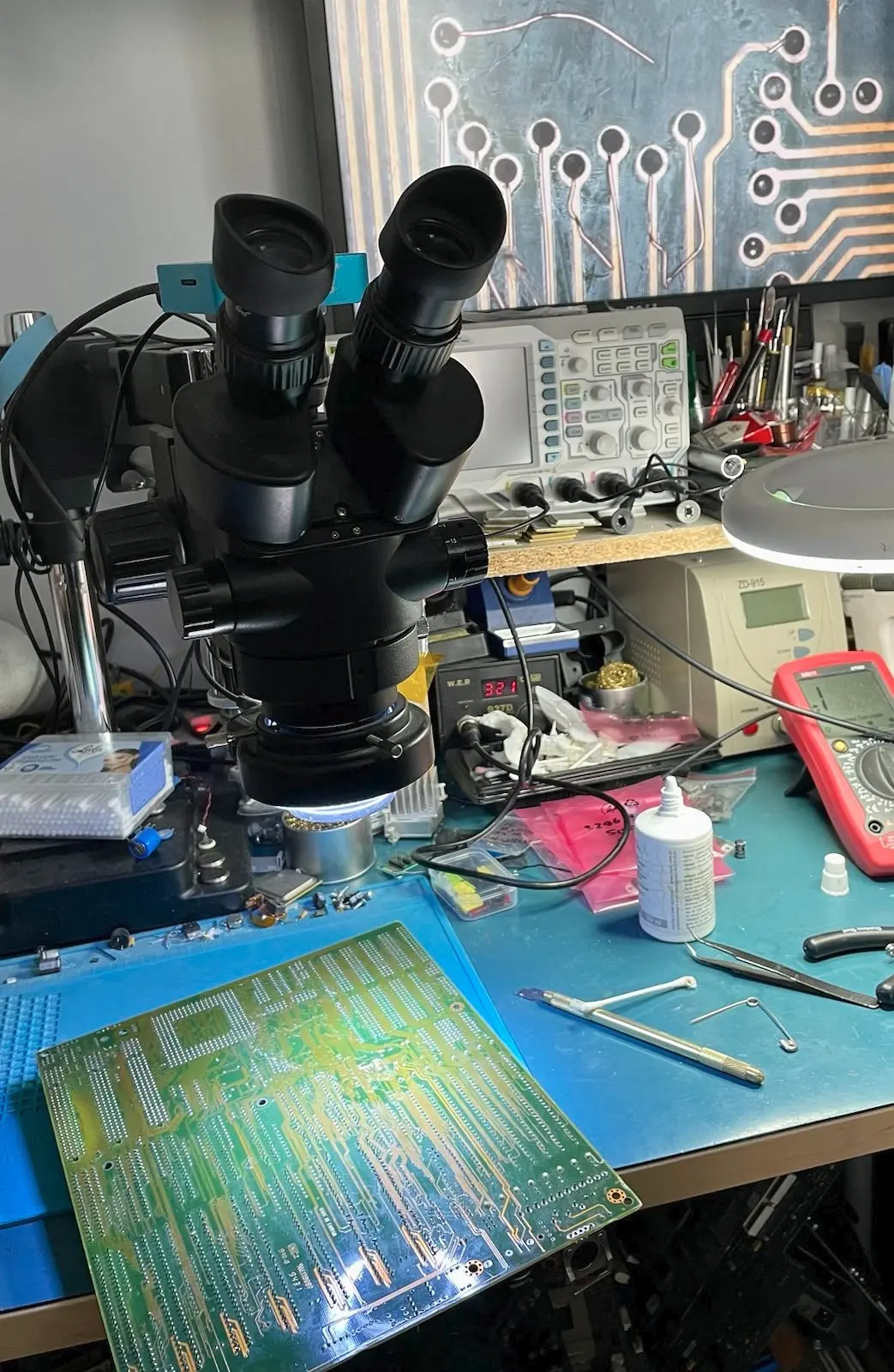

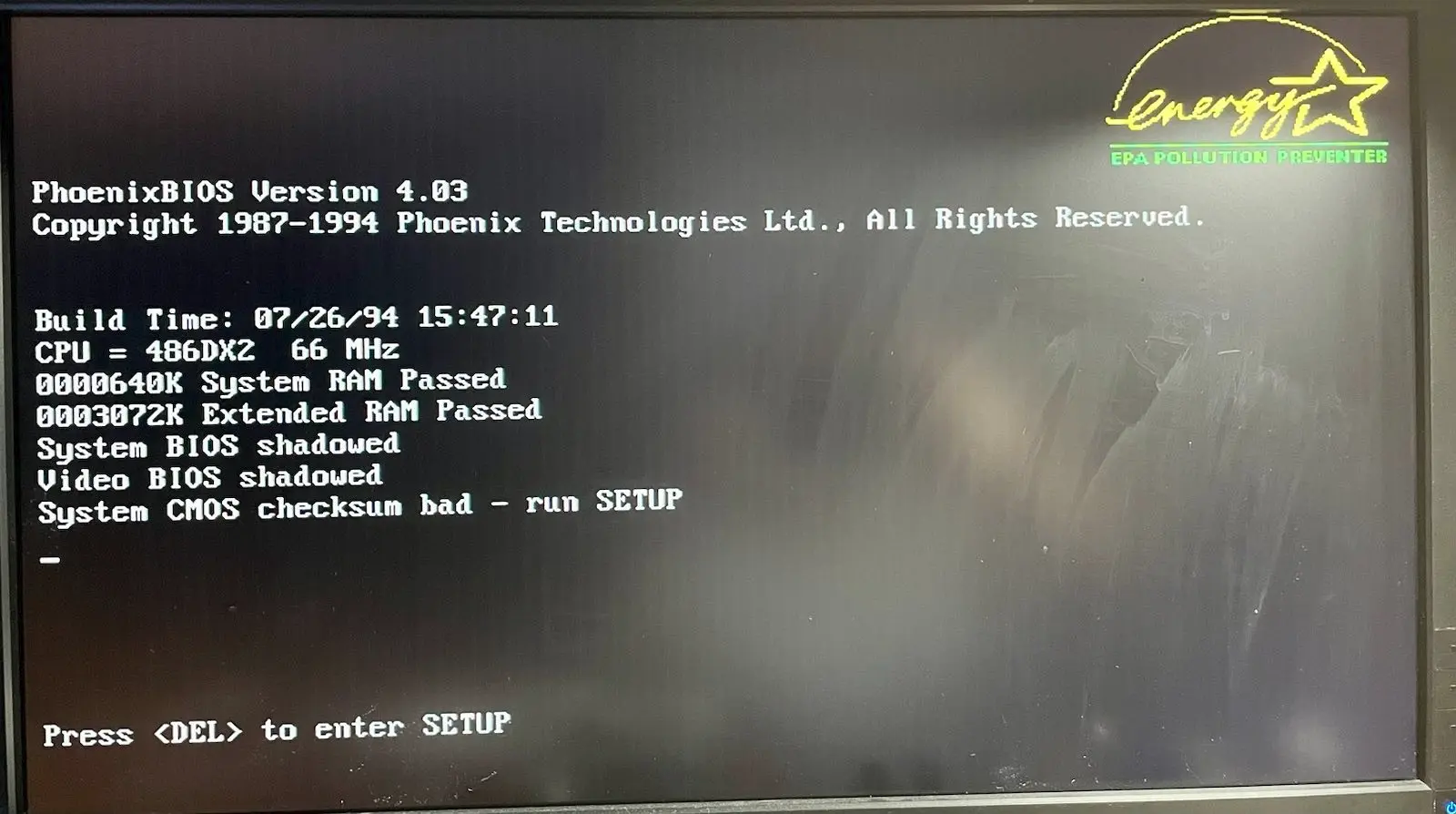

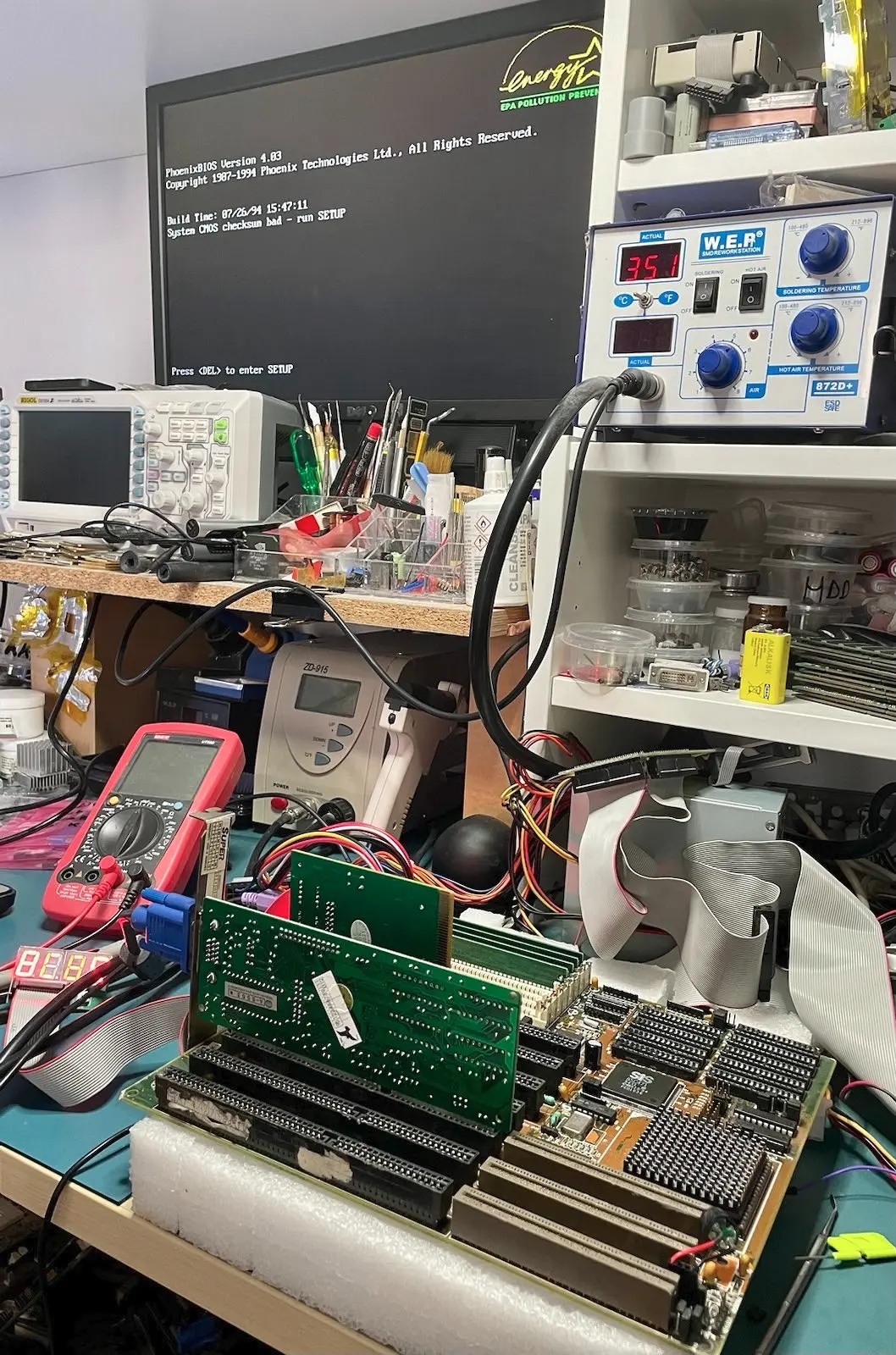

* proba generalna i... pojawily sie postkody, jest obraz, post wyswietla cmos error, czyli mobo zyje
* zegar i bios ustawiony, cmos trzyma, cpu i ram wykrywane poprawnie
* podlaczona multi i/o i grafa zmieniona na cirrus vlb - jest obraz, vlb dziala, fdd tez, na wykrywaniu dysku freez - boot z dyskietki dziala, ale co z hdd
* maxtor z w95 nie chce byc wykryty, zmienilem na quantum 1.6GB z dos6 - wykryty i bootuje
* cpuid poprawnie wykrywa procesor, speedsys staje na wykrywaniu typu pamieci, mozliwe ze plyta do konca nie jest stabilna, bo capsy niewlutowane - czas na recap
* w miedzyczasie odnalezione kostki cache i orginalny kbc MR BIOS
* clockgen ma rowniez 60MHz, moze amd 133 by poszedl na 60x3/180 - do sprawdzenia, ale konieczny vcore mod, bo mobo ma tylko 5v

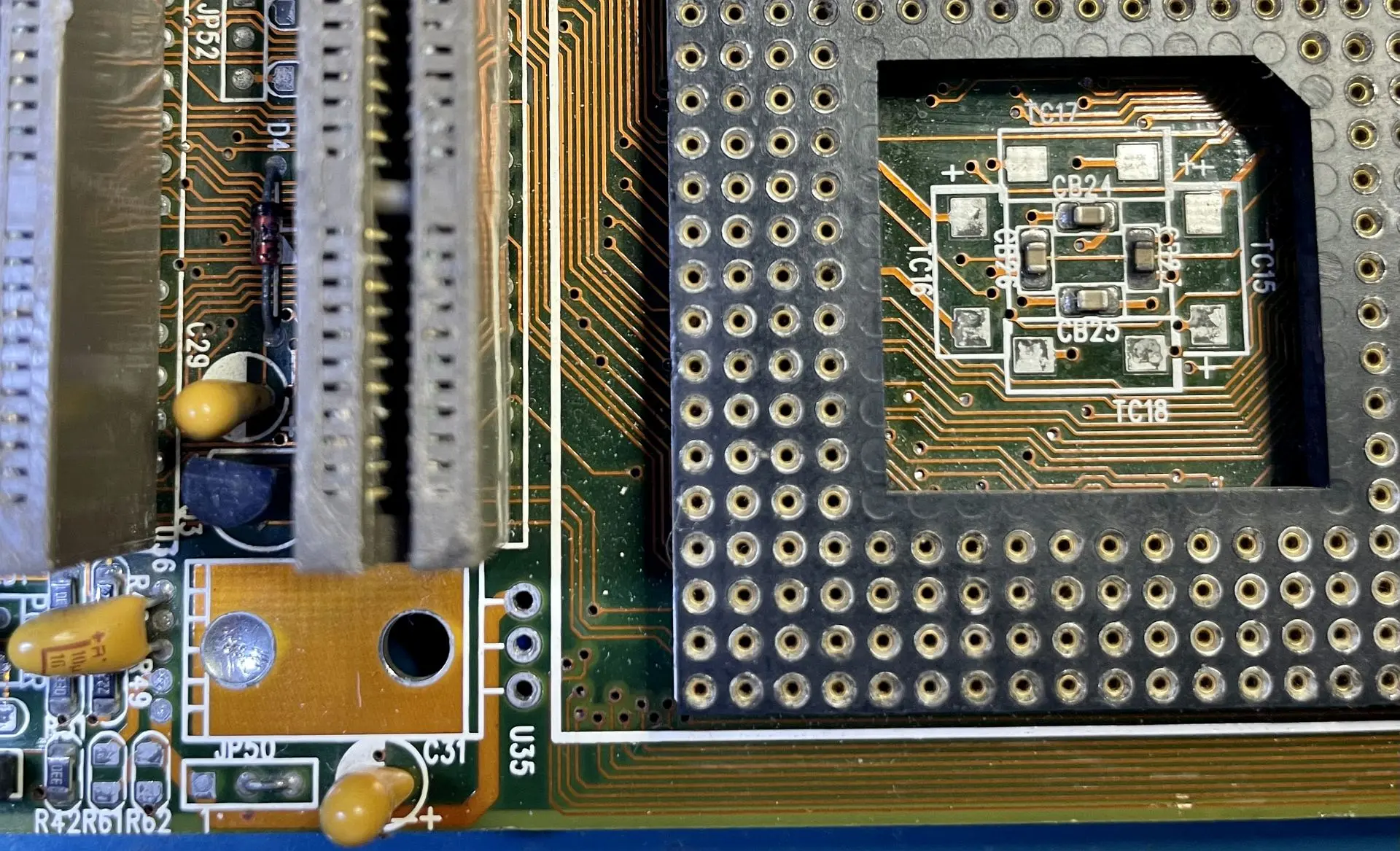

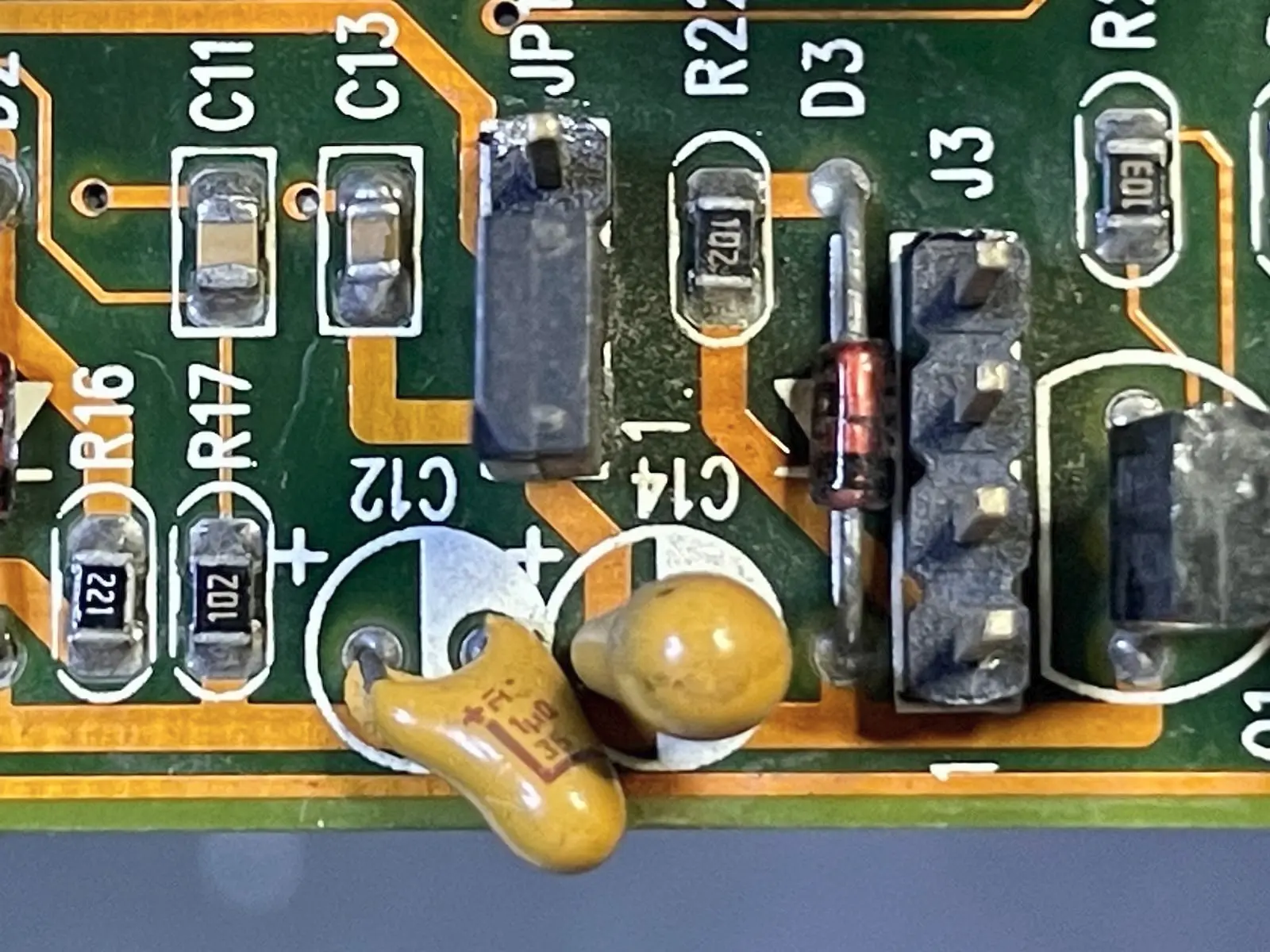

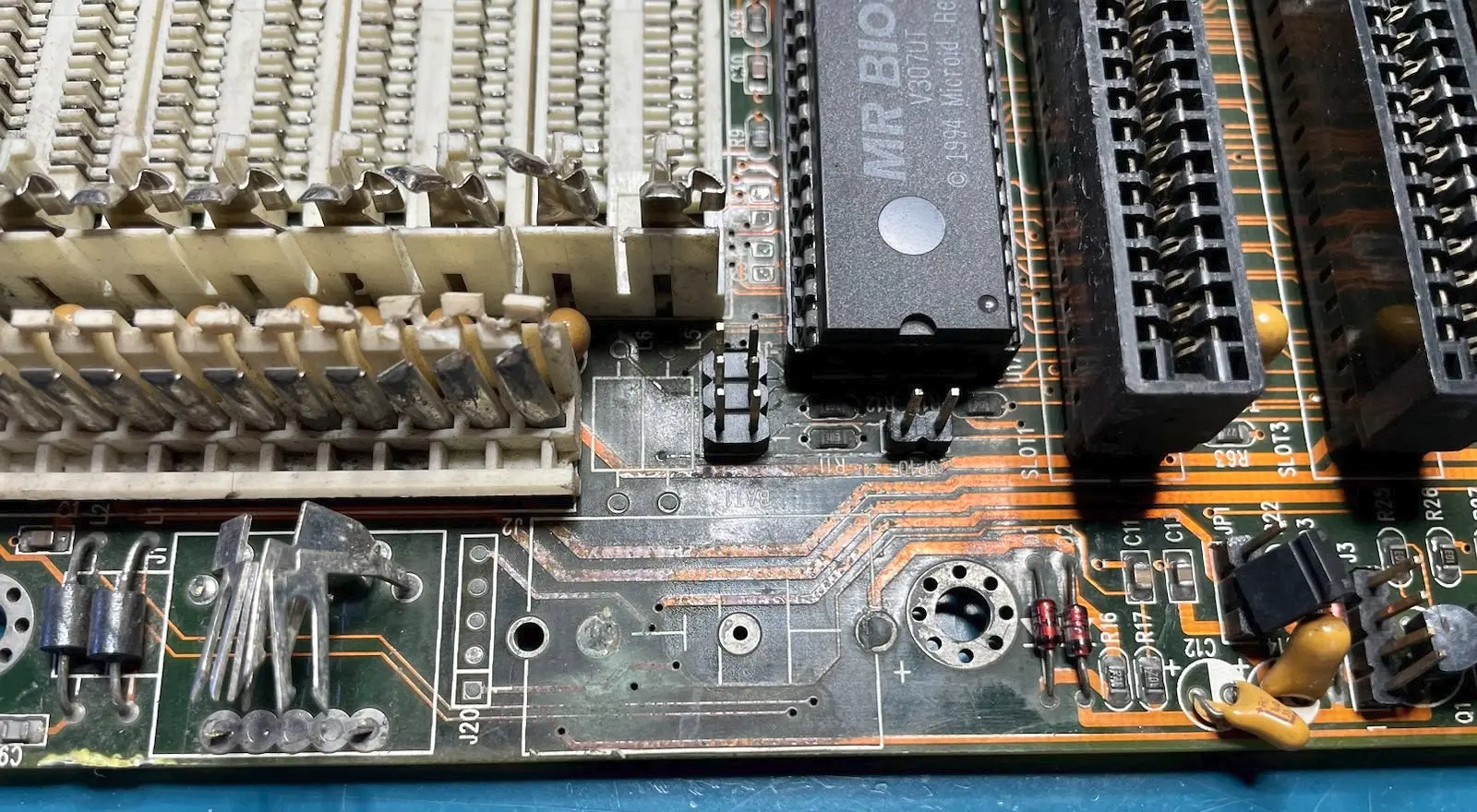

* na plycie jest zworka od przelaczania napiecia vcore, domyslnie zalutowana na 5v - do wylutu i wstawienia 3 goldpinow na przelacznik vcore

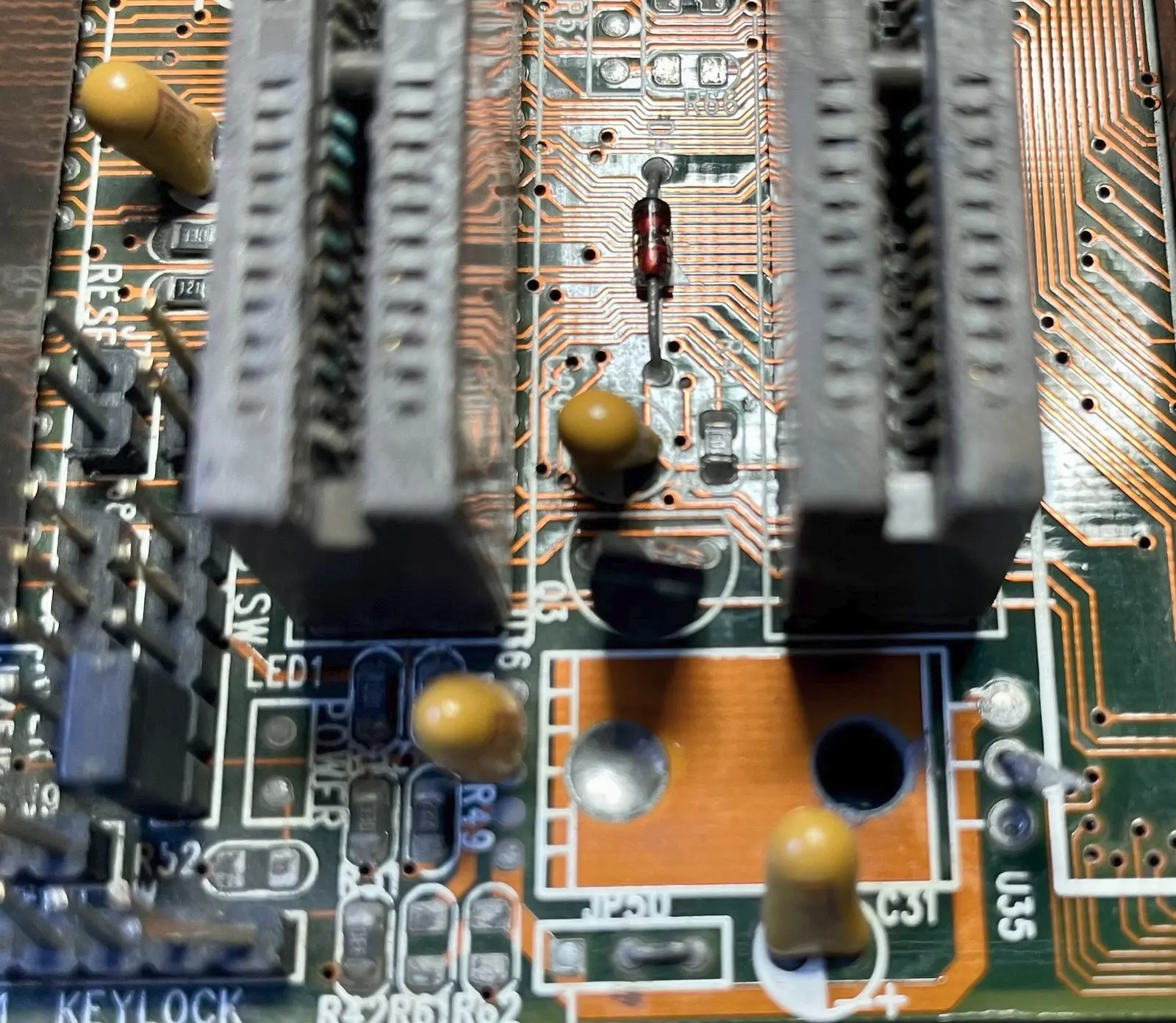

* zrobiony RE zasilania vcore, fabryka zrobila wersje 5v only, na mobo miejsce na 2 vregi i kilka smd, widoczny charakterystyczny dzielnik napiecia - nie mam 5 pinowych regulatorow ani tak dokladnych rezystorow smd 1% to przygotuje mala plytke z tym co mam, ale w wersji wyczynowej z plynna regulacja napiecia wyjsciowego, przy ataku na 180MHz over/undervolting vcore moze sie przydac

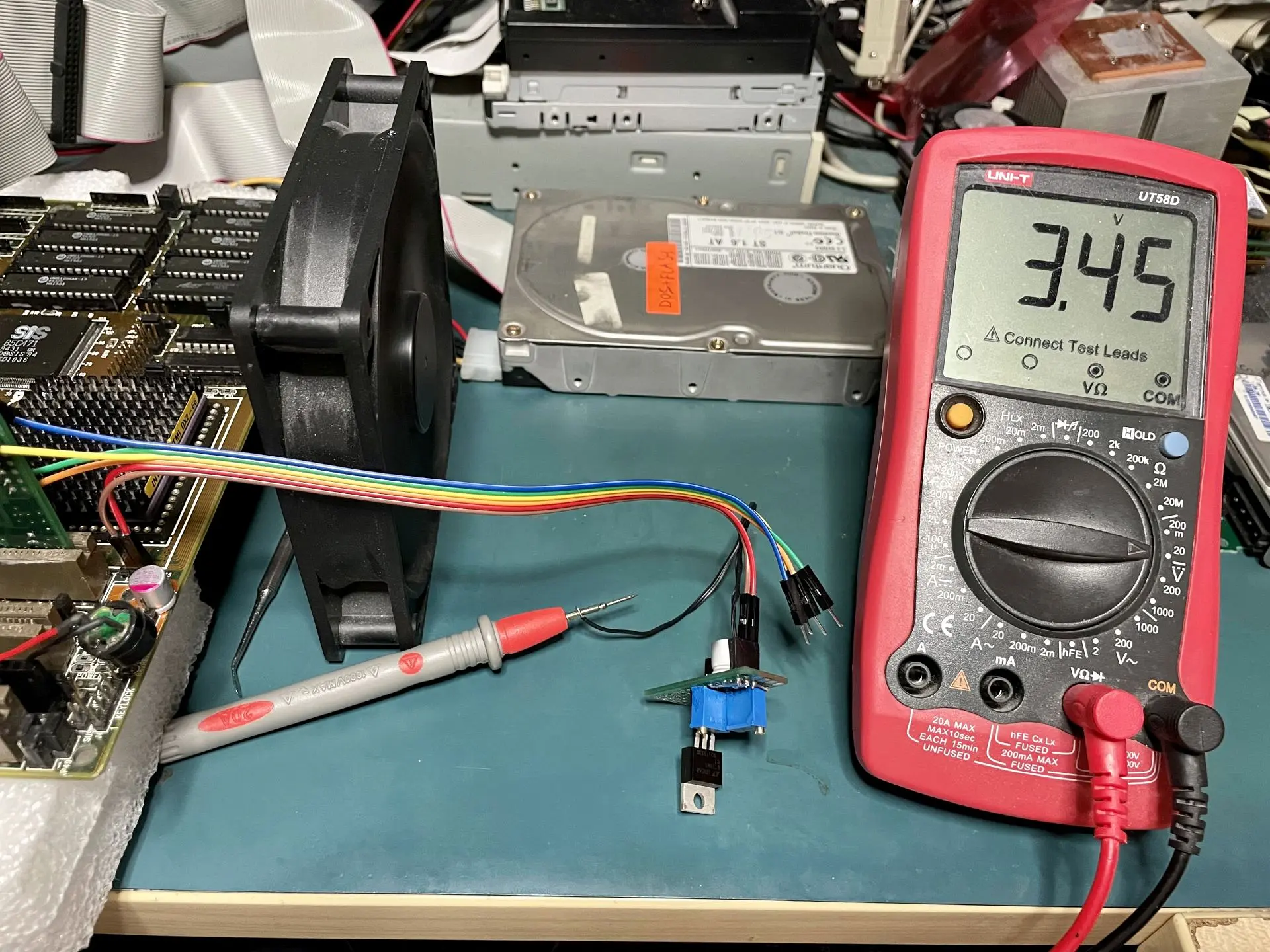

* zrobilem moda na plytce wpinanej do mobo, potencjometry ustawione, bez plytki ze zworka 5v, po zdjeciu zworki i wlozeniu vrega plyta powinna sie obudzic z 3.45V, wlutowany w mobo polimer 1000u/6.3V na linie 5V, na plytce z vregiem jest rowniez 1000u dla vcore
* zanim podlacze to sprawdze jak napiecia i gigantyczny zonk, pomimo zdjecia zworki z vcore jest na nim wciaz 5V... niewiarygodne, a juz mod zrobiony
* musi byc gdzies jeszcze inna zworka albo vcore od cpu w gniezdzie jest na sztywno podpiete do 5v z ktorej warstwy w pcb, tylko wtedy po co bylalby montowana ta zwora i puste miejsca na 2 vregi, nie umiem sobie tego wytlumaczyc - sprawdzilem jeszcze kazda zworke ktora byla na goldpinach ale zadna nie miala wplywu na vcore, jest ono podpietne na sztywno do 5v, nie wiem w jaki sposob, szkoda, spedzilem caly dzien na zrobieniu fajnego moda a tu lipa na koniec
* sam mod daje napiecia z przedzialu 1.25-4.05V zasilany z linii 5.1V, mozna podpiac do 12V i wtedy spokojnie wyciagnac 5V, regulacja jest bardzo plynna i dokladna, na pewno jeszcze gdzies go wykorzystam, szkoda ze nie na tej mobo po zeszlo mi pol dnia aby go zrobic od zera
* ok, wiec wstawilem osprzet jak wczesniej, pcplayer i doom ok, speedsys staje na wykrywaniu memory type - niemozliwe ale jednak, pomyslalem ze skoro testery dzialaja ok, to moze sam speedsys posiada blad lub sam bios powoduje problem, powstanowilem uzyc kostki z biosem od poprzedniej soyo 486 vlb, te same chipy wiec powinno dzialac

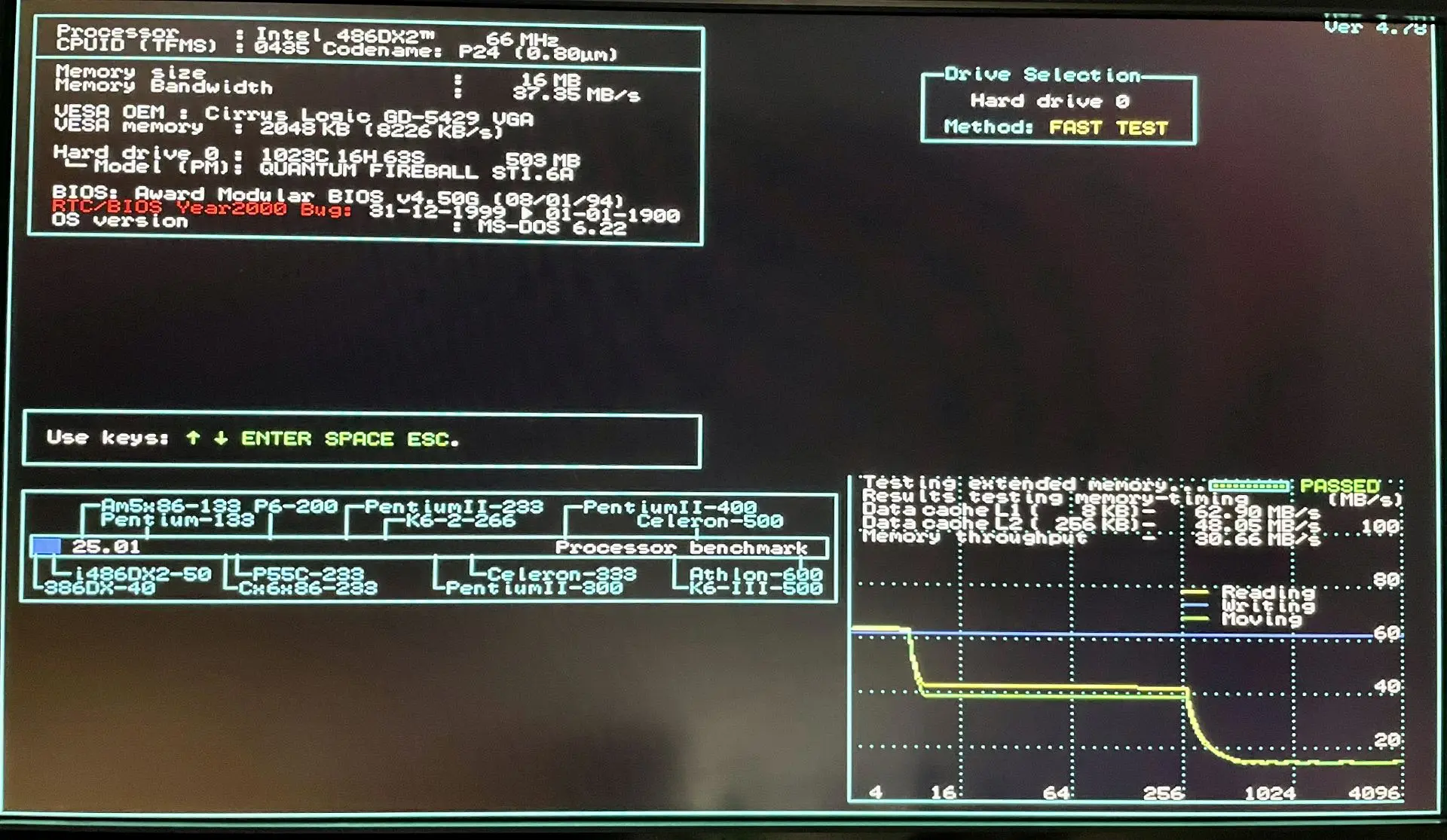

* po zamianie kostek z biosem plyta startuje normmalnie, post ok, bios ustawiony na wymaksowane wartosci odkryte wczesniej, po restarcie speedsys dziala ok, blad z wykrywaniem typu pamieci zniknal, nizej testy bez obsadzonego cache - beda nastepne, bo cache sie odnalazl
* sysbench 25.0, 3dbench 43.4, chris3d 27.2, pcplayer 10.7, doom 2134/3111*35=24.0, quake 7.4
* cache zamontowany, lacznie 9 kostek, niestety nie wykrywany, wiele kombinacji wlacznie z podmiana biosu awarda i nic, nie ma zadnego opisu tej plyty, dysponuje tylko 1 zdjeciem z retroweb oraz swoim pierwotnym kiedy plyta do mnie przyszla, ze zworkami ciezko trafic, rozne kombinacje nie przyniosly efektu
* wyjete wszystkie kostki, niektore nogi pociemniale, czarny nalot, przeszlifowane frezarka wszyskie uklady
* cache wykrywany i przetestowany w 2 mobo, sprawny, cos musi byc na plycie nie tak, sa tam 2 bufory 244, wypadaloby wylutowac i sprawdzic ale wczesniej przejrze gniazda pod mikro, plyta byla w dosc kiepskim stanie, moze jakies brudy itp.
* gniazda pod mikroskopem dosc brudne, wczesniej konserwowane, podlane soczyscie wacikiem nasaczonym kontaktem i pozniej poszczegolne piny kilkakrotnie "rozruszane"

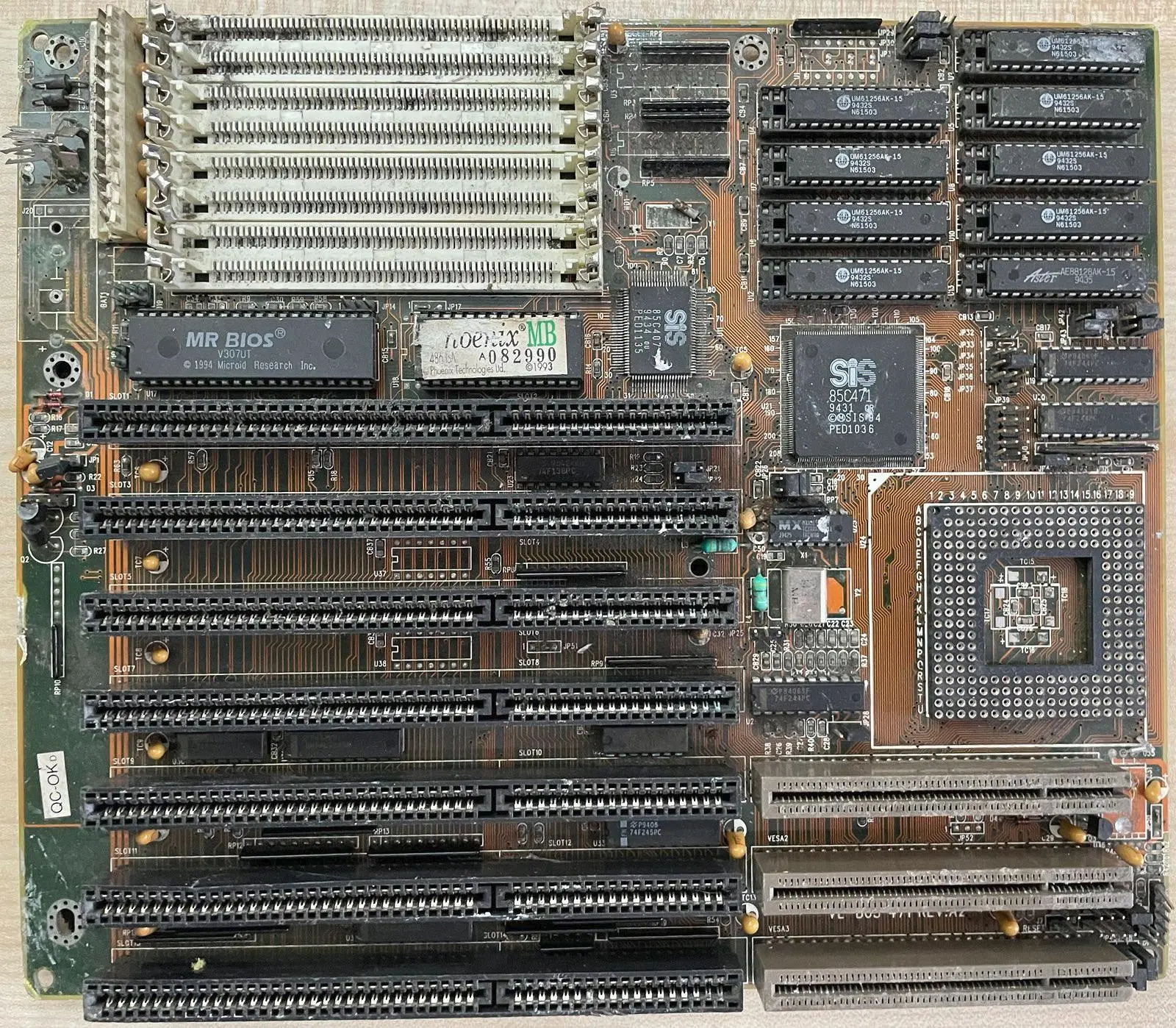

* po wlozeniu cache do plyty startuje ale dziwne zwieszki poczatkowo, podociskane kostki, post ok, bios ustawiony i boot raportuje cache 256K - sukces
* sysbench 25.0, 3dbench 45.4, chris3d 28.0, pcplayer 10.4, doom 2134/2846*35=26.2, quake 7.4
* wyniki identyczne jak na platformie z soyo, bios awarda zostanie bo dziala sprawnie i speedsys nie staje na memory type jak z biosem phoenix
* szkoda ze vcore mod nie wypalil, mozliwe ze to blad fabryczny a plyta to jakas wczesna wersja, jeszcze zerkne, moze znajde felerna zworke a moze uda sie zdobyc plytke pod cpu ktora juz ma vcore moda i wtedy sprobowac ataku na 60x3/180

dziala

foto: 1-rework2, 2-rework3, 3-rework5, 4-1st-run, 5-1st-run-post, 6-vreg2, 7-modproto8, 8-mod-proto9, 9-mod-test, 10-cache-ok
