mobo: Asrock K7NF2-RAID
rev: 1.04
chipset: nVidia nForce2 (SPP Ultra 400 + MCP RAID)
socket: s462
cpu: Athlon/Atholon XP/Duron
ram: 3xDDR 200/266/333/400, max 3GB
agp: 4x/8x
pci: 5x PCI
form: ATX
bios: ami 512KB, PLCC32, K7NF2R v1.30 08/04/06

src: udam_u
* z mojego polecenia plyta zakupiona na alegroszu jako uszkodzona od znanego sciemniacza

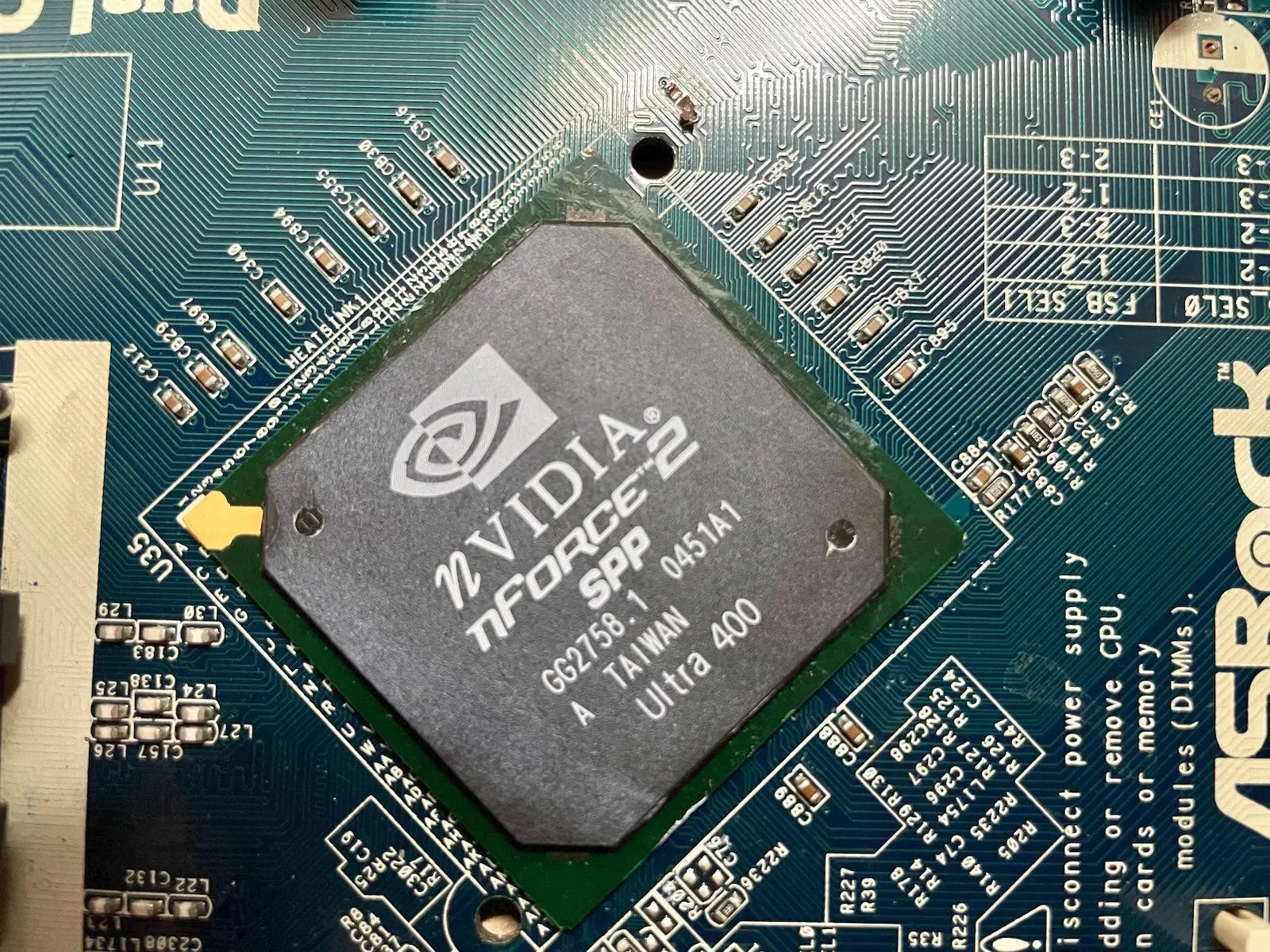

* mialabyc dawca mostka nforce2 spp 400 ultra dla zielonkawej dfi lan party

info:
* jako dawca mostek musi byc sprawny, orginalny grzal sie srogo 70-90*
* pomierzone opornosci na glownych liniach - all ok
* brak baterii - wstawiona nowa

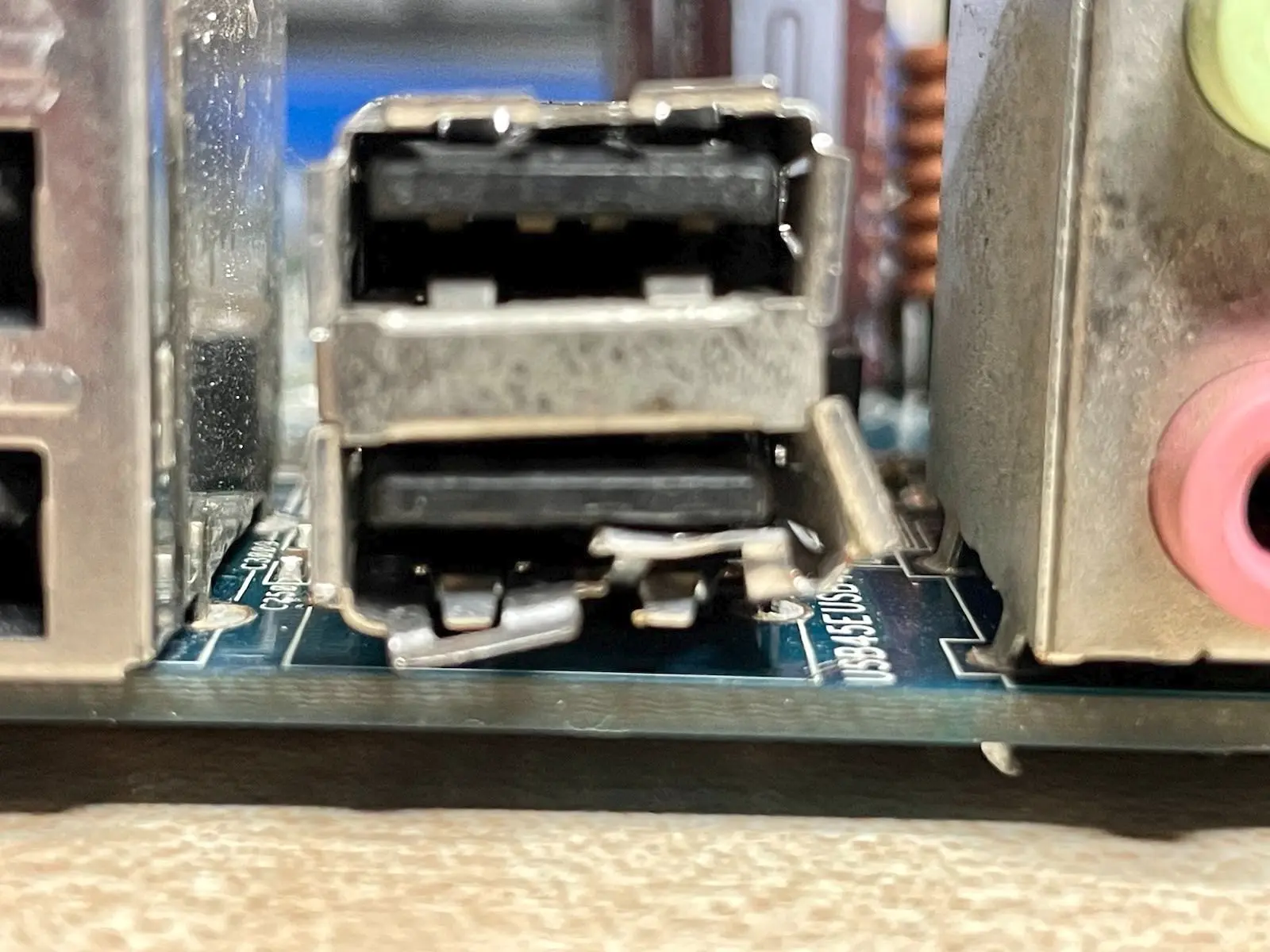

* wylamane podwojne gniazdo usb - do wylutownia, moze byc zwarcie
* zerwany maly cap smd przy mostku - wylutowne resztki
* brak zwarc na glownych liniach, mozna odpalac na sucho - napiecia w normie, plyta startuje automatycznie, to jest dziwne
* dodany ram, cpu, ustawione zworki i proba uruchomieniowa - brak postkodow, plyta wlacza sie sama, ale reaguje na przycisk, mozna wyl/wl, temp na mostku 55*, w normie
* przetestowane 2 cpu oraz 3 moduly ram - po zamianie proca, plyta wyswietla postcody, znaczy zyje
* 3 ram zaskoczyl, post leci, blad karty graficznej, no ale jej nie bylo
* po dodaniu karty post zaliczony, jest obraz i mozna mieszac w bios
* w miedzyczasie wgralem czysty bios, ostatni to 1.30, problem z mac karty lan, klasyka gatunku, powrot do orginalnego bios, ta sama wersja
* z dedykowanym cpu i ram plyta zalicza post i startuje bez problemow
* przelutowane podwojne gniazdo usb z dawcy oraz wyrwany cap C215 - wstawiony nowy 100nF
* dodana bateria, cmos zapisany, plyta zachowuje sie normalnie
* memtest zaliczony, w98 podciagnal sterowniki ale nalezy sciagnac dedykowane ze strony asrock i zainstalowac
* instalacja sterownikow bardzo problematyczna, mozliwe ze trzeba zrobic czysta reinstalke win98, lan i audio dziala na nforce2 pod 98, usb problem, ale to tez moze byc kwestia sterow w98sp3
* dxdiag zaliczony

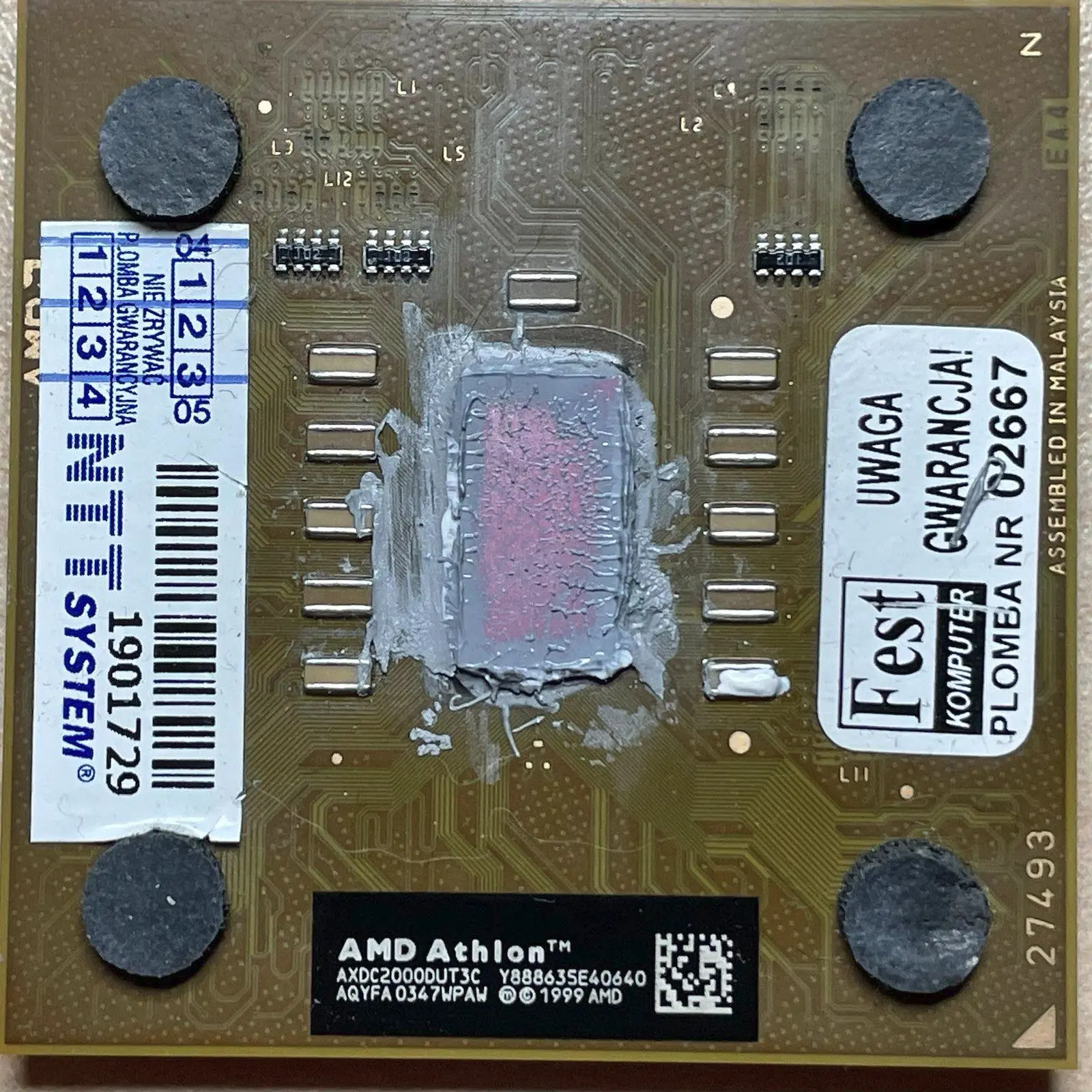

test: 98SE SP3, Athlon XP 2000+/12.5x133=1666, DDR400 1GB 2.5-3-3-7, HDD MAX120GB, DX9.0c, GF2 MX400

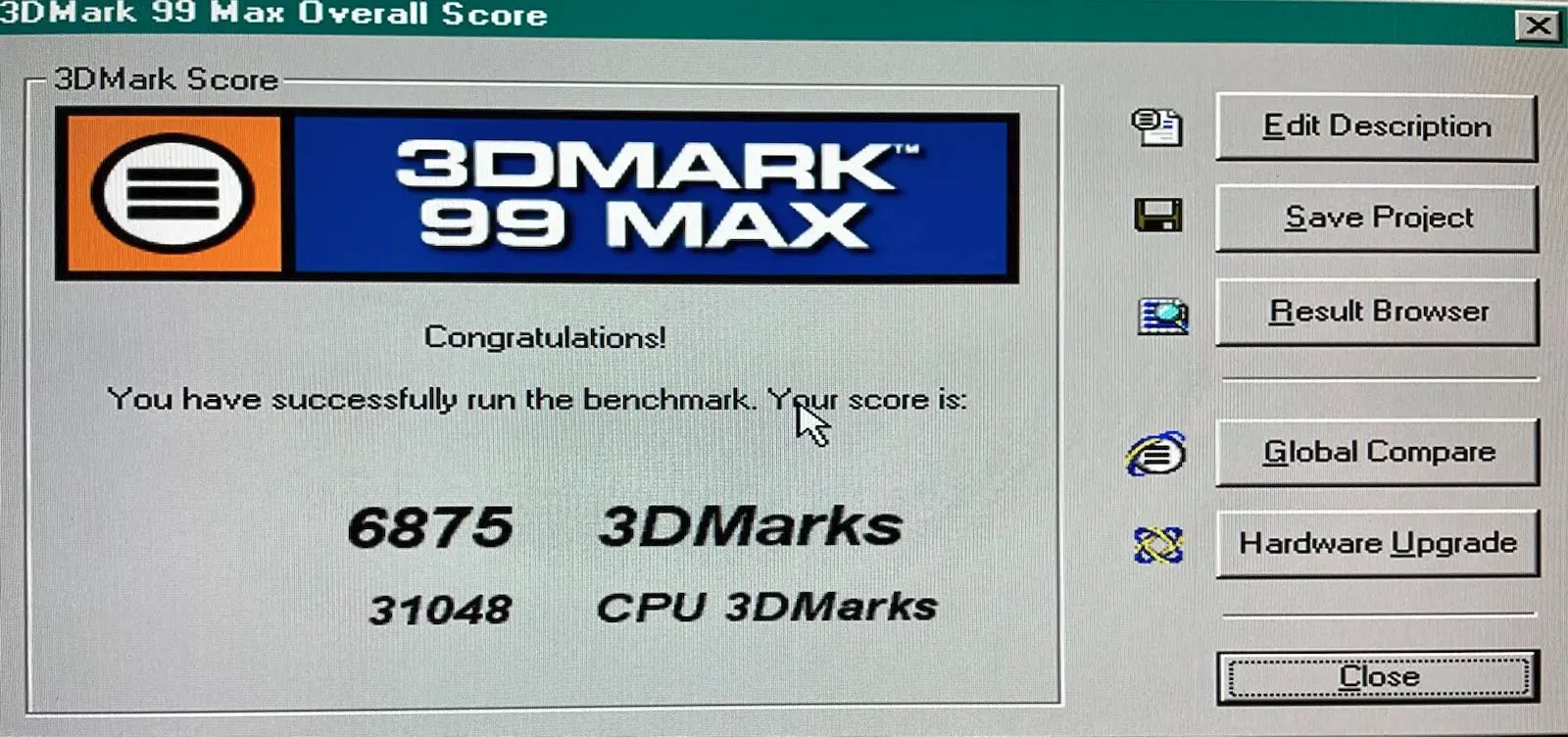

3dm99: 6875
3dm2k: 4666
3dm2k1se: 2174
3dm2k3: 102

dziala to topka od asrocka, niestety szkoda ja niszczyc na dawce, szukamy dalej mostka

web:
https://www.asrock.com/mb/NVIDIA/K7NF2-RAID/
https://www.cpu-world.com/CPUs/K7/AMD-Athlon%20XP%202000%2B%20-%20AXDC2000DUT3C.html

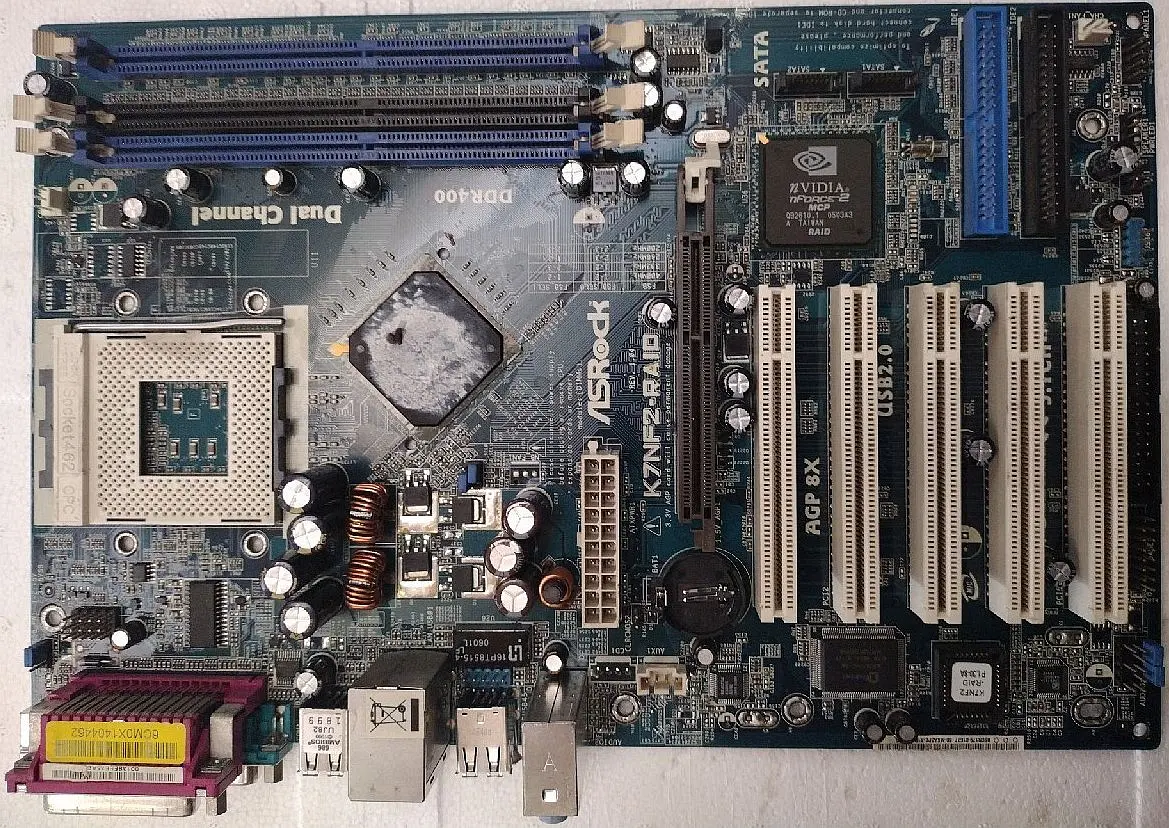

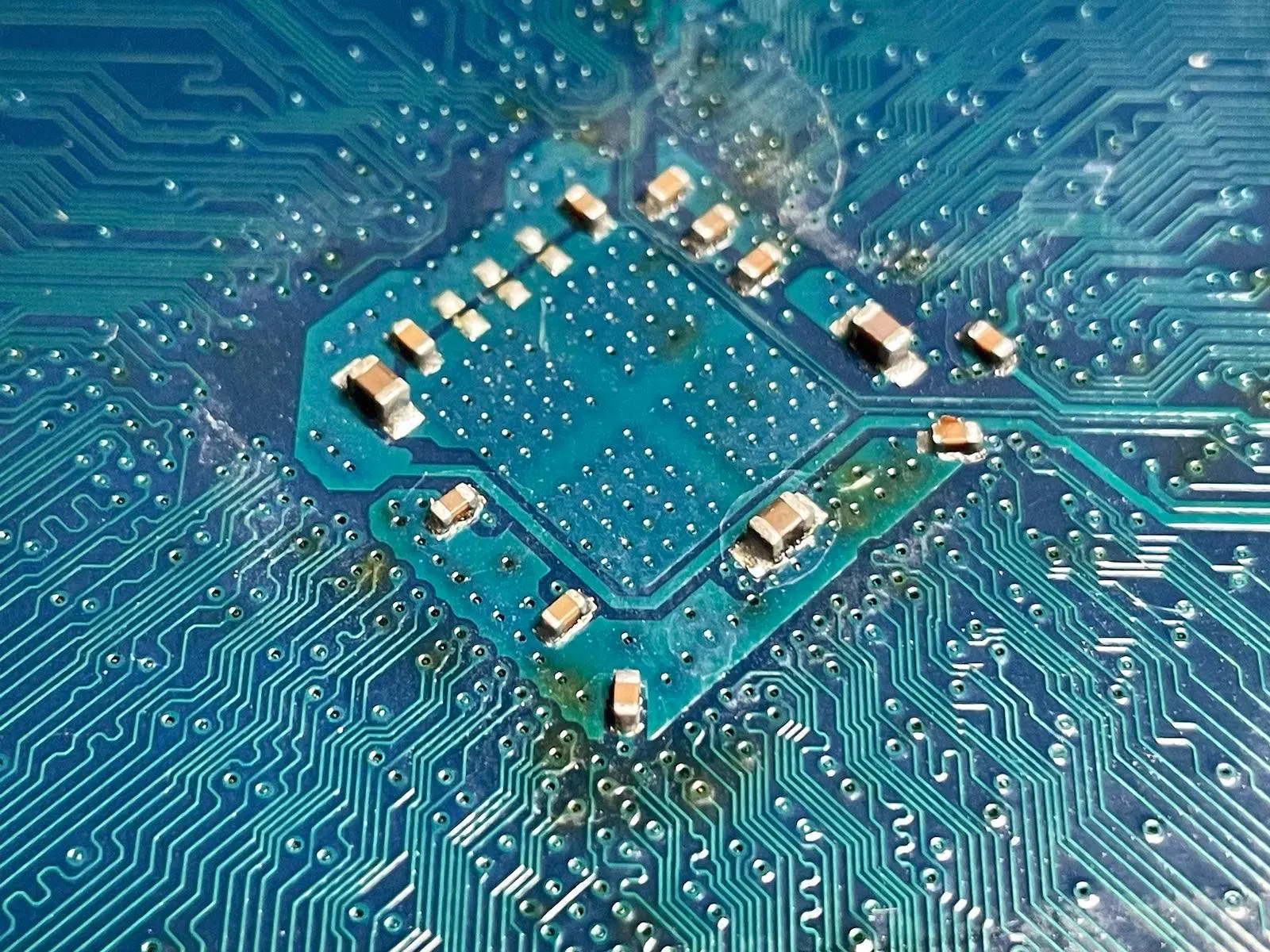

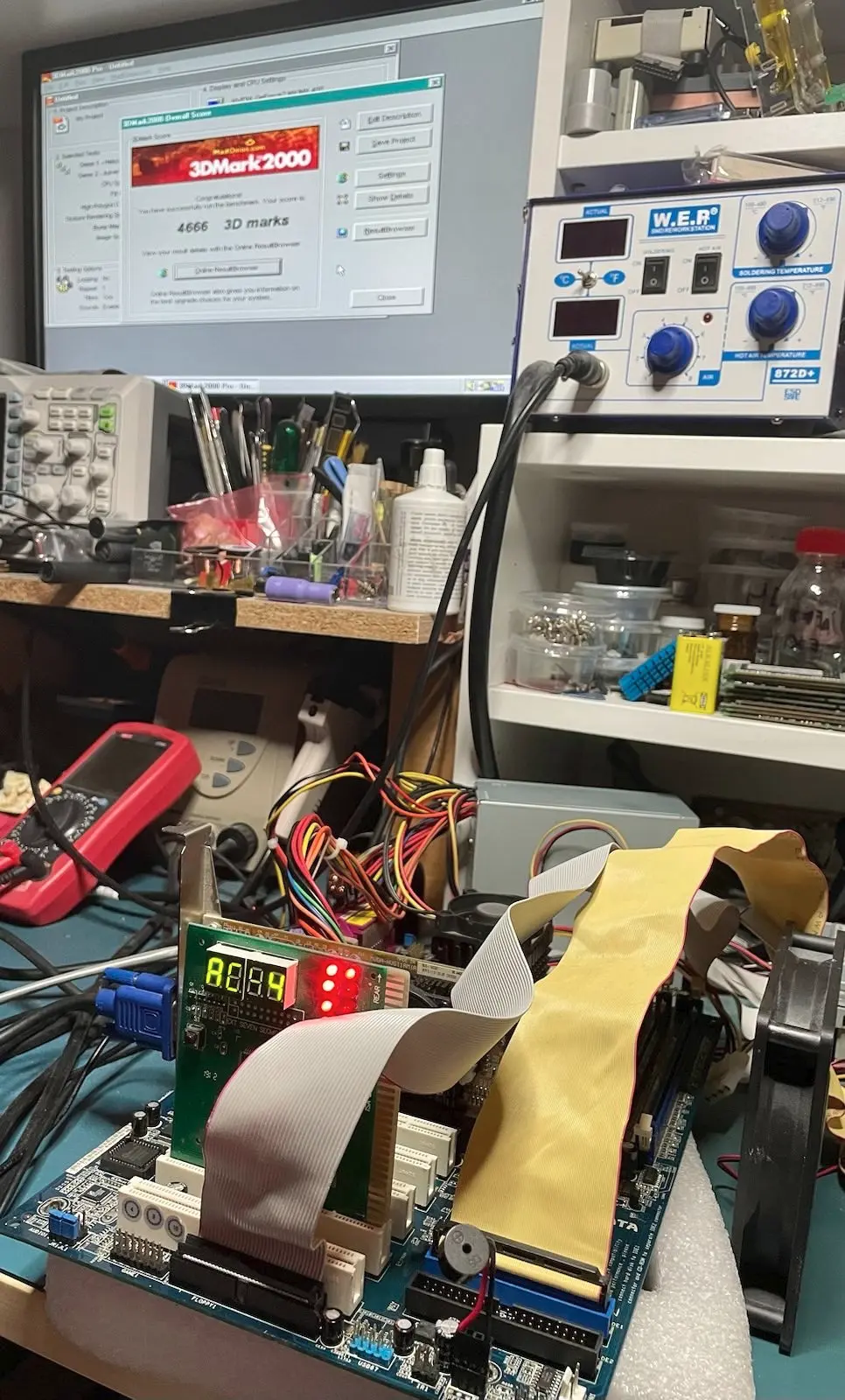

foto: 1-orig-top, 2-broken-usb, 3-nforce2-spp-ultra-400, 4-nforce2-bottom, 5-usb-final, 6-cpu, 7-test-platform, 8-3dm99-test, 9-3dm2k, 10-1st-run

Tags:
atx, asrock, s462

kgb:
to jakies ostatnie wypusty, mostek poludniowy z 2005, nowszy model bez SS, ale ma SATA z raidem, jak dziala SATA, lapie normalnie dyski w BIOSie, bez zadnych dodatkowych sterownikow do win?

udam_u:
Tom jedno co ciśnie mi się na usta - klasa! Normalnie dr Judym płyt głównych, kolejny pacjent odratowany!

smola:

KGB:
jak dziala SATA, lapie normalnie dyski w BIOSie, bez zadnych dodatkowych sterownikow do win?

Tak, sata i ide w biosie sie ustawia, lacznie z raid, to ogarnia sam chipset a stery sa w paczce od nforce2 allin1 cos jak via4in1. Nizej lista ficzerow z 'AllIn1_ME_98(4.27).zip':

This nForce Win9x driver package contains the below components:
Audio driver version 4.42
Audio utility version 4.44
Ethernet driver version 4.33
GART driver version 3.77 (WHQL)
Memory controller driver version 3.38 (WHQL) with updated uninstaller files
SMBus driver version 4.04 (WHQL) with updated uninstaller files
Installer version 4.45

+ dodatkowy installer 'Nvidia SATA patch for win98_me.exe' - niezainstalowalem
+ C-MEDIA_XP_2K_ME_98(UDA046 Build11).zip - zainstalowane i dzwiek fafa ladnie
foto: ide-sata

kgb:
czyli tak jak w VT8237, wygodnie sam podaje "sterowniczek" z biosu i mozna bez problemu zainstalowac system na dysku SATA, w DFI mam doklejone SATA na silikonie i to jest slabe, bo winXP krzyczy o sterownik na FDD, chyba ze trzy razy go sobie wgrywa podczas instalacji, a po tygodniu czy miesiacu system go zgubil i nie wystartowal, to definitywnie odwiodlo mnie od stawiania systemu na SATA na nf2 - zmarnowane miejsce na laminacie

smola:
No to klasyka z zew. sterami do dyskow sata/raid na w2k/xp, bez dyskietki instalacyjnej nie poleci. Tutaj moze byc podobnie, bo nie instalowalem od zera sytemu, aczkolwiek jak bios wspiera takie rozwiazania, to powinno pyknac od strzala.

forteller:
SIL3114 czy Promise 20378 - oba działają niby w trybie IDE, Windows 98 może działać bez sterowników (aczkolwiek z zapisem na poziomie 4MB/s i zamrażaniem systemu w trakcie trwania zapisu), a do instalacji XP trzeba podać sterownik z flopa.
