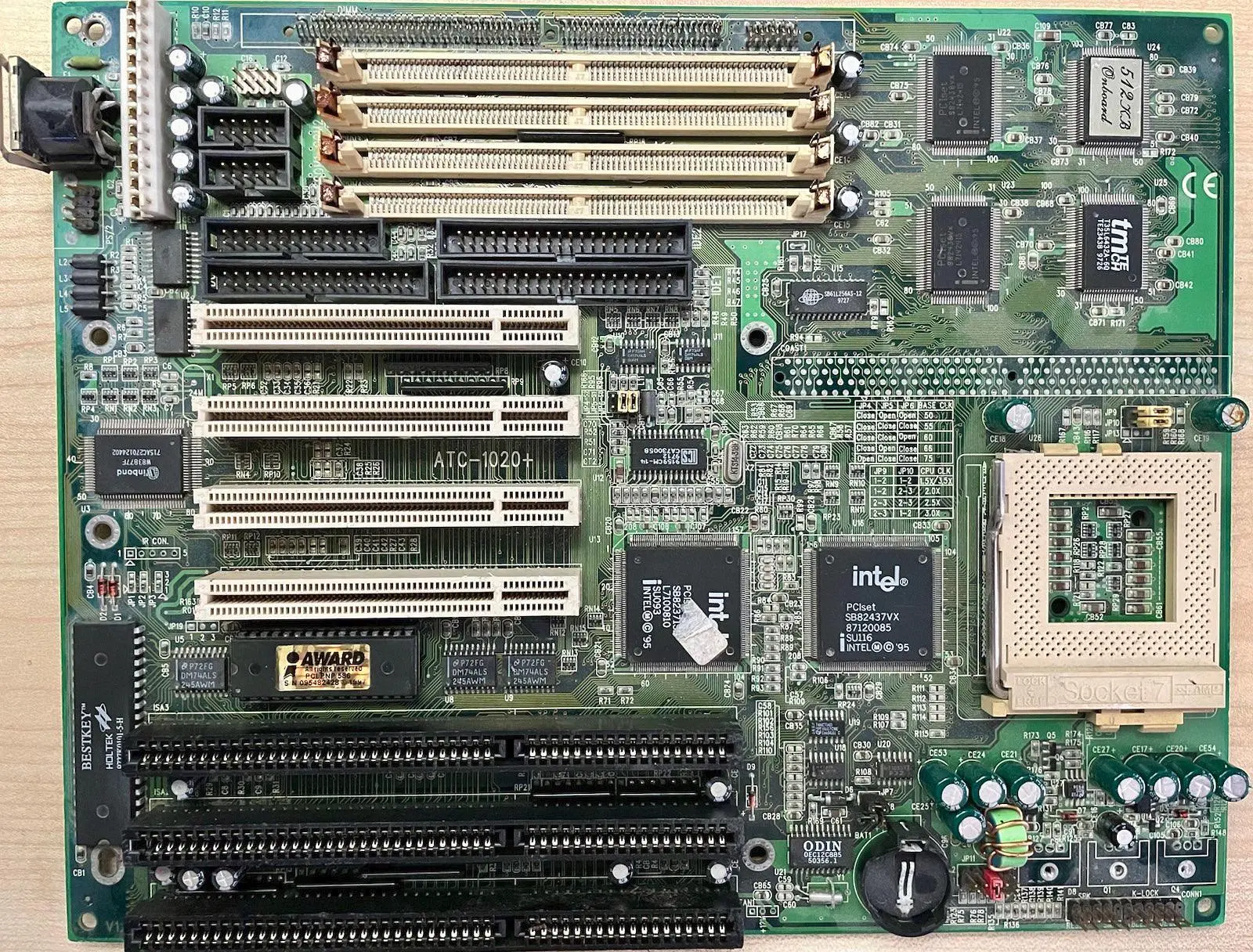

mobo: A-Trend ATC-1020+
rev: v1.02
chipset: intel 430VX
socket: s7
cpu: pentium/mmx/k5/k6
cache: 512KB 6ns
fsb: 50-66, (clockgen 50-83)
ram: 1xSDRAM, 4xSIMM FPM/EDO, max 128MB
slots: 4xPCI, 3xISA
form: ATX
bios: award, DIP32
clockgen: ICS9159CM-14

src: wlasna, zlom
* w ramach wyzwan noworocznych, postanowilem wskrzesic truchlo ze zlomu, mobo s7 A-Trend ATC-1020+

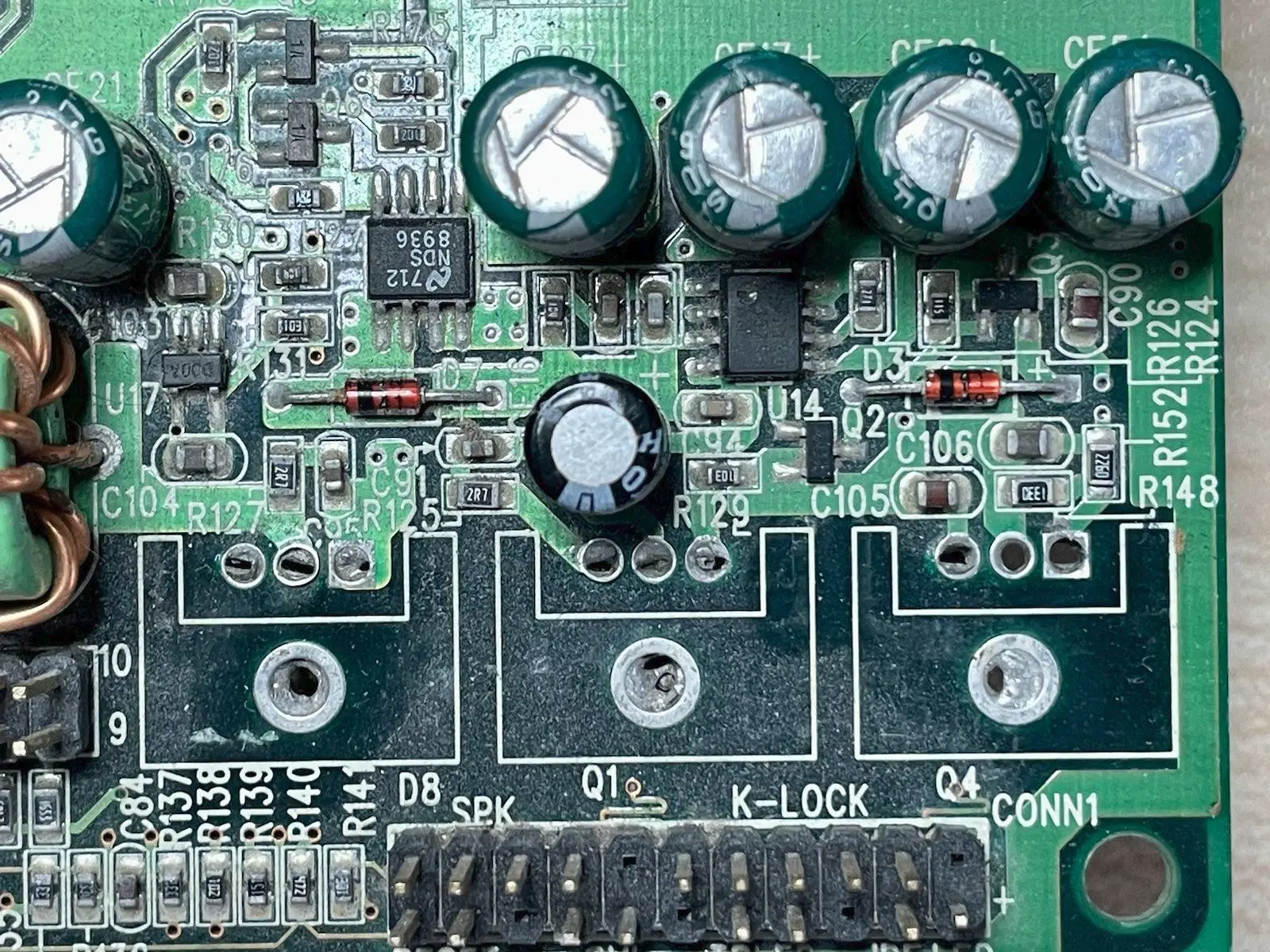

* wyrwane gniazdo dimm + kompletny brak vrm, jakis brutal wyrwal all polprzewodniki razem z radiatorami
* dzis przypadkiem trafilem na inne mobo z podobna sekcja zasilania i po zgrubnej rozkminie powinno pasic
* brakujace czesci to podwojna dioda, mosfet i ldo, mam all, ale radiatorkow brak, wiec zakupilem na alegroszu
* jestem ultra ciekaw jak to pojdzie
* co jest fajne w niej, to ze ma cache na maxa obsadzony i to dosc szybki bo 6ns, miejsce na gniazdo ps2 dla myszki i potencjalna mozliwosc dual voltage na cpu

info:
* ze wzgledu na kompleksowy problem, postanowilem przeprowadzic naprawe w kilku czesciach - po pierwsze, to wylut pinow z gniazda dram aby nie zwieraly, nastepnie wlutowanie brakujacych polprzewodnikow w sekcji zasilania, a na koncu wymiana koszyka baterii i wlutowanie gniazda ps2 dla myszy

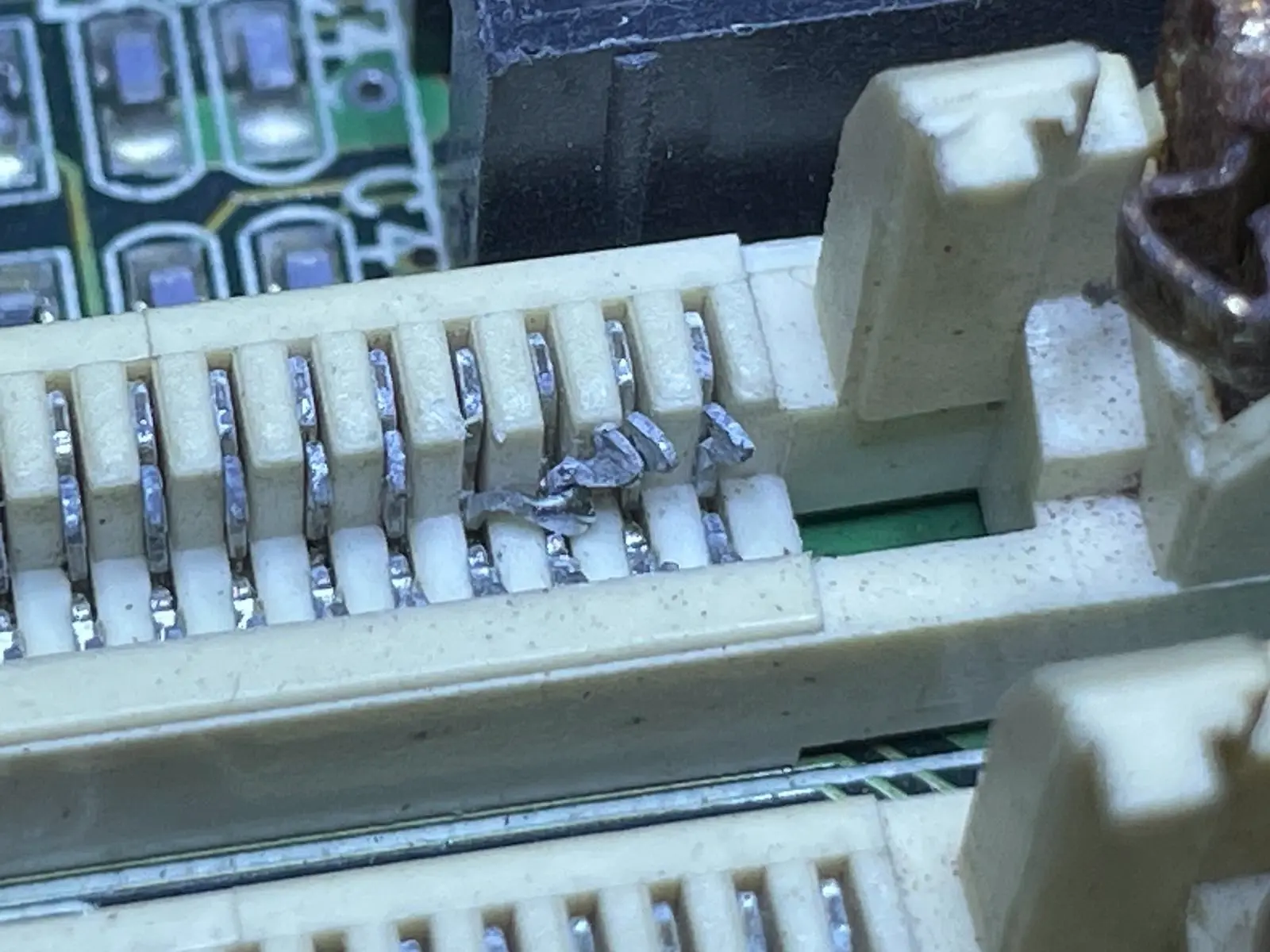

* piny od dimm wylutowane, all otwory udroznione, to samo z vrm
* clockgen przyzwoity, bo to ulepszona wersja do 83MHz wyciagajaca
* ciekaw jestem czy plyta byla sprawna jak ktos wyrywal vrm, czy juz padlina byla, zobaczymy

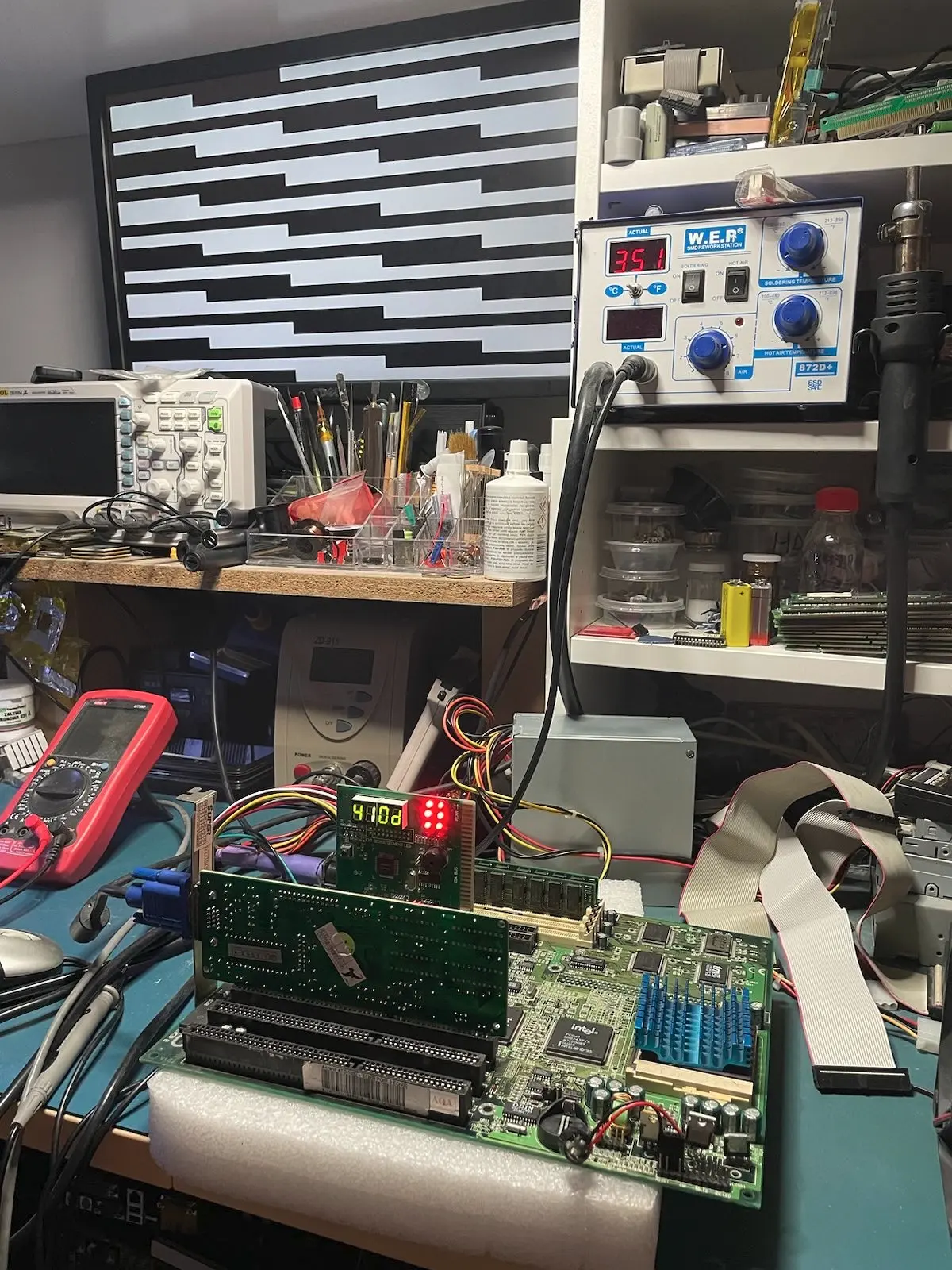

* brak radiatorow dla vrm, wlutowane na pajaka tymczasowo odpowiedniki polprzewodnikow

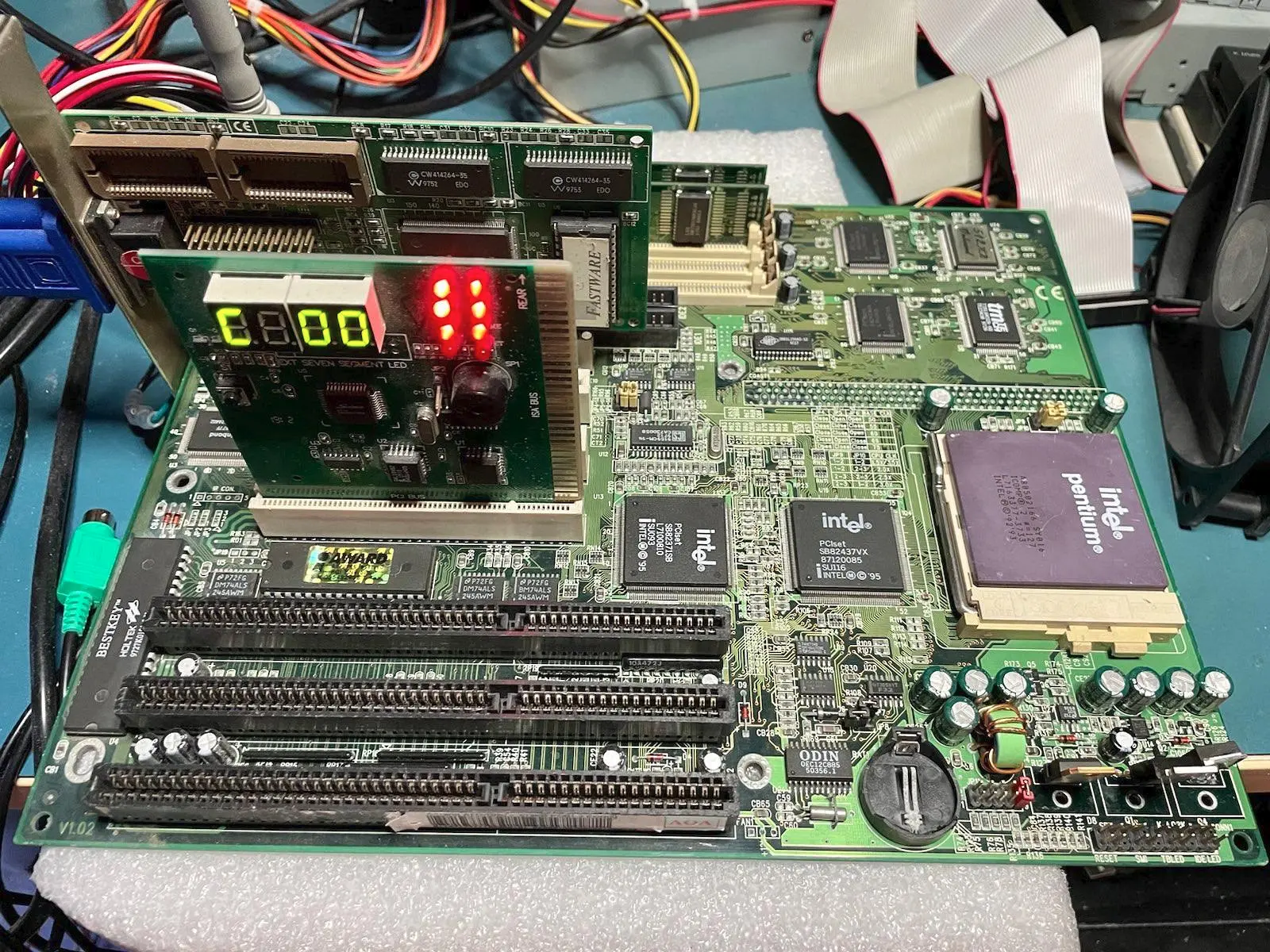

* napiecia ok, kod z eprom uruchomiony przez cpu, post c1 - blad ram, mobo startuje
* pokombinowalem pare opcji i wciaz c1, ram, przejrze sciezki
* kilka sciezek przeszlifowanych i przelutowanych, nadal ten sam problem, postanowilem skupic sie na biosie
* kostka ledwo wyszla z gniazda, przyspawana praktycznie, odczyt ok, zapis fail bo to MX27C1000 czyli OTP eprom

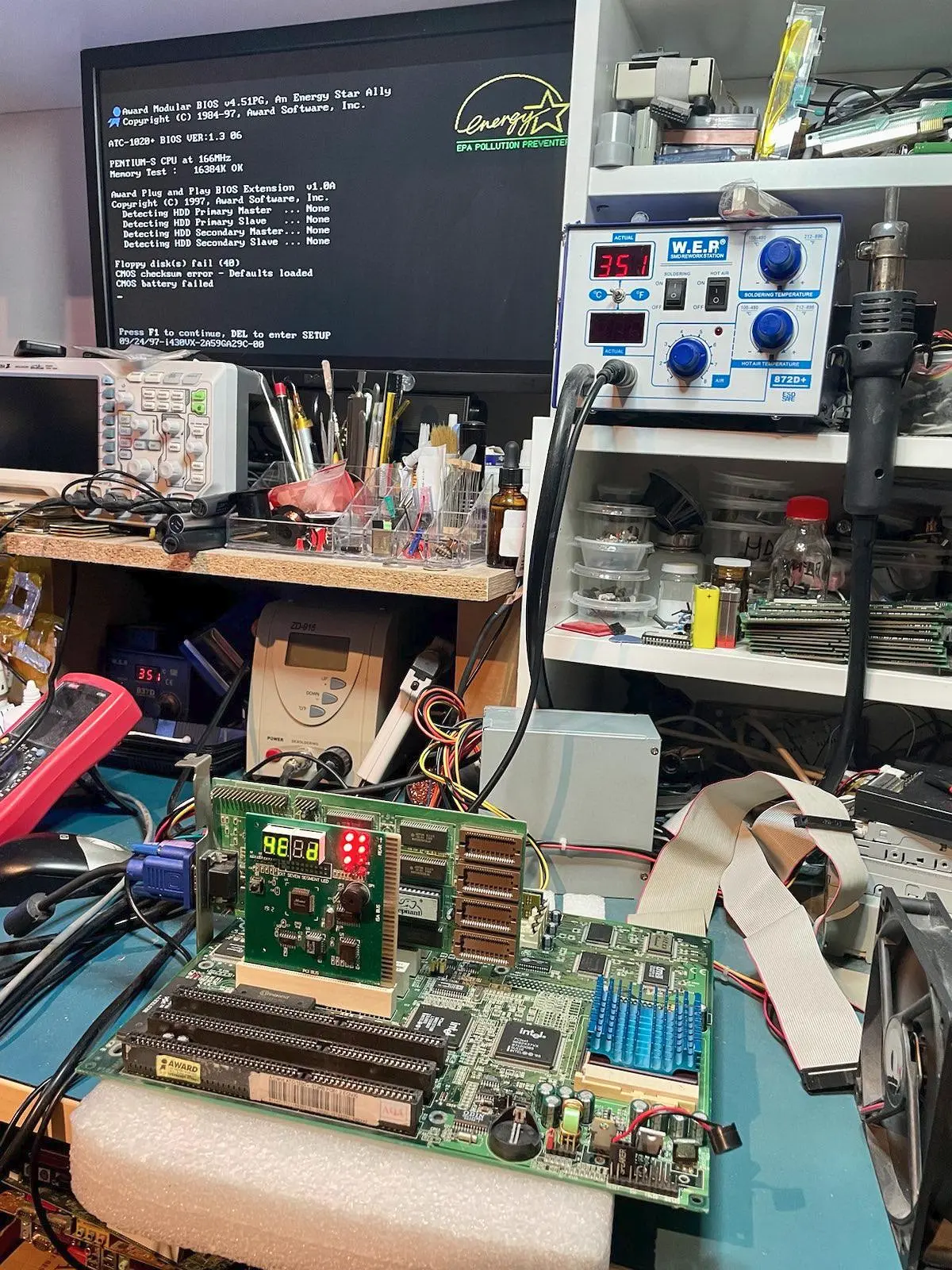

* uzyty nowy chip eeprom 128KB, wgrany najnowszy dostepny bios v1.36 - plyta przechodzi post
* retrospekcja wykazala ze kostka bios pochodzi z innej plyty Lucky Star 5VPX2 na VIA VT82C580VPX - to nie mialo prawa dzialac
* zamowione radiatory na alegroszu

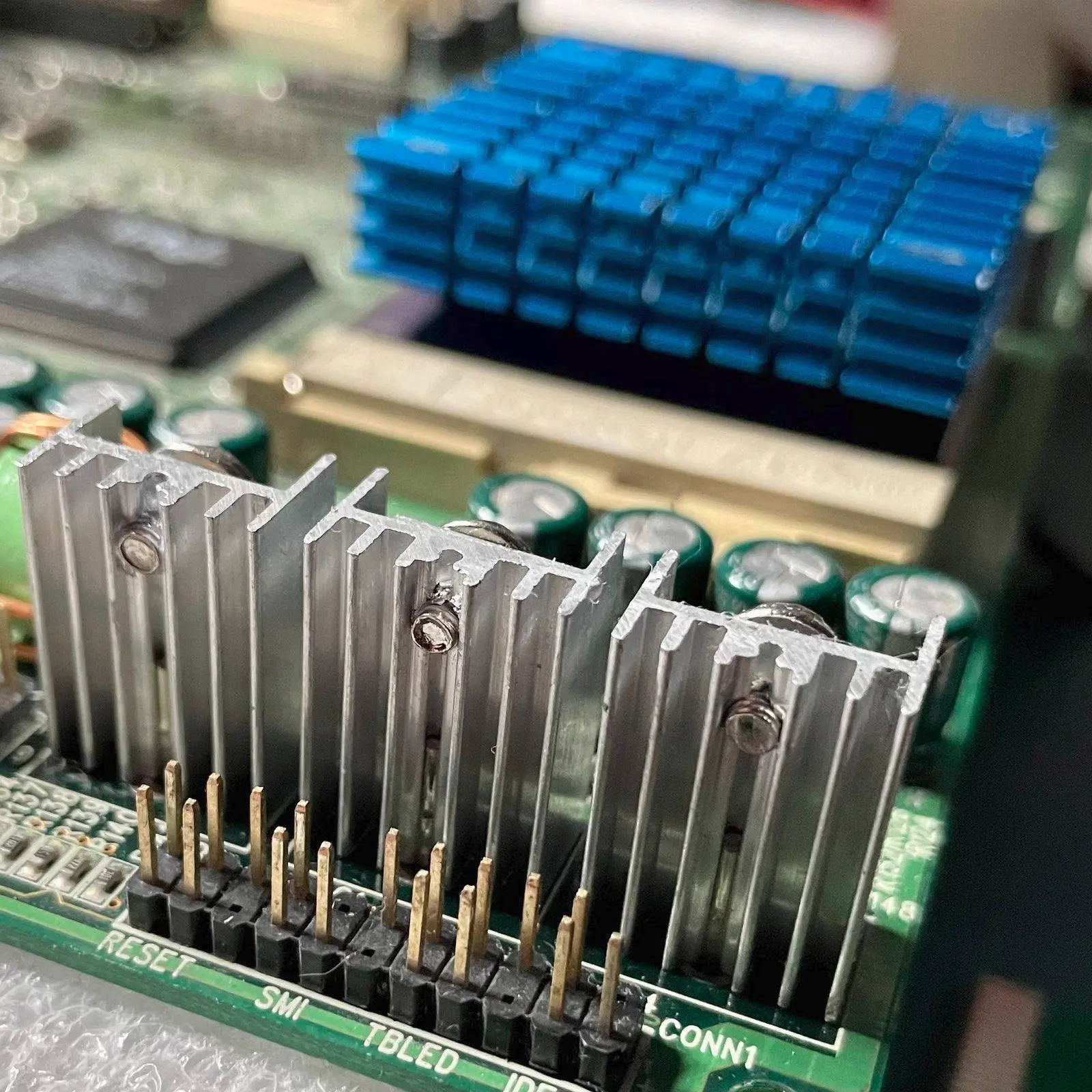

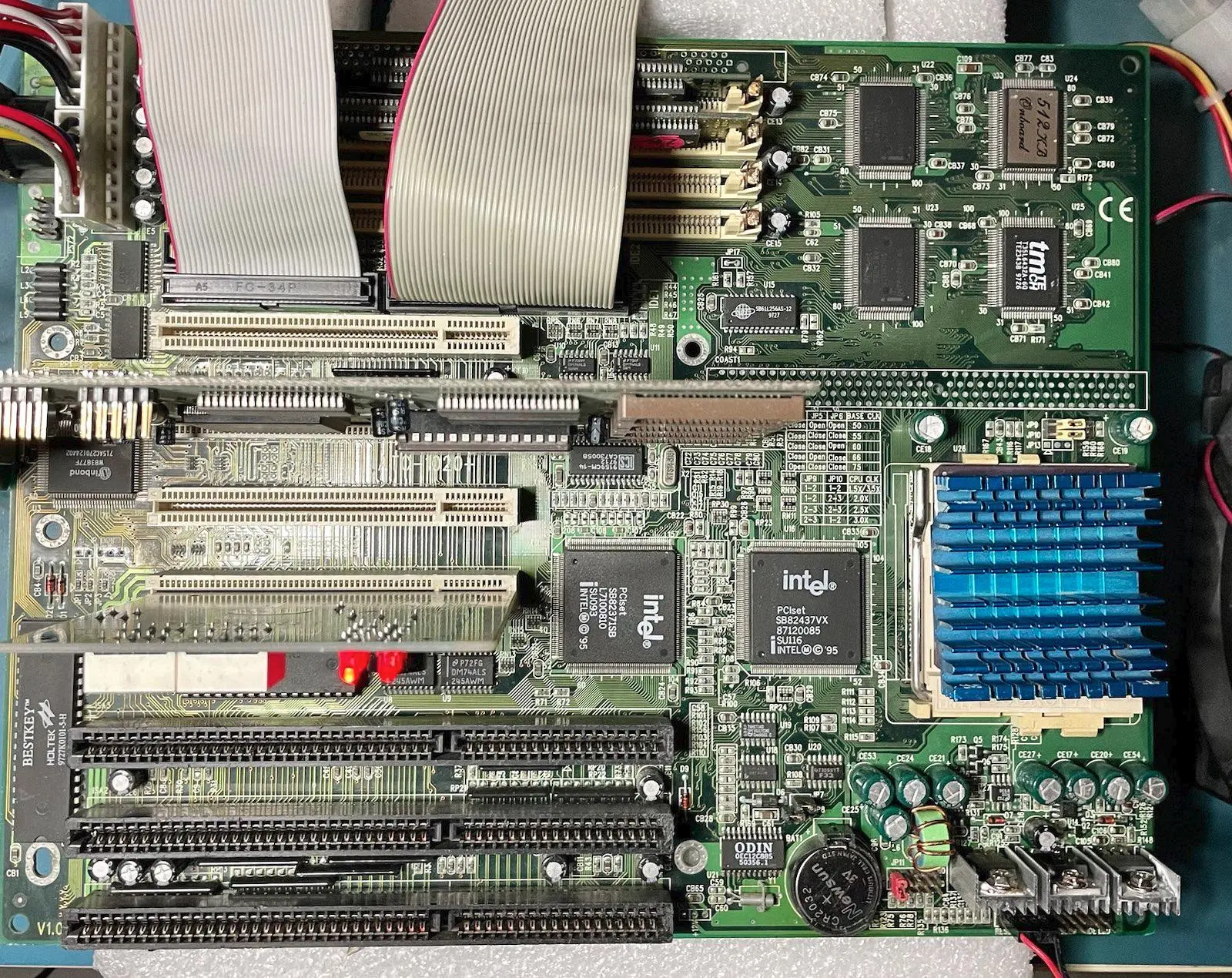

* przyszly po 2 dniach, wlutowane odpowiedniki vrm + radiatorki, mobo startuje
* memtest zaliczony
* wlutowany sprawny koszyk i wstawiona dobra bateria, bios ustawiony - lutowanie problematyczne, mega duza masa na pcb
* testy w dosbench zaliczone, lacznie z doom i quake

* dziala

web:
https://theretroweb.com/motherboards/s/a-trend-atc-1020-plus

* postanowilem nie podawac typow polprzewodnikow z vrm aby smieciarze z alegrosza z 40-letnim stazem nie mieli za lekko oni tylko fotki ladne umieja robic, sprzedaja sprzet niesprawdzony a koncowym testerem jest kupujacy - jebcie sie "fachowcy"

todo:
* wylut gniazda goldpin na ps2 mouse i wlut gniazda ps2
* wlut gniazda sdram dimm

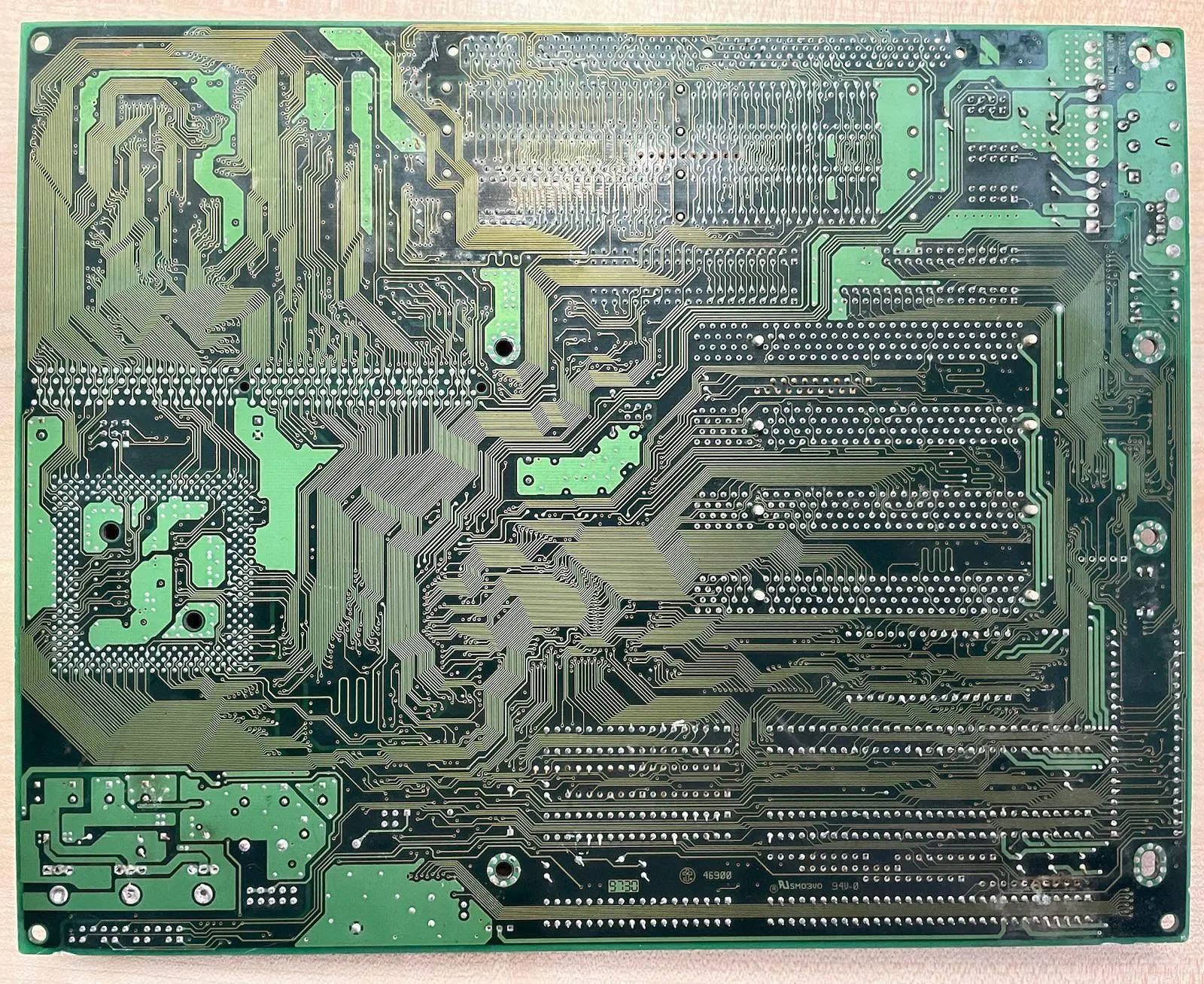

foto: 1-top, 2-bottom, 3-vrm, 4-vrm-other-mobo, 5-1st-run, 6-simm-bent-pins, 7-raw-run-pajak, 8-raw.run, 9-vreg-final, 10-test-platform
