ASUS TXP4 part #2

info:

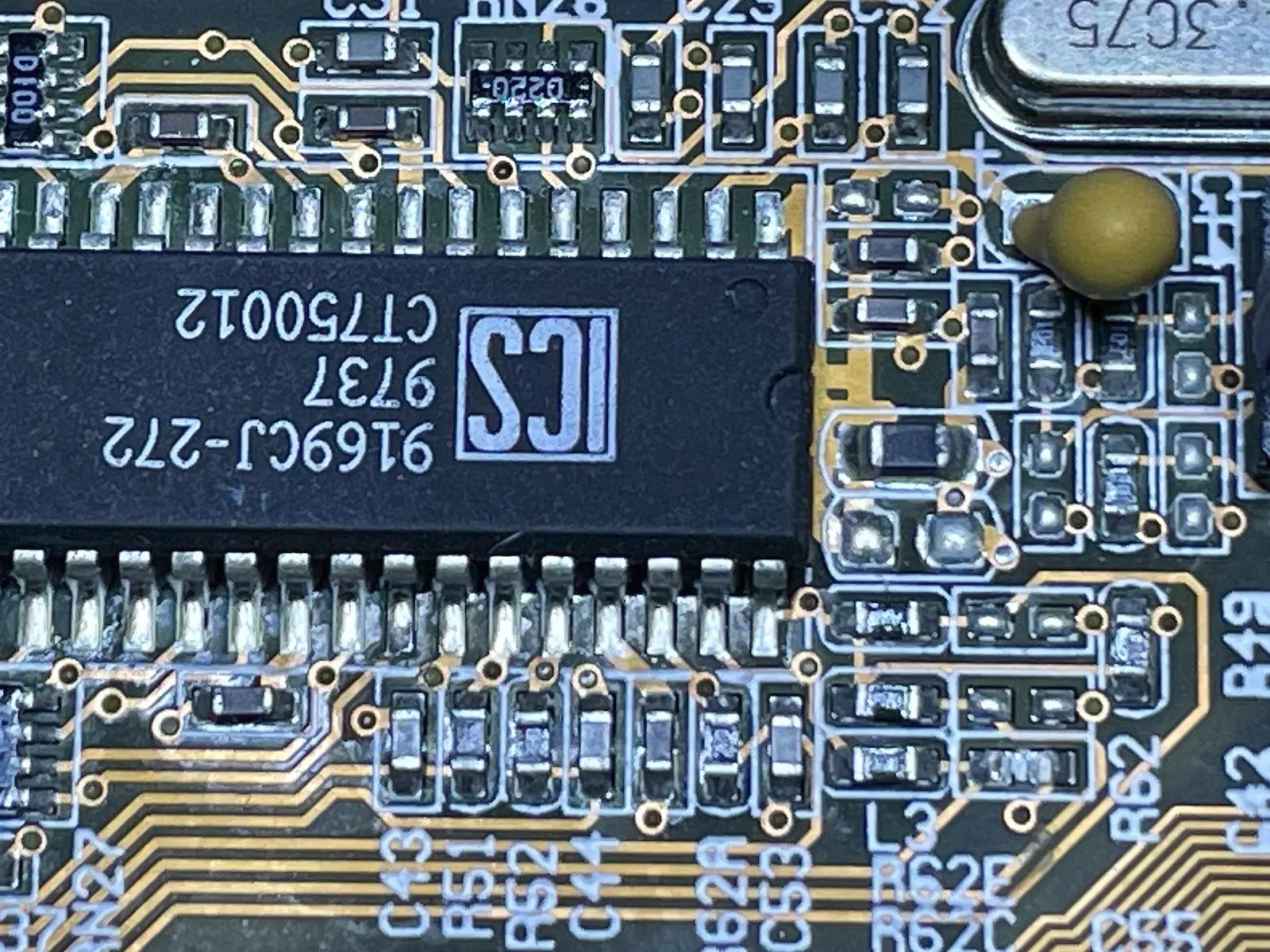

* zrobiony review mobo, znaleziony urwany cap na wyjsciu clockgena na linii 48MHz dla sio, to moze byc to, pojemnosc szacuje na pF, pomierze sasiada i zobaczymy

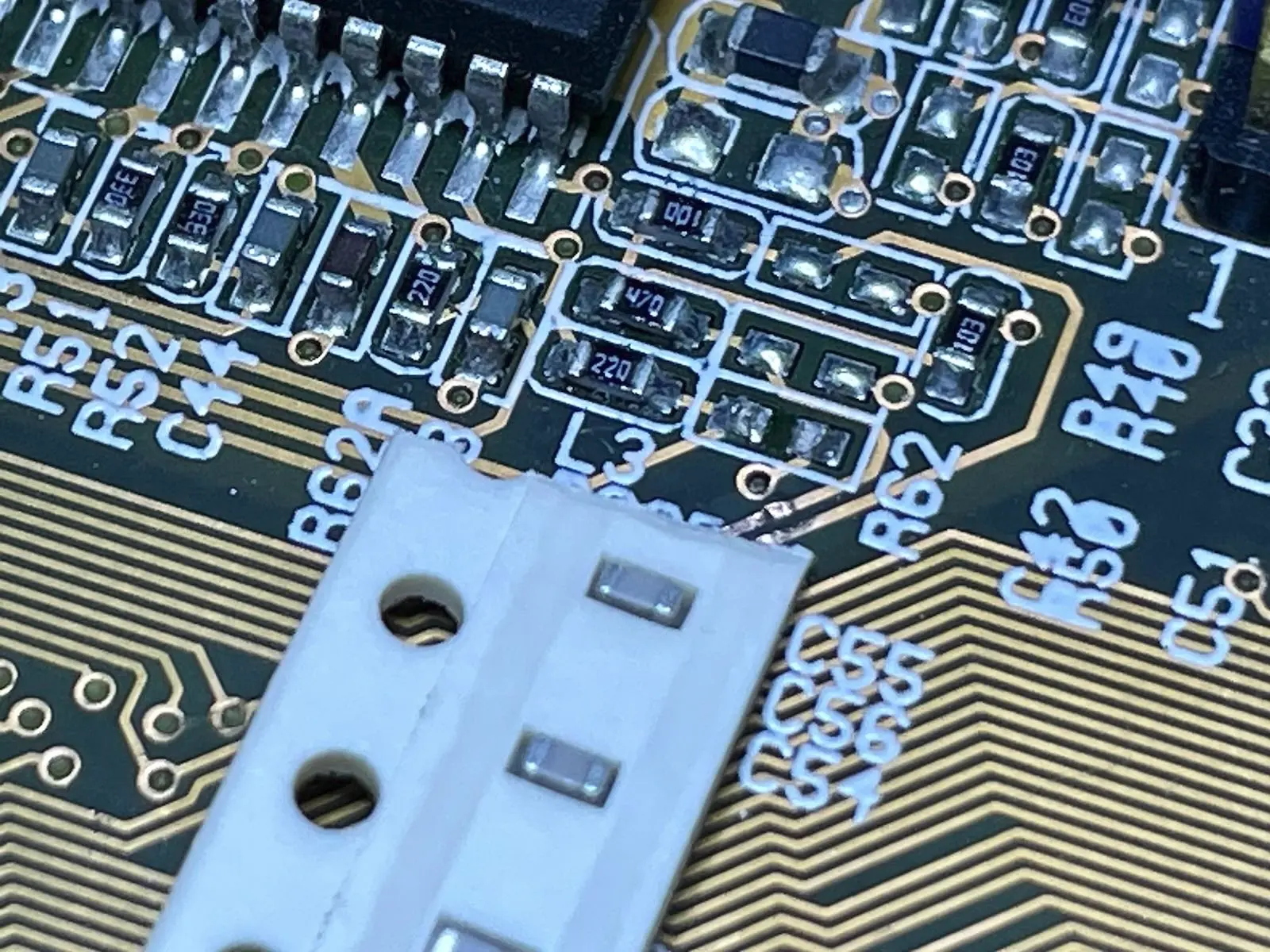

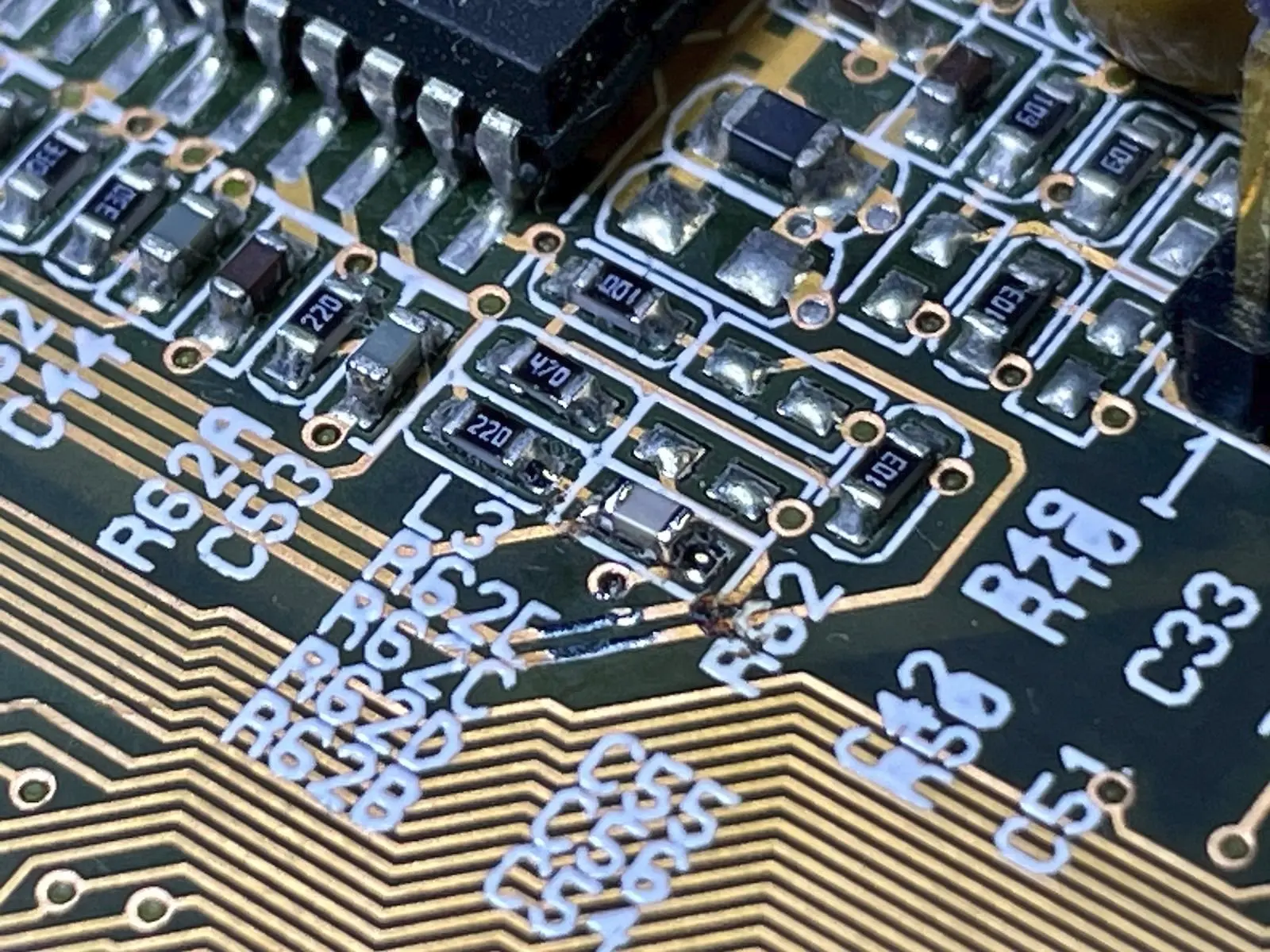

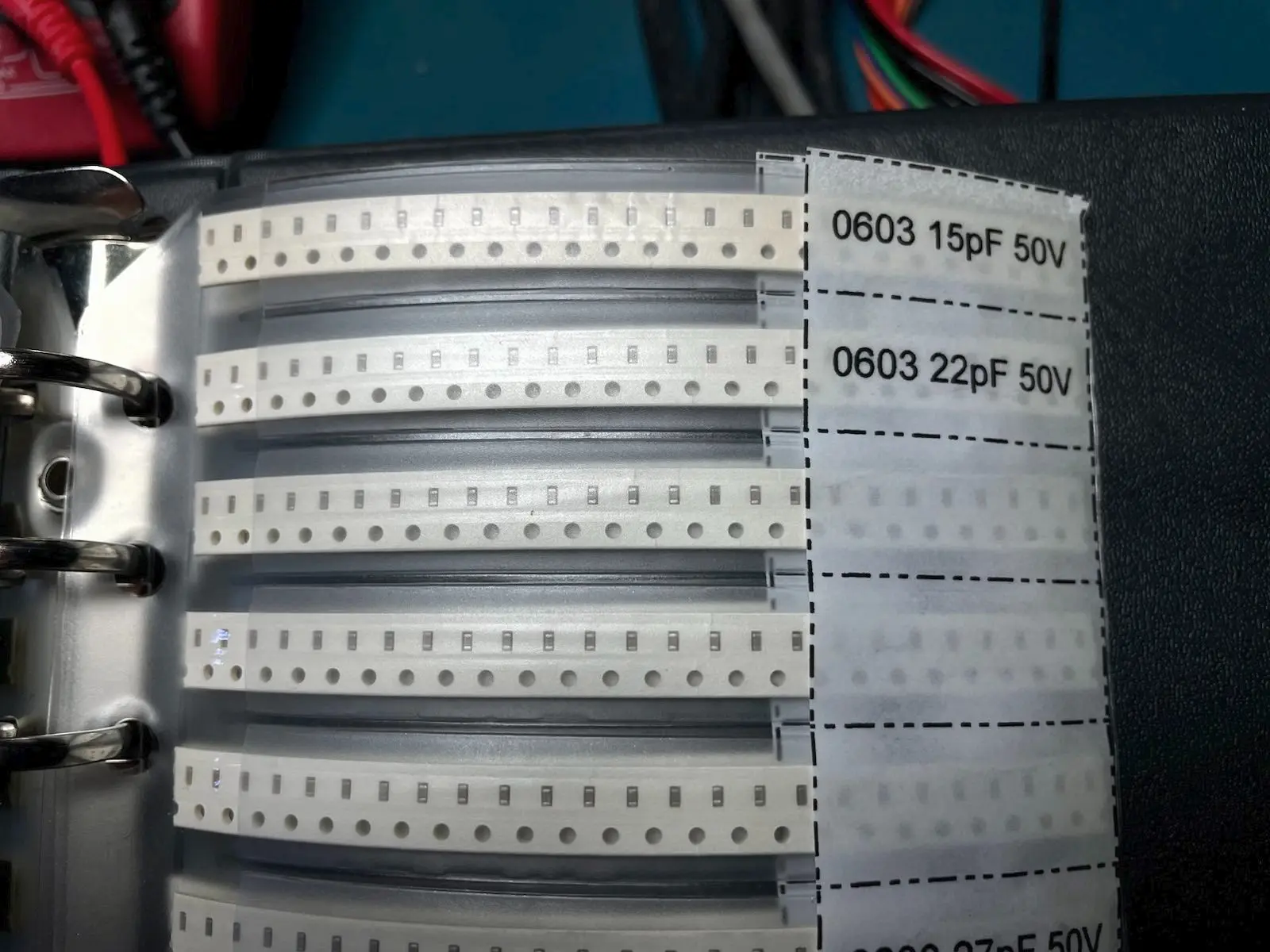

* bez lutowania i mierzenia: z obliczen filtra dolnoprzepustowego wynika, ze dla granicznej freq 48MHz i rezystora 220om pojemnosc to 15pF, 49MHz to 14pF, wzor pierwotny: f=1/(2*pi*r*c) - zapakuje capa 15 piko
* jak bylo do przewidzenia - nie dziala

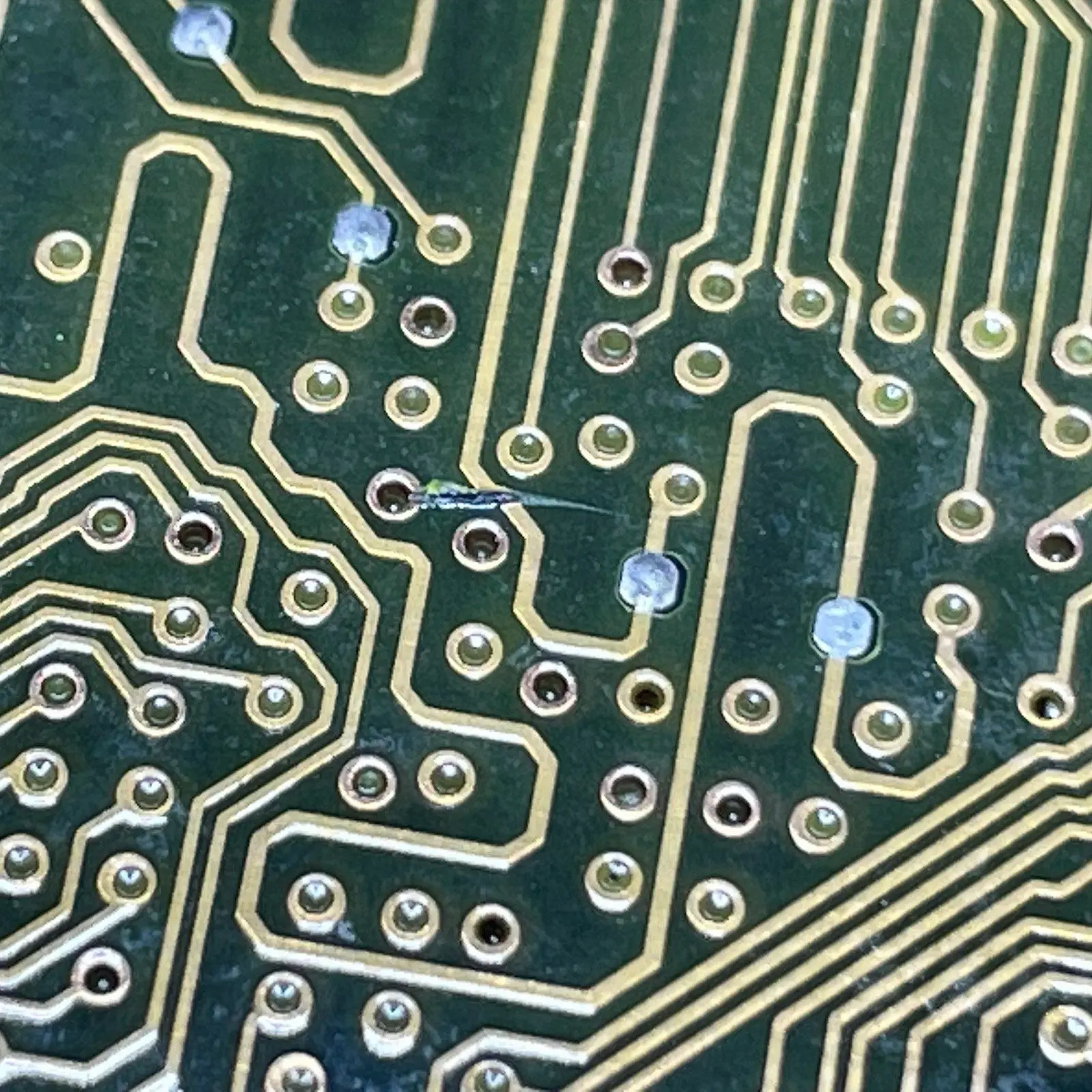

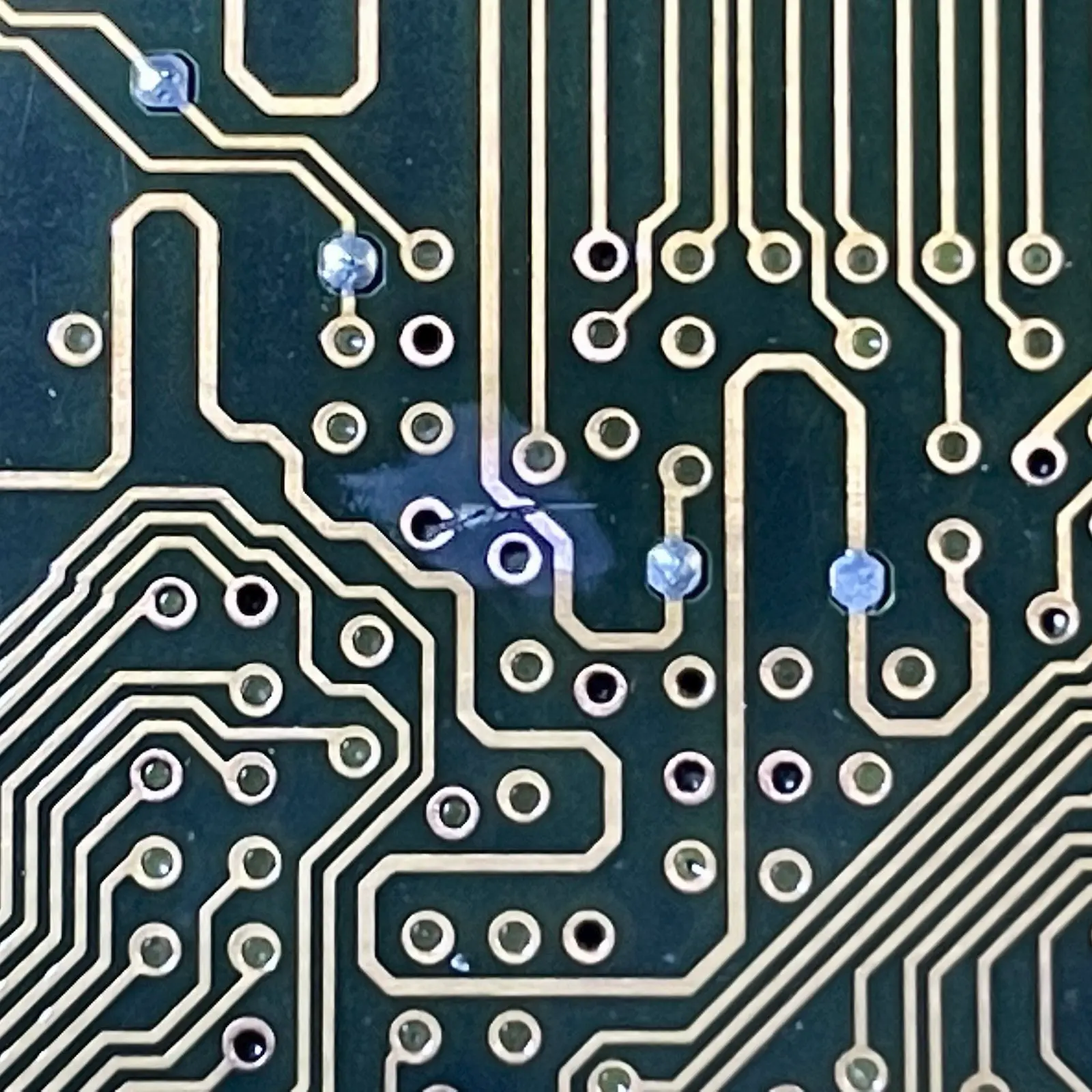

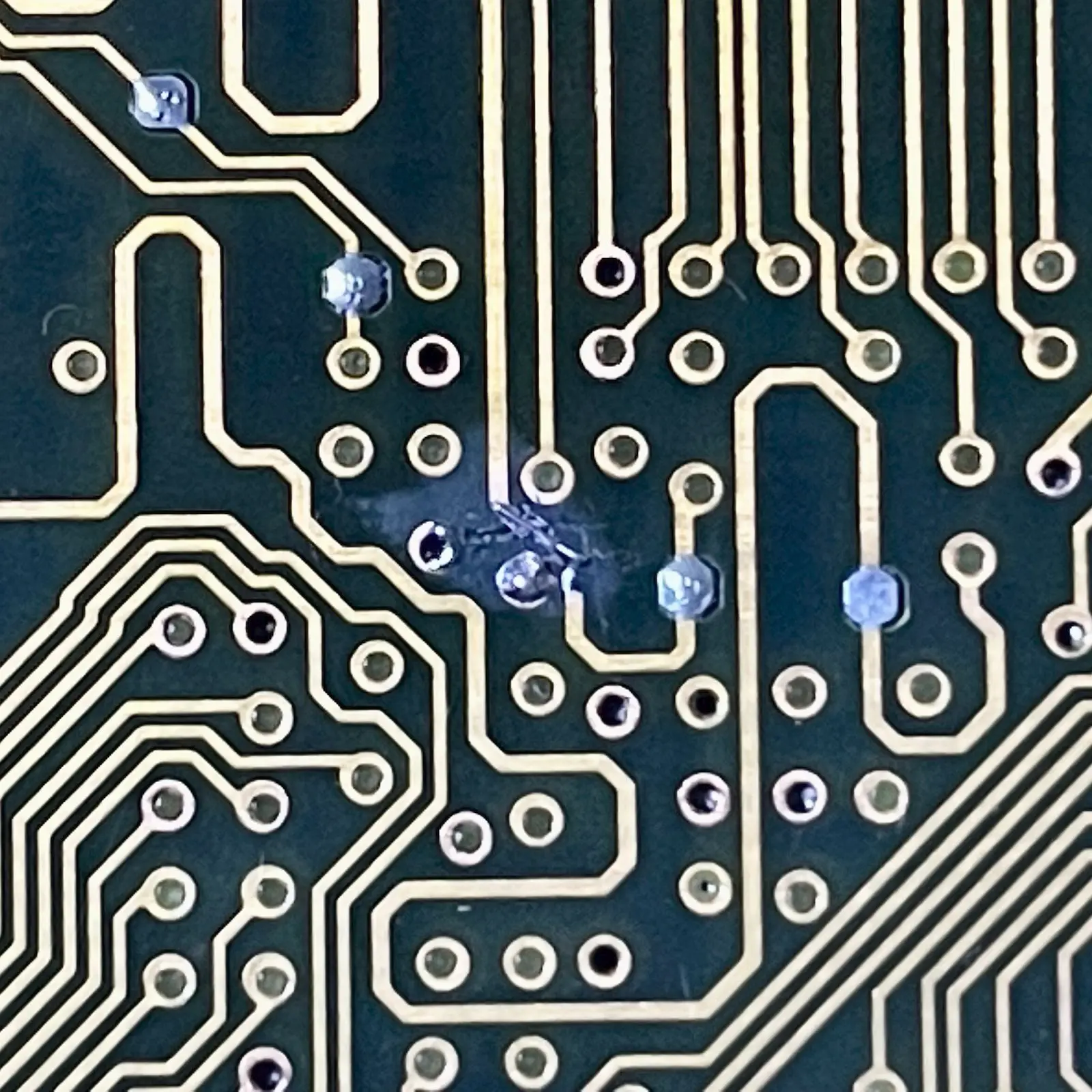

* przepatrywanie pod mikro... ultra cienka sciezka przerwana pod gornym mostkiem - zadrutowana

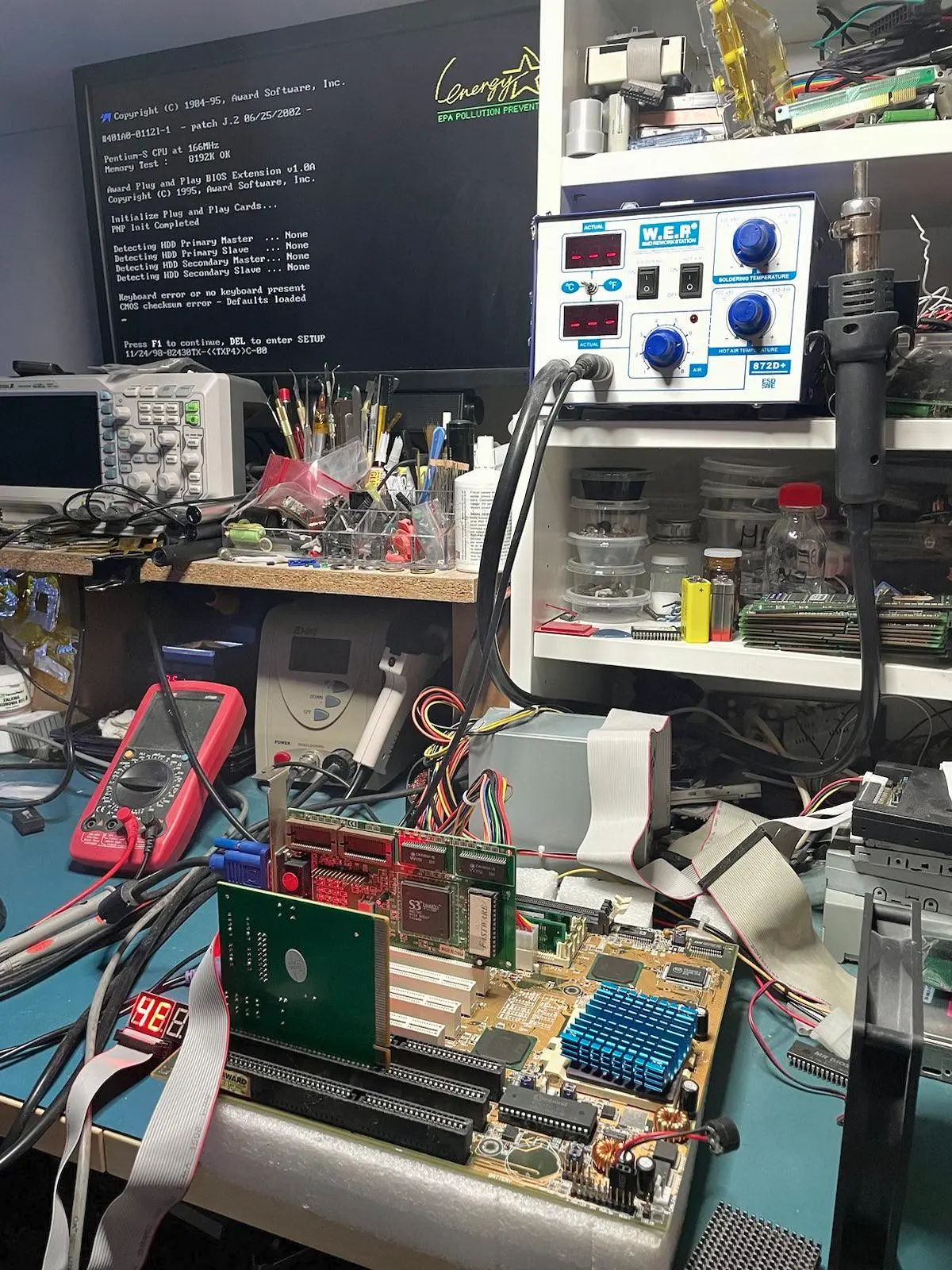

* szybki test - post przeszedl, mobo zyje

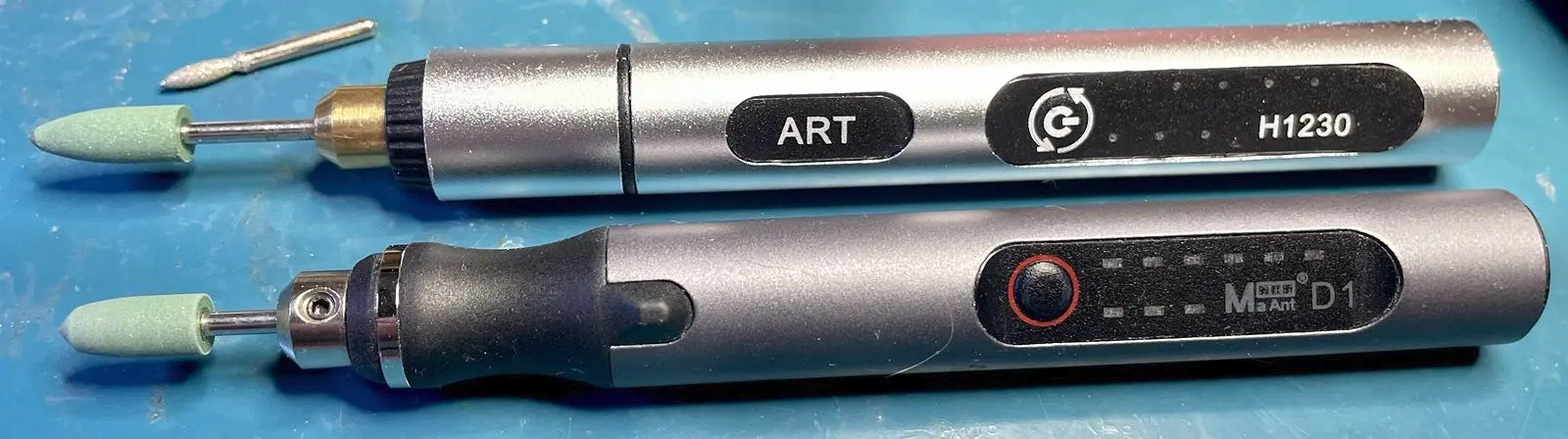

* blah, 3 podejscie i tylko dlatego, ze chcialem przetestowac nowa frezareczke z ali - ta jest fajna, bo nie wymaga skrecania frezu, tylko sie wciska i jest juz gotowa do dzialania
* todo: koszyk do baterii do wlutowania i sama bateria do uzupelnienia

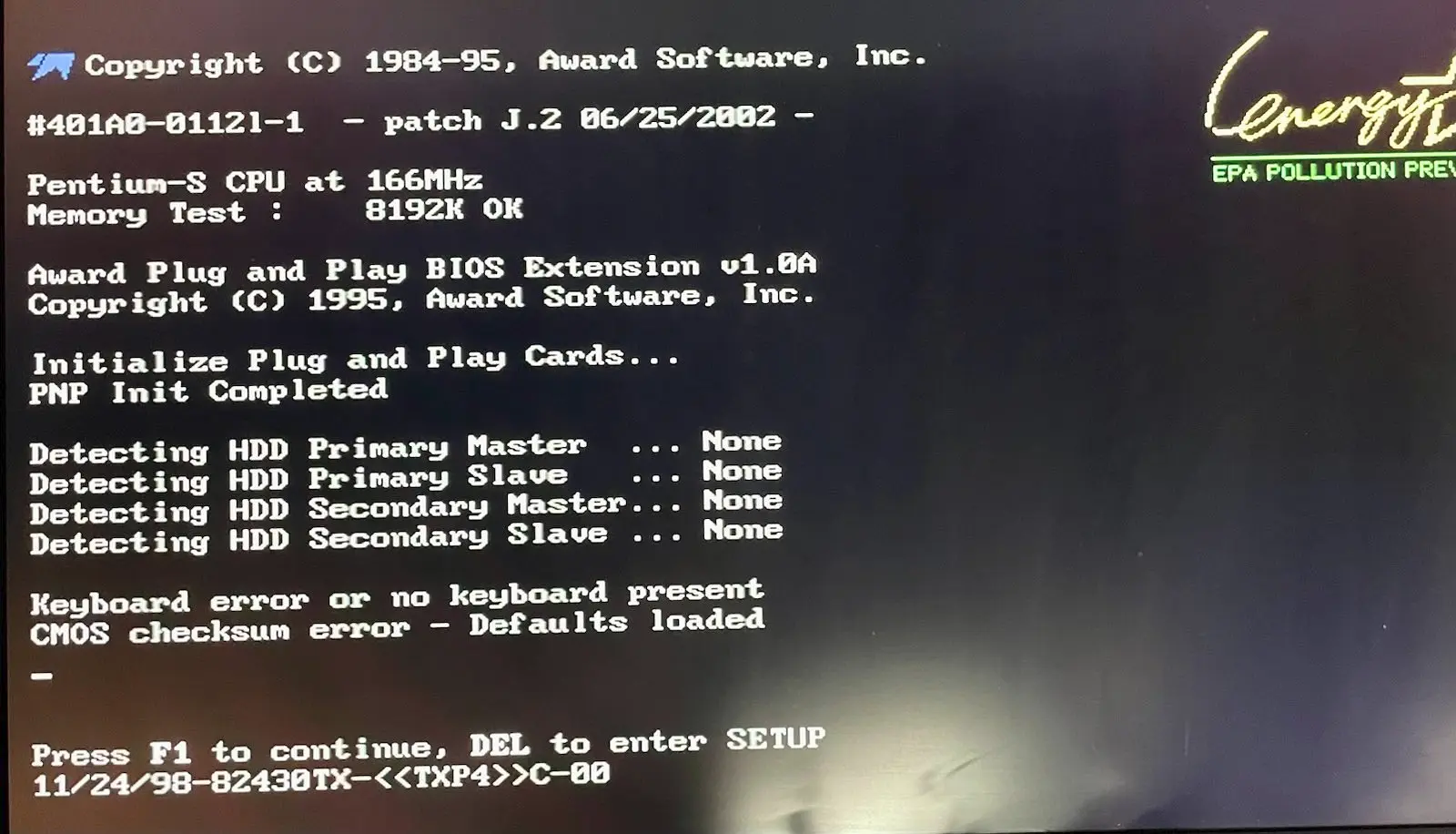

* koszyk wstawiony + sprawna bateria - post bez bledow

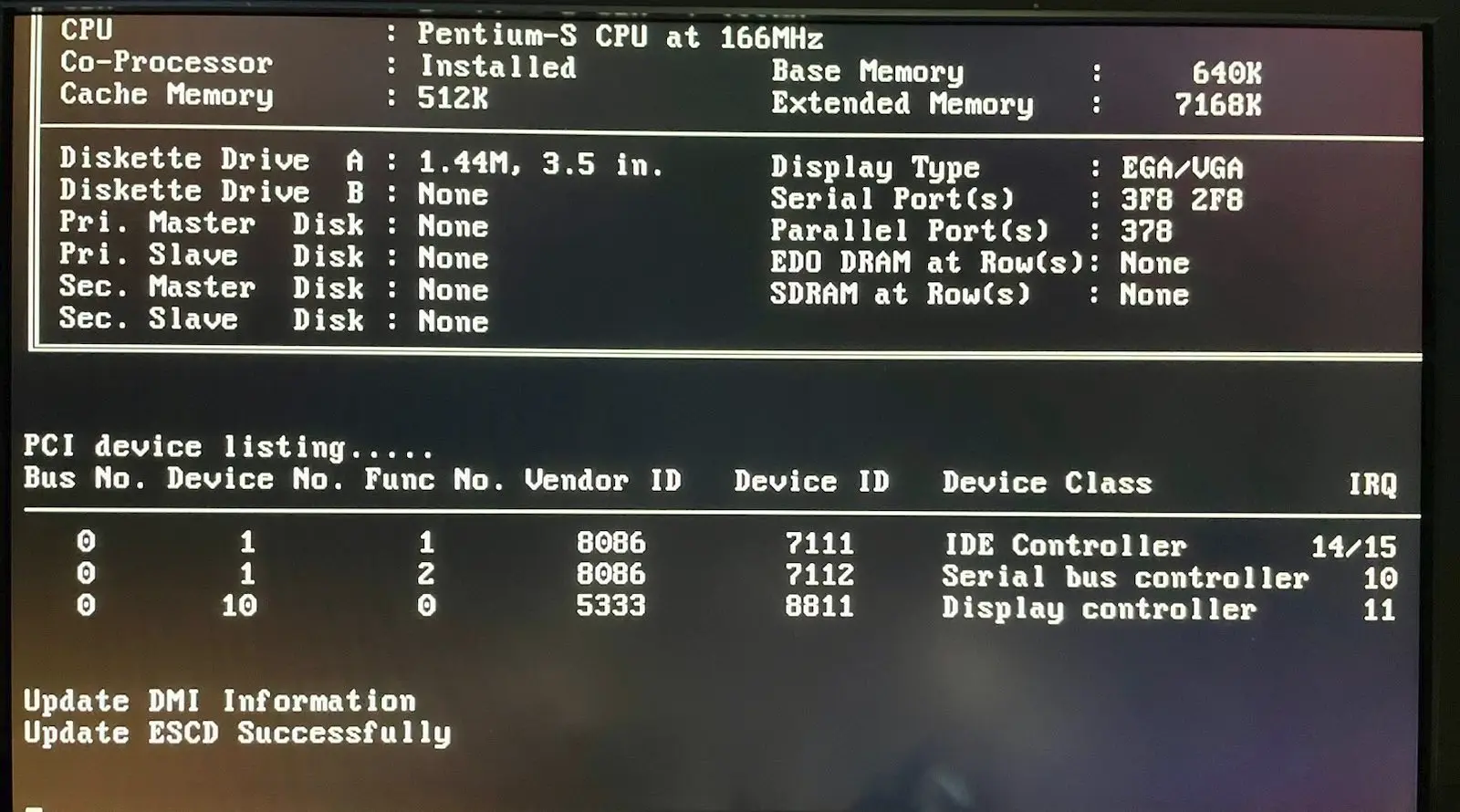

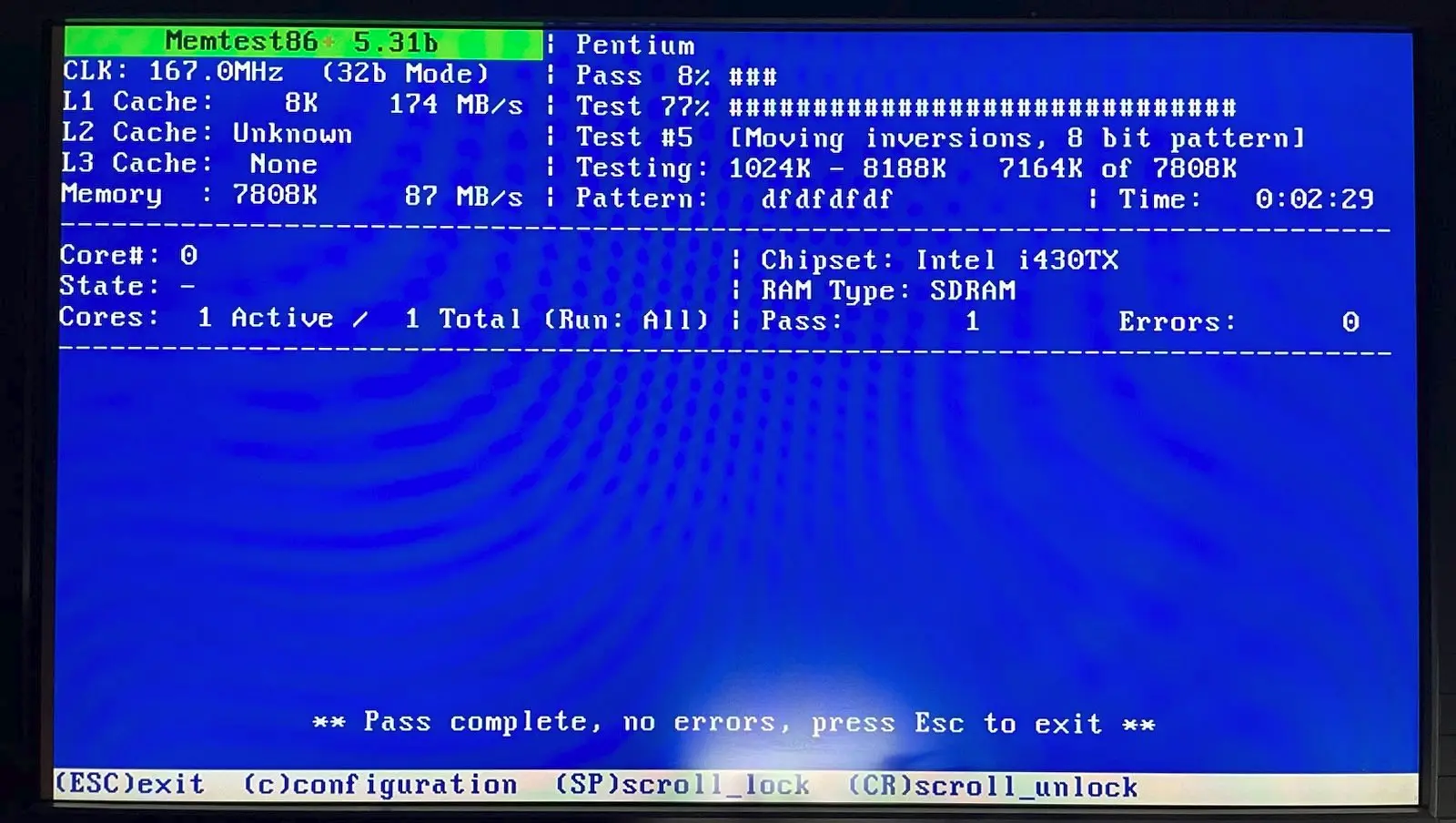

* memtest zaliczony
* plyta grymasna na nowe dyski hdd ale poszla w koncu z maxtorem 500mb i w95

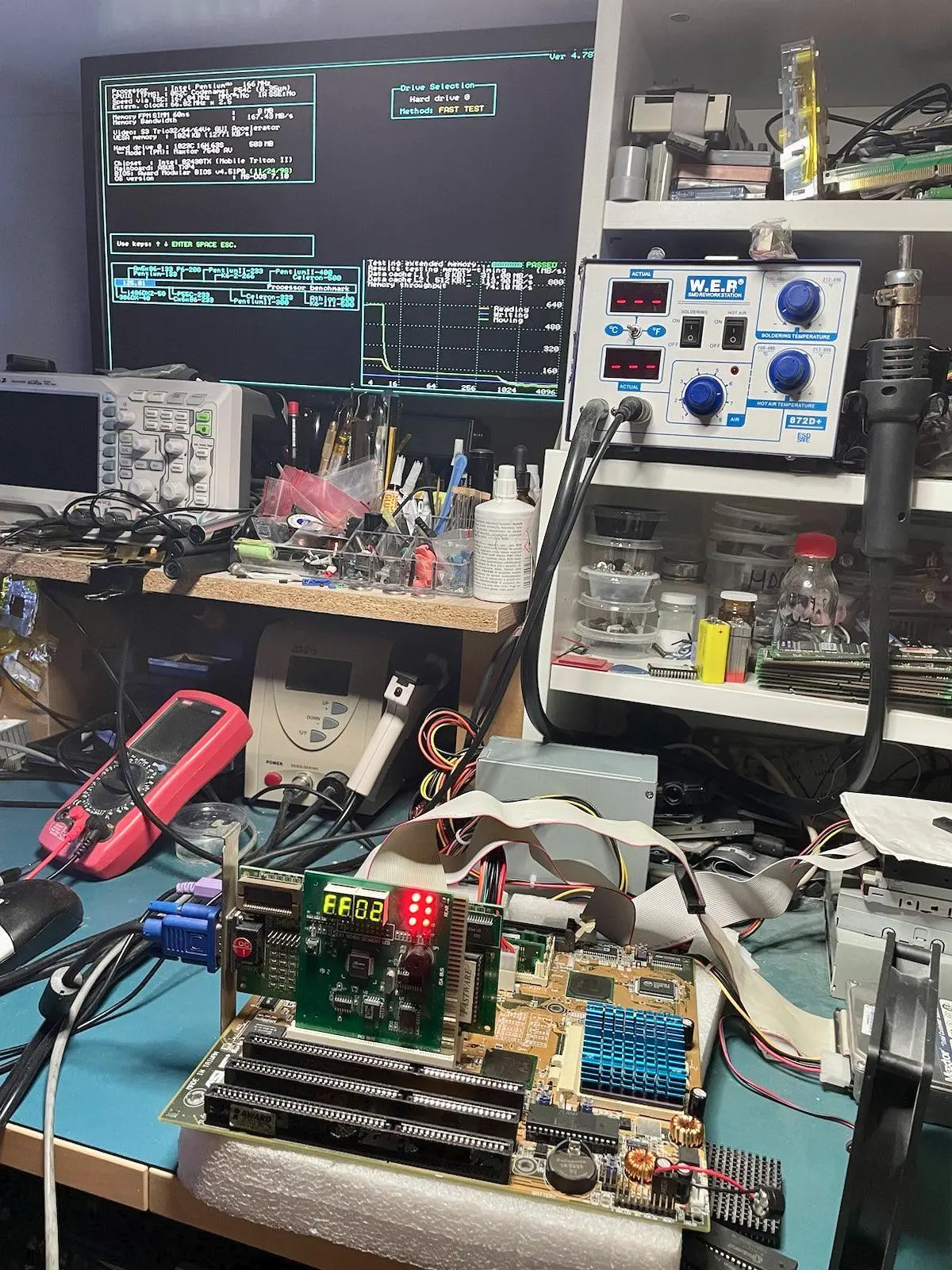

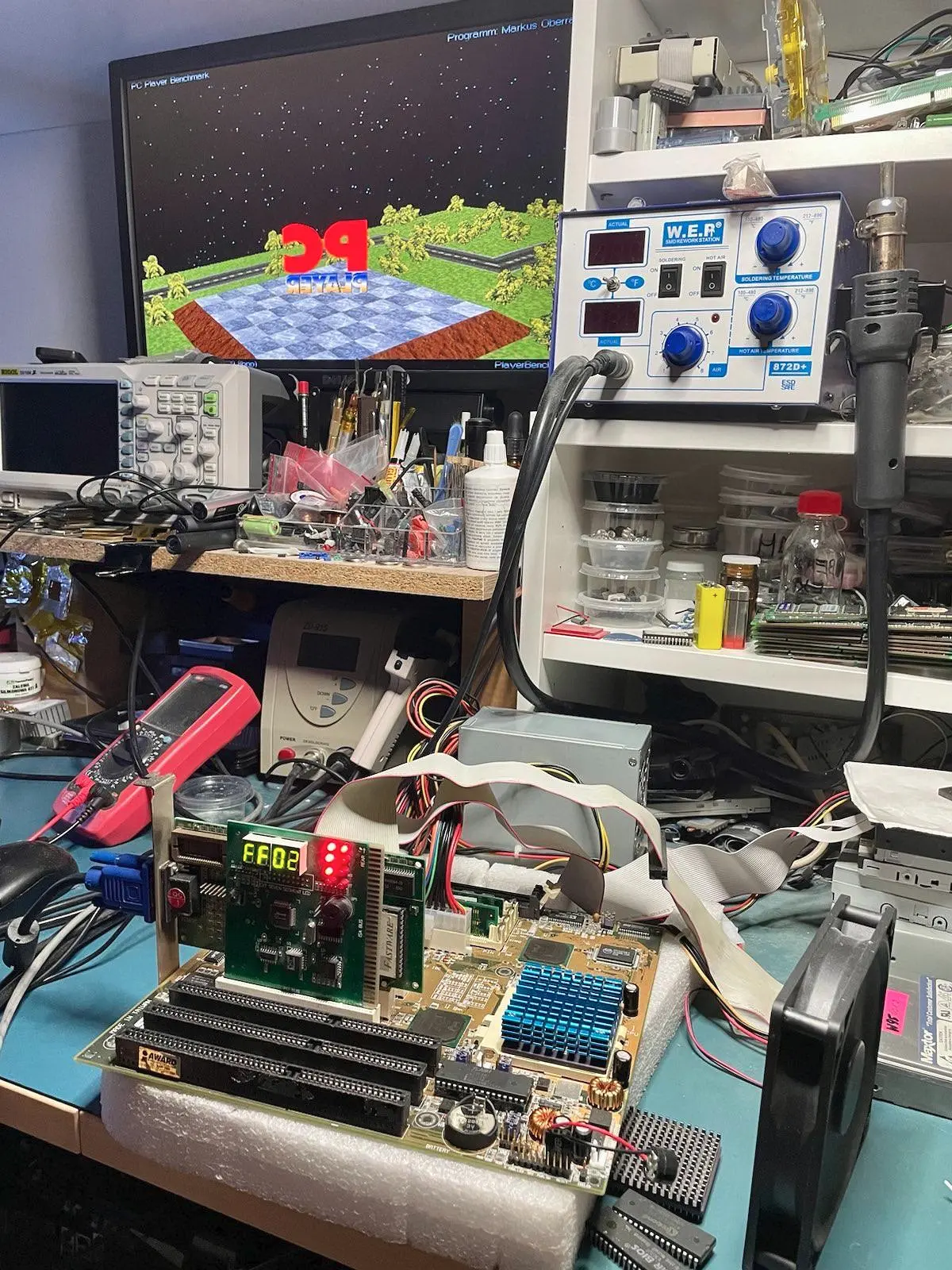

* testy w dosbench ok, doom i quake ok, w95 ok

dziala

foto: 1-frezarki, 2-rework-clockgen2, 3-rework-clockgen3, 4-rework-clockgen4, 5-rework-clockgen5, 6-rework-nb, 7-rework-nb2, 8-rework-nb3, 9-rework-final-post-ok, 10-rework-final-post-ok-2

foto: 1-1st-run, 2-memtest, 3-dosbench, 4-test
