mobo: ECS SI54P AIO
rev: 1.3
chipset: SiS 85C501/502/503
socket: s5
cpu: pentium p54 70-150MHz
cache: 256KB 15ns (256-1024KB)
fsb: 50-66 (20-80)
ram: 4xSIMM 72pin FPM/EDO, max 128MB
slots: 4xPCI, 4xISA
form: Baby AT
power: AT
bios: award, DIP32, 128KB, v2.0 08/17/95
rtc: dallas DS12887A
clockgen: MX8315PC

src: wlasna, kupiona z calym pc bez hdd i cdrom
* w komplecie pentium 90@120, 4x4MB 70ns

info:
* plyta lekko zakurzona, stan bdb, zle przykrecona w obudowie - wyjeta i oczyszczona

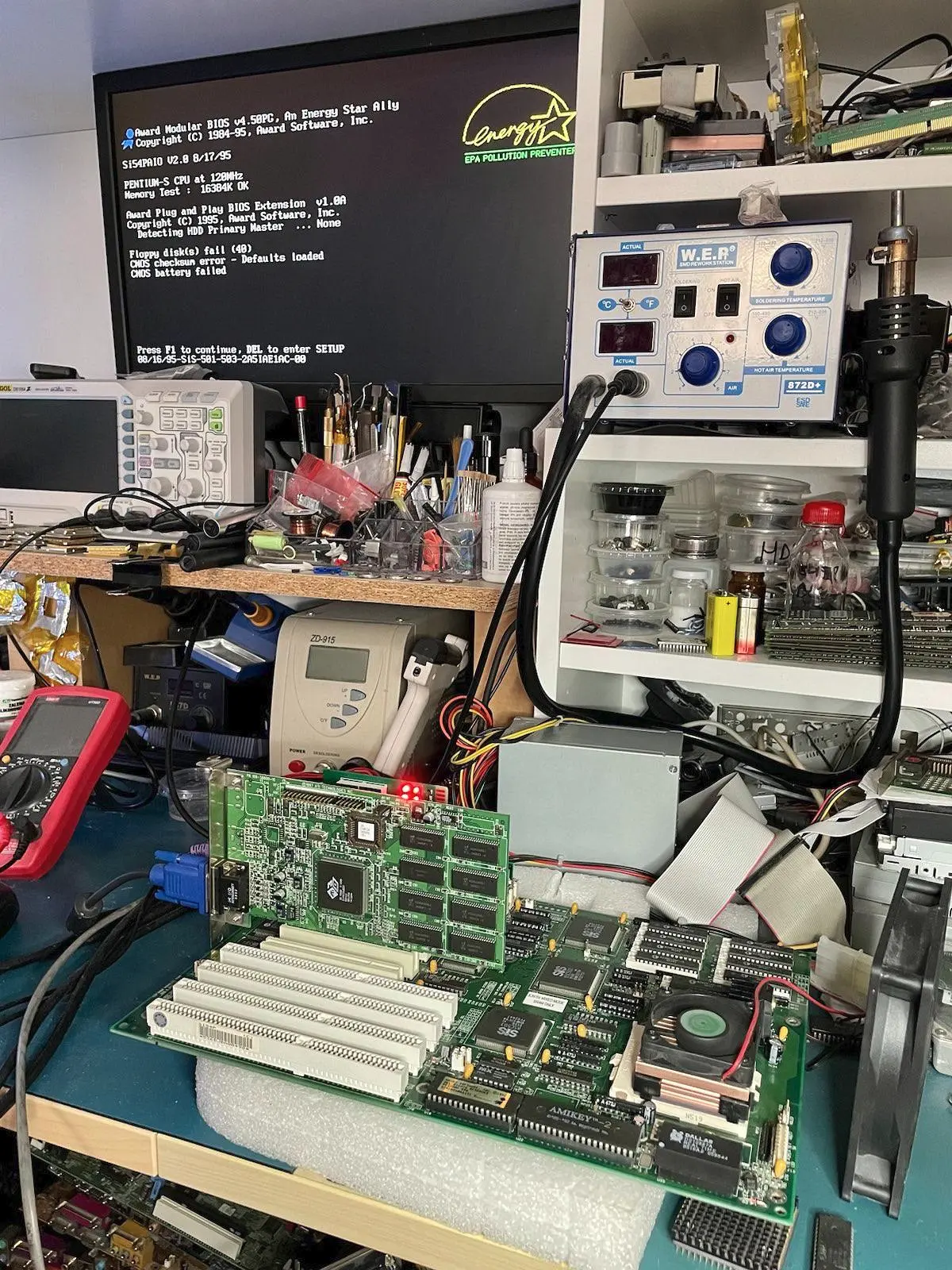

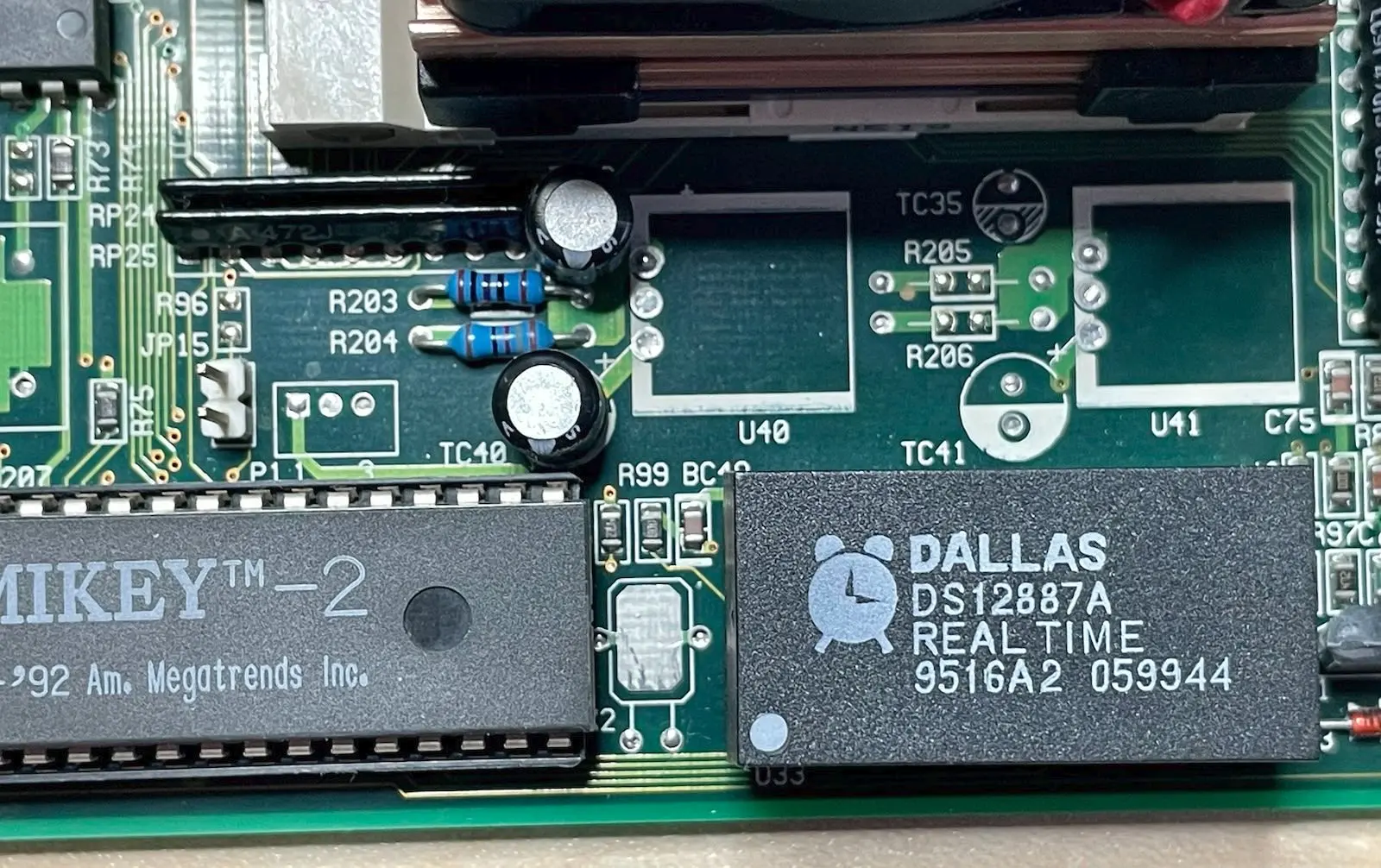

* plyta przechodzi post, bateria w dallasie padnieta - do wymiany/moda
* brak nowszego biosu
* memtest zaliczony

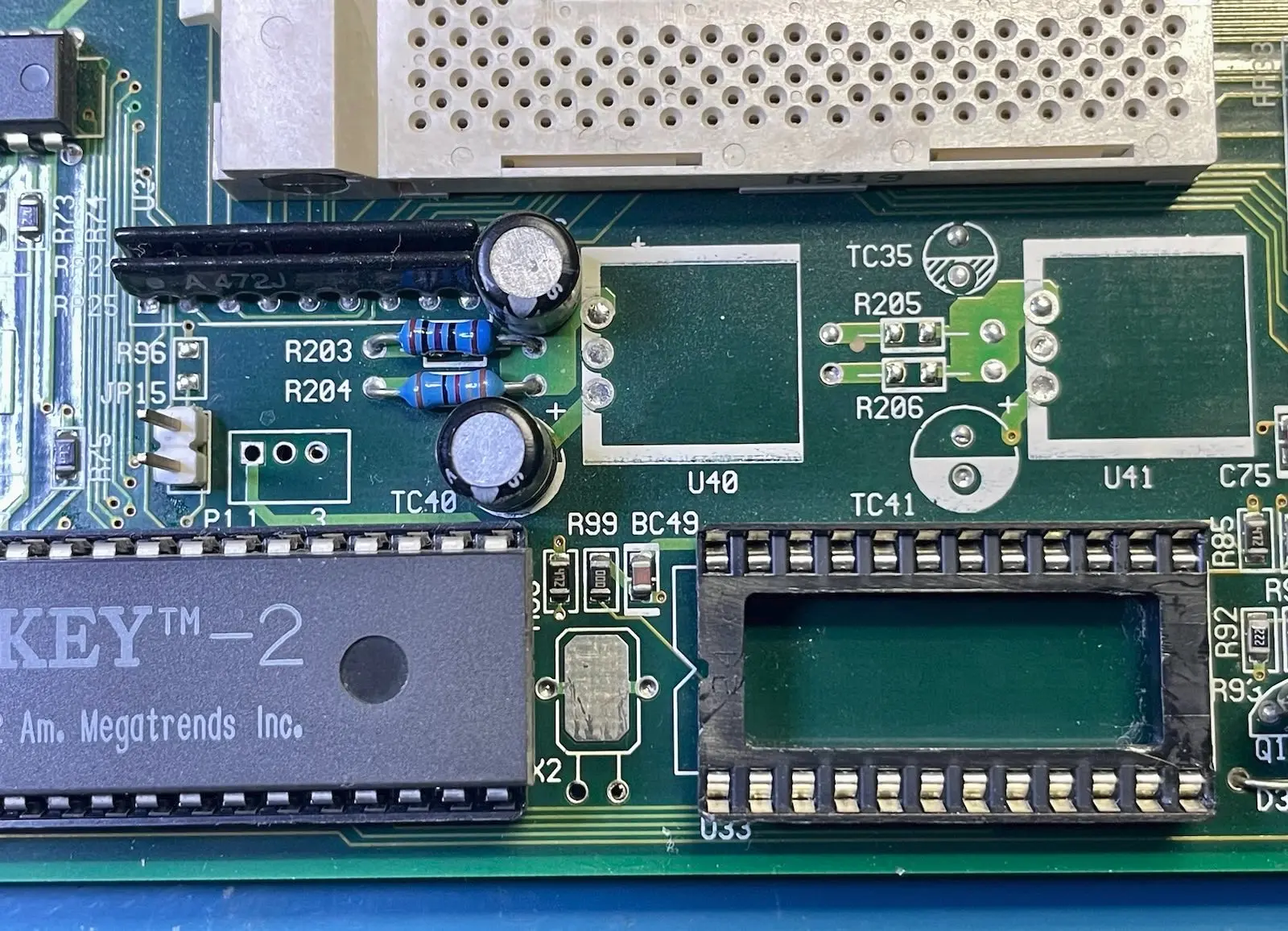

* plyta posiada podstawke pod rtc, jest miejsce na kwarc 32kHz oraz piny do podlaczenia zew. baterii - przerobka orginalnego dallasa zbedna, mozna plyte zmodowac, mniej roboty

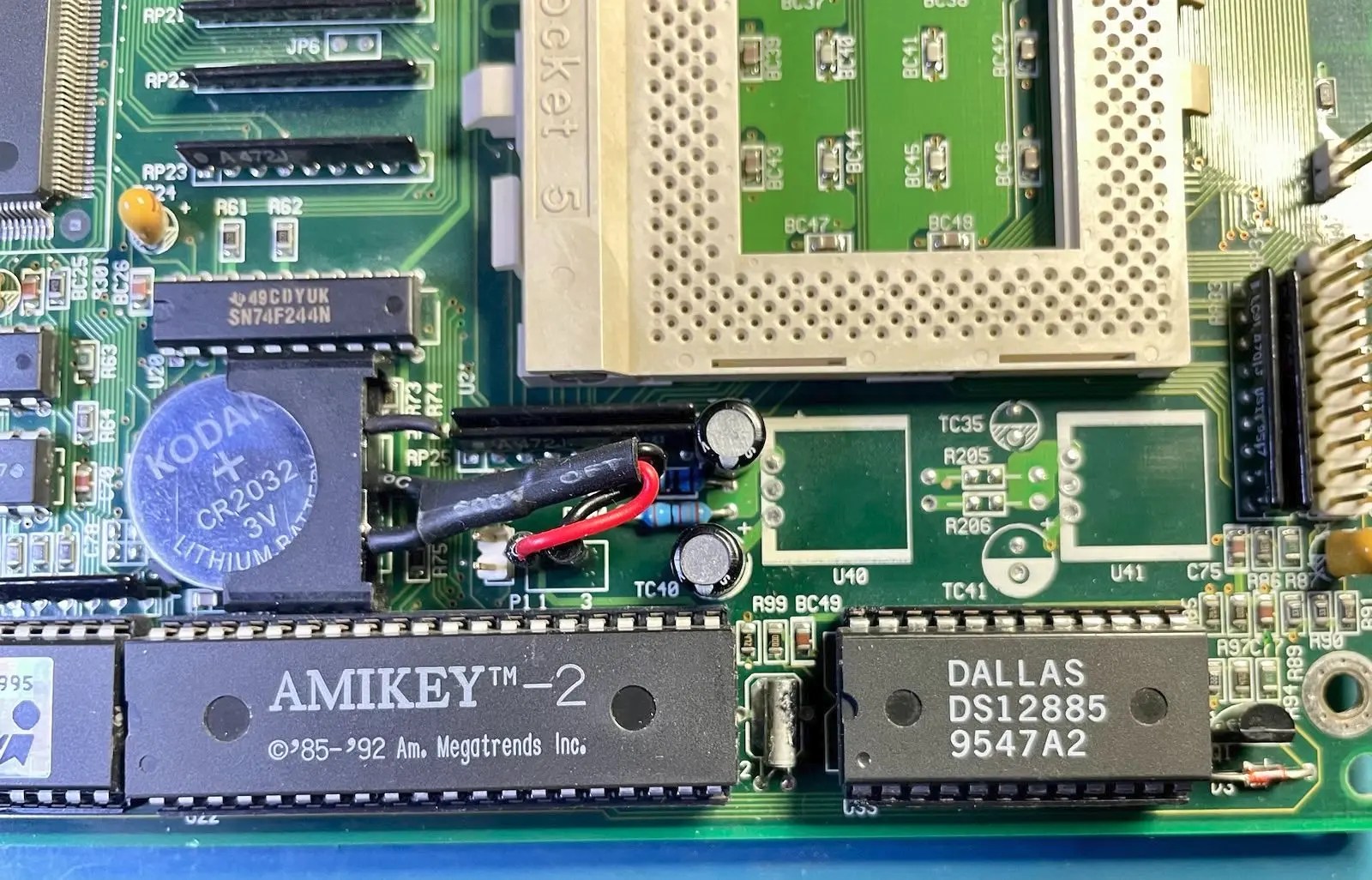

* uzyty DS12885, ktory posiada wszystkie piny ale wymaga zew. kwarcu oraz baterii - wlutowany kwarc z dawcy oraz koszyk na kabelkach, niestety raster w gniezdzie P1 jest mniejszy niz 2.54mm i standardowa listwa goldpin nie wchodzi, P1: 1:VBAT 2:NC? 3:GND
* post zaliczony, blad baterii zniknal, cmos trzyma, zegarek tyka

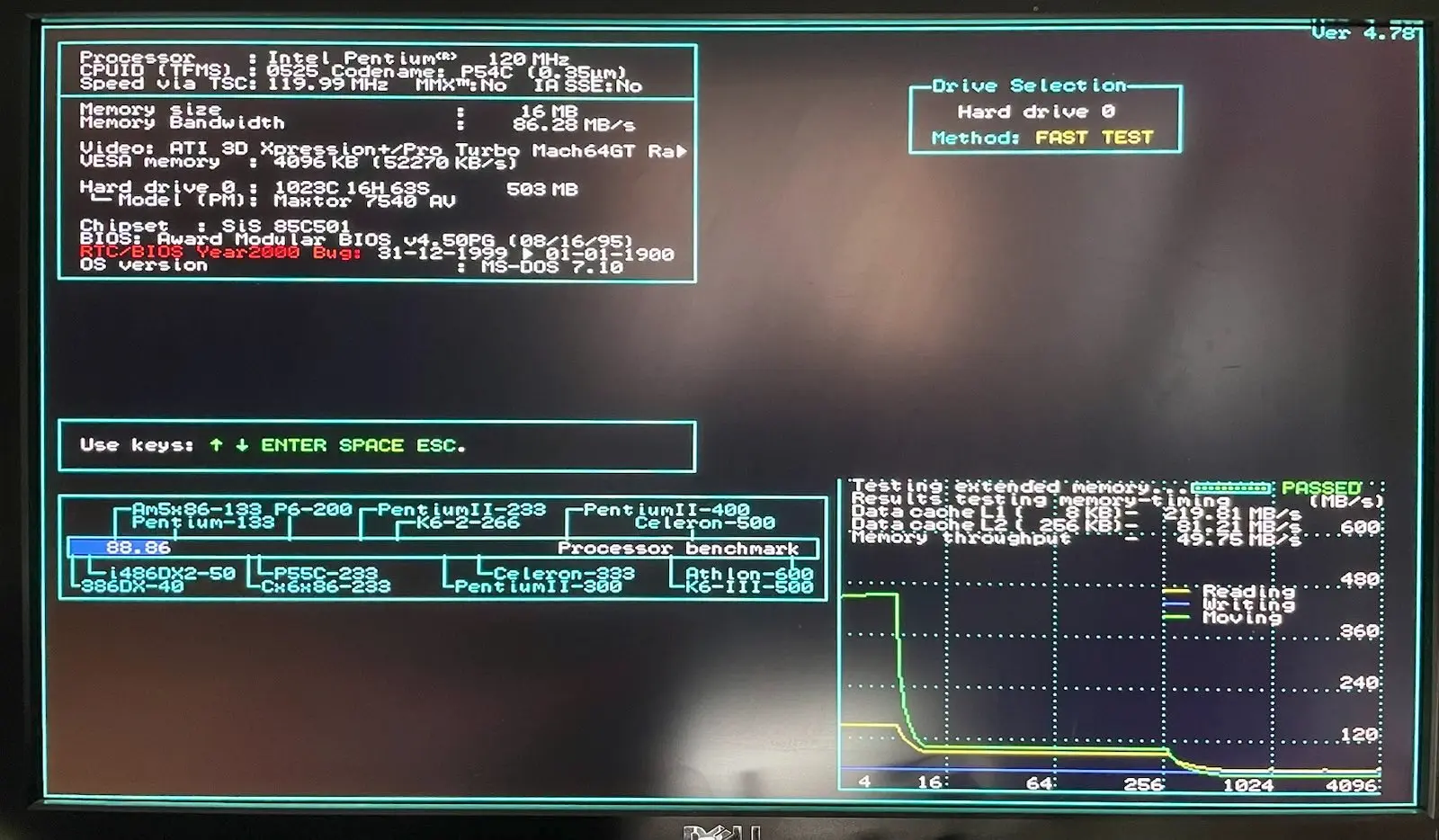

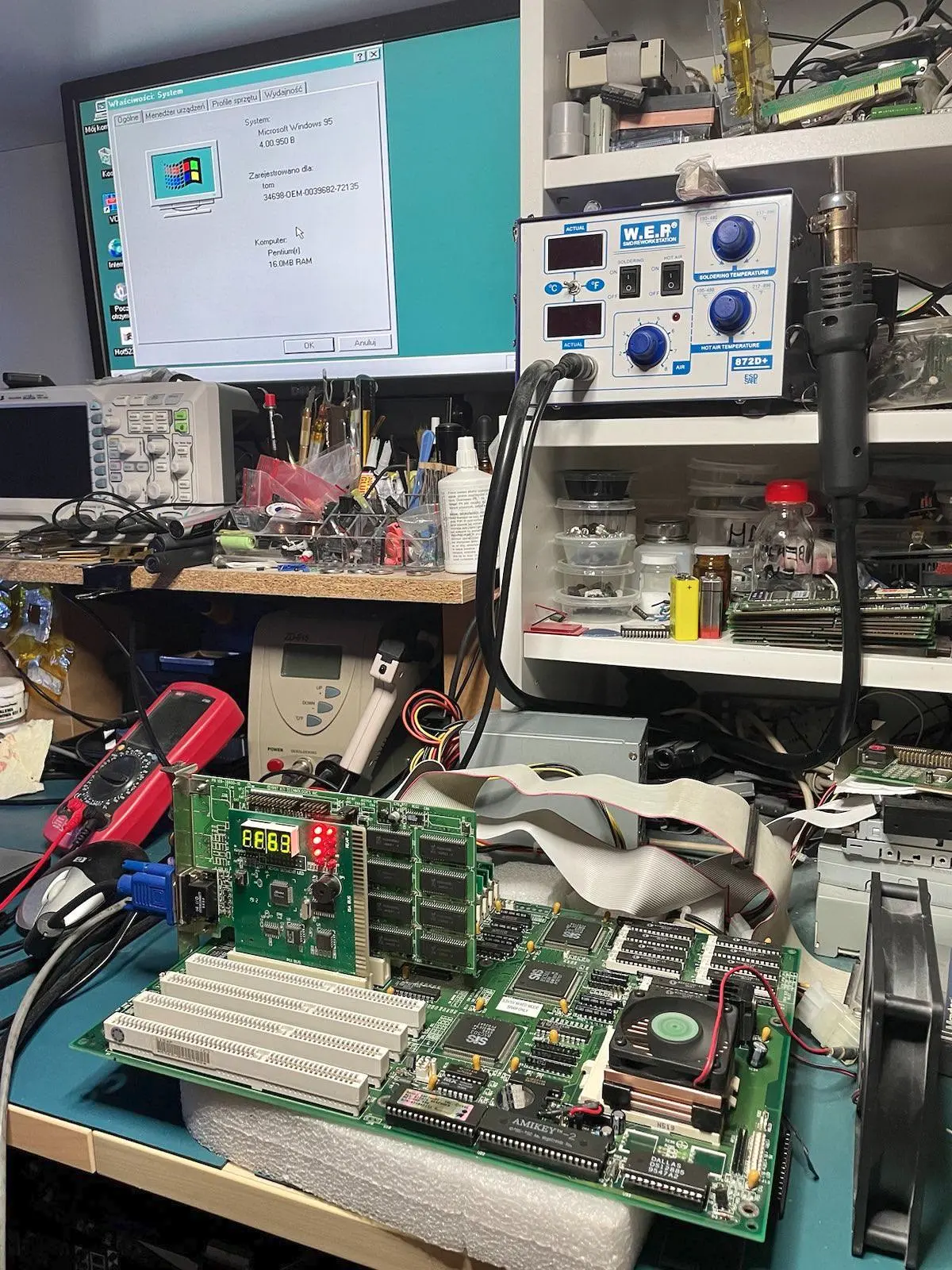

* testy z dosbench zaliczone, doom i quake dzialaja, win95 dociagnal sterowniki i rowniez ok

dziala

todo:
* plyta ma mozliwosc wlutowania gniazd ps2 dla kb/ms ale wymaga wylutowania gniazda din od kb, mozna to zrobic ale wszystkie gniazda sa w kolorze bialym, lacznie z din, zatem sie zastanowie, bo ps2 mam tylko czarne i kolorowe
* plyta posiada miejsce na 2 regulatory napiecia, prawdopodobnie pod mmx albo inne cpu z dual voltage, brak fotek, moze kiedys

web:
https://theretroweb.com/motherboards/s/ecs-si54p-aio

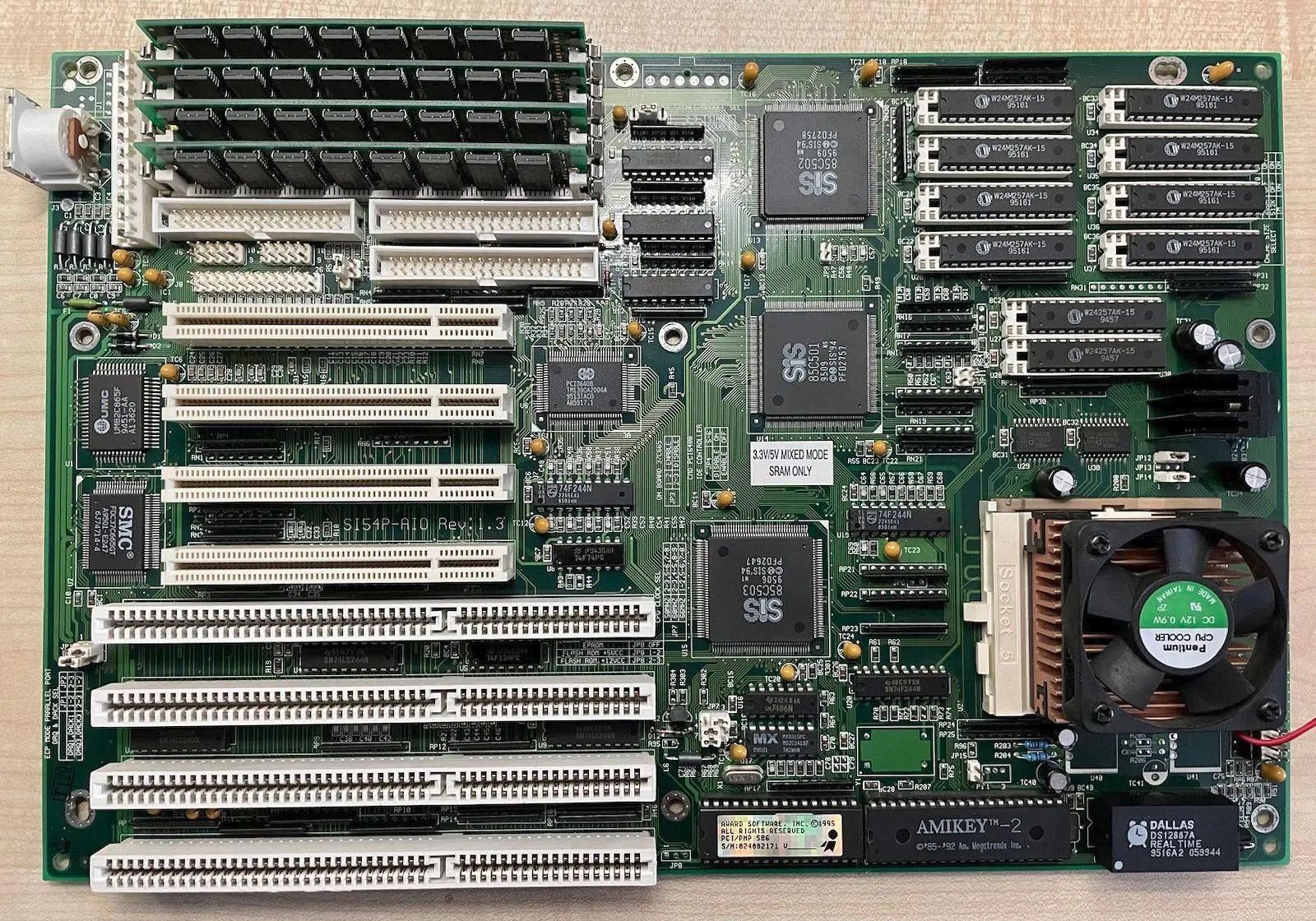

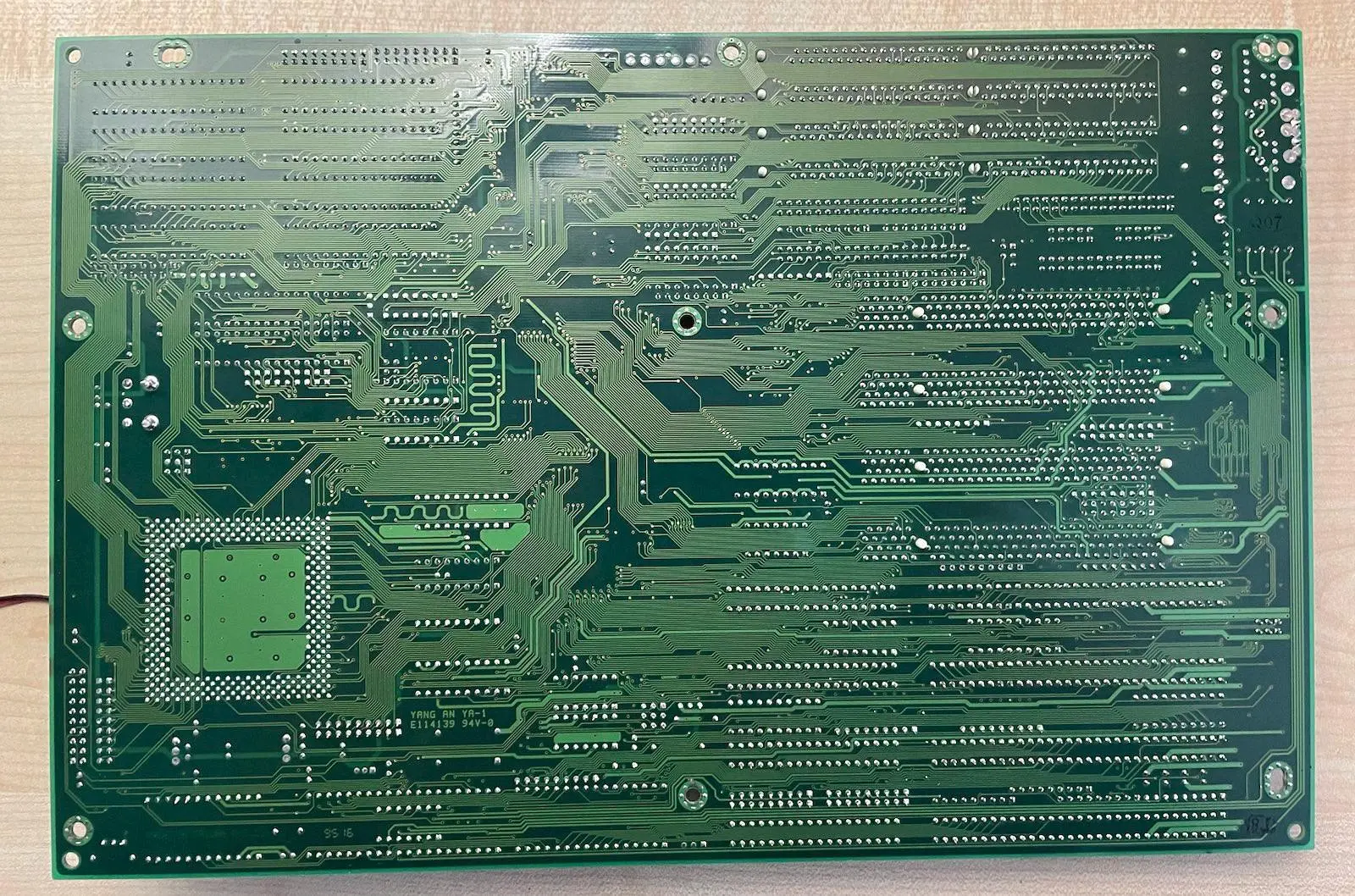

foto: 1-top, 2-bottom, 3-1st-run, 4-rework-rtc-before, 5-rework-rtc-in-progress, 6-rework-rtc-final, 7-post-new, 8-test, 9-test-w95, 10-done
