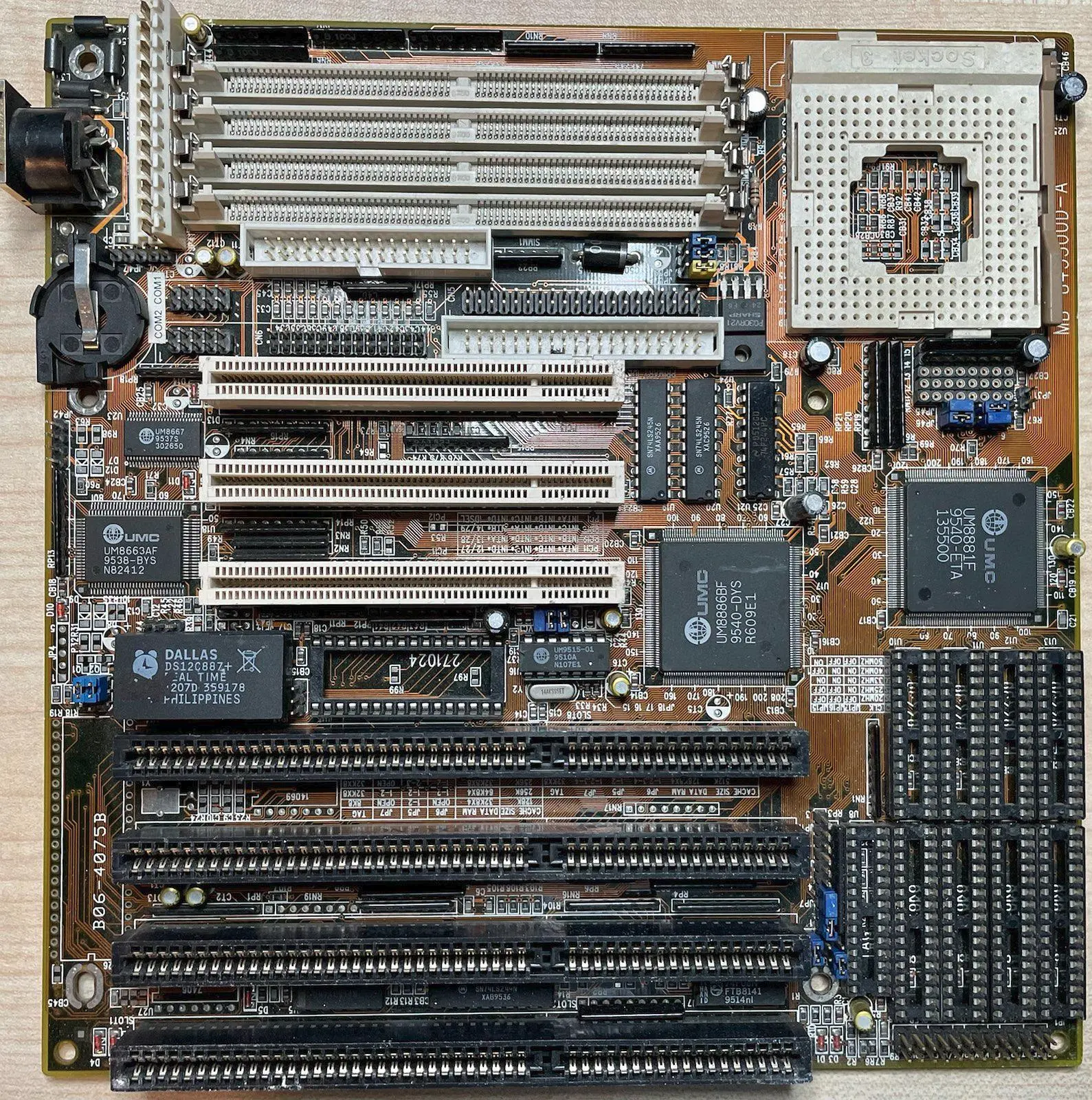

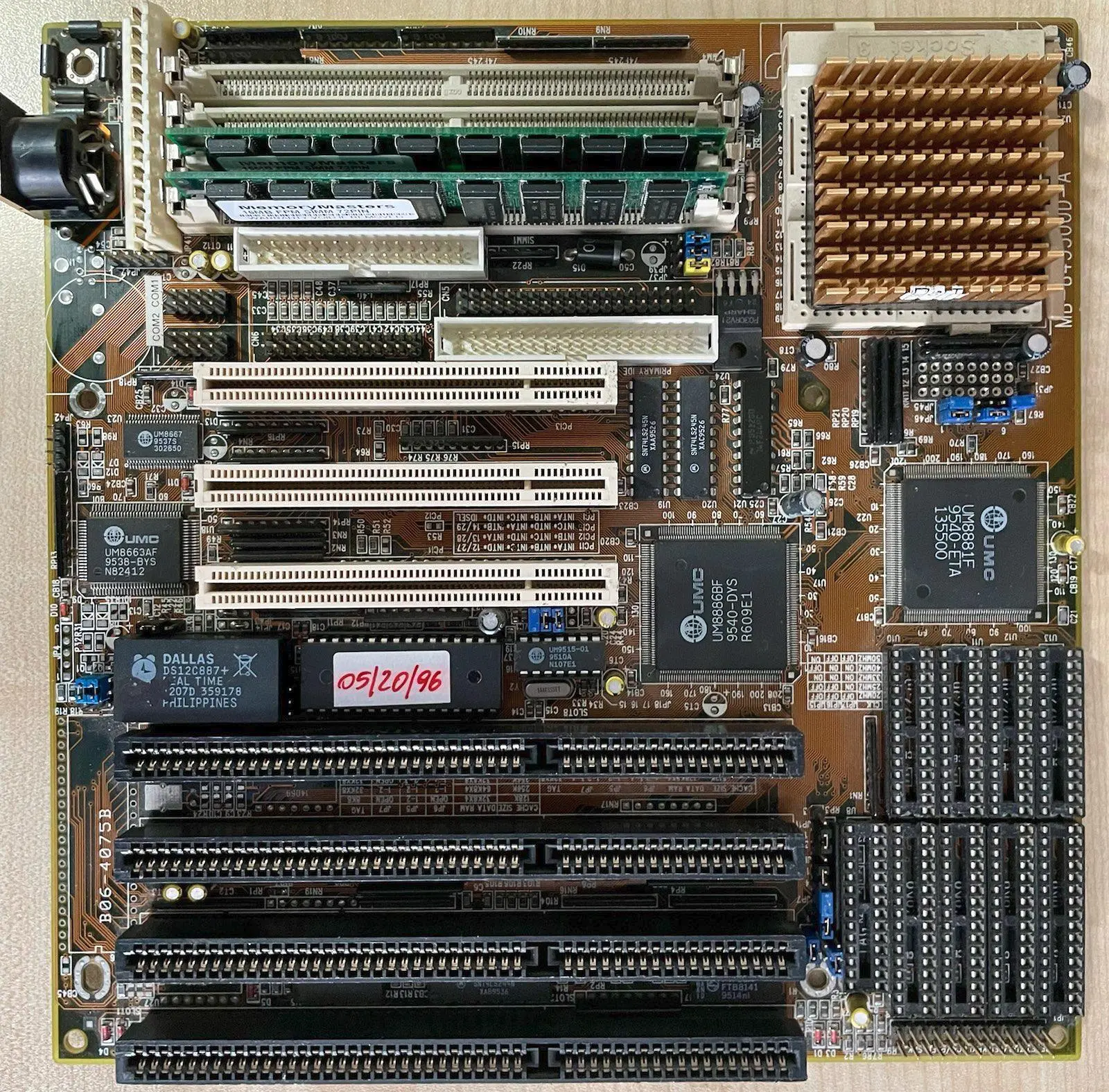

mobo: Biostar MB-8433UUD-A
rev: ?
chipset: UMC UM8881+UM8886
socket: socket3
cpu: 486, 486DX4
fsb: 20-50MHz
ram: 4xSIMM 72-pin, FPM, max 128MB
cache: 128-512KB
slots: 3xPCI, 4xISA
form: Baby AT

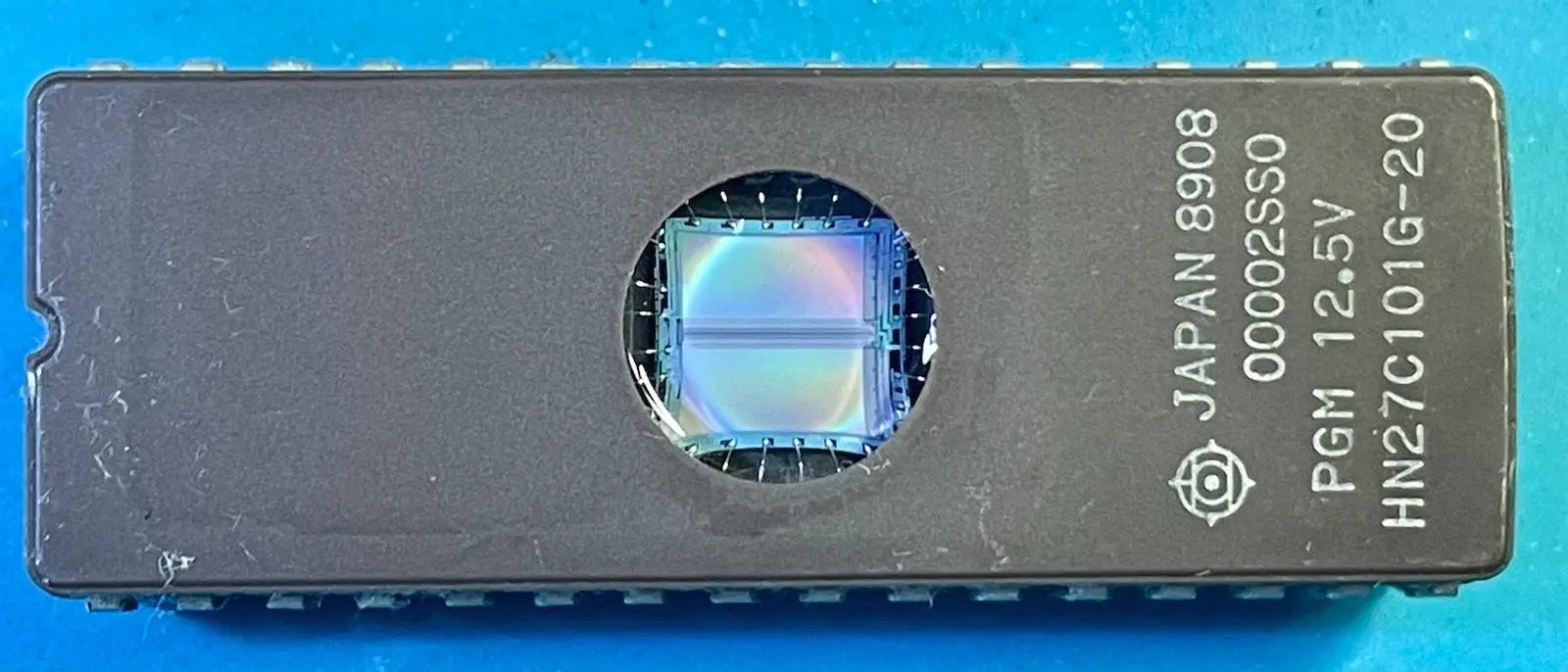

bios: award, DIP28, 128KB, eprom z oczkiem, HN27C101G-20, 05/20/96
rtc: dallas DS12C887+

src: sajmon
* płyta była sprawna, to płyta od varusa
* wyczytal że można zamiast dallasa dać cr2032 i wylutował podstawkę, pomimo wlozonego dallasa płyta nie wstaje
* znaczy wlutowal podstawkę, jakieś dodatkowe dwie zworki, pod dallasem też jest podstawka
* odpalałem ją kiedyś z kartą diagnostyczną i chyba wywala błąd zegaru czasu rzeczywistego

info:

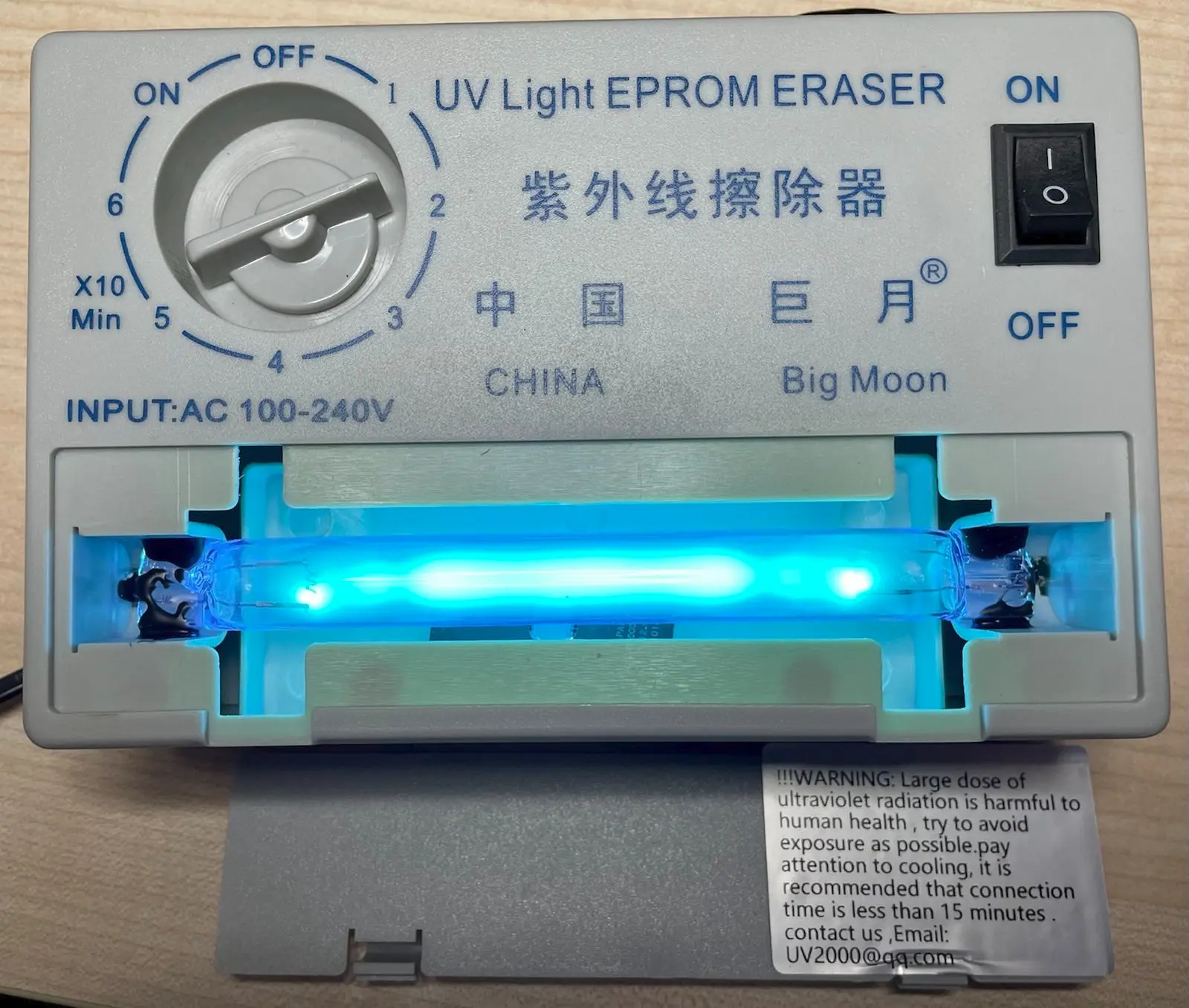

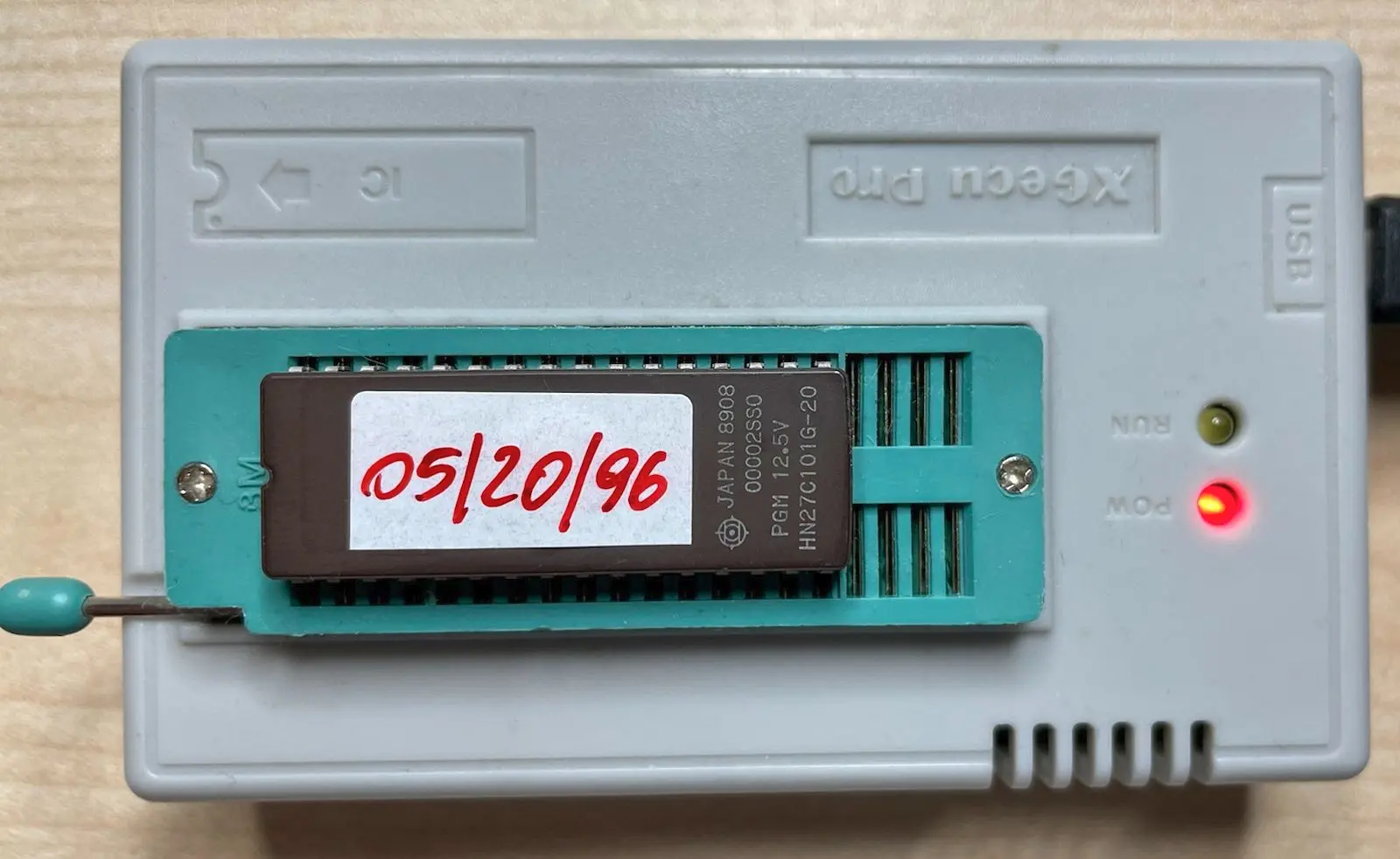

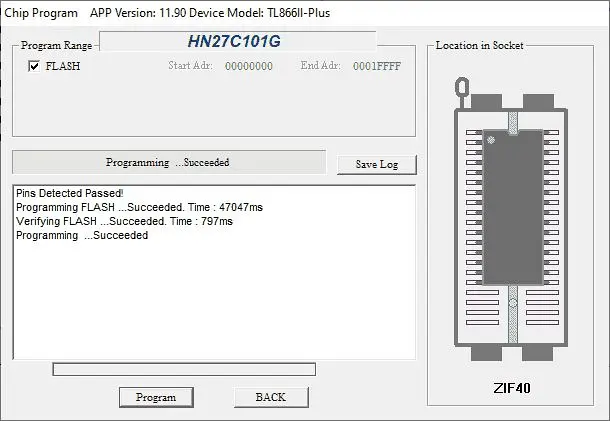

* brak kosci eprom, znaleziony z dawcy, wyczyszczony na kasowarce uv i zaprogramowany najnowszym uud0520s.bin z data 05/20/96

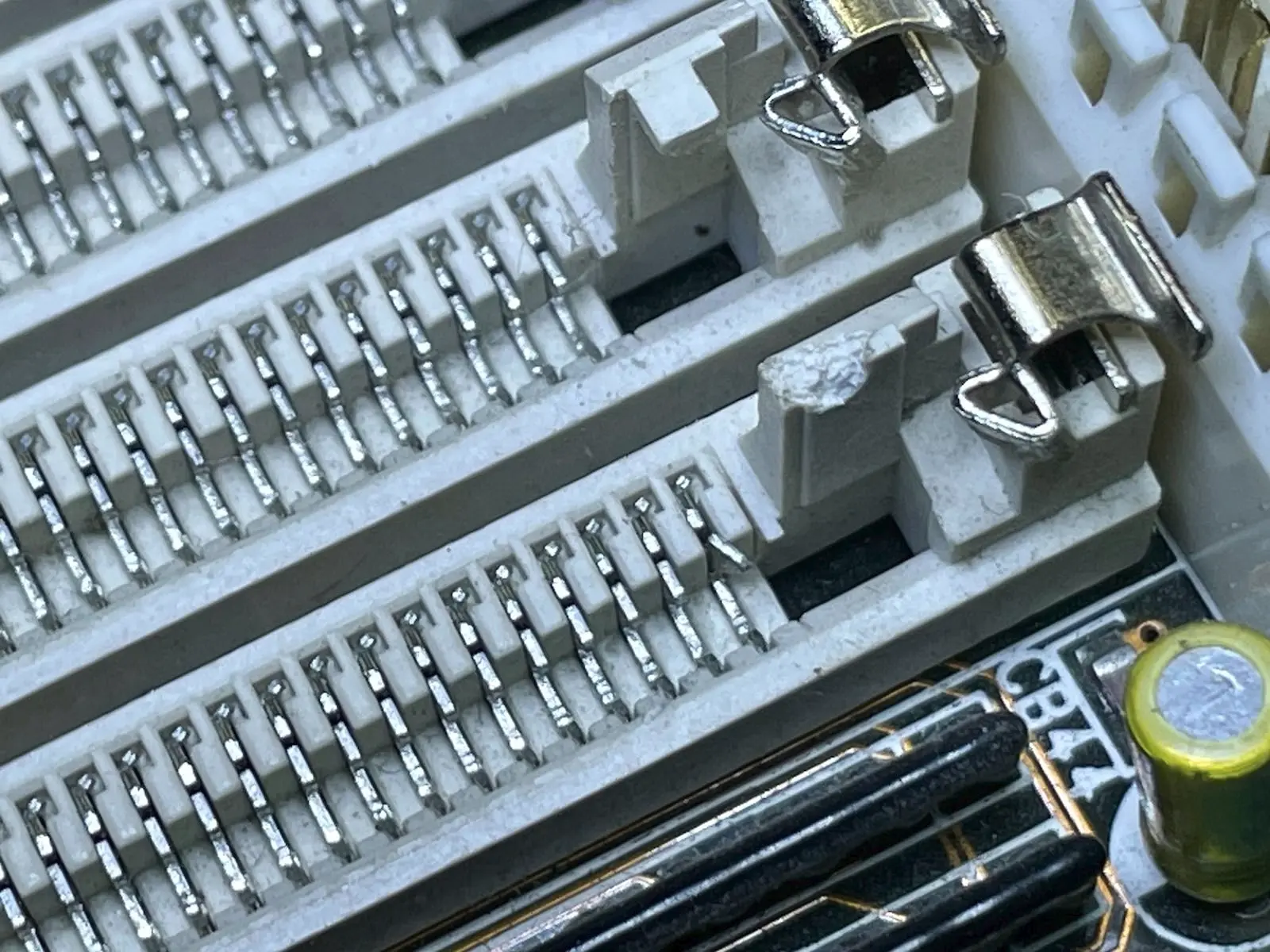

* wykrzywiony pin w 1 z gniazd simm - naprostowany

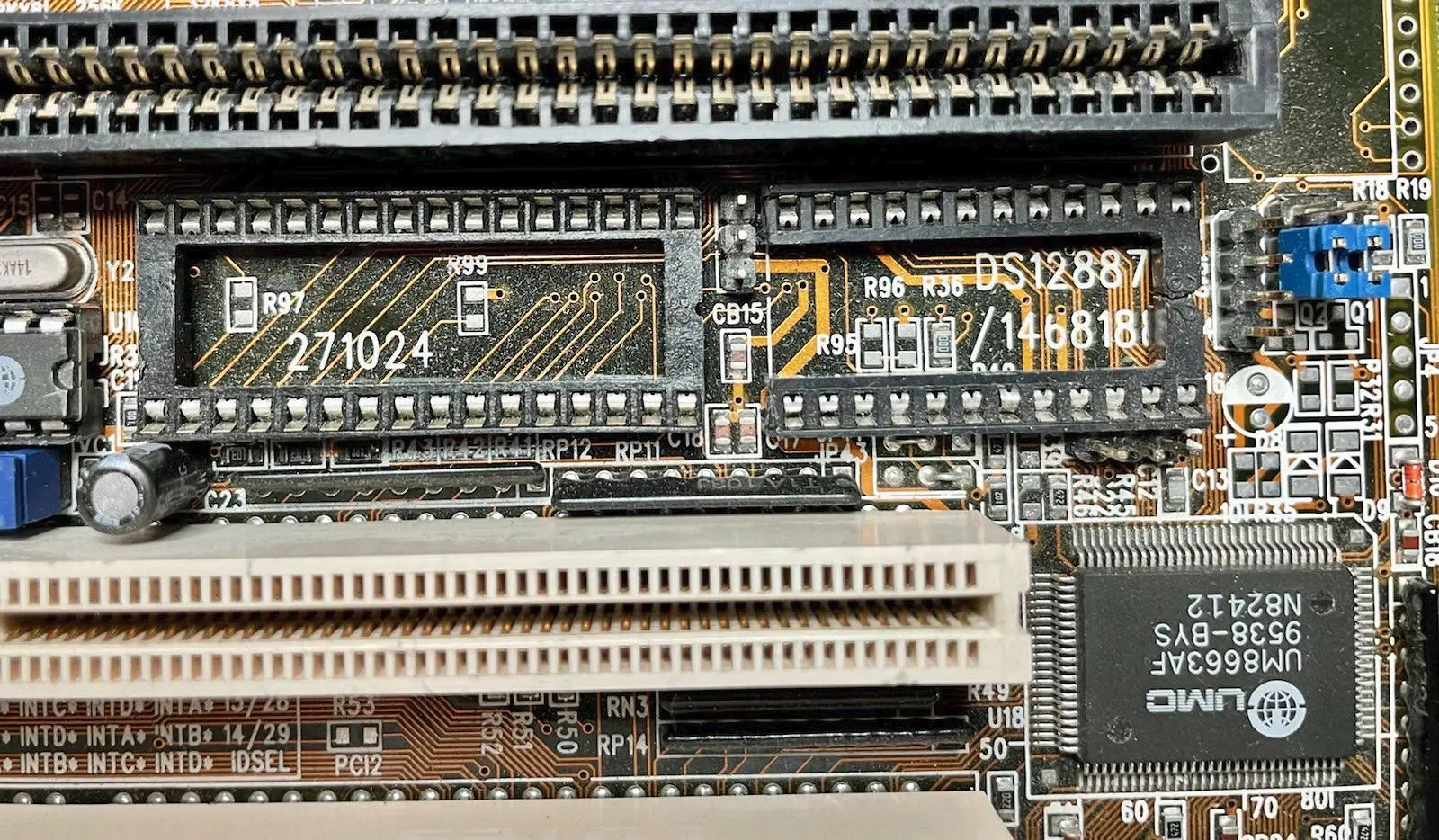

* wlutowany koszyk na baterie oraz obcieta podstawka DIP32->IP24 pod dallas
* rtc 887 nie ma mozliwosci uzywania zew. baterii, poniewaz nie posiada pinu#20 vbat, wersja 885 ma ten pin ale wymaga dodatkowych smd
* sam koszyk nie ma prawa dzialac w tej konfiguracji, do tego wylutwane zostalo gniazdo ps2 od myszki
* po konsultacji z sajmonem, nie robie nic z ps2 ani rtc, wylutuje tylko koszyk i sprobuje ozywic plyte
* brak kosci cache, moze nie odpalic - do uzupelnienia
* do wyczyszczenia resztki topnika pod postawka rtc oraz pod wylutowanym gniazdem ps2
* na testy uzyty cpu i486DX4 100/3x33 oraz ram 2x16MB FPM
* zworki ustawione, dodane 3 brakujace, mogly byc krytyczne dla dzialania
* brak zwarc na glownych liniach, mozna odpalac
* na golo plyta sie wlacza, napiecia ok, ale brak zasilania na dallasie, pomoglo dodanie zworki, "manual" nie do konca pasuje

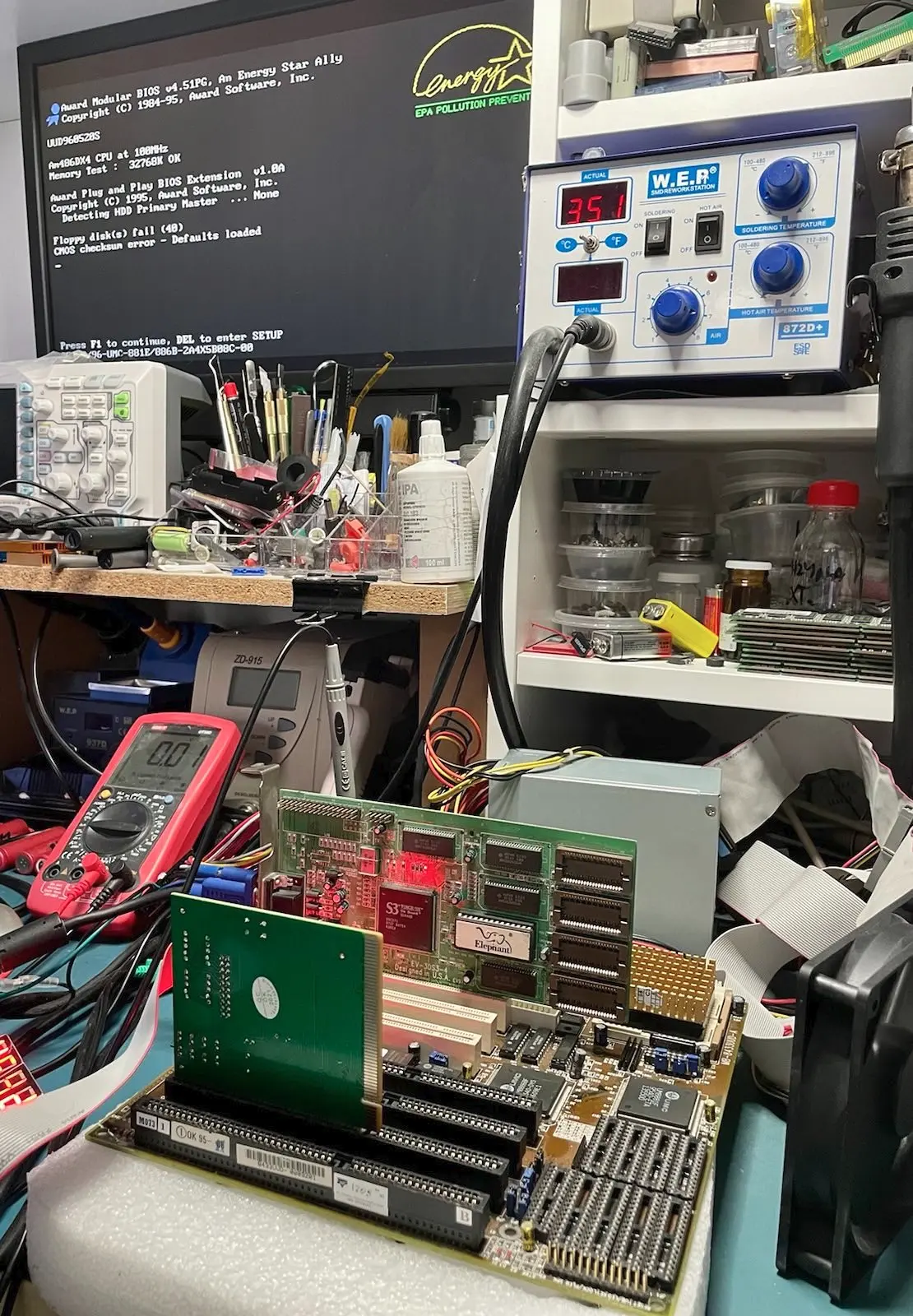

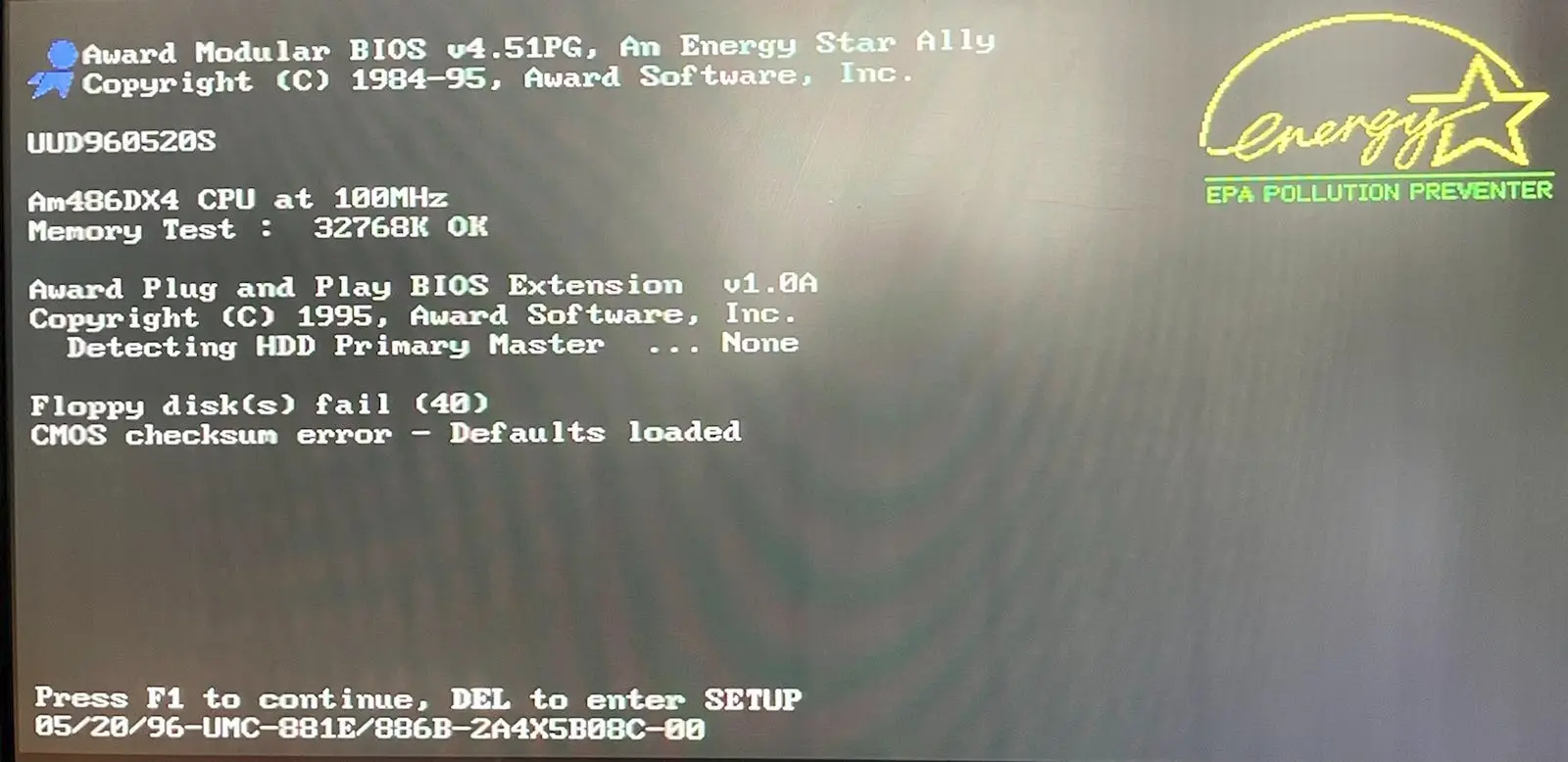

* wlozony dallas, eprom, cpu i ram, mobo startuje, pojawily sie postkody, dodalem grafe s3 na pci, jest obraz i ekran post
* bios ustawiony i zapisany, test z power off wykazuje ze bateria w dallasie trzyma ustawienia i zegarek dziala ok

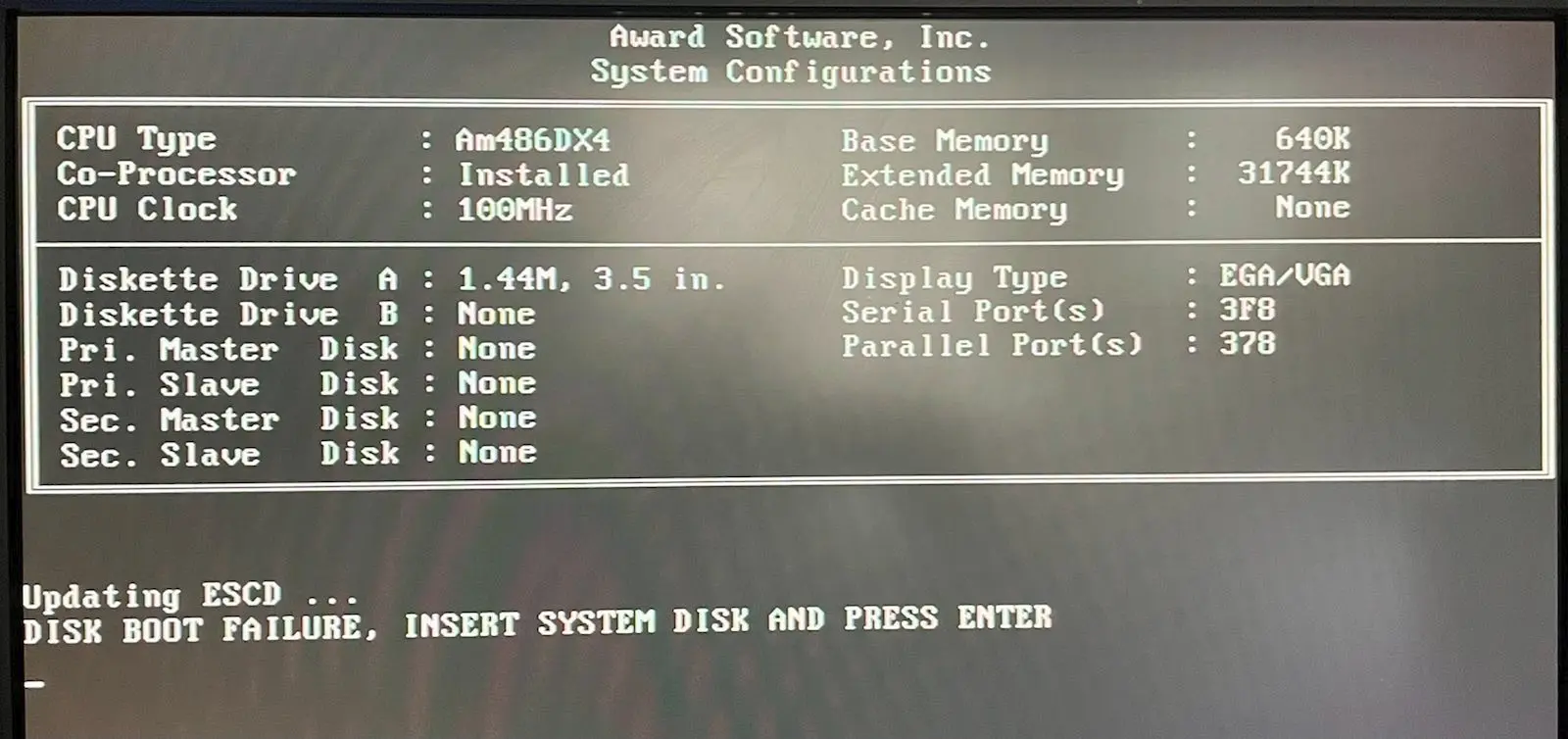

* niestety bios nie moze zapisac konfiguracji escd w eprom i wymaga kostki eeprom - do znalezienia i zaprogramowania
* oba memtesty zawieszaja sie po uruchomieniu, mozliwe ze za nowe lub brak cache ma na to wplyw - do sprawdzenia
* w biosie widoczna opcja do ram EDO - do sprawdzenia inne kostki, niestety ta opcja wlacza tylko warning przy boot

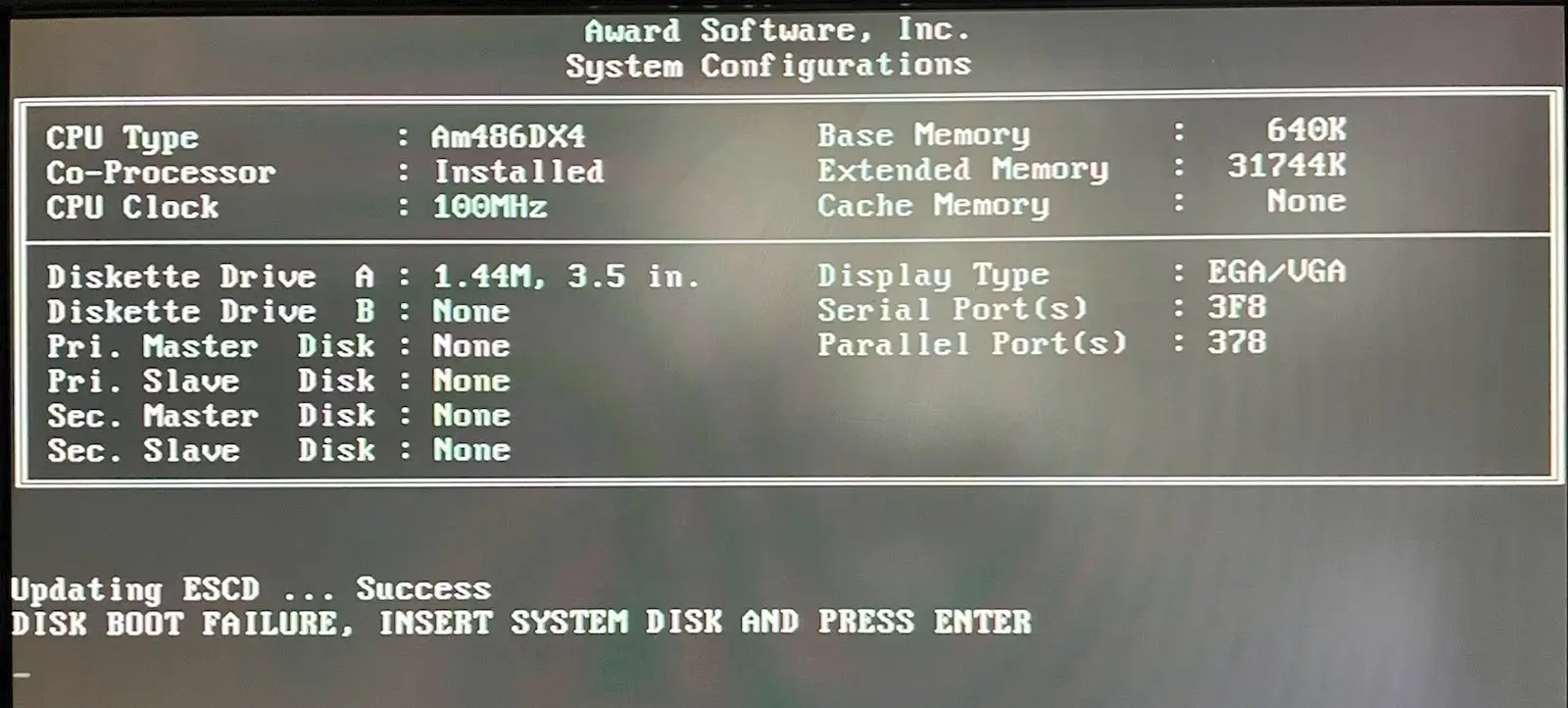

* stary eprom wymieniony na nowy eeprom Winbond W29EE011 90ns, zaprogramowany, naklejka przelozona, escd zaktualizowane
* sprawdzone oba banki pamieci/4 sloty simm - wszystkie sprawne
* niestety oba memtesty nadal blue-screen ale obraz dyskietki startowej z w95osr2 odpala, podlacze dysk z w95 i dos

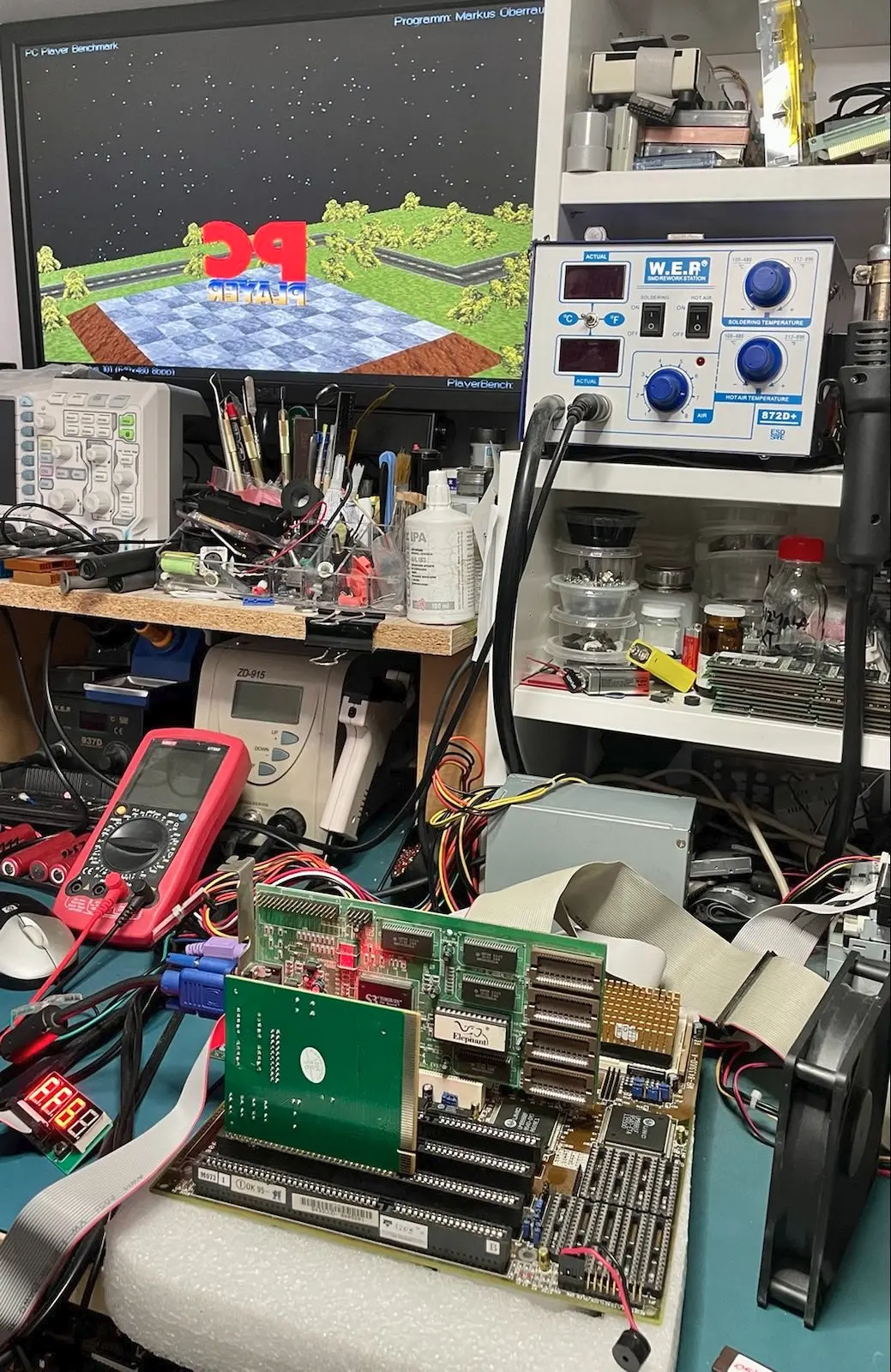

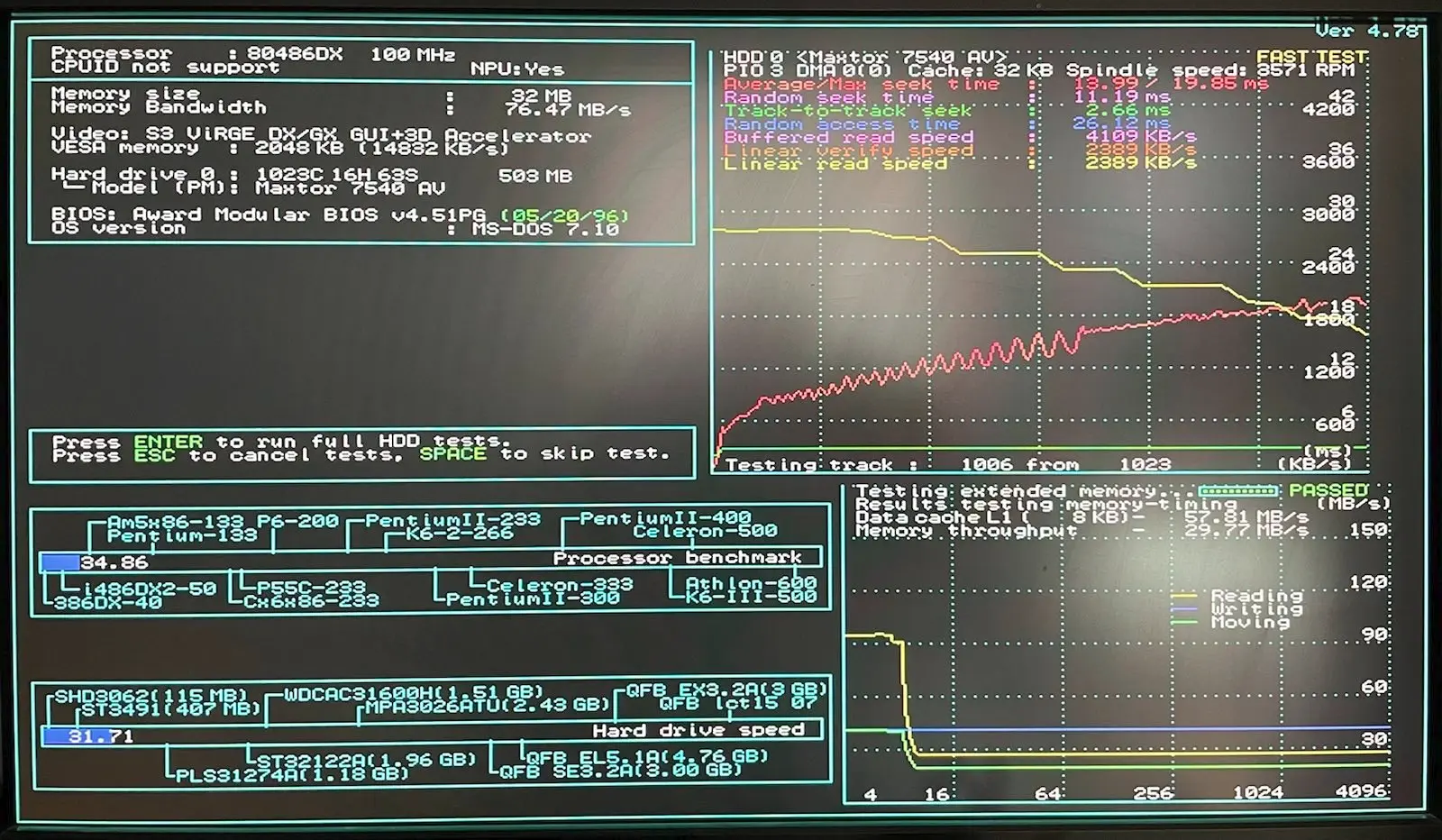

* wyrywkowe testy z dosbench zaliczone
* brak kostek cache do sprawdzenia, ale sajmon mowi aby odpuscic jak mobo wstaje, wiec odpuszczam

dziala

todo (to juz sajmon ogarnie):
* wstawienie kostek cache i tag ram oraz ustawienie wielkosci zworkami
* ponowne wlutowanie zlacza ps2 dla myszki

web:
https://theretroweb.com/motherboards/s/biostar-mb-8425uud-a

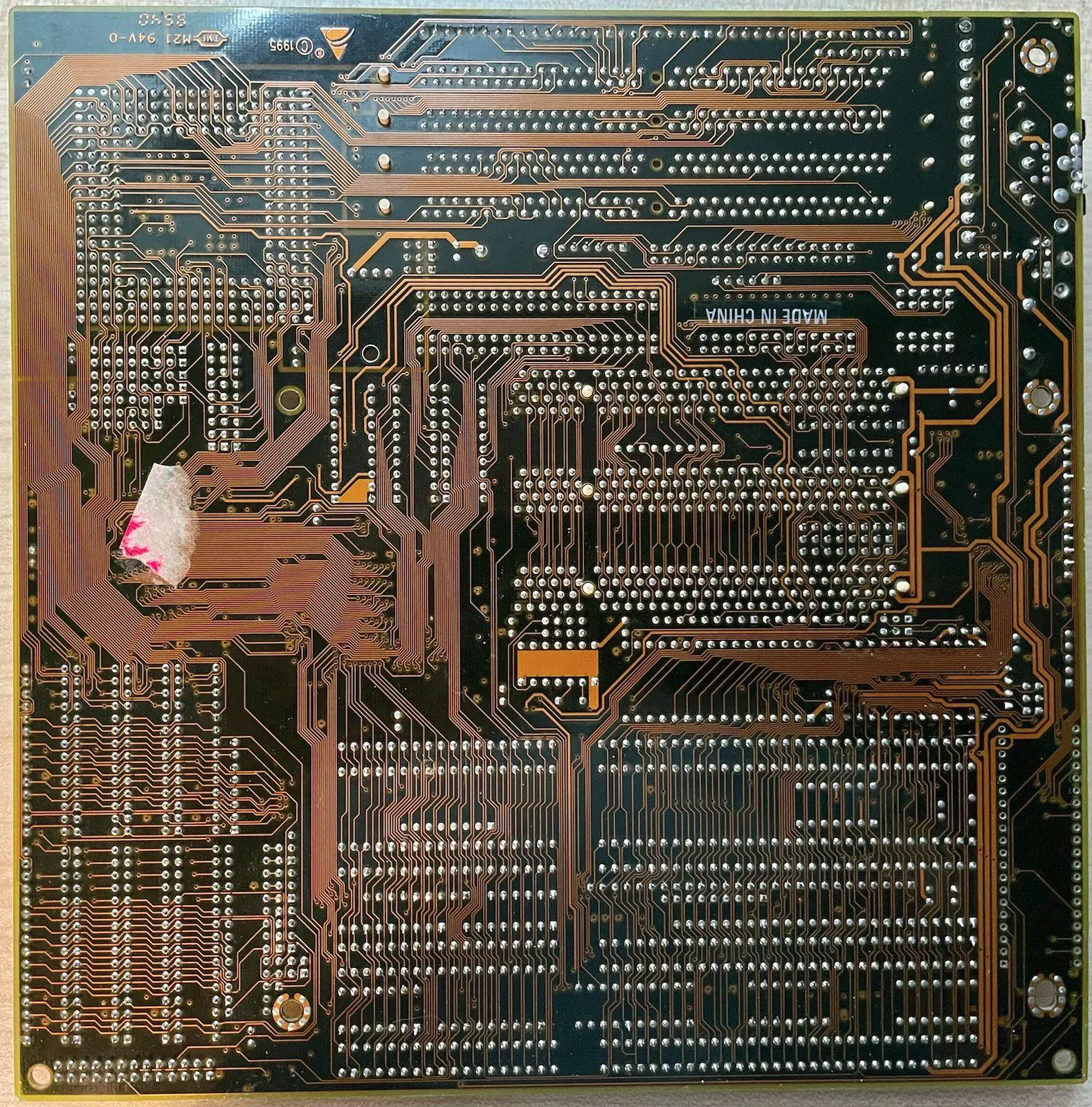

foto: 1-top, 2-bottom, 3-simm-pin-bent, 4-dallas-eprom-sockets, 5-eprom, 6-eprom-uv-eraser, 7-eprom-programmed, 8-eprom-final

foto: 1-1st-run, 2-1st-run-post, 3-boot-escd-eprom-problem, 4-boot-escd-eeprom-ok, 5-dos-test, 6-dos-test2, 7-mobo-final

Tags:
at, socket3, 486, biostar

sajmon:
Będe cie we wszystkich kościołach wychwalał Dzięki

kgb:
w takiej plycie z PCI i obsludze fsb do 50MHz PCI dziala tylko 1:1 z FSB? to chyba marne szanse, zeby plyta wstala na fsb50, z kolei na fsb20 to tez musi ciekawie dzialac

lukas12p:
Niektóre płyty mają dzielnik FSB : PCI 2:1, ale generalnie da się je używać na 1:1 nawet na FSB 66 MHz

kgb:
karty PCI 2.2 na pewno znoszą pci 66MHz bez zająknięcia, graficznych trochę takich pewnie jest (te z 3.3v raczej powinny spełniać wymagania pci2.2), sieciowych troche jest, ale z dzwiekiem gorzej, ciekawe jak jest z ISA, czy zawsze sa sprzegniete z PCI? to ciekawa kwestia, bo na styku ISA mozna zmierzyc taktowanie stosunkowo latwodostepnymi multimerami, ktore maja zakres najczeciej do 10MHz, do PCI trzeba juz miec mocniejszy sprzet

neo:
ISA w późniejszych 486 mogło iść asynchronicznie ze sztywnym zegarem - płyty miały osobny oscylator. W BIOSie można było wybrać czy na dzielniku czy 7-cośtam MHz.

smola:

kgb:
ciekawe jak jest z ISA, czy zawsze sa sprzegniete z PCI?

Nie sa, ISA i PCI to 2 byty, niezalezne od siebie. Sposob podlaczenia i clock odgrywa 1sze skrzypce.

neo:
ISA w późniejszych 486 mogło iść asynchronicznie ze sztywnym zegarem - płyty miały osobny "oscylator. W BIOSie można było wybrać czy na dzielniku czy 7.-cośtam MHz.

Niektore plyty umozliwiaja dzialanie isa od 4 do 14Mhz, najczesciej 7MHz, clock ustawiany w bios. Od karty zalezy czy bedzie dzialac, zasadniczo im starsza tym mniejsze szanse na wyzszy zegar, pisze o 16-bit isa/32-bit eisa, nie o 8-bitowych.

Krotki felieton:
Z biegiem czasu, wraz z pojawieniem sie pci, intel wymyslil LPC, dedykowana magistrale dla legacy isa, 7 linii zamiast 8 data + 24 adresowych i jeszcze kilku sygnalowych. Duza oszczednosc, bo transmisja szeregowa w paczkach. To byl spory zysk ale kosztem kompatybilnosci. Wszystko ogarnial dolny mostek, dane byly przesylane w paczkach (frames) i sluzylo to glownie do obslugi bios i super i/o (com/lpt itp.), problem byl z bezposrednim dostepem do pamieci, irq, dma itp. Dlatego sa plyty z nowszymi chipsetami i slotami isa, ale jak to sajmon mowi, "drewnianymi", bo obsluguja tylko zwykle transfery/mapownia ale bez irq/dma i przez to stare dzwiekowki nie chca dzialac na niektorych plytach z p4 mimo ze maja zlacze isa. Clock dla LPC w nowszych kompach to 33MHz, tyle samo co pci clk, ale sa tez plyty co maja 24/25. Ponoc to zapewnia taka sama przepustowosc jak stara isa na 7Mhz. Mozna by policzyc, ale to juz zadanie domowe dla wytrwalych

web:
https://en.wikipedia.org/wiki/Low_Pin_Count
https://en.wikipedia.org/wiki/Extended_Industry_Standard_Architecture

kgb:
widzialem filmik, na ktorym gosc sprawdzal taktowanie ISA na plycie 486 (bez PCI) multimerem i roslo z FSB, chcialem taka metoda posrednio sprawdzic taktowanie PCI, ale skoro piszecie ze marne szanse, to pewnie nic z tego nie bedzie, bo nawet, gdy przy fsb75 faktycznie bedzie pci32 to ISA moze miec taktowanie z tym niezwiazane, dalej nie bede wiedzial jak taktowane jest PCI

to okrajanie ISA bylo tylko na plytach pod P4, czy moze przy KT133A tez tak robili? bo mam karte z OPTi 931 i w ogole system jej nie widzial, a na starszym sprzecie nie sprawdzalem, gdyby okazala sie sprawna, to by sie przydala, mam deficyt dzwiekowek na ISA
