ASUS P5A-B (w/o audio) (Chirurgia MOBO - reinkarnacja płyt głównych)

by tom ⌂, 2023-09-17, 13:22 (732 days ago)

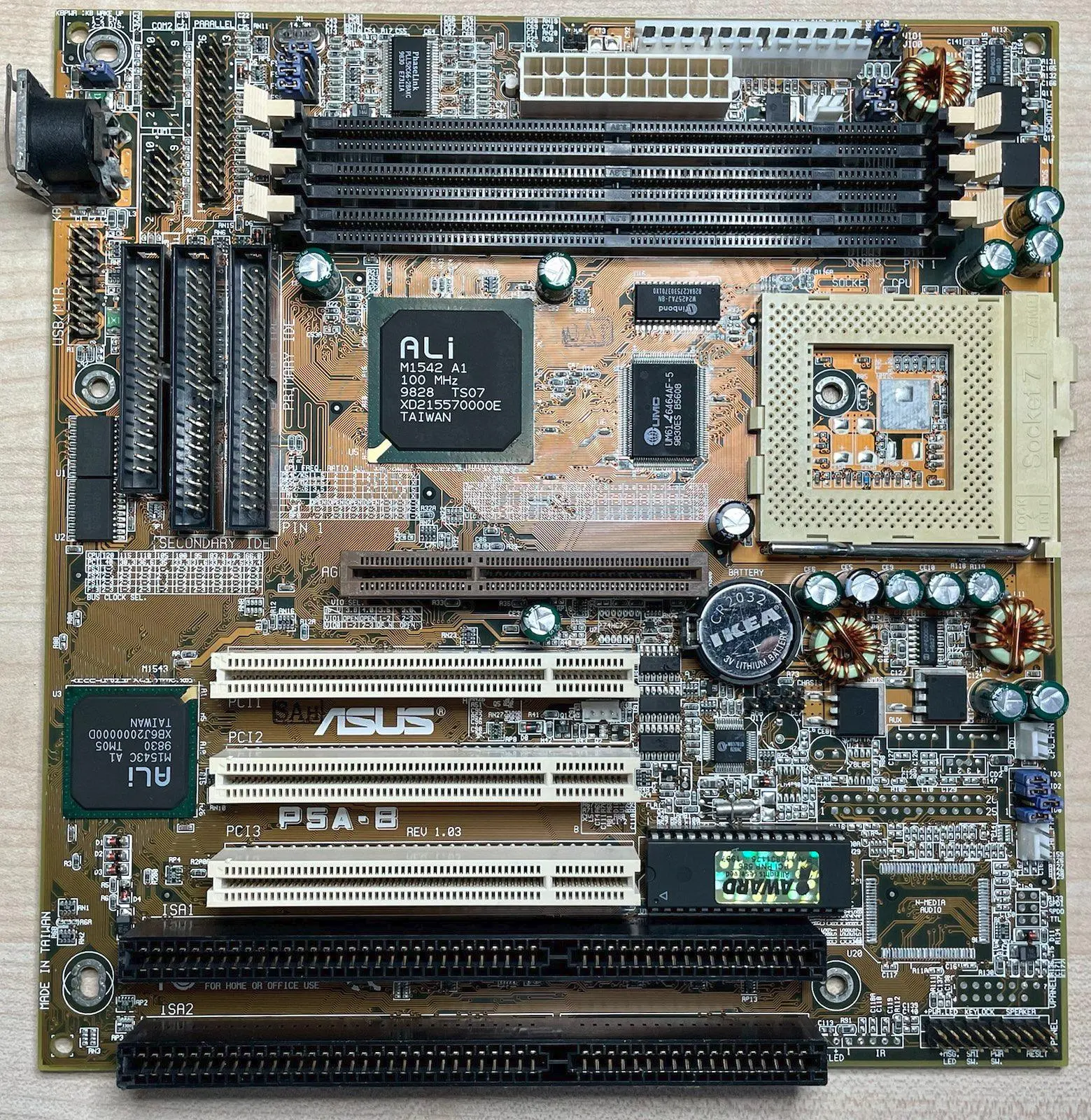

mobo: ASUS P5A-B (w/o audio)
rev: 1.03
chipset: ALi Aladdin V (M1542+M1543C)
socket: s7
cpu: pentium/mmx/k6-2
fsb: 60-120, zakres moze byc wiekszy bo w manualu brakuje 5 kombinacji, brak niestety datasheet od clockgena
ratio: x1.5-x6
ram: 3xSDRAM, PC100, max 768MB
agp: 2x
slots: 3xPCI, 2xISA
form: Baby AT
power: ATX20+AT
bios: award, DIP32, 128KB, ATMEL AT29C010A 12PC 5V, v1002 08/10/98

src: wlasna, plyta ze zlomu, jak pozostale byla brudna i zaliczyla pranie w wannie sonicznej, stan wizualny: 4.5/5

info:
* brak baterii - dodana nowa
* odgiete 2 nozki na clockgenie - wyprostowane
* zworki ustawione, brak 1 - uzupelniona
* gola plyta wlacza i wylacza sie z przycisku, napiecia ok - jest dobrze

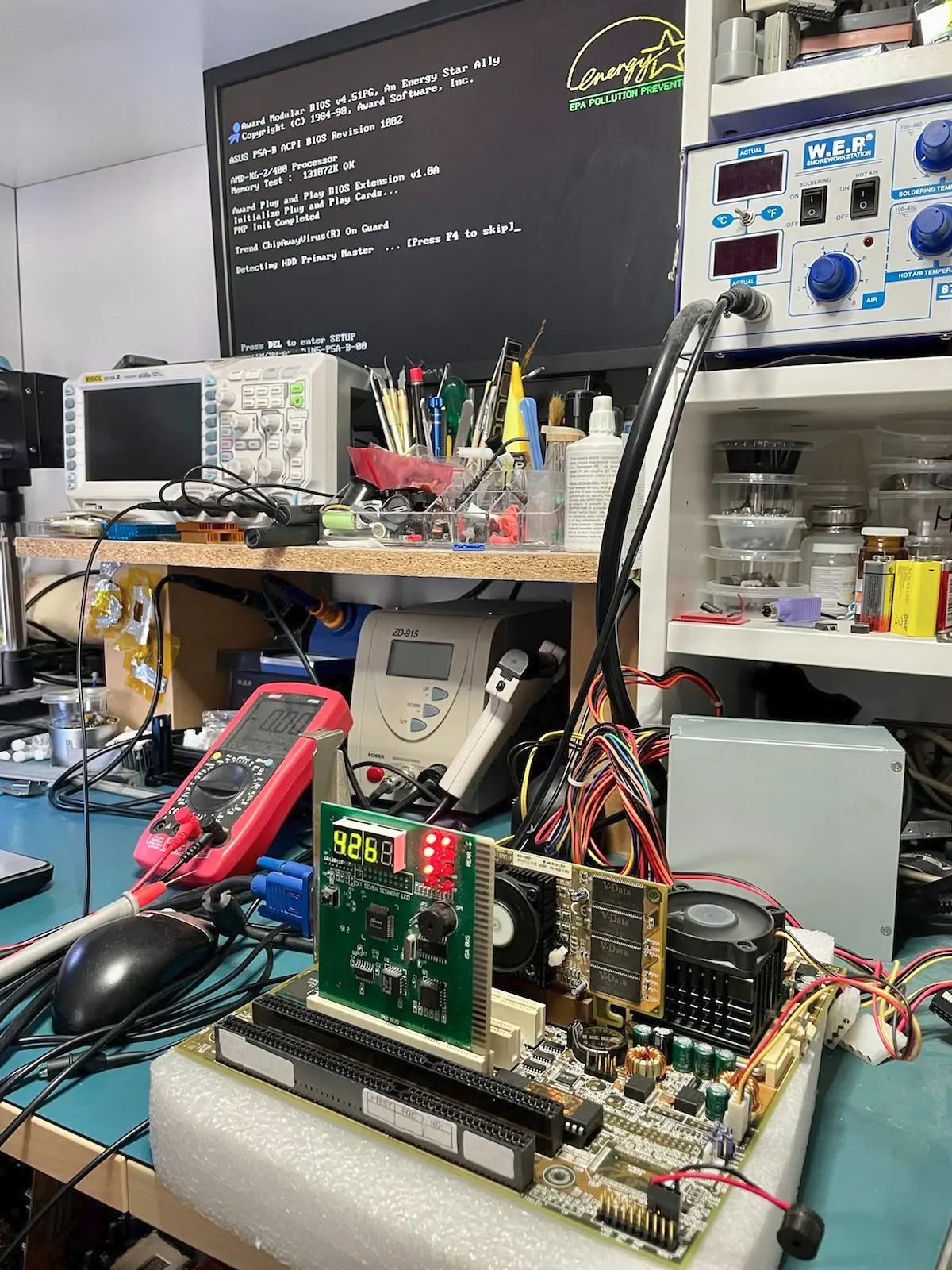

* po dodaniu osprzetu plyta startuje i przechodzi post, nieco wybredna na modul ram i slot
* dostepny znacznie nowszy bios v1011.B005 z 05/02/2002 - do aktualizacji
* wgrany najnowszy bios, podstawka zakonserwowana
* niestety po zapisaniu ustawien w cmos stop na postkodzie 41 i pikanie na beeperze, to samo z innymi biosami i orginalnym

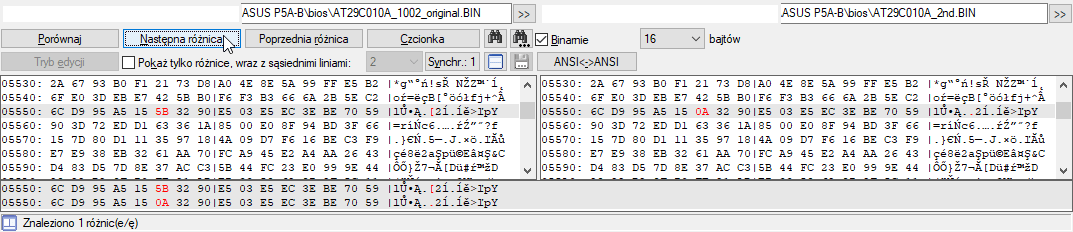

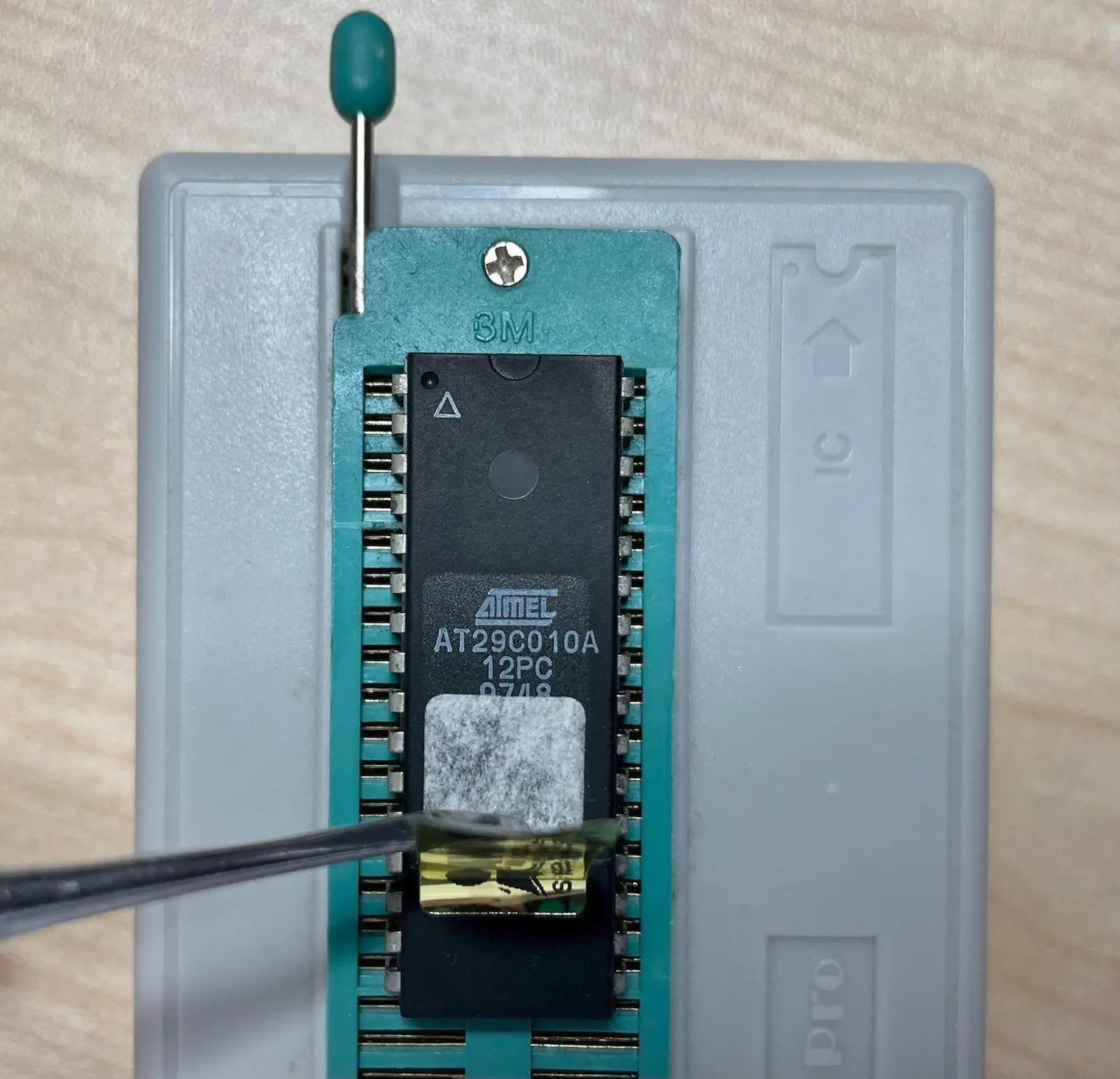

* porownanie 2 tych samych wsadow wykazalo zamieniony 1 bajt - kosc eeprom do wymiany

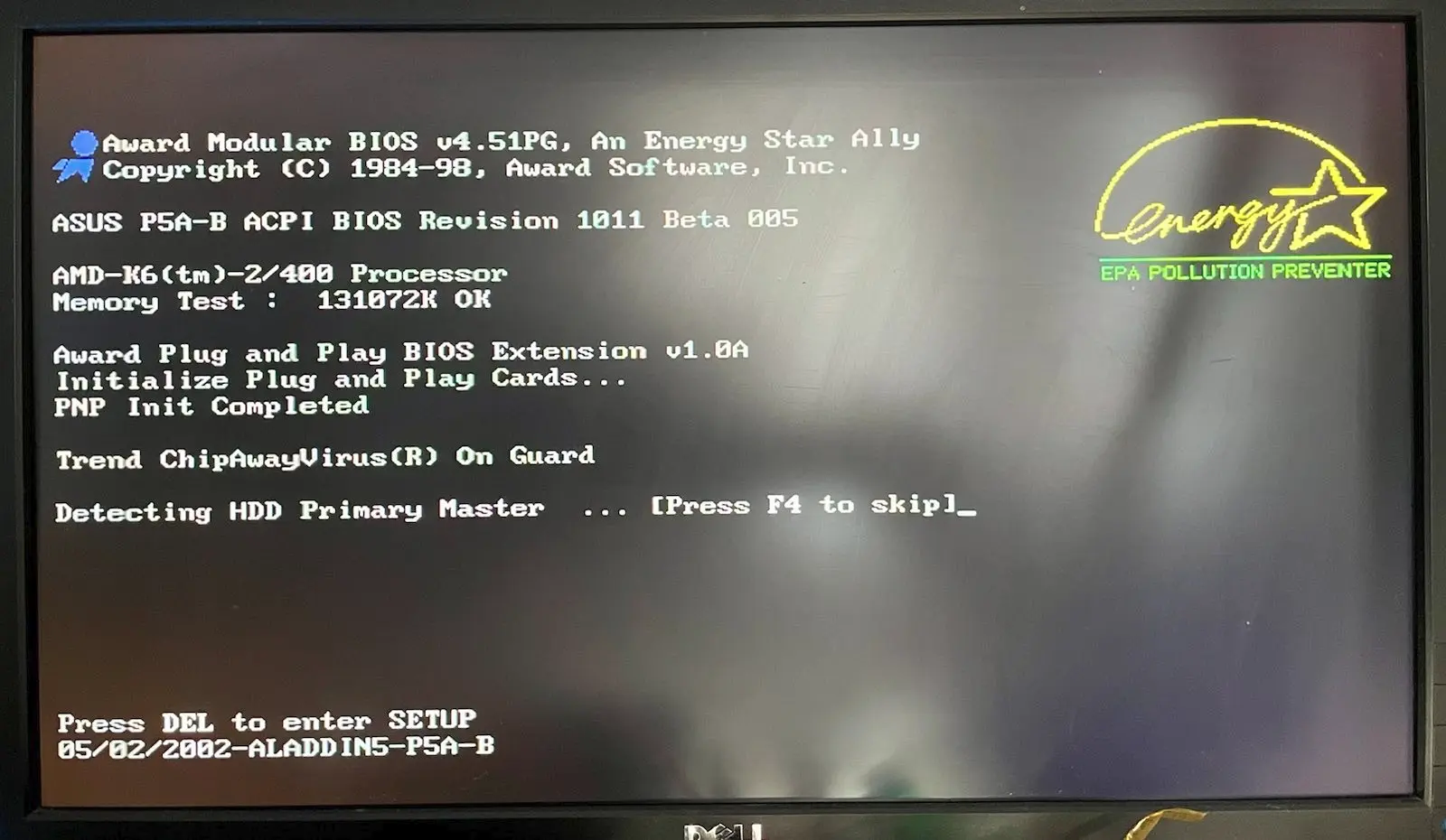

* kostka wymieniona na nowa Winbond W29EE011 90ns, naklejka z hologramem przeklejona - problem ustapil, najnowszy bios ok
* memtest zaliczony, dxdiag zaliczony, 14m test stabilnosci w everest zaliczony, cpu 43*

test: 98SE SP3, k6-2/400 4x100, SDRAM 128MB/PC133@100, HDD WD6.4GB, DX9.0c, AGPx2, GF2 MX400 64MB
3dm99: 2498
3dm2k: 1775
3dm2k1se: 1005

dziala :)

* poniewaz plyta natywnie obsluguje fsb 120, sprawdzilem pare opcji, na 115 i 120 post staje na tescie ram
* na 110 winda wylatuje przy starcie, na 105 dziala ten nedzny proc, cale 420MHz, test w 3dm99: 2642, prawie 150 wiecej
* jako ciekawostka: na tej plycie ktos wykrecil 720MHz na k6-2/450@6x120 :) ciekly azor, tfu, azot daje rade

web:
https://theretroweb.com/motherboards/s/asus-p5a-b
https://hwbot.org/submission/4885396_noms_superpi___1m_k6_2_450mhz_5min_9sec_374ms

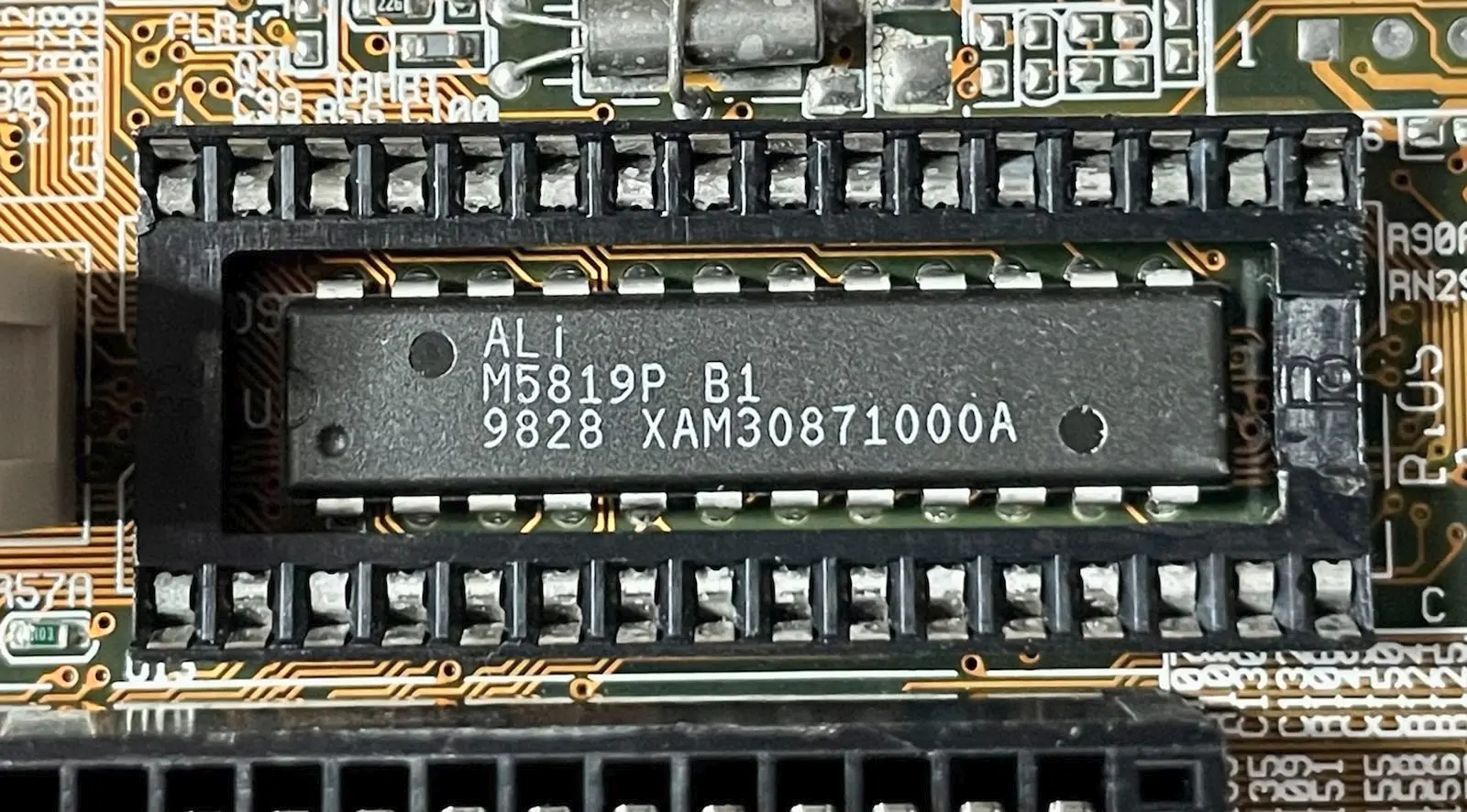

foto: 1-top, 2-bottom, 3-clockgen, 4-eeprom, 5-eeprom-secret, 6-1st-run, 7-bios-diff, 8-new-bios
[image] [image] [image] [image] [image] [image] [image] [image]

Tags:
at, socket7, asus

ASUS P5A-B (w/o audio)

by tom ⌂, 2023-09-17, 13:30 (732 days ago) @ tom

kgb:

smola:
jako ciekawostka: na tej plycie ktos wykrecil 720MHz na k6-2/450@6x120 :) ciekly azor, tfu, azot daje rade

450 ADK to wersja mobilna, czyli fabryczny selekt - w takim jest szansa na ~600MHz na powietrzu

smola:
* poniewaz plyta natywnie obsluguje fsb 120, sprawdzilem pare opcji, na 115 i 120 post staje na tescie ram
* na 110 winda wylatuje przy starcie, na 105 dziala ten nedzny proc, cale 420MHz

przy fsb120 pamiec ustawiles na cl3 mam nadzieje, bo inaczej moze byc problem, mnoznik dopasowywales do FSB, zeby wykluczyc proca? powinien pojsc bez problemow 450-460MHz, ale w sumie nie musi, w takim przypadku trzeba wrzucic 3.5x i przeleciec przez wszystkie FSB

smola:
Nie robilem OC jak zawodowcy tutaj tylko po amatorsku, czyli sama zmiana fsb, mnoznik i napiecie orginalne. Ramy ofkoz byly na 2-2-2 bo na tyle dzialaja z fsb 133. Nawet uzylem killera od voodoomana ktory leci na 186, co prawda 3-3-3-7, no ale tutaj 120 tylko to pikus. Plyta widac ma duzy potencjal ale podkrecanie zostawie innym :)

kgb:

smola:
Ramy ofkoz byly na 2-2-2 bo na tyle dzialaja z fsb 133.

ramy nie watpie, ze sa takie, ktore daja rade, ale nie wiadomo czy chipset da rade na niskich opoznieniach, dlatego lapiej ustawic cl3-3-3-6


lukas12p:
Jak masz kesz 5ns to przy 110MHz pasuje go wyłączyć. Jak 4ns to powinien dać radę do 115 lub wyżej. Te płyty (Asus i Gygabyte na ALi) wstają z FSB 133 z prockiem z własnym keszem.
