mobo: Acer S30 Slot A (Gateway Jabil Kadoka/IBM Aptiva 2174)
rev: C2
chipset: AMD 751+756
socket: slot A
cpu: amd athlon 600 i 650
fsb: 100
ram: 3xSDRAM, PC100, max 768MB
agp: 2x
slots: 5xPCI v2.2
form: ATX
bios: ami, PLCCC32, podstawka, naklejka: "S30 BIOS U13 R02-B0", vS30EN2Q 04/05/00

src: wlasne, plyta ofiarowana na ostatnim zlocie przez jenota? z tego co pamietam to komentarz "z nia jest cos nie tak"

info:
* widoczne slady zalania na przy zlaczach pci - wyczyszczone
* brak baterii - dodana sprawna 3V

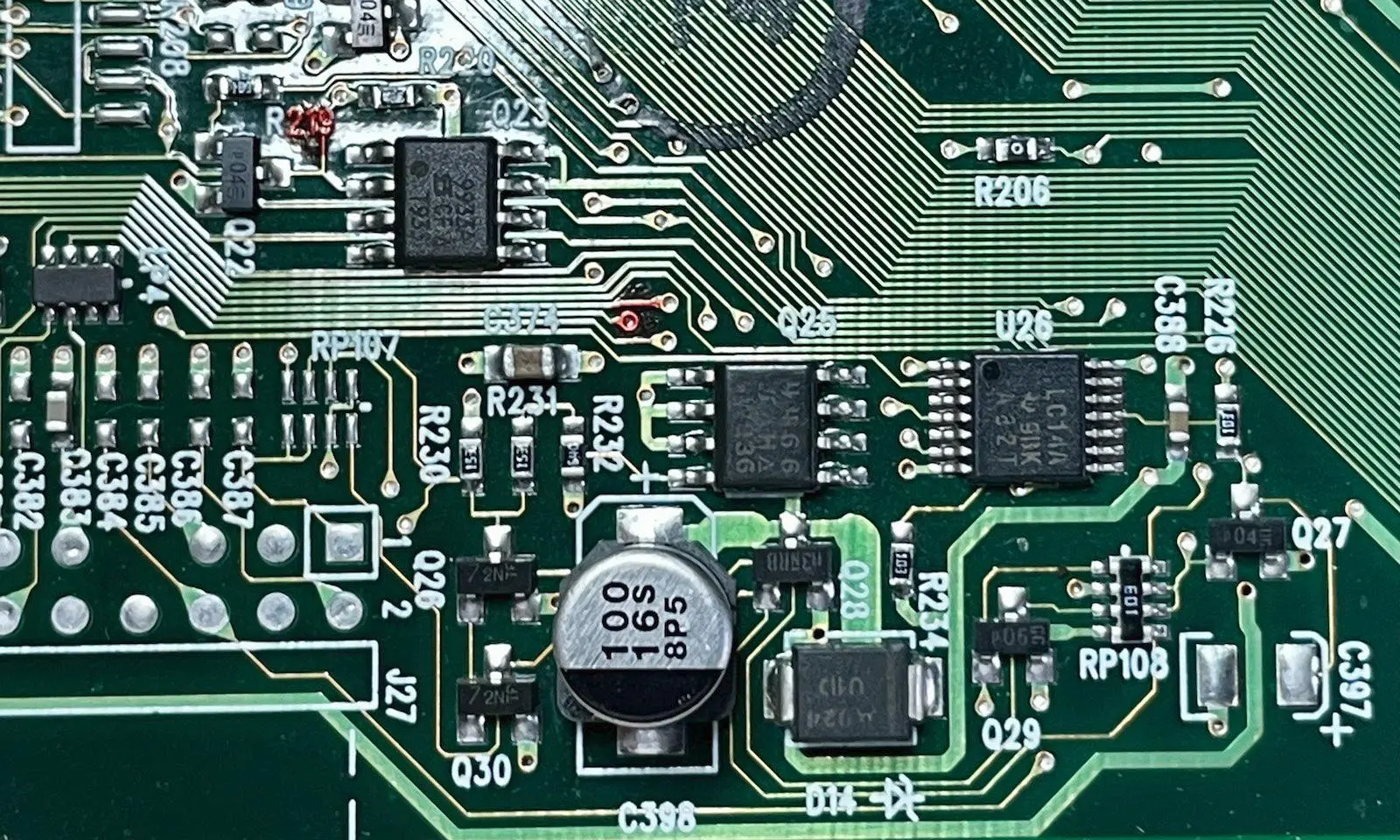

* widoczne czerwone kropki po markerze, ktos chyba ja diagnozowal
* na spodniej stronie spalona "gruba" sciezka idaca od mosfetow pod mostek poludniowy, raczej zasilanie i chyba padniety most
* opornosci na glownych liniach zasilajacych z wyjatkiem vcore w normie, vcore bardzo nisko na golej plycie, tylko 7.1om
* na spalonej sciezce opornosci ok, od strony mostka 130om, od mosfetow megaomy, moze padla tylko bo byla "za cienka"
* z analizy aplikacji vreg dla vcore i jego sterownikow wynika ze za niski opor linii moga byc odpowiedzialne elementy: diody schottky'ego na wyjsciach mosfetow, dolne mosfety, same drivery, przydalaby sie kamera termo i proba zwarciowa
* plyta na golasa uruchamia sie sama, dioda led od #reset sie swieci, co znaczy zazwyczaj ze potrzeba cpu
* po starcie brak vcore, reszta napiec ok, mozliwe ze cpu musi byc podlaczony aby vidy sie ustawily i przetwornica zaskoczyla
* napiecia na spalonej sciezce 3.3-3.5V, sciezka do drutowania
* z osprzetem plyta plyta wlacza sie na moment i wylacza, mozna ja wlaczyc/wylaczyc przyciskiem
* okazalo sie ze mobo ma amibios i pochodzi z ibm aptiva 2174, ustawienia bios dosc biedne ale zapisane ok
* plyta przechodzi post i bootuje z dyskietki, memtest zaliczony
* w98 zainstalowal sterowniki, 3dm2k1se: 128MB PC133@100 GF4 440 64MB: cpu650:2149
* wlozylem na probe athlona 800, ale wykryty jako unknown, w manualu ibm wsparcie tylko dla 600 i 650, moze inny bios by pomogl ale niestety brak - ew. dodanie mikrokodu - kiedys do sprawdzenia
* pozostala sciezka do zadrutowania i polakierowania - zrobione, mobo dziala, memtest ok, w98 ok

dziala

web:
https://theretroweb.com/motherboards/s/acer-s30

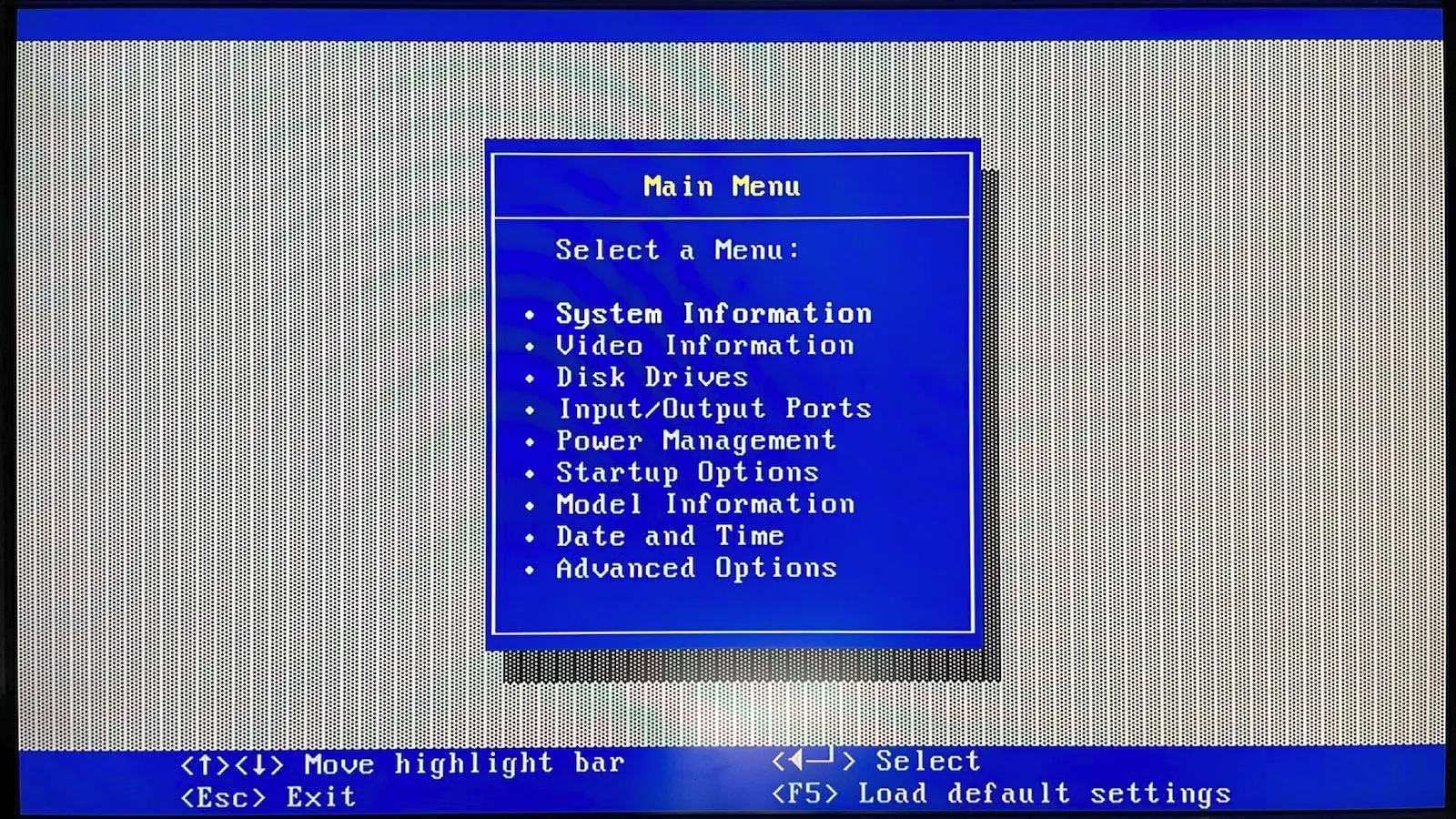

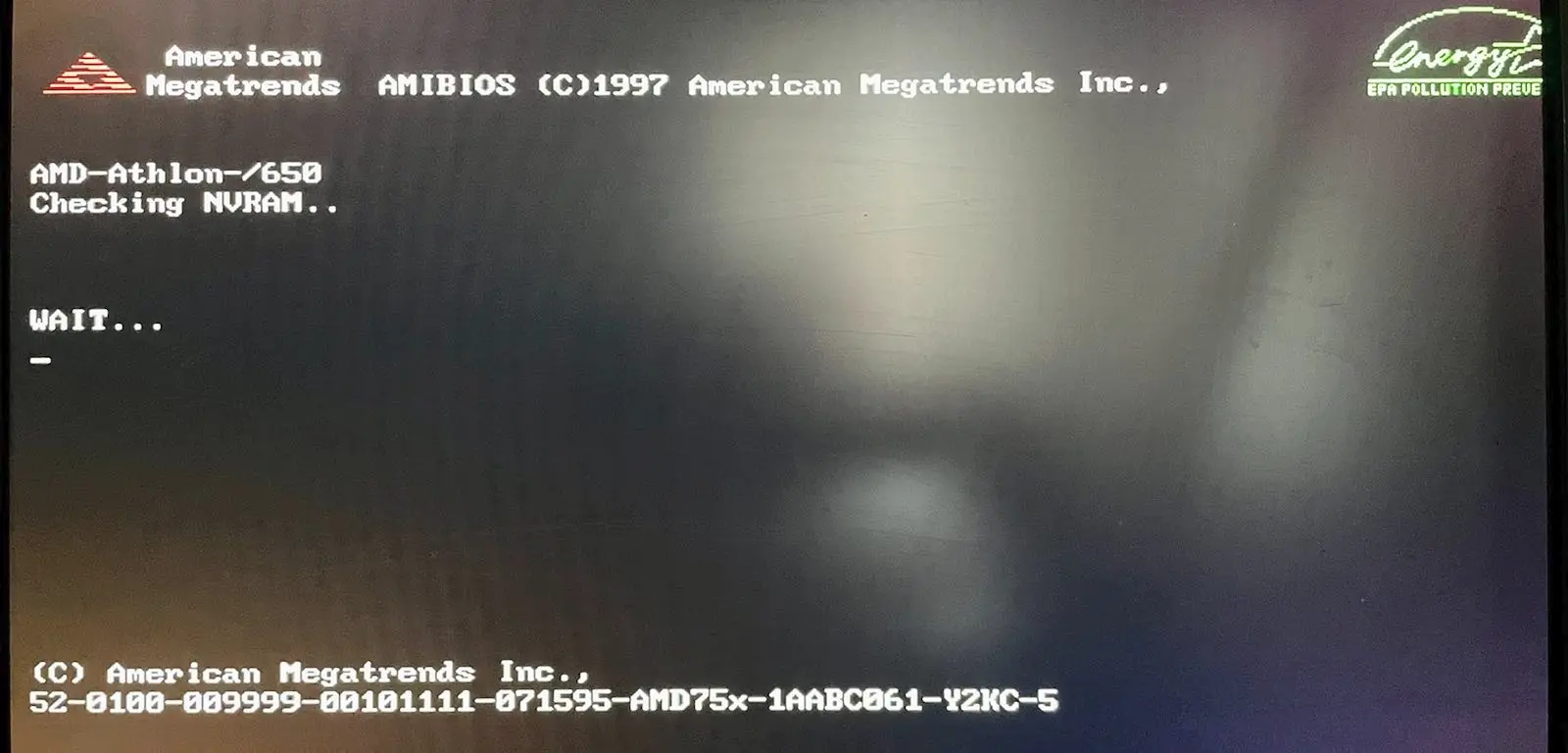

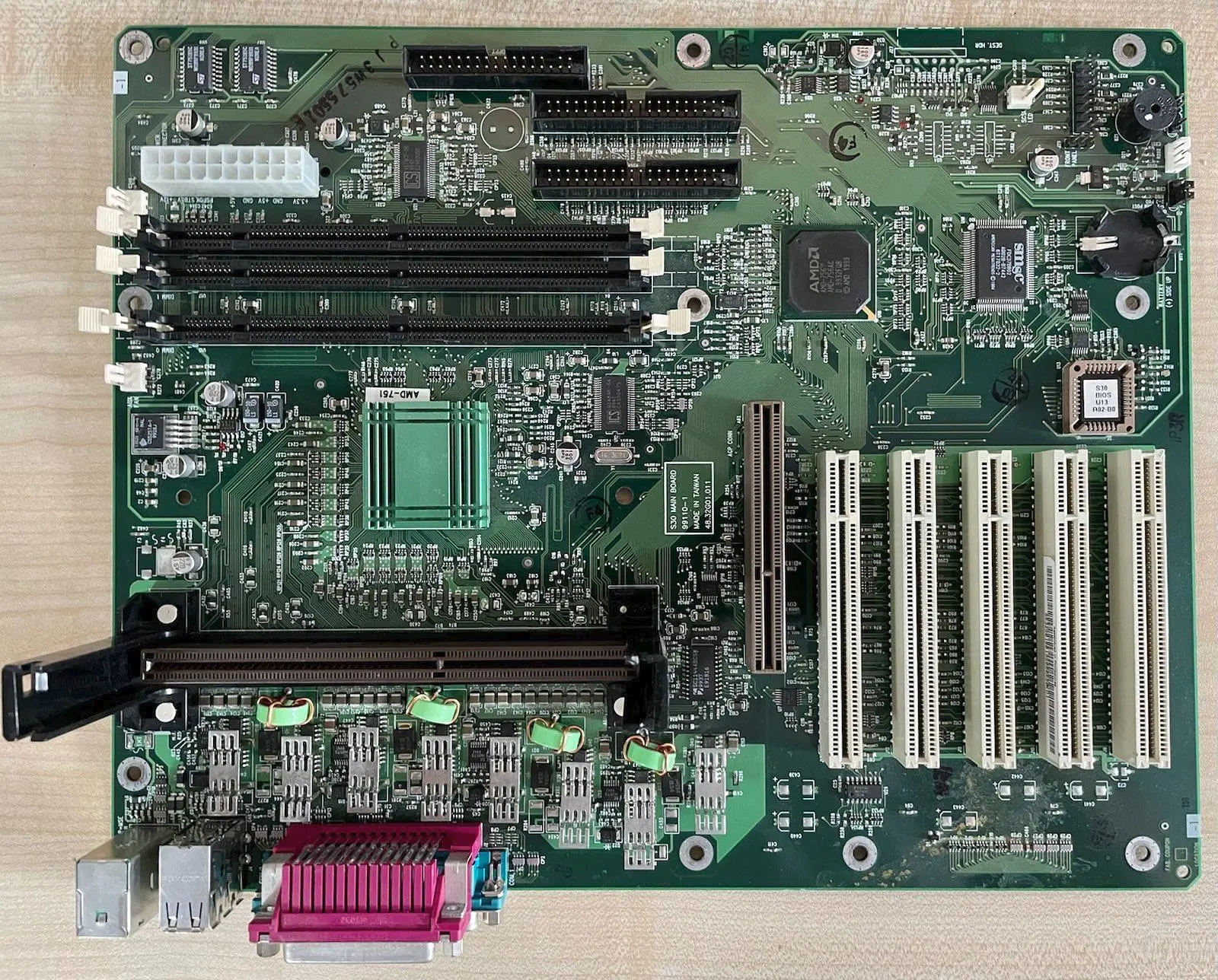

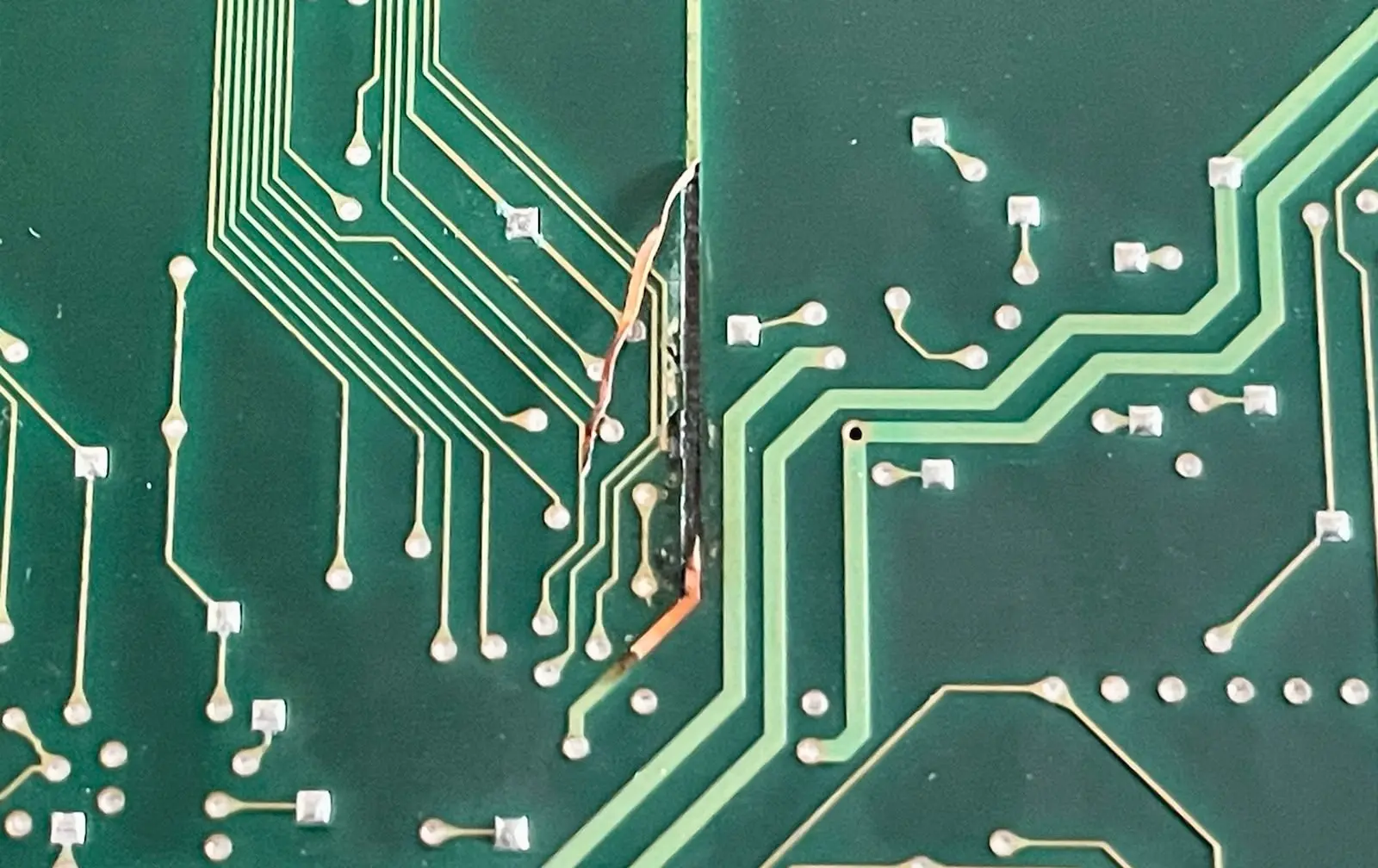

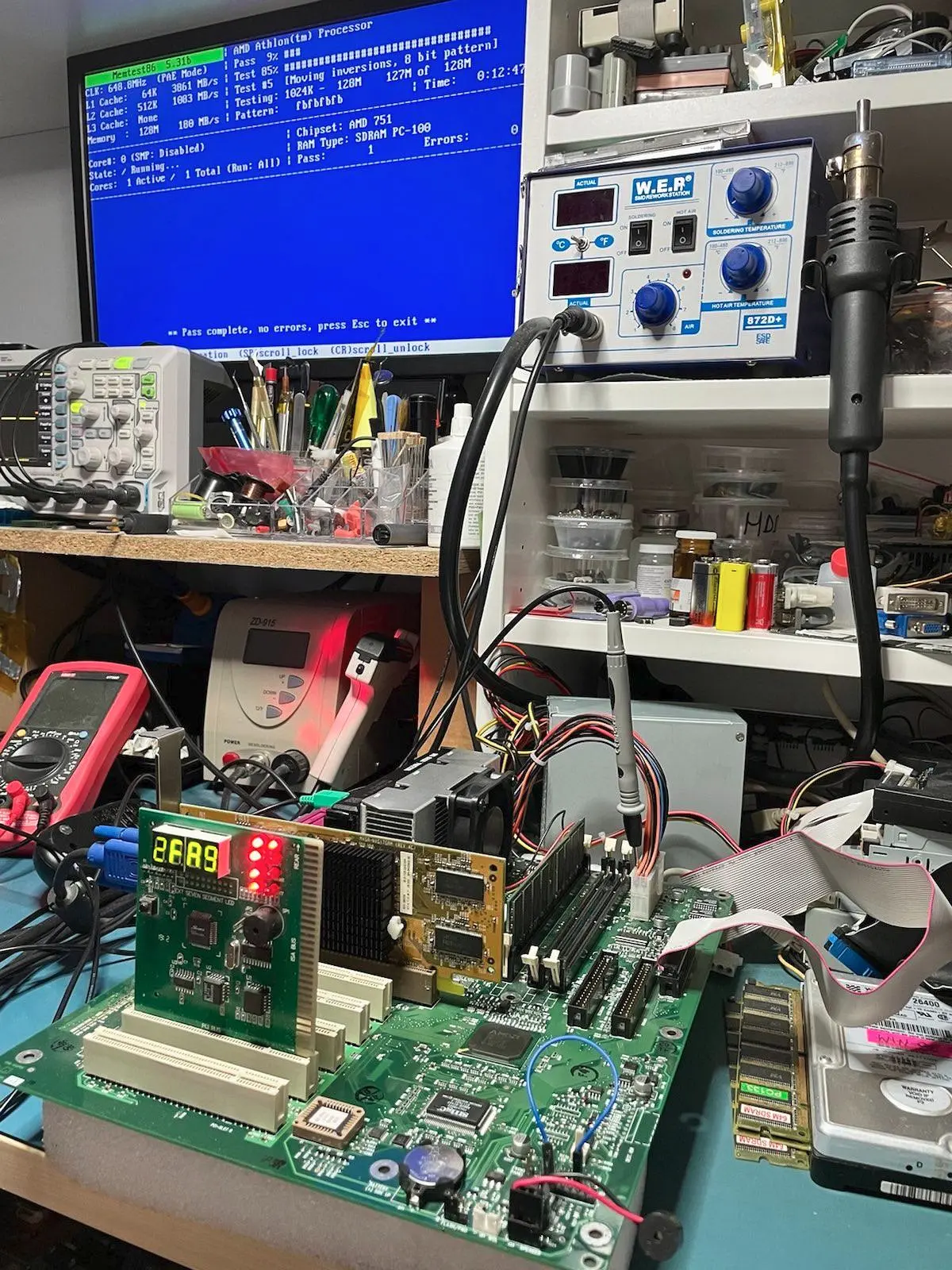

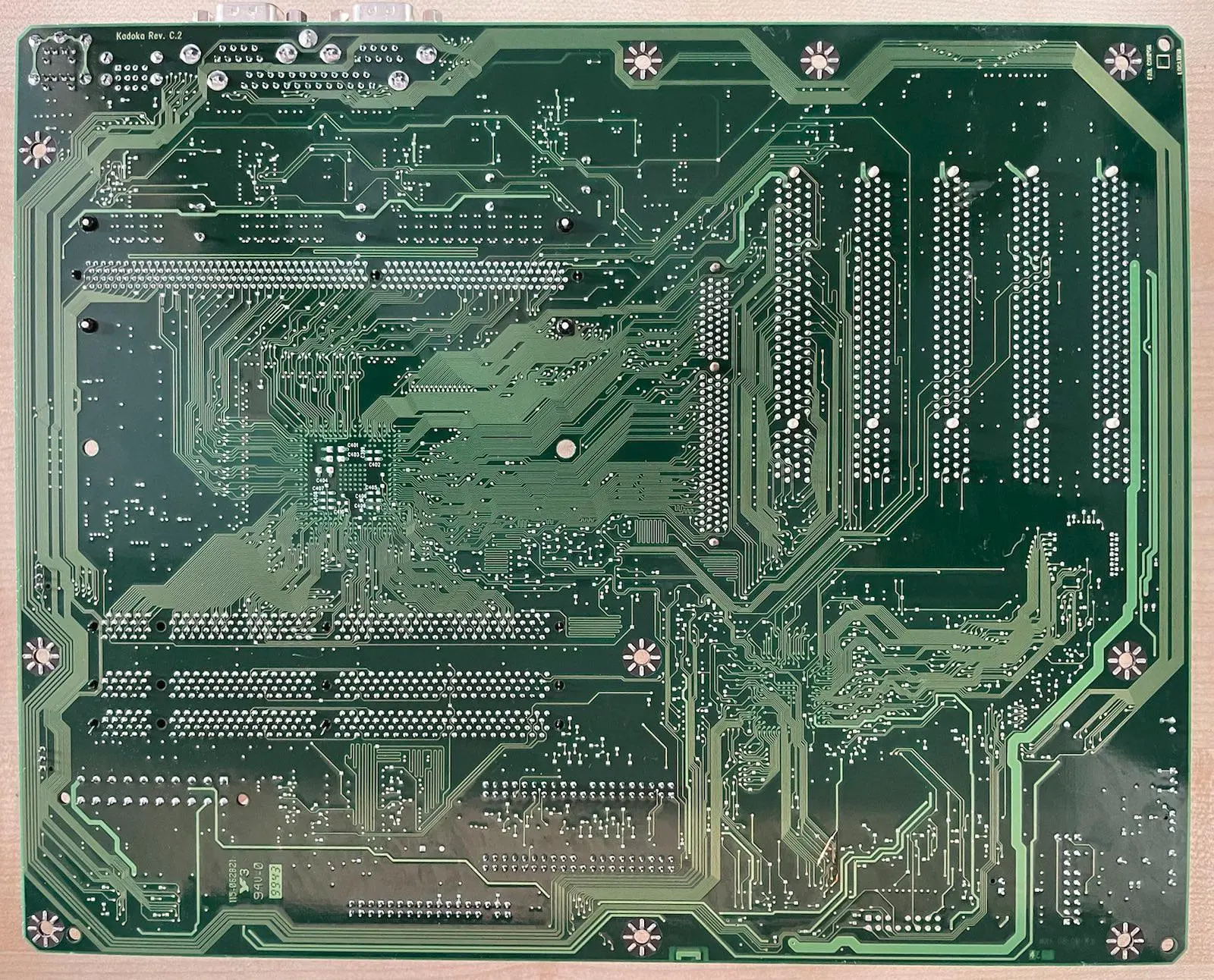

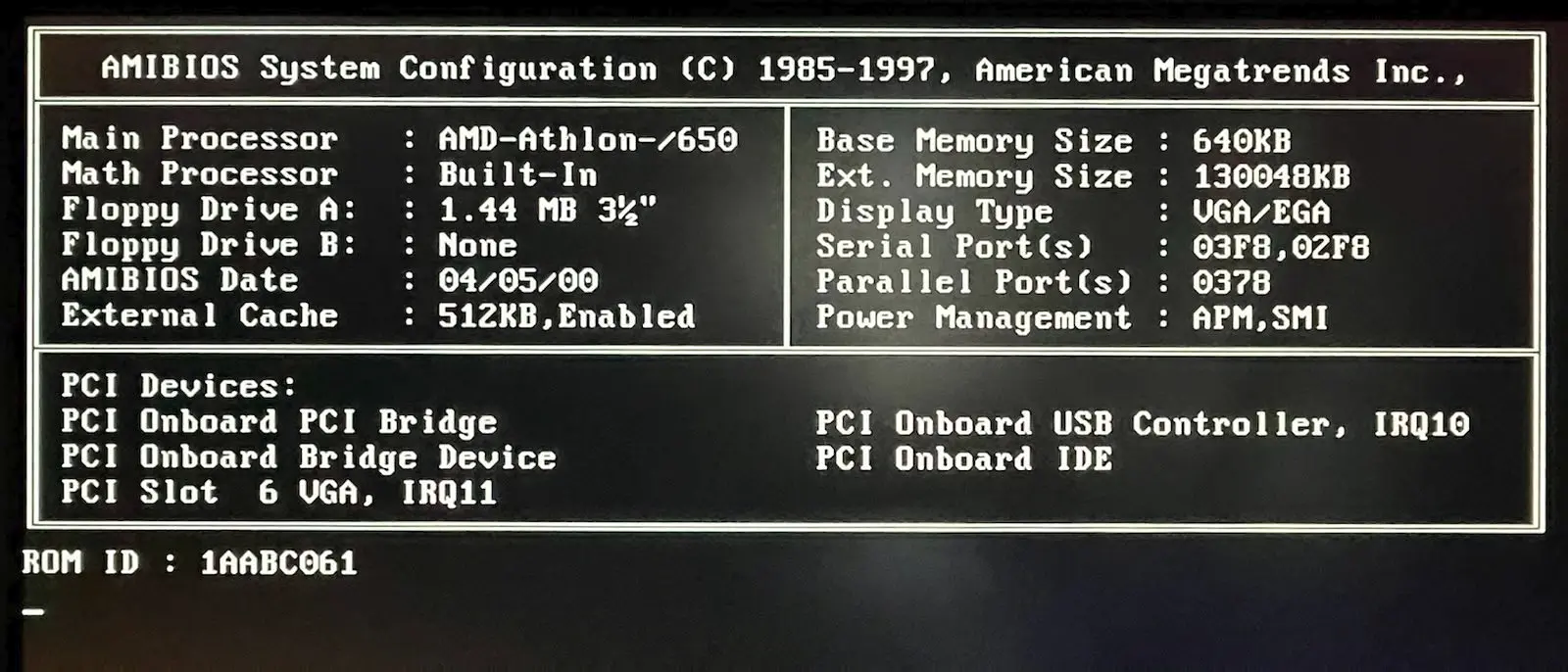

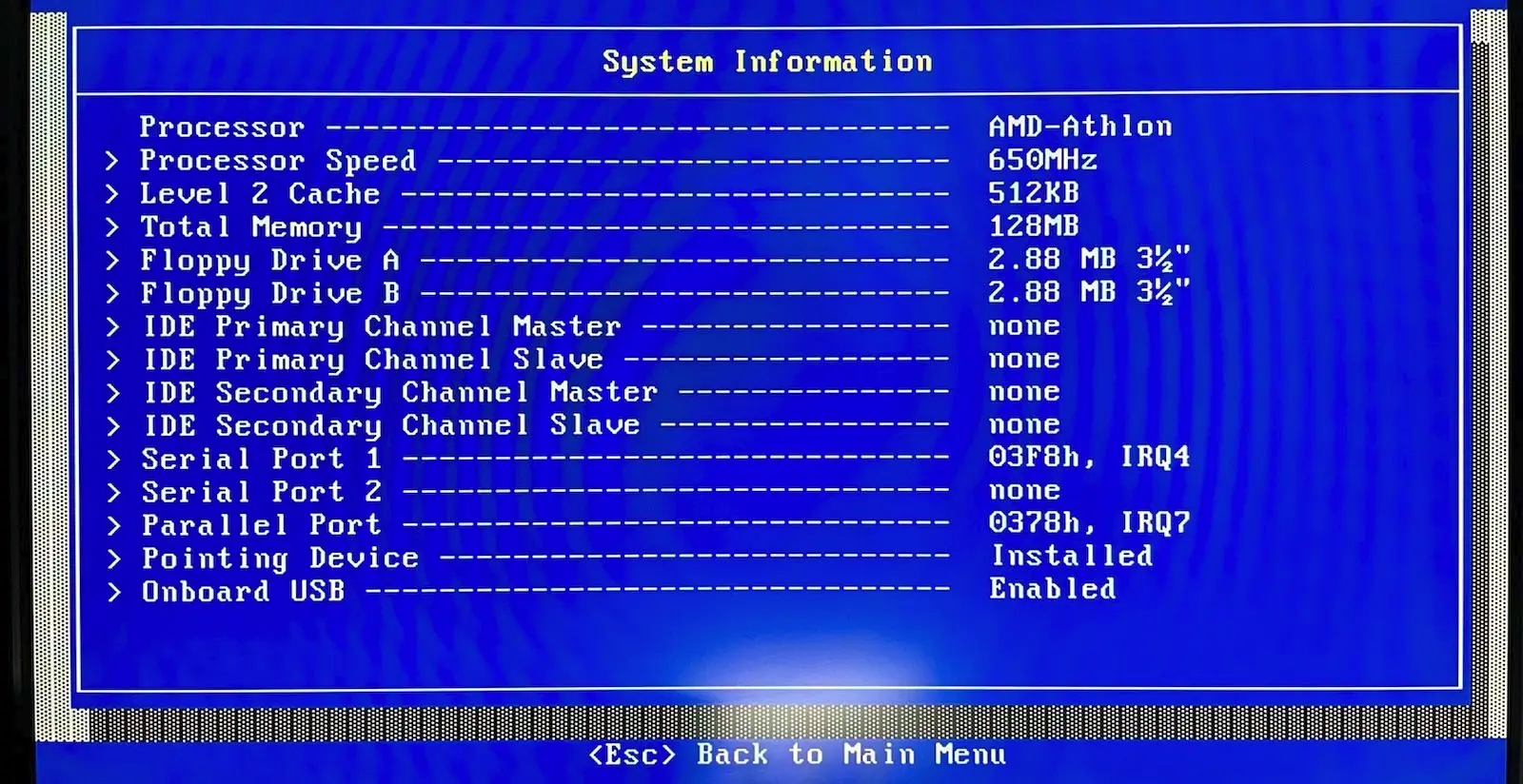

foto: 1-top, 2-bottom, 3-broken-track, 4-over-broken-track, 5-bios-setup, 6-bios-sysinfo, 7-bios-post, 8-bios-boot, 9-1st-run-memtest, 10-uv-hardening-fixed-track
