MSI MS-4144 (Chirurgia MOBO - reinkarnacja płyt głównych)

by tom ⌂, 2023-09-17, 10:49 (787 days ago)

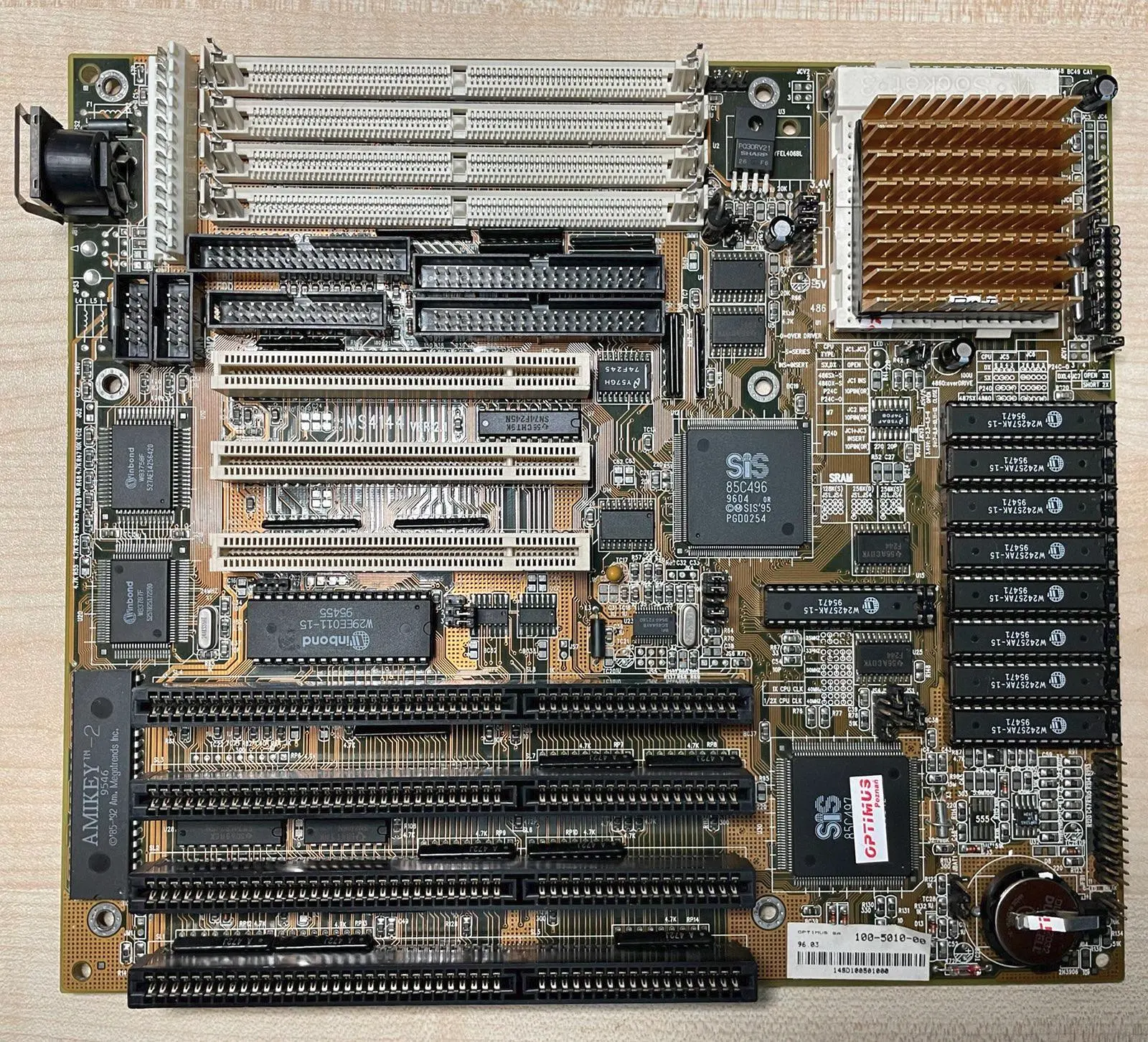

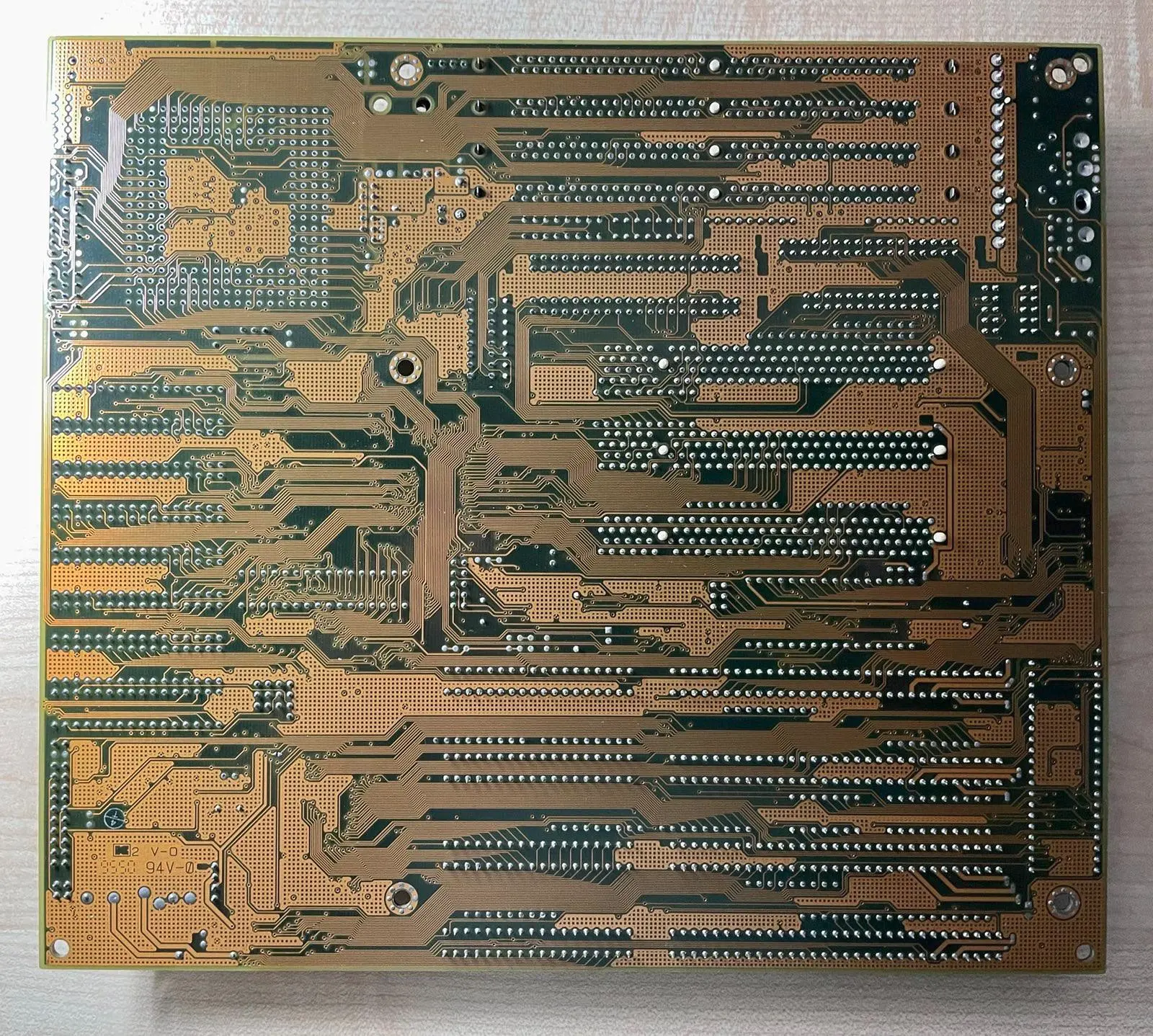

mobo: MSI MS-4144
rev: v2.1
chipset: SiS 85C496 + 85C497
socket: s3
cpu: 486
ram: 4xSIMM, max 128MB
cache: 8x 32Kx8 = 256KB, max 1MB
slots: 3x PCI, 4x ISA
form: BabyAT
bios: ami, DIP32, nadruk na pcb:27C010, winbond W29EE011-15, 10/10/94

src: lukas12p
* płyta MSI MS-4144 ver 2.1 socket3 z prockiem AMD 486 DX4 100 (3,3V), ustawiony
* płyta nie startuje, padła mi po tygodniu używania

info:
* 3 piny w cpu delikatnie wygiete - naprostowane
* drabinka JC5 i zworki JC3 wygladaja na zbedne przy tym cpu - usuniete
* plyta sie uruchamia, staje na postkodzie 13, mozliwy zly bios - do sprawdzenia
* bios byl zmieniany, swiadczy o tym data na stickerze optimusa 93.03, zas wsad 94/10
* sprawdzone 4 biosy, kody: 1xCD, 3x13, blad wskazuje na uszkodzony chipset
* przywrocony org. bios
* napiecia w normie
* brak widocznych rys i uszkodzonych sciezek
* oscylacje na clockgenie SC464AYB wzorcowe
* pamiec cache grzeje sie bardzo nierownomiernie, niektore kostki az parza, inne chlodne - do sprawdzenia
* cache i tagram przetestowane, all ok, podstawki zakonserwowane

fail :( mozliwe ze po wymianie mostka by ozyla, ale latwiej chyba znalesc sprawna mobo niz dawce

web:
https://theretroweb.com/motherboards/s/msi-ms-4144-si1

[image] [image]

Tags:
msi, at, socket3, 486

MSI MS-4144 part#2

by tom ⌂, 2023-09-17, 11:08 (787 days ago) @ tom

MSI MS-4144 part #2

info:
* biorca msi, dawca tomato, obie plyty maja te same chipsety sis, pozostale uklady sa inne

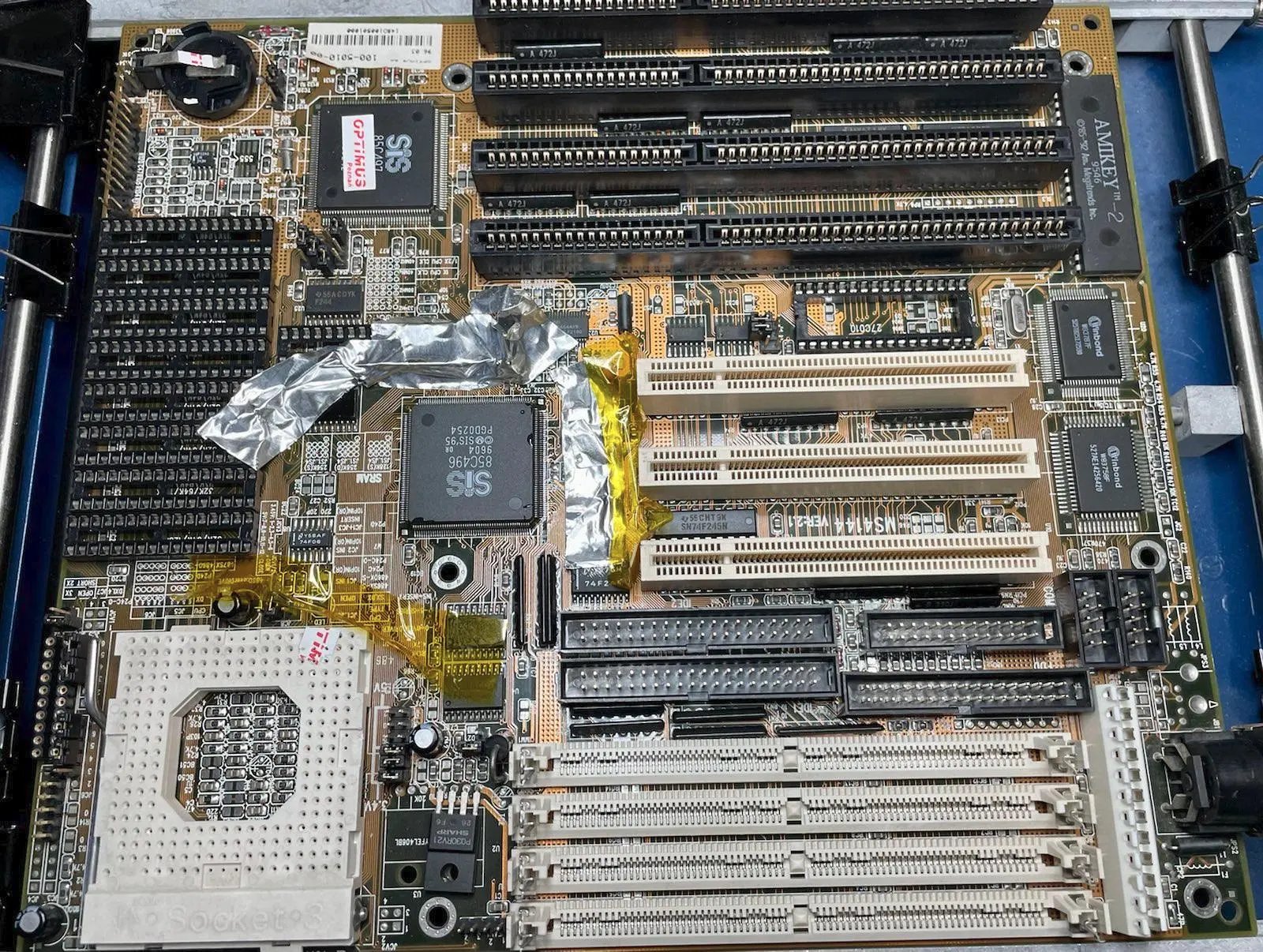

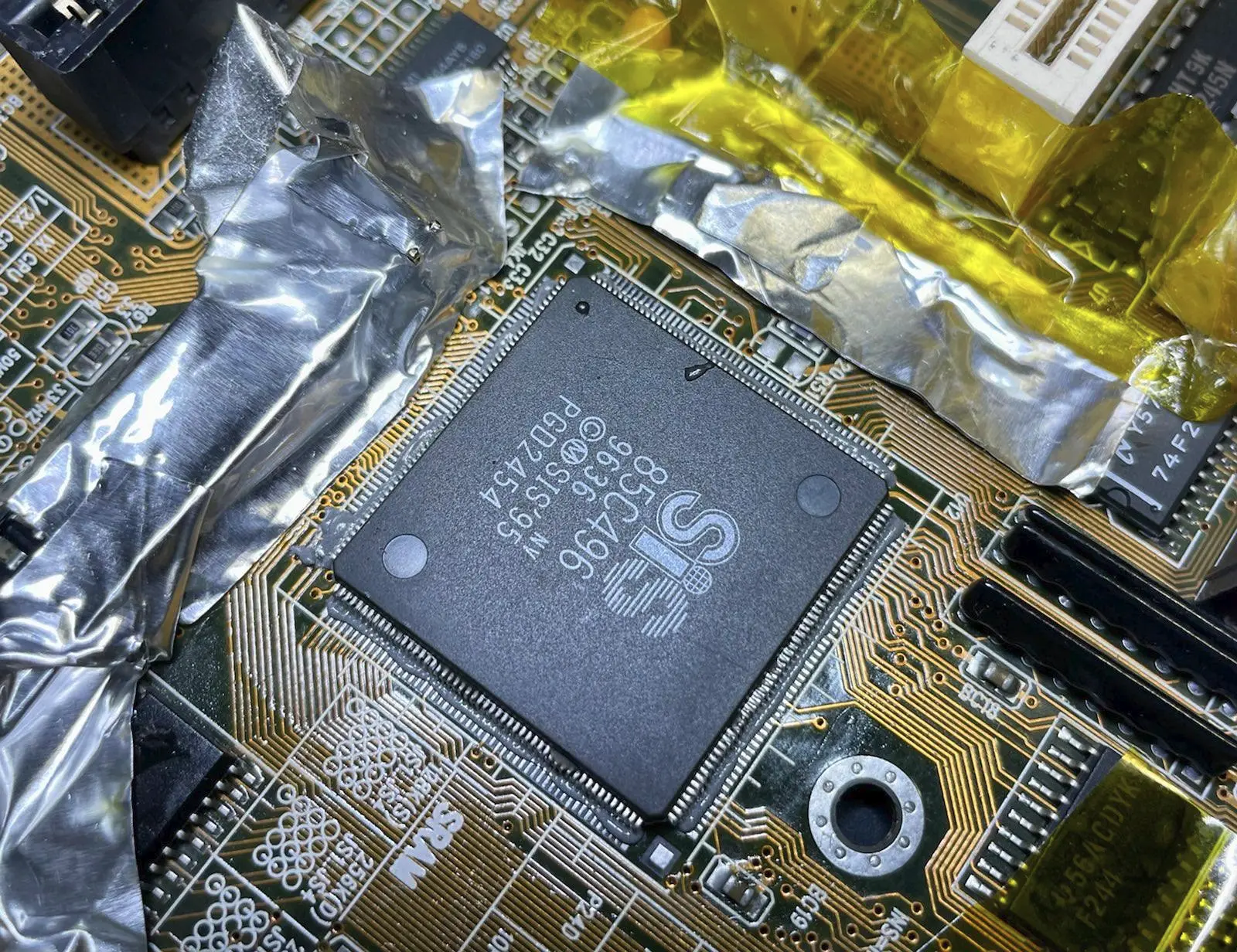

* przelutowany mostek polnocny z dawcy, na orginalnym i nowszych biosach postcode 13/10 - problem z klawiatura?

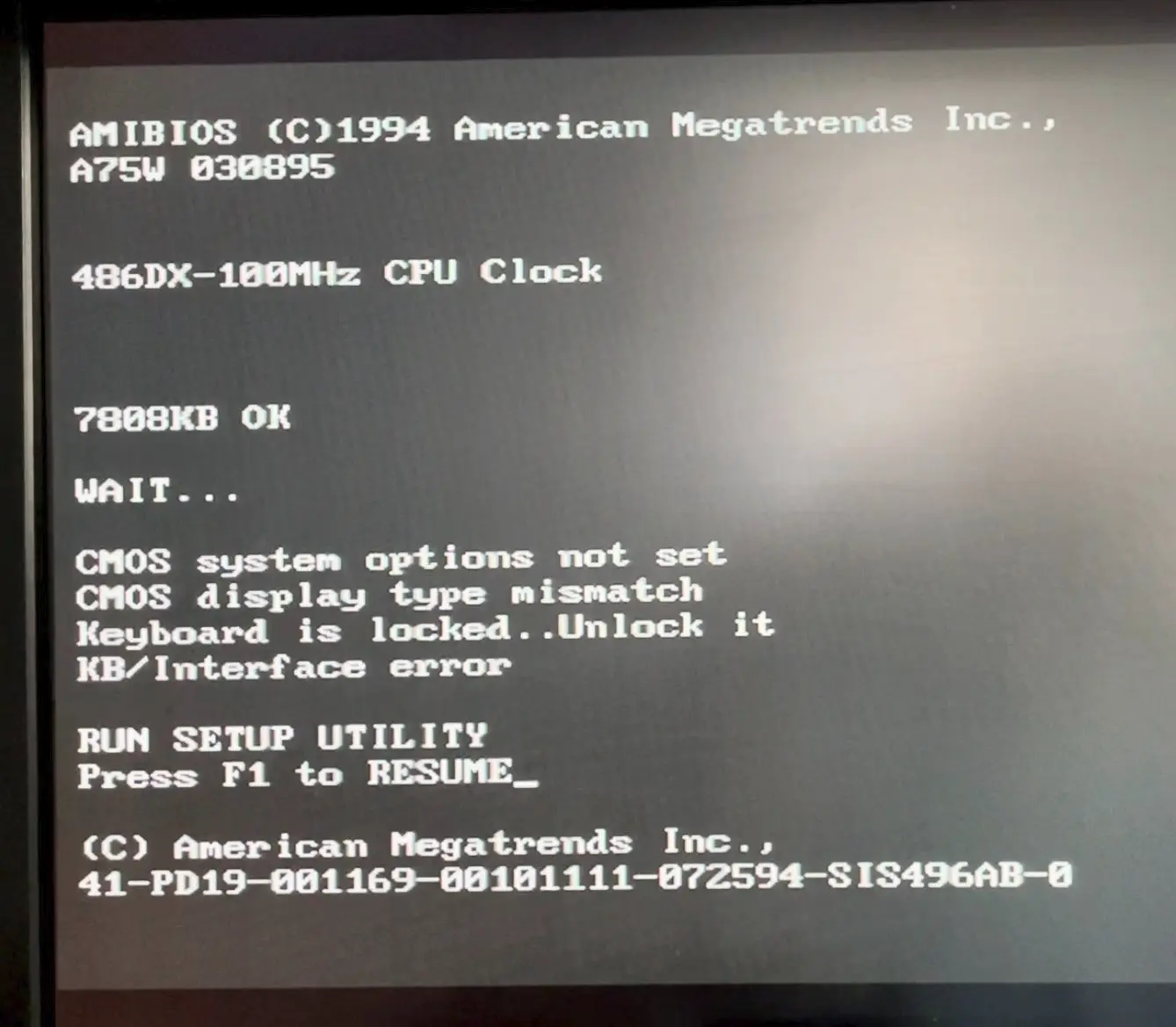

* na v1.4 plyta sie uruchamia i wyswietla ekran post ale restartuje w petli z bledem cmos error & keyboard locked - jednak kbc?
* sprawdzone oscyloskopem wejscie oscylatora na kbc, 7.2MHz w punkt, sygnaly klawiatury clk i data nie wystepuja - uszkodzony kbc?
* wylutowany kbc z biorcy i dawcy oraz podstawka ze starej plyty xt (nie chcialo mi sie czekac na nowa), czesci wyprane w wannie

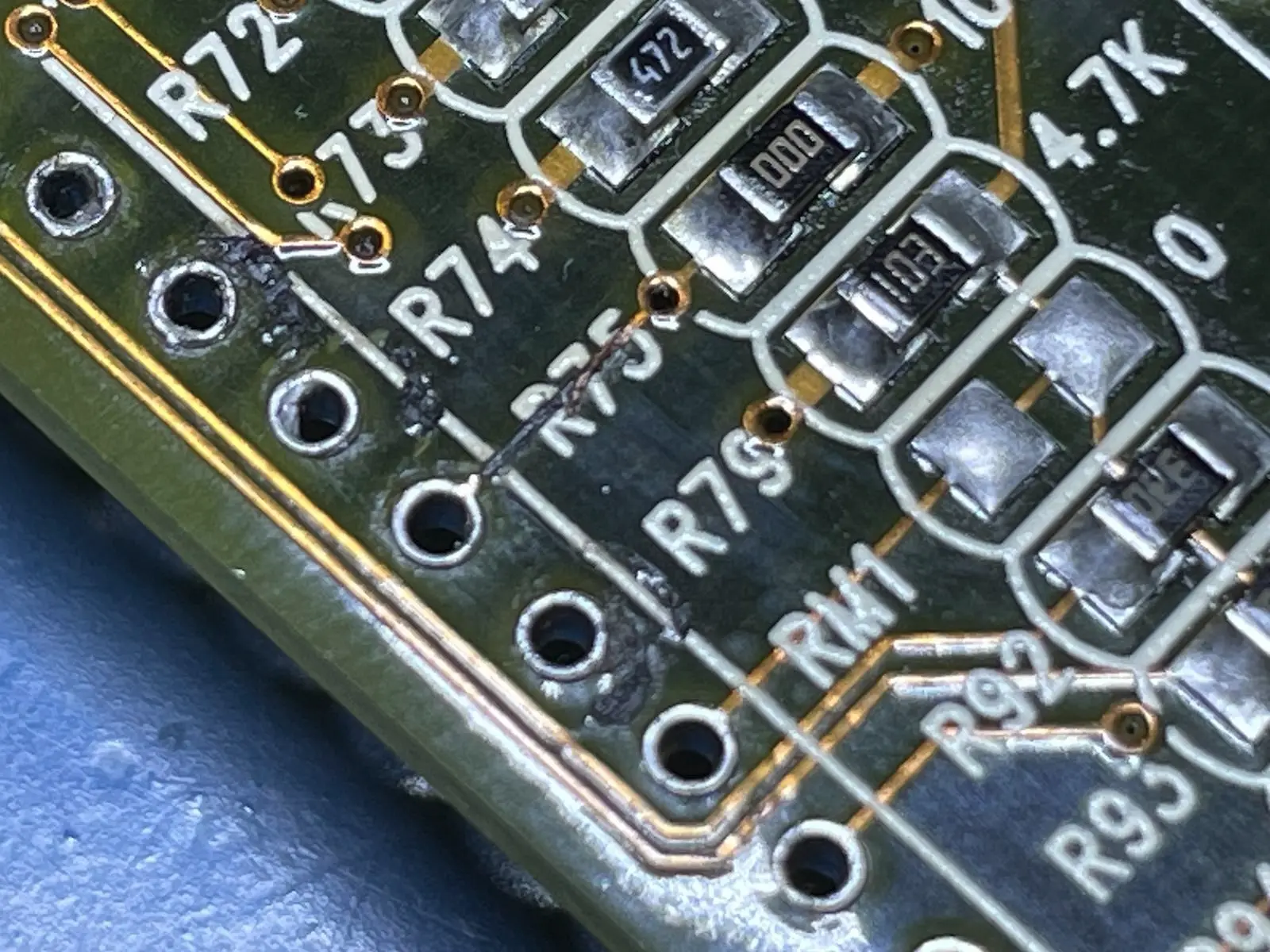

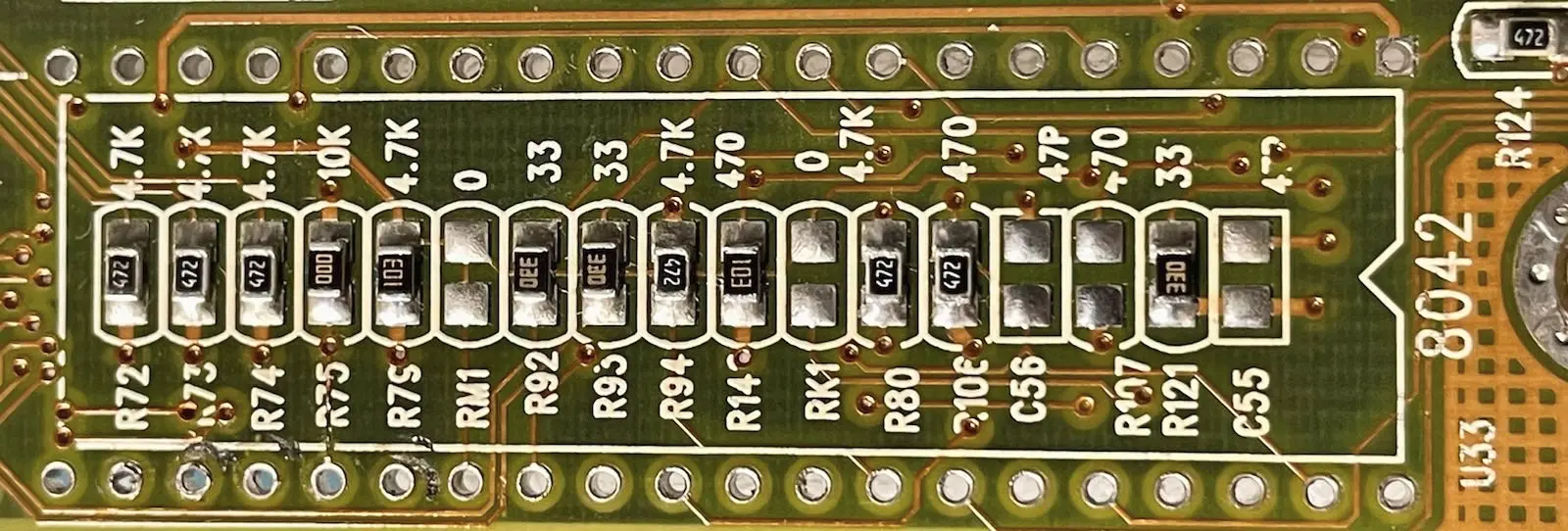

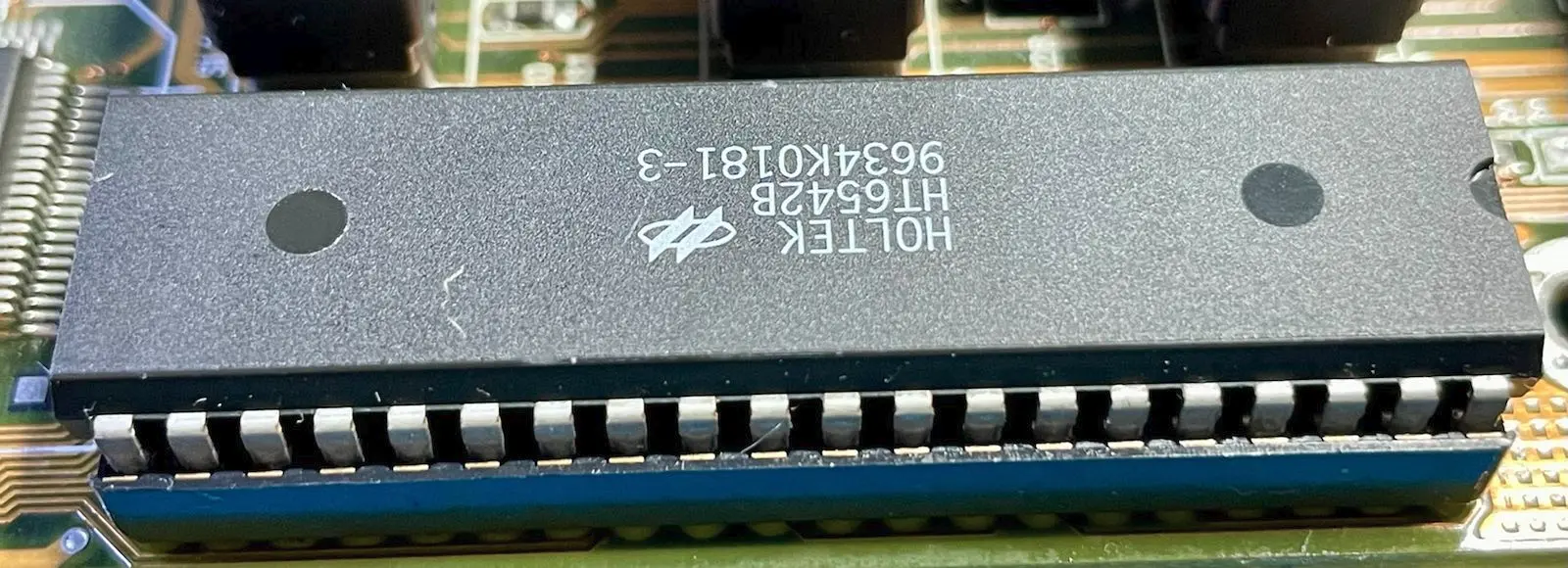

* pod mikroskopem widoczna spalona cieniutka sciezka pod kbc na pinie #25, zamiennik holtek HT6542B nie uzywa tego pinu, w amikey2 na schemacie pin nazywa sie prog i jest zasilany z 5V przez rezystor 0om, ktory pewnie mial sie spalic ale sciezka zrobila to szybciej ;)
* podstawka wlutowana, kbc z dawcy wstawiony, mozna odpalac

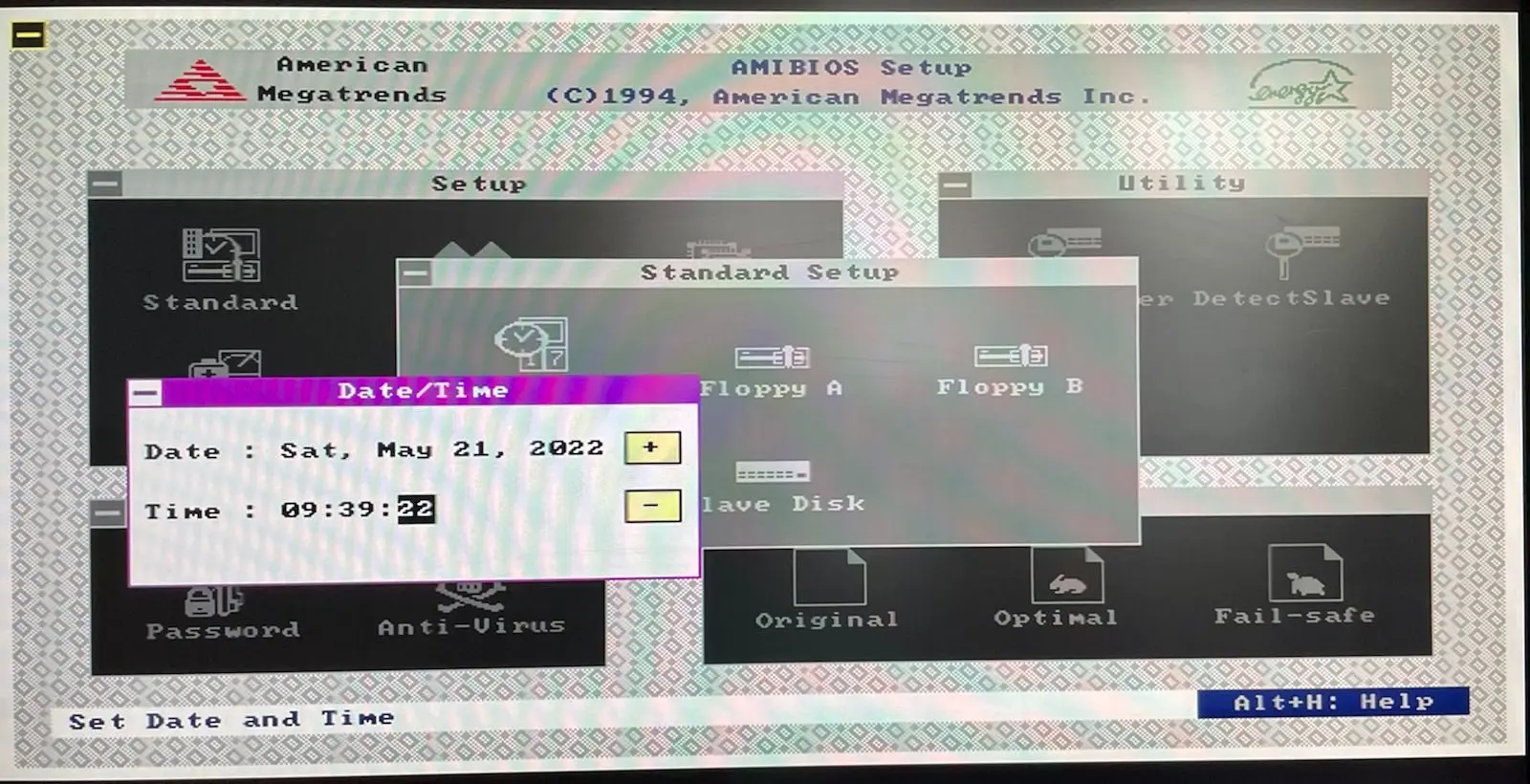

* plyta startuje normalnie, klawka dziala, mozna wejsc do okienkowego biosu ami :)
* wgrany ostatni stabilny bios F6, all ok

dziala :)

web:
https://soggi.org/motherboards/msi.htm#S486
https://www.vogons.org/viewtopic.php?t=61150

podsumowujac:
* wymiana mostka nie byla konieczna
* wymiana kbc zalatwila temat
* jest szansa na wskrzeszenie dawcy, ale to juz w nastepnym odcinku :)
* rada na przyszlosc, kolejny raz przypominam: NIE podlaczac/odlaczac klawki/myszy na ps2/din podczas wlaczonego kompa

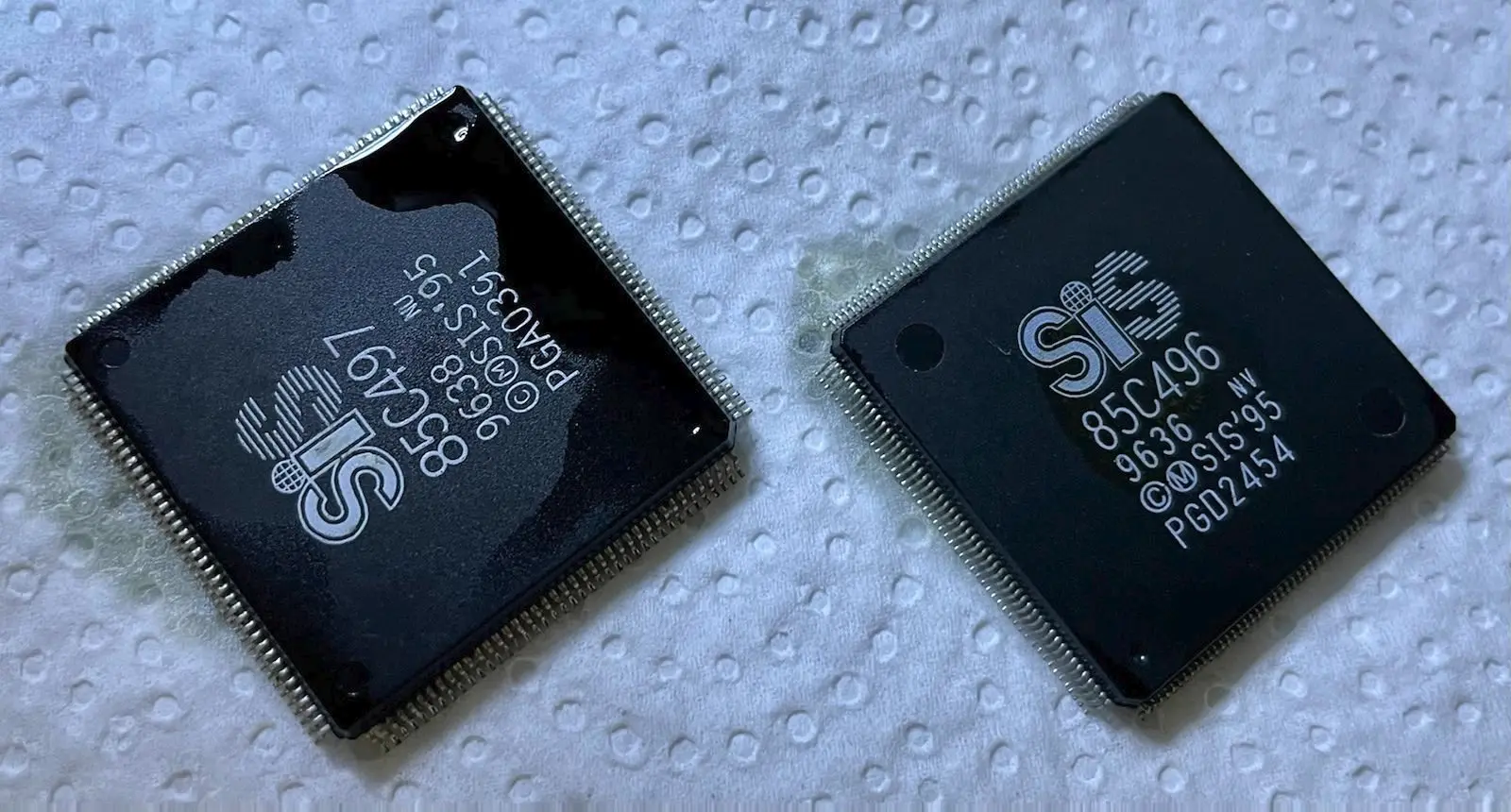

foto: 1-chipset-dawcy, 2-pranie, 3-rework, 4-rework2, 5-rework3, 6-rework-after
[image] [image] [image] [image] [image]

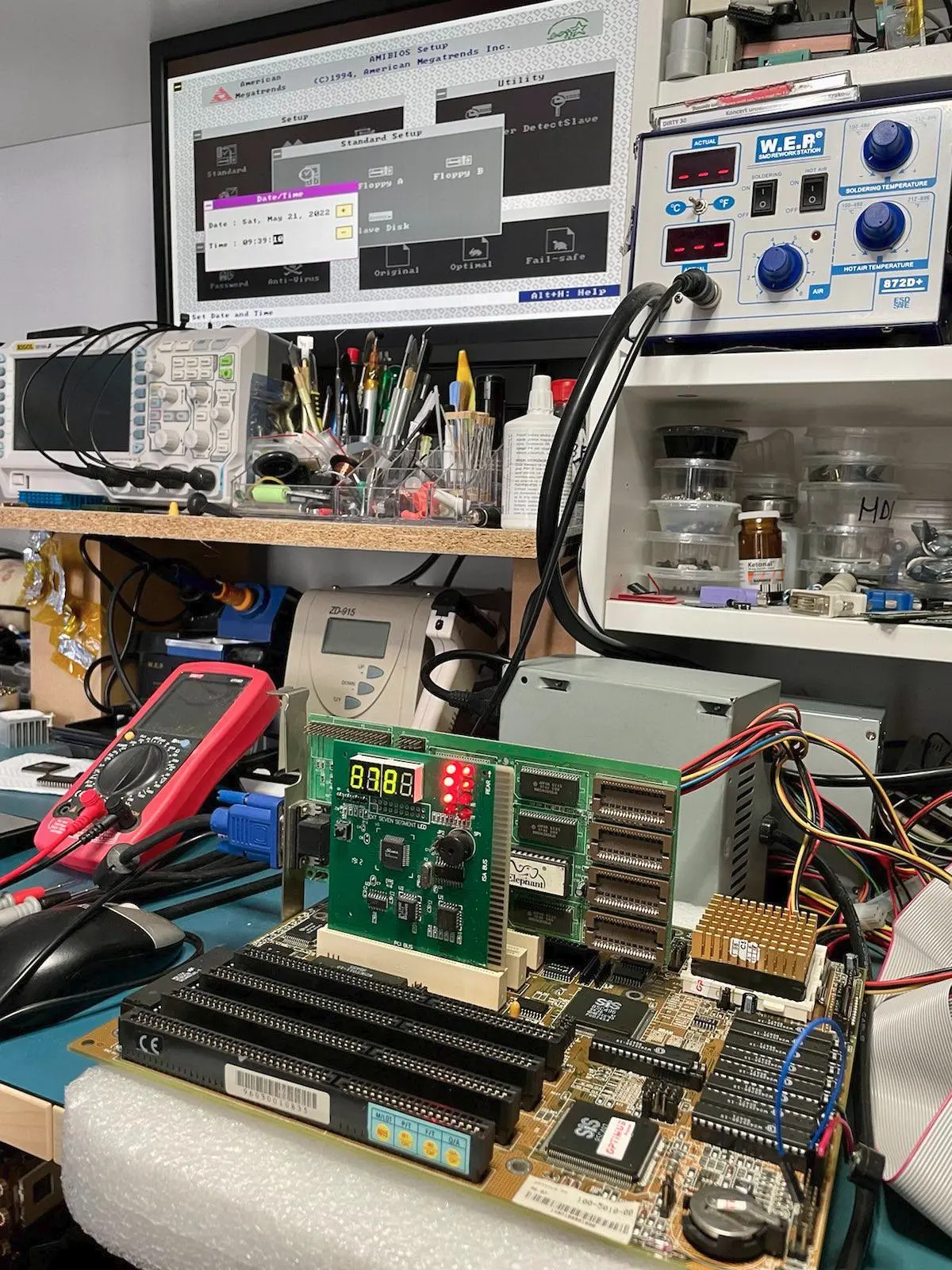

foto: 1-bios-kb-cmos-problem, 2-kbc, 3-kbc-pcb, 4-kbc-broken-track, 5-kbc-final, 6-amibios, 7-final-test
[image] [image] [image] [image] [image] [image] [image]
