mobo: FIC PA-2000 AT
rev: 1.2
chipset: VIA VT82C575MV+VT82C576MV
socket: s5
cpu: pentium P54C
ram: 6xSIMM 72-pin FPM/EDO, max 192MB
cache: 256KB-1MB
slots: 3x PCI, 4x ISA
form: Baby AT
bios: brak kostki, DIP32, 128KB, award
kbc: brak kostki, na innych zdjeciach tez nie wystepuje, nadruk na plycie 8042

src: wlasna, plyta z allegro, stan nieznany/uszkodzona

info:
* testowy proc: pentium 75/50 x1.5 A80502-75, 3.3v 3.6v max
* brak kostki eeprom i kbc - eeprom do uzupelnienia
* zworki przestawione
* brak zwarc na glownych liniach
* bateria wlutowana pastylkowa BR1225, napiecie 0.25V - do wymiany
* uzyty eeprom 128KB SST29EE010, bios najnowszy dostepny 2.112
* plyta sie wlacza, glowne linie ok, vcore 0.34V, powinno byc 3.3 - vreg do wymiany

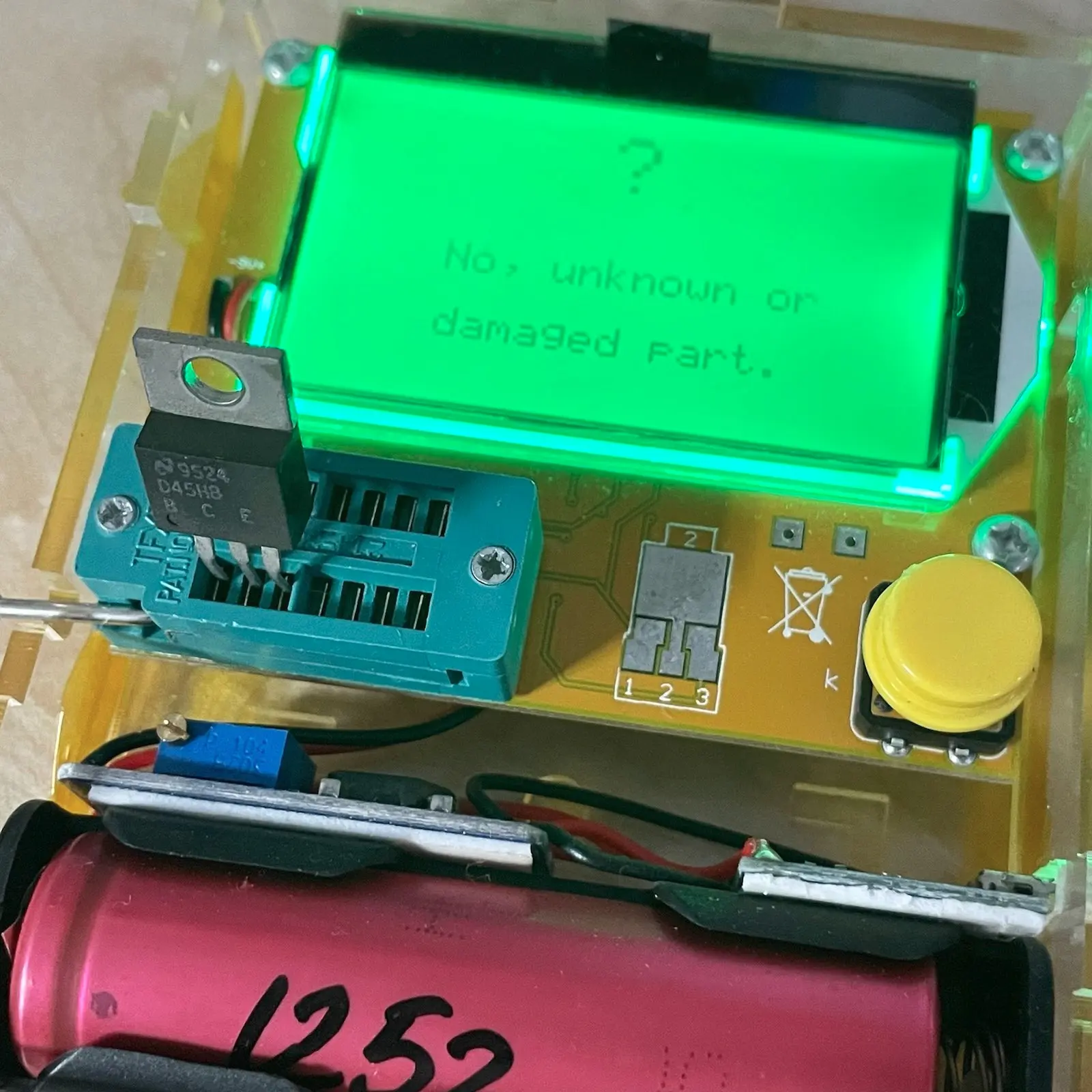

* vreg: tranzystor D45H8, TO-220, pnp 10A 50W Veb=5V Vce=60V
* wlutowany koszyk i wstawiona nowa bateria CR2032

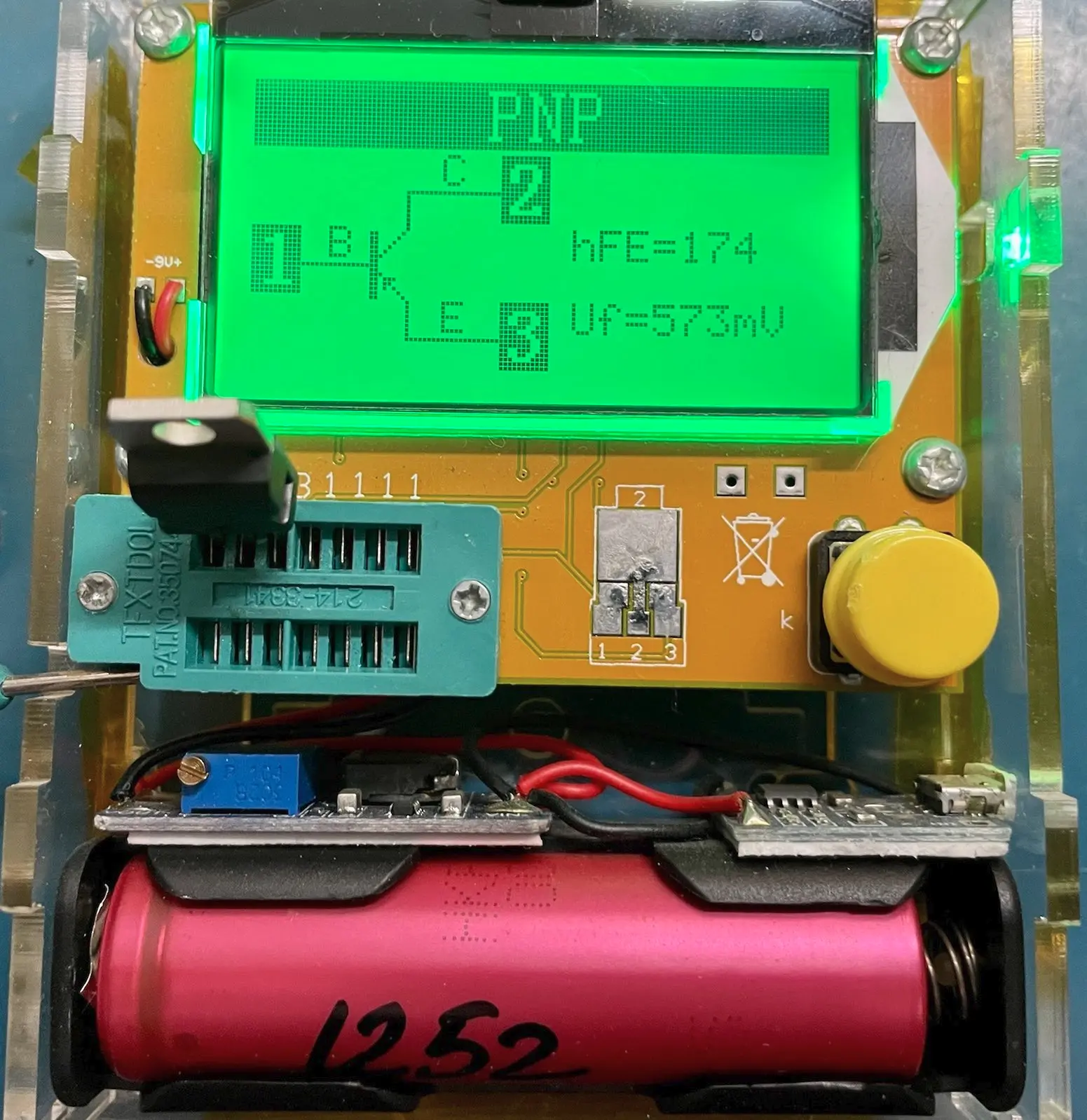

* tranzystor wymieniony na mocniejszy odpowiednik 15A BD912

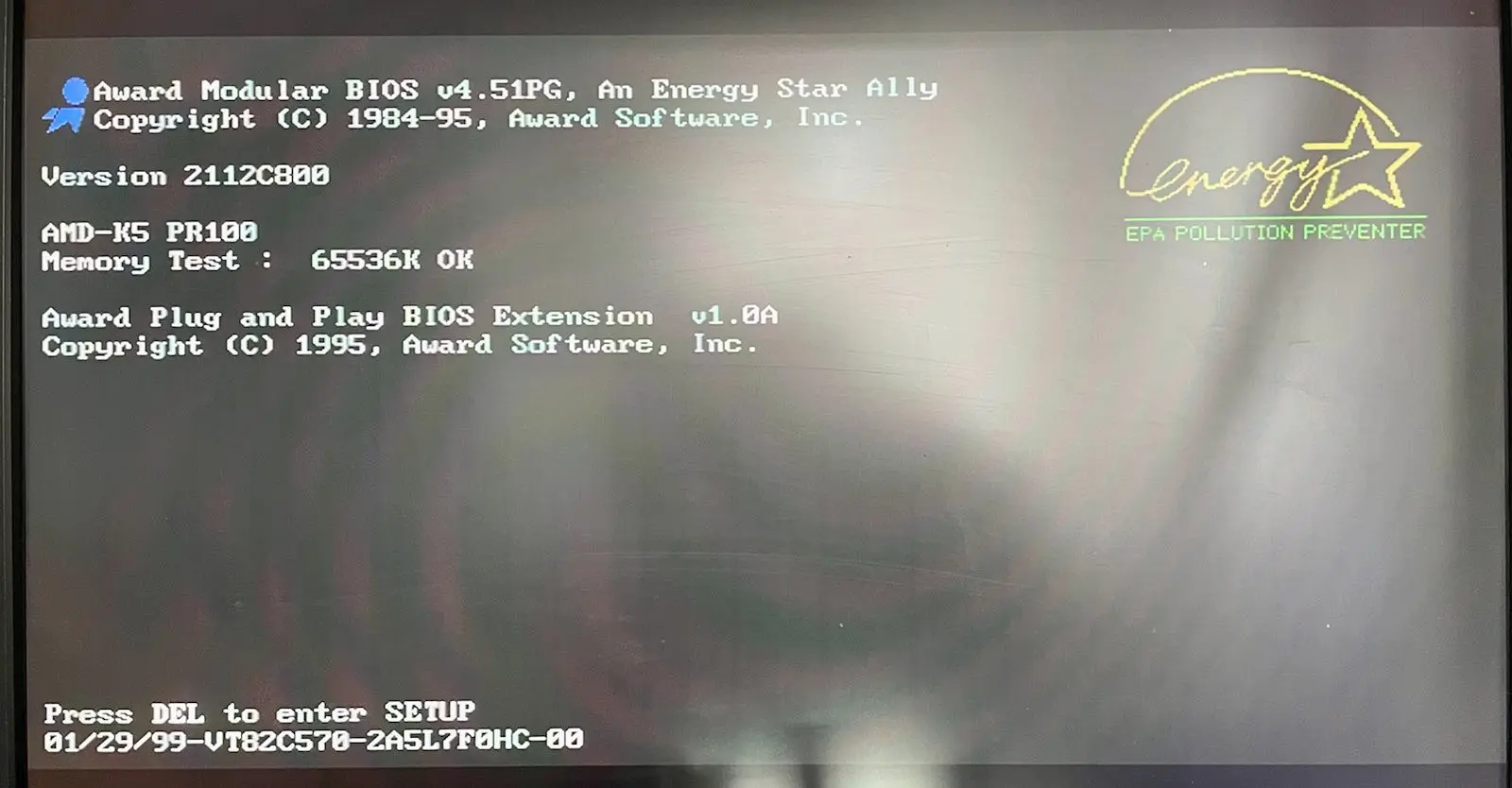

* plyta nadal sie nie uruchamia - uszkodzony procesor, wymieniony na AMD-K5-PR100ABQ 100/66/x1.5
* plyta startuje, w95 dziala

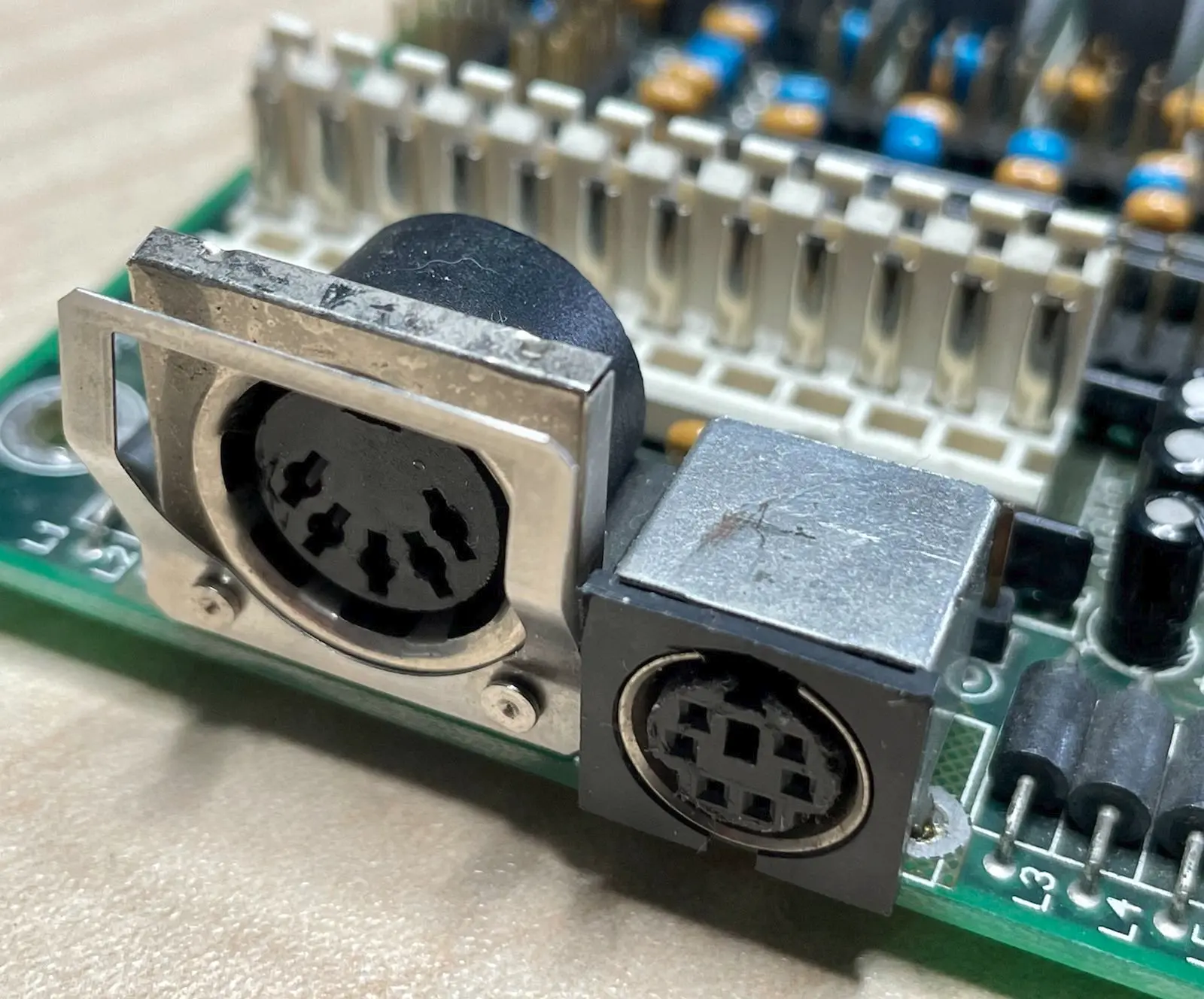

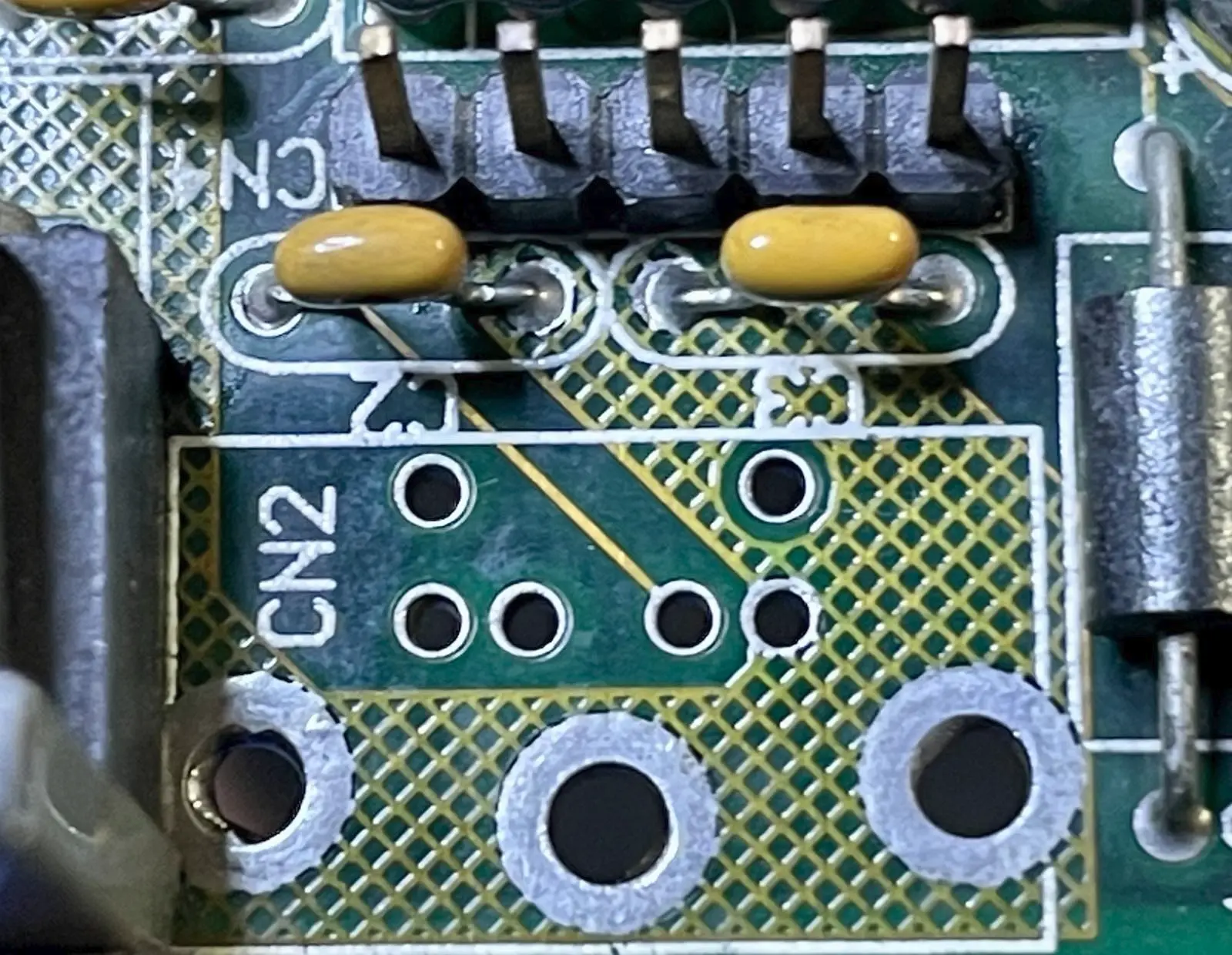

* brak dzialajacej myszki na com, wlutowane gniazdo ps/2 - mysz dziala

dziala

web:
https://theretroweb.com/motherboards/s/fic-pa-2000
https://www.cpu-world.com/CPUs/Pentium/Intel-Pentium%2075%20-%20A80502-75.html
https://www.cpu-world.com/CPUs/K5/AMD-K5%20PR100%20-%20AMD-K5-PR100ABQ.html

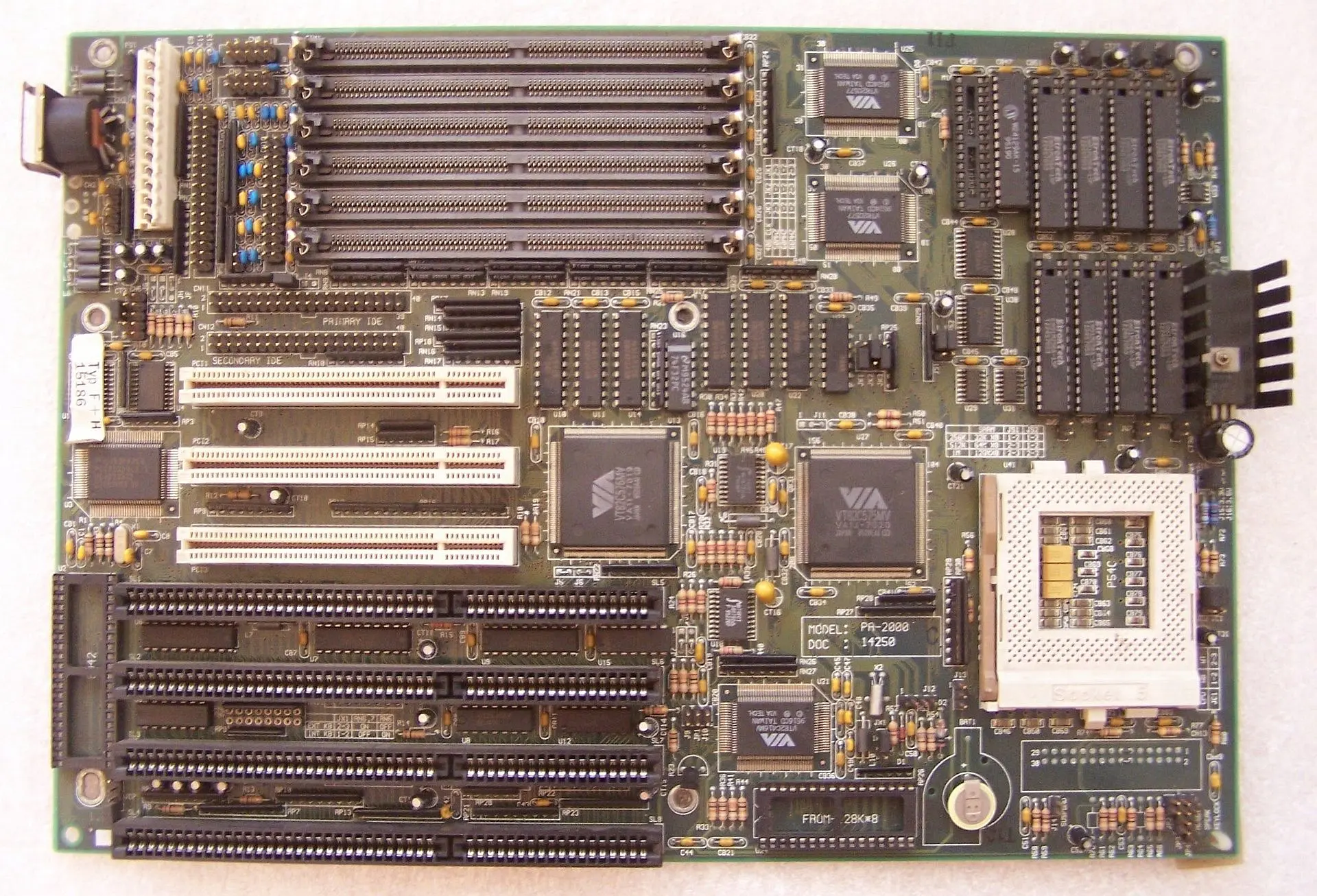

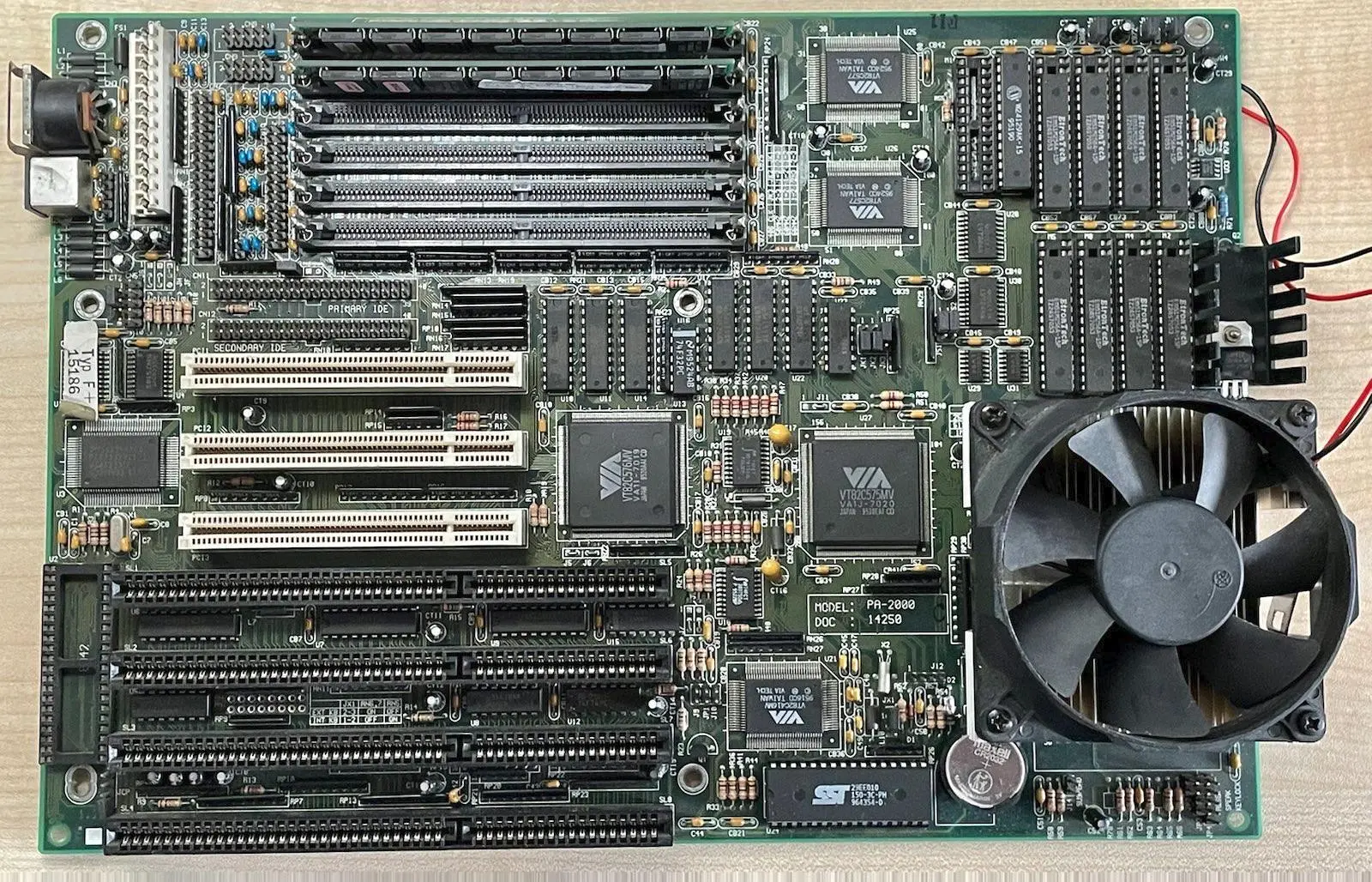

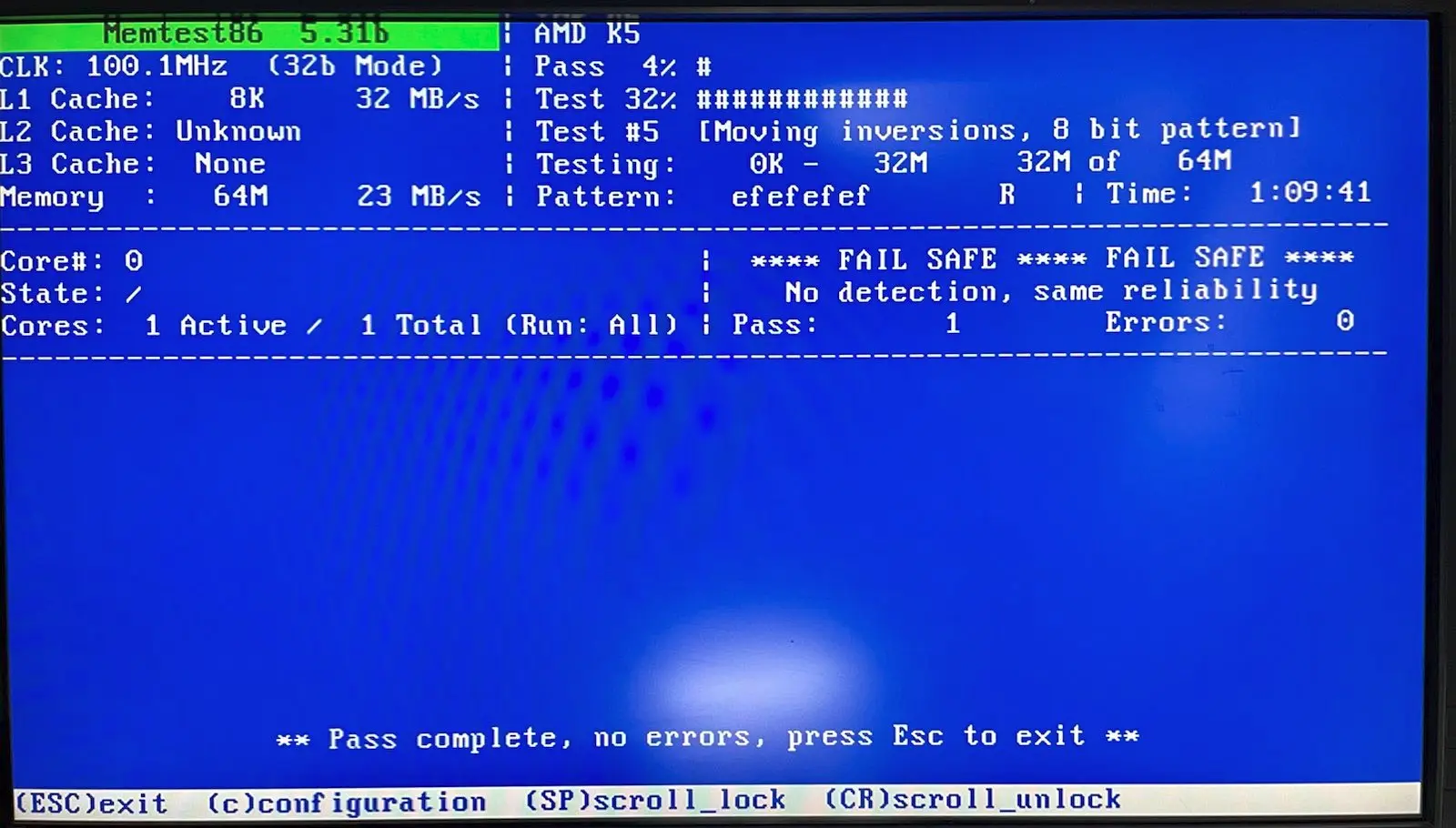

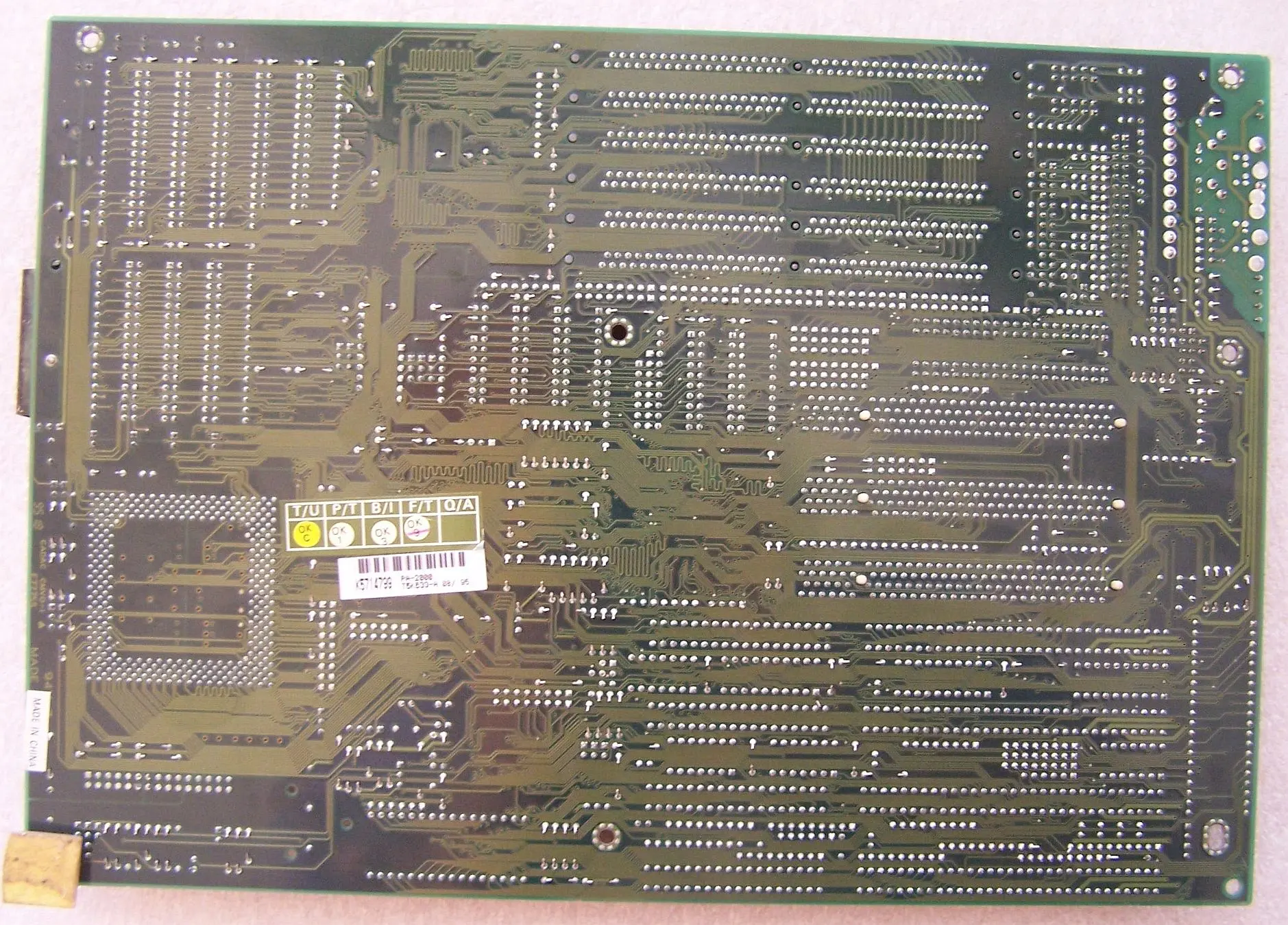

foto: 1-mobo-top, 2-mobo-back, 3-vreg-bad, 4-vreg-good, 5-1st-run, 6-1st-run-bios, 7-memtest-ok, 8-ps2-mouse, 9-ps2-mouse2, 10-mobo-final
