mobo: Soyo SY-5TX5 ATX
rev: UL NO:E42910
chipset: intel 430HX/82439HX
socket: socket 7

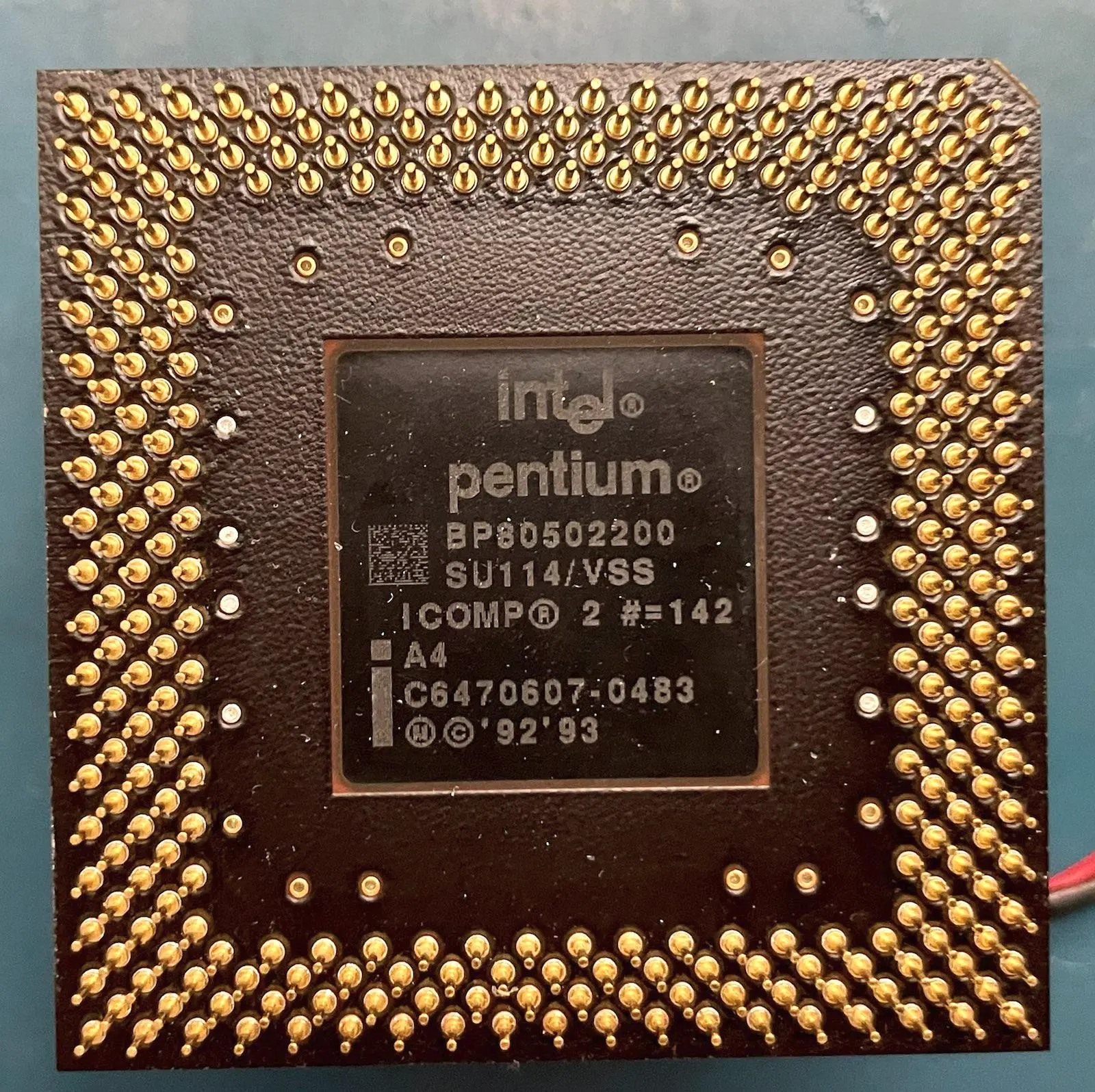

cpu: Pentium P54 75-200MHz, w plycie SU114 Pentium 200/66 PPGA, vcore 3.4-3.6V
ram: 4xSIMM 72pin + 2xDIMM, EDO, max 512MB
cache: 256-512KB
form: ATX
power: ATX20
bios: Award, SFF 39SF020A DIP32, data z org. wsadu 01/25/97
clockgen: CY2260SC-3

src: jenot {
Elo. Dane płyty do naprawy: Soyo SY-5TX, trup - karta diagnostyczna pokazuje "--", wymieniony cache (jedna kość się grzała). Proc Pentium 200. O schemacie zapomnij. Strona z której zasysałem instrukcję już nie istnieje, innych wersji BIOSu brak, google o takiej płycie nic nie wie. To moja, zdobyczna. Nic nie wylane, nic nie spuchnięte. W dallasie wymieniona bateria (CR2032 na kabelku). Bios ze starego EPROMU zgrany bez błędów. Teraz siedzi 39SF020A z wgranym oryginalnym BIOSem. Oryginalnym w sensie - zgranym z EPROMa bo w necie nie znajdziesz.
}

info:

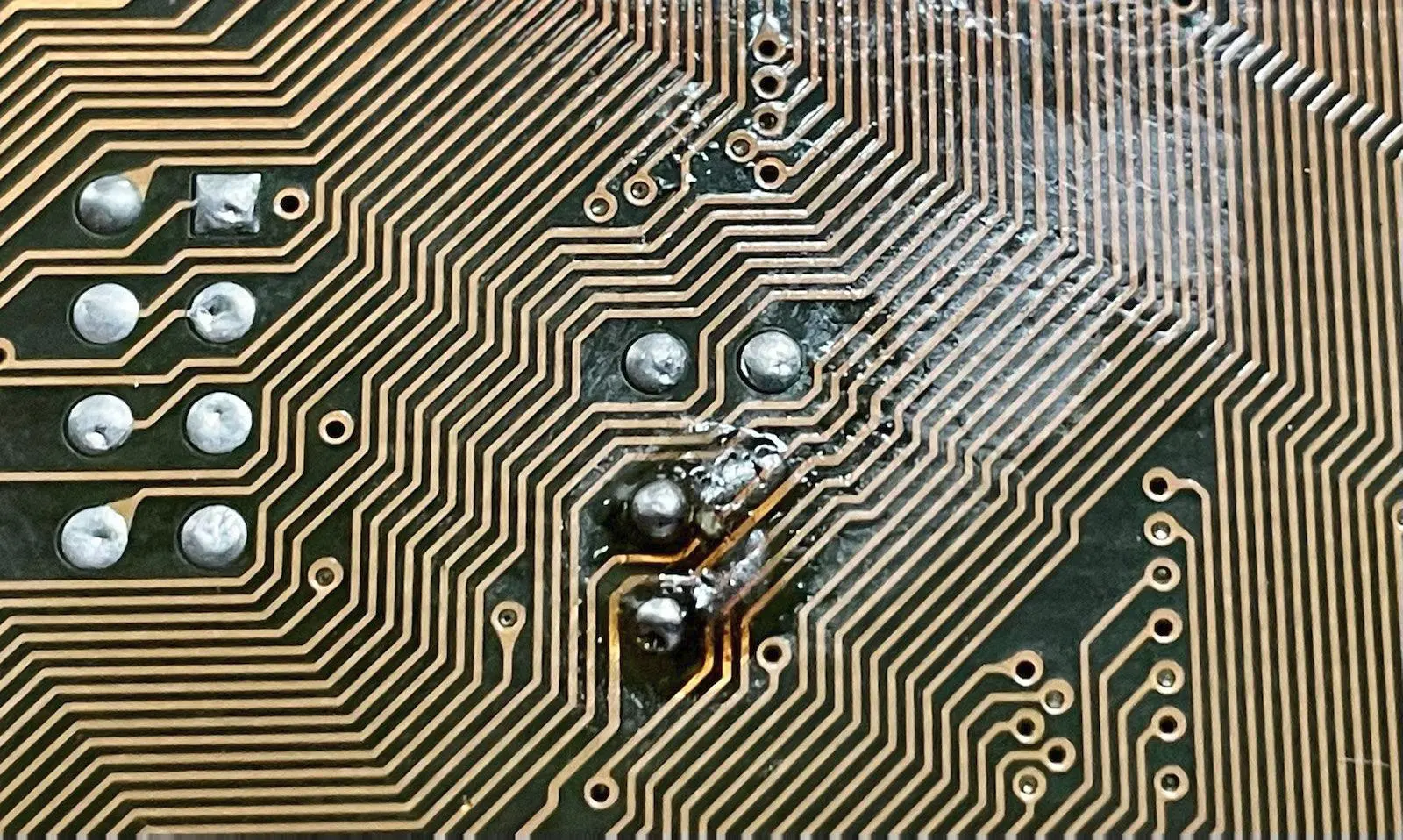

* plyta podniszczona, zakurzona, lekko wygieta w luk, grzebana wczesniej - slady lutowan na obu stronach plyty

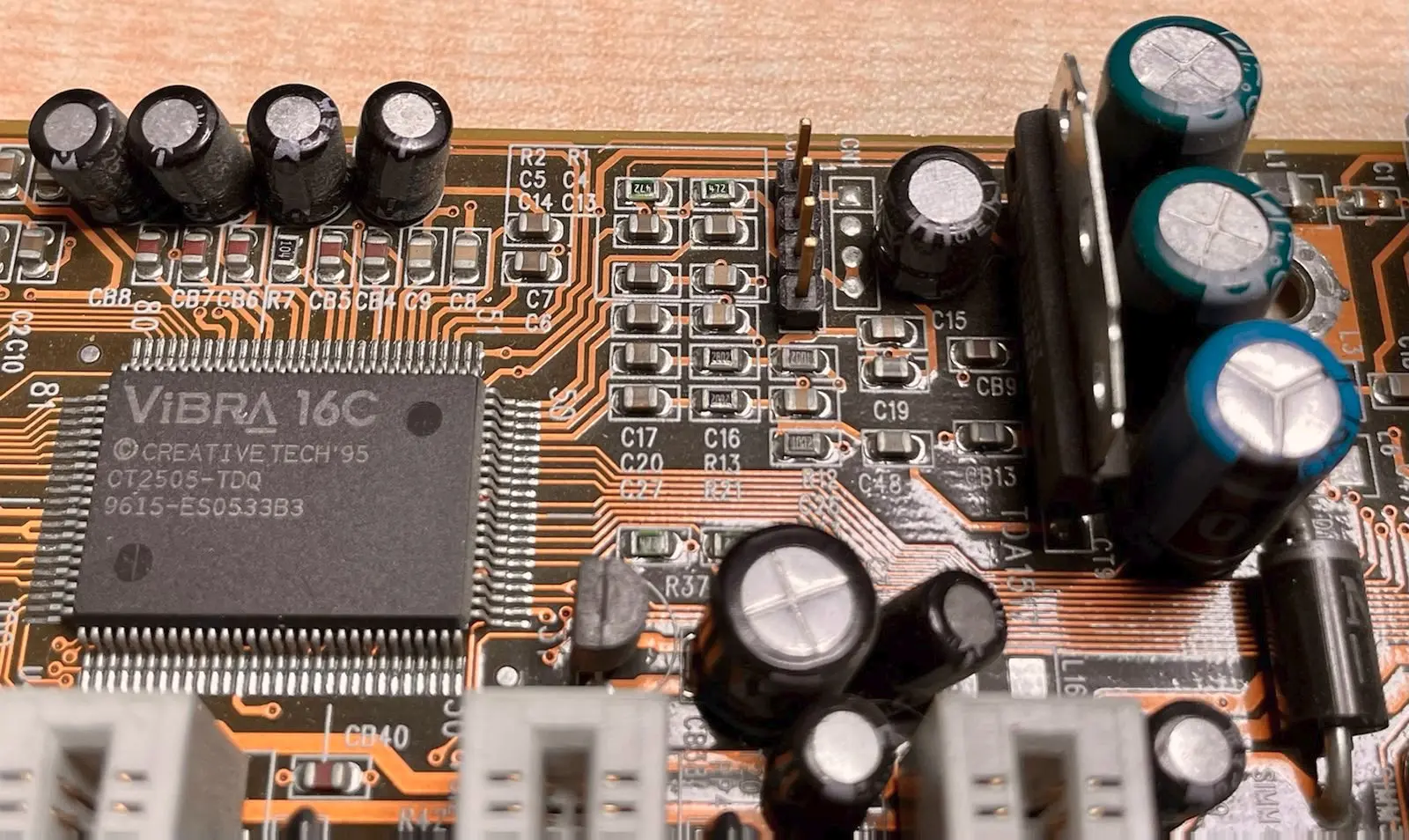

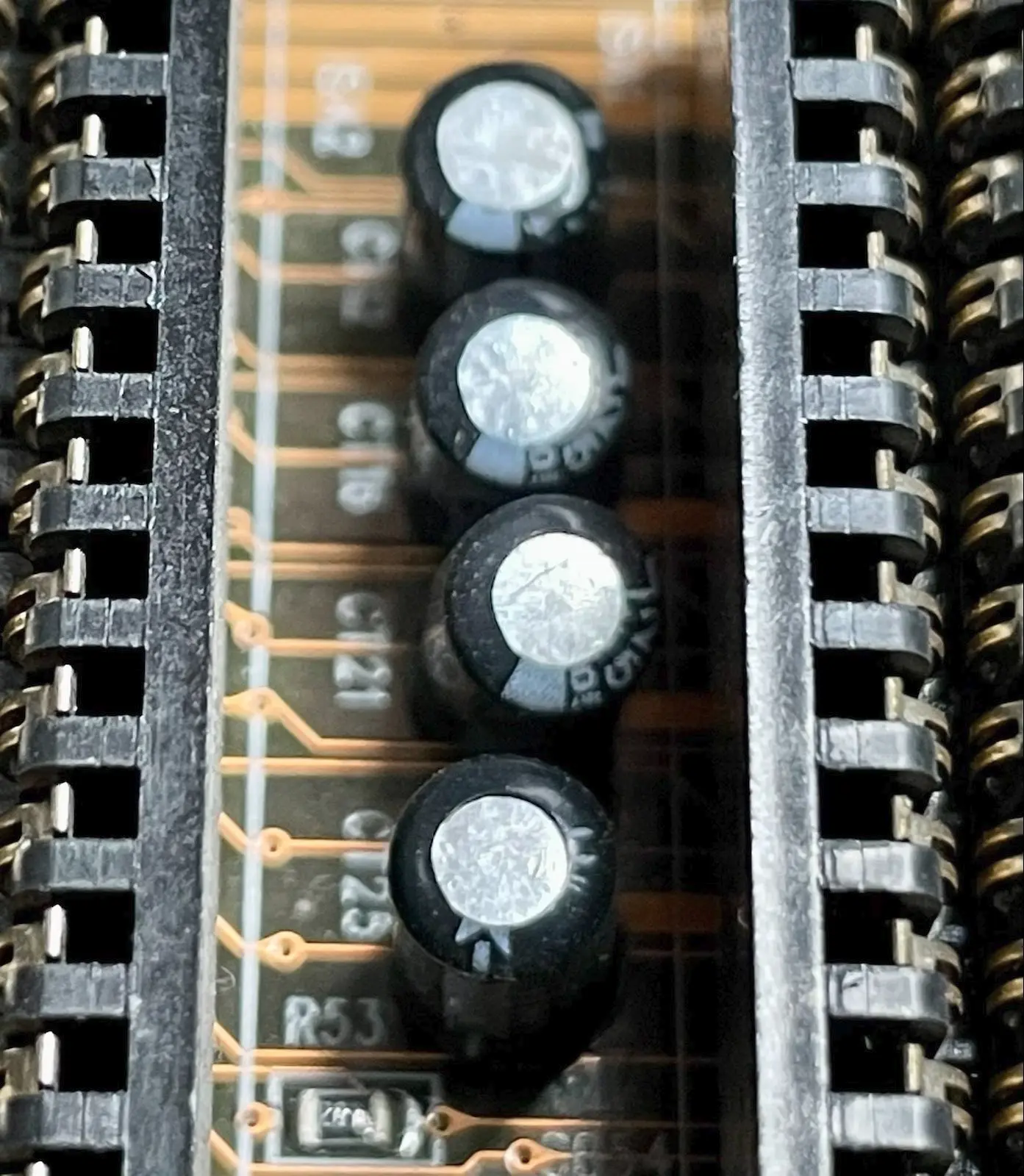

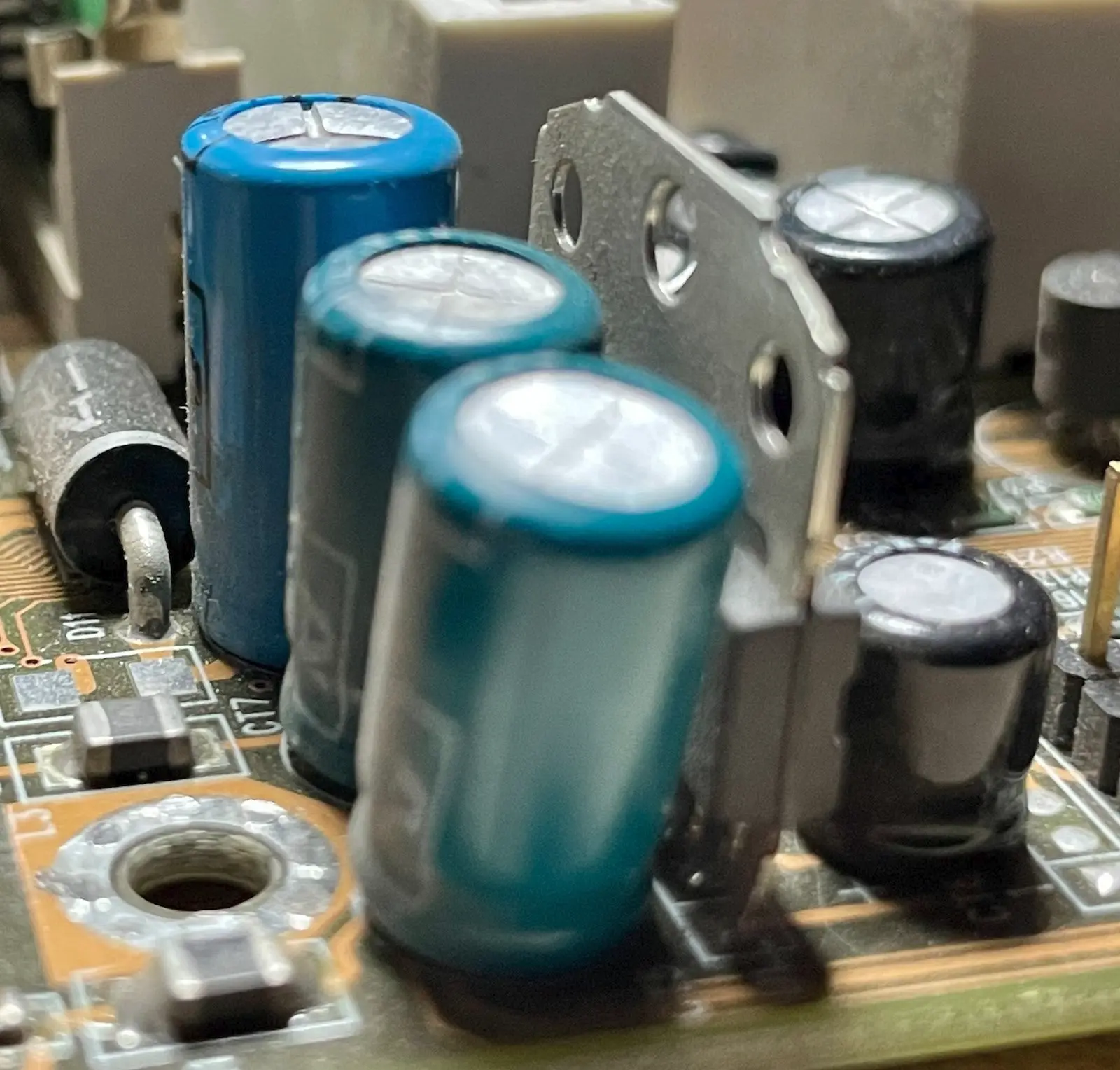

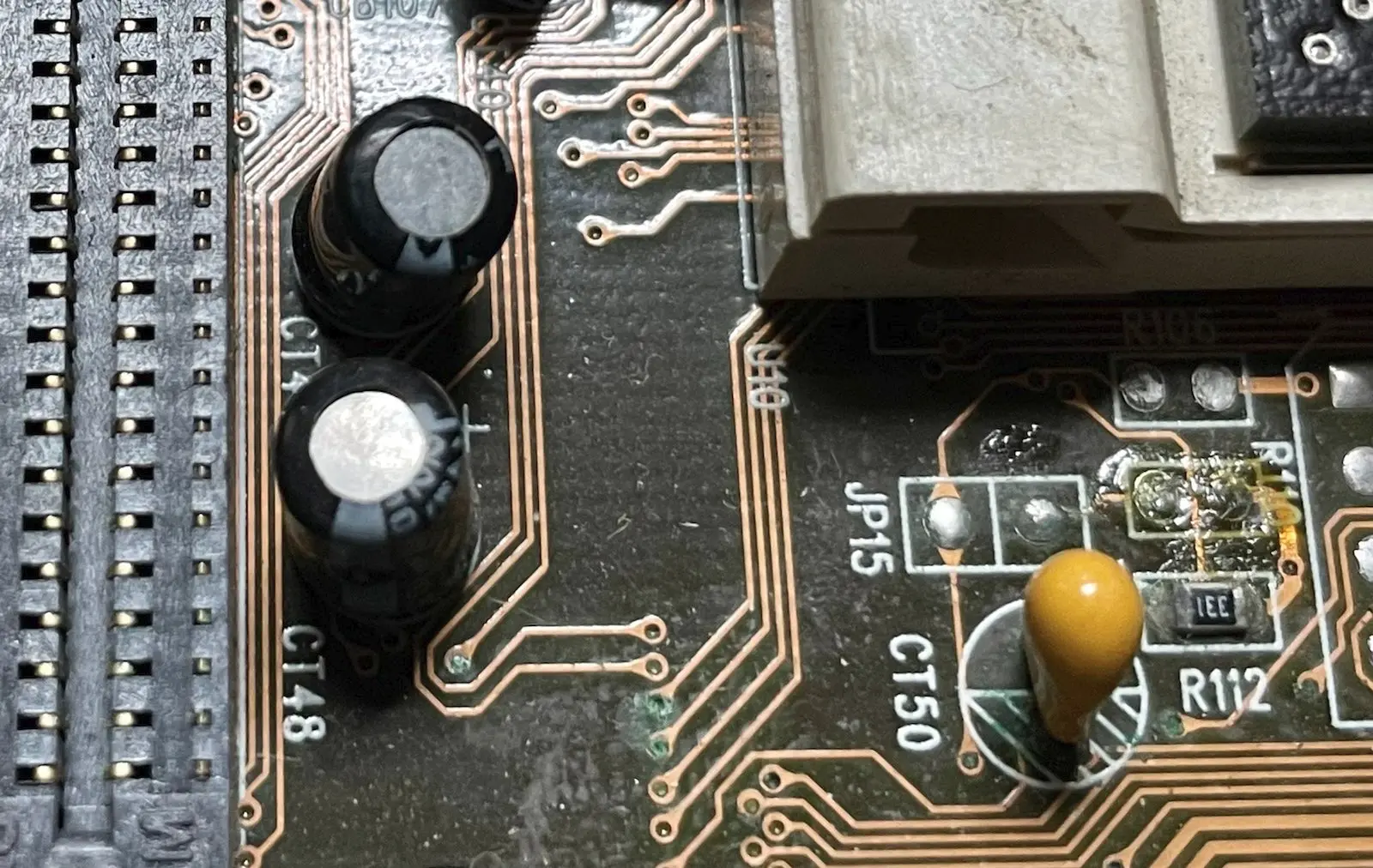

* wiekszosc elektrolitow popuchnieta, pokrzywiona, do recapu praktycznie wszystkie ~50 sztuk
* socket umazany pasta - do czyszczenia

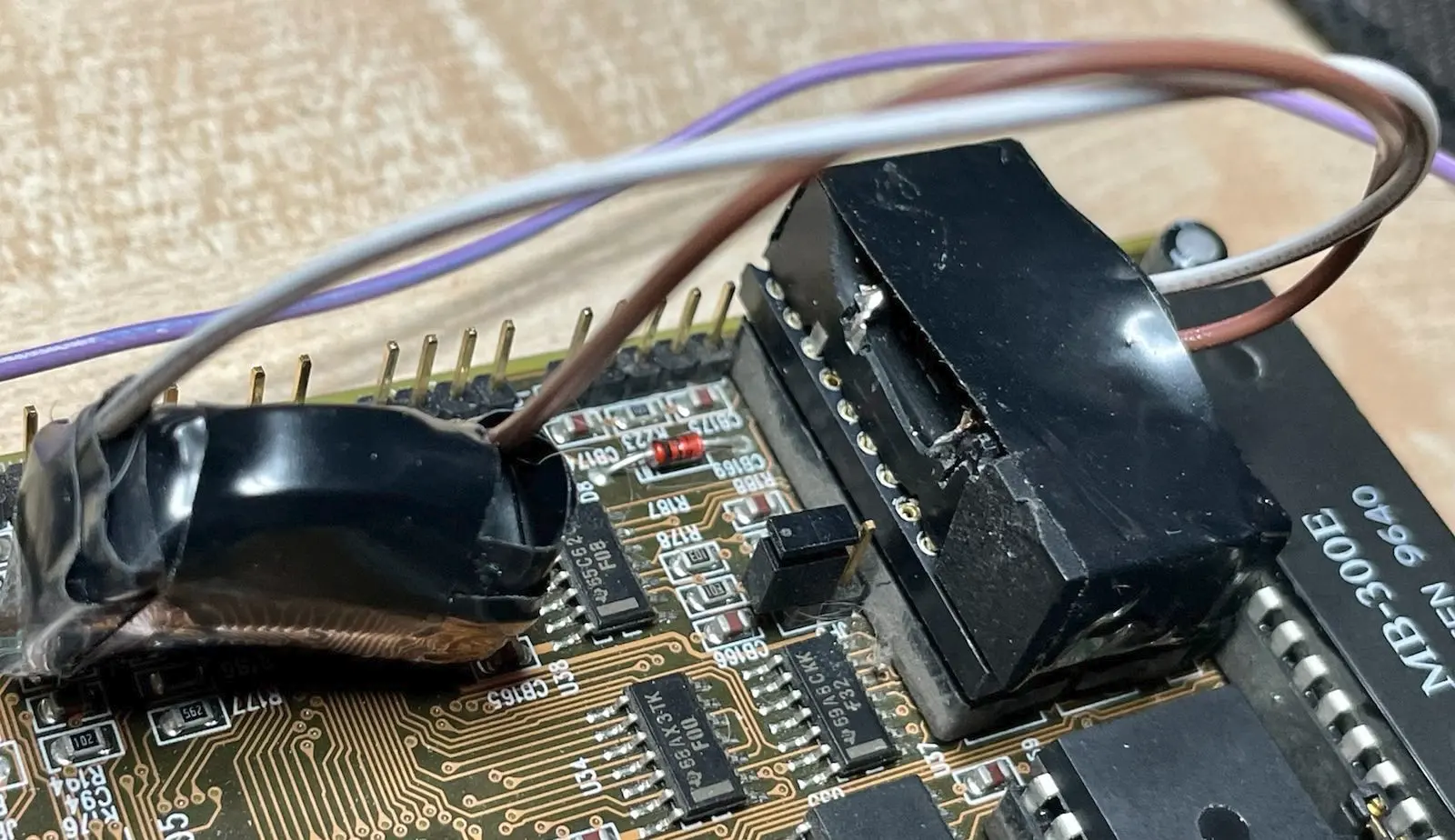

* dallas naprawiany ordynarnie bateria ok
* brak zwarc na glownych liniach zasilajacych i vcore (pomiar 3.51V w trybie 3.3V)
* 2 simy w bank1 a powinny byc w bank0 - przelozone
* napiecie simow zle ustawione na 3.3V, powinno byc 5V (ale to pewnie pod DIMM)
* tag ram 2x32KB a wg manuala powinny byc 2x16KB, czy to problem?
* plyta wyczyszczona, zworki ustawione, mozna odpalac
* plyta wlacza sie z przycisku i po chwili sie wylacza, wyglada na zwarcie
* blah, PW2 jest dla wlacznika bistabilnego a PW1 dla monostabilnego, takiego jaki jest w atx... mea culpa

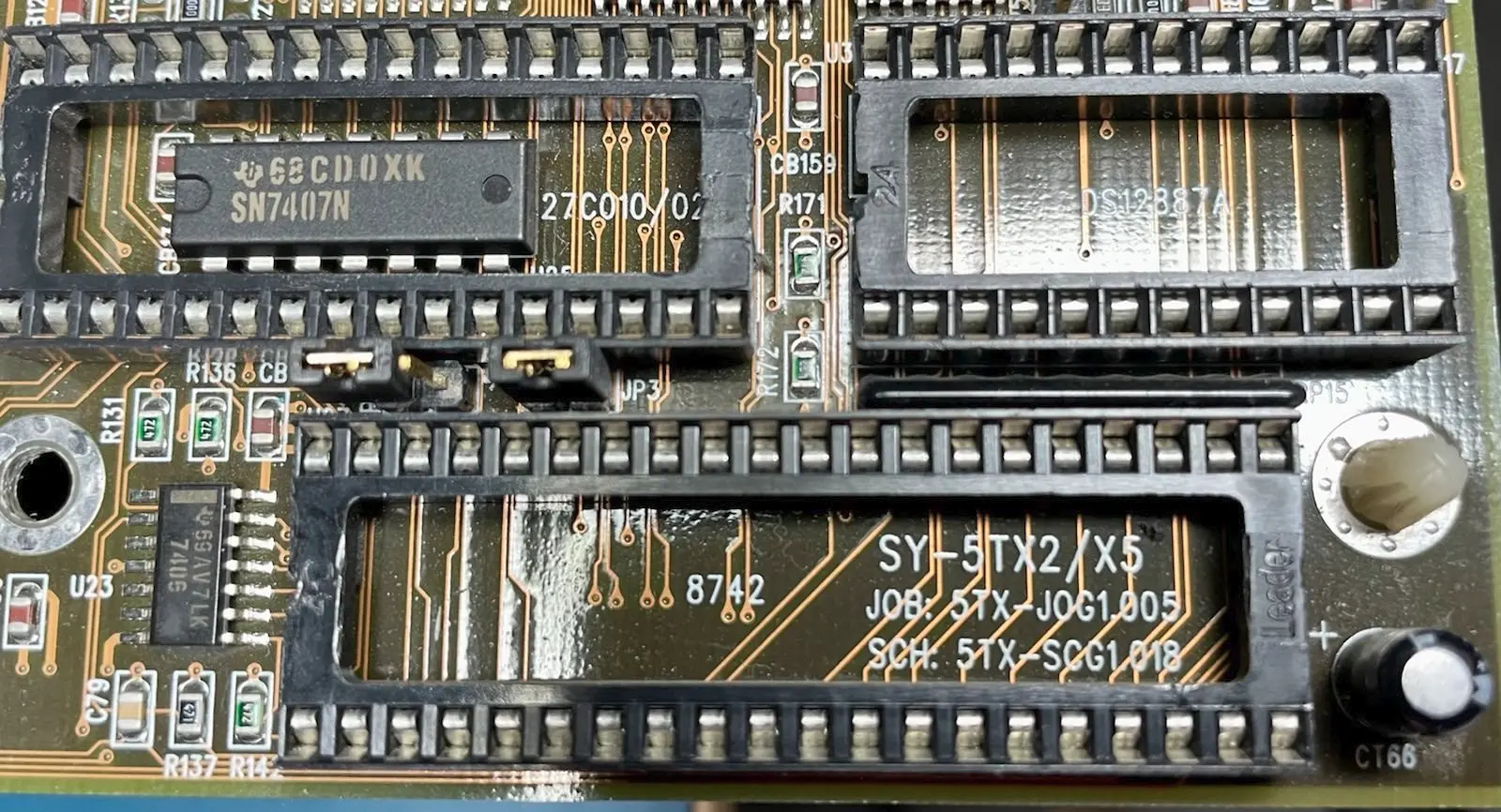

* plyta z PW1 sie wlacza normalnie ale zdazylem juz zdjac wszystkie "luzne" uklady jak tag ram, atmel 93c46 dil8, bios, dallas i kbc za to zakonserwowalem styki w podstawkach
* montuje resze i zobaczymy kotku co masz w srodku
* "na golasa" bez cpu i pamieci plyta sie wlacza i tak pozostaje, klik na przelacznik i sie wylacza, sio raczej sprawne
* z cpu i ram brak aktywnosci /IRDY co wskazuje ze nie zachodza transakcje na szynie, sprawdze oscyloskopem oscylatory i clockgena

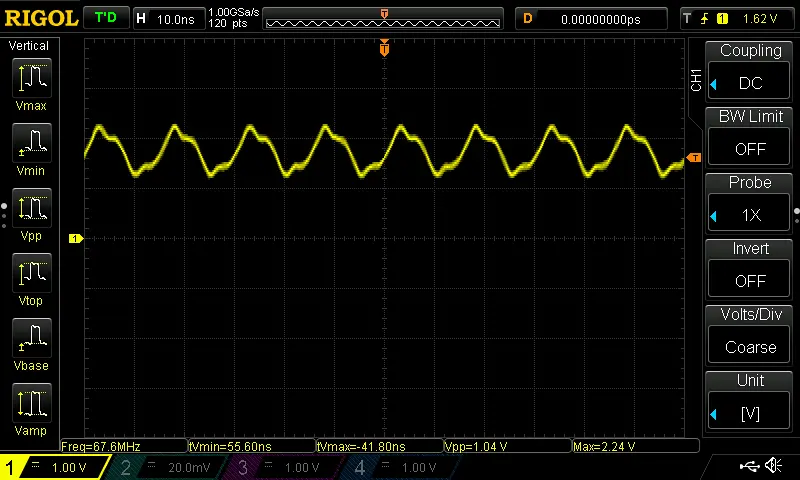

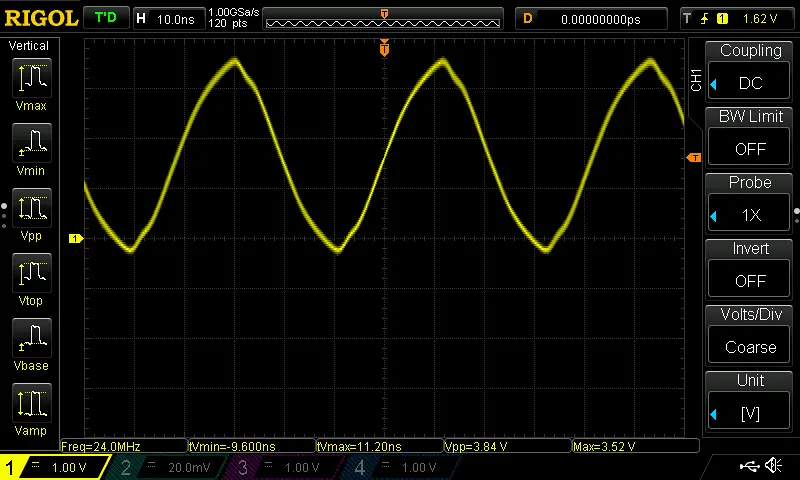

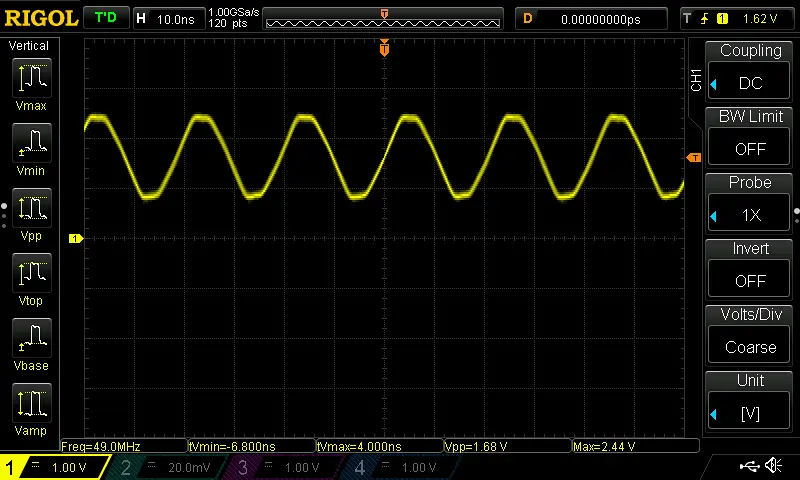

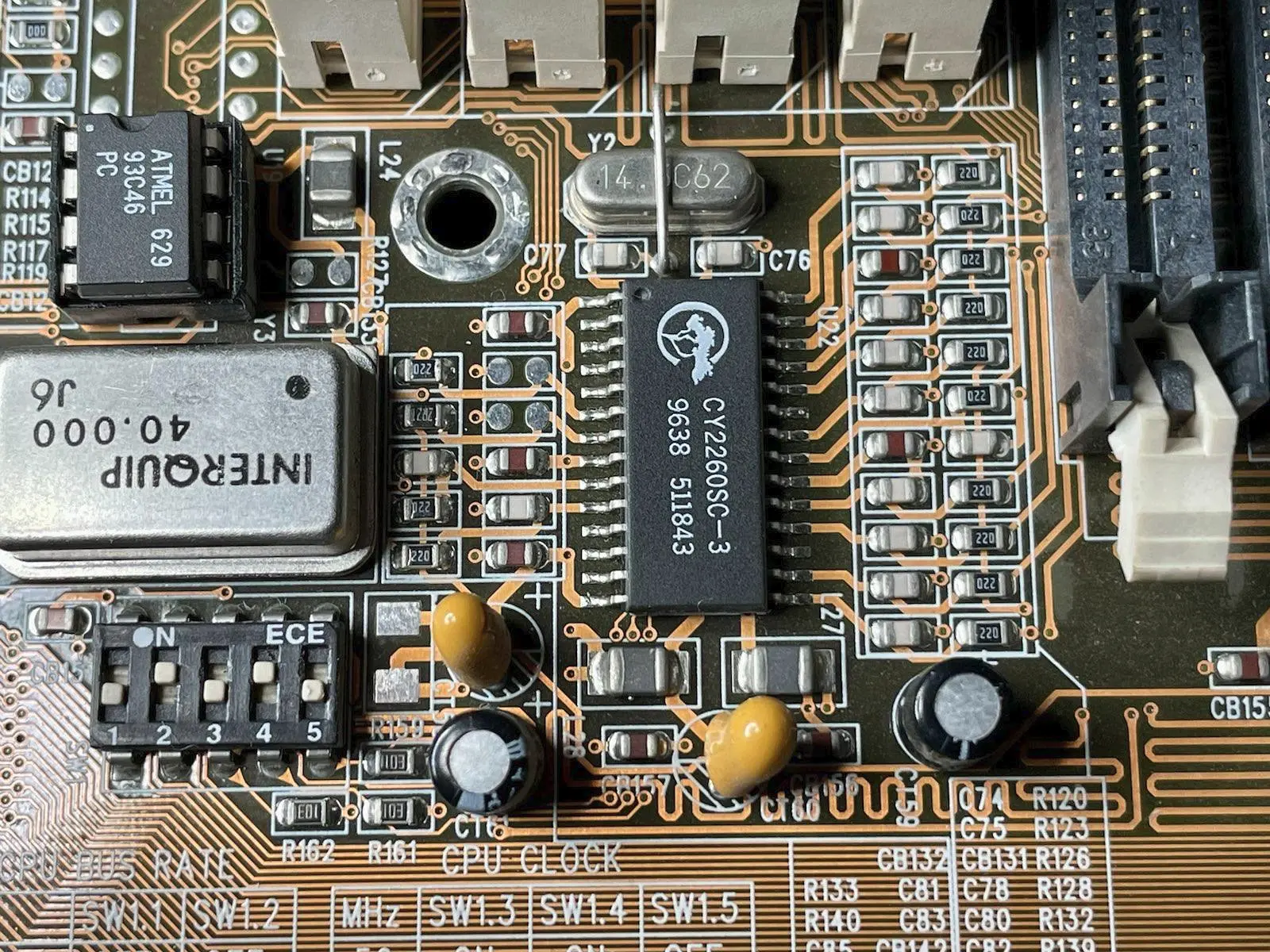

* clockgen do wymiany, cpu nie startuje, fsb 66MHz za slaba jakosc sygnalu, tak samo 48MHz dla usb, 33 i 24 sa ok, starosc nie radosc 1 kratka w osi y to 1V, na dole zolte napisy 2 od prawej Vpp to roznica min-max, powinno byc ok 3.3v, w specyfikacji progi dla 0 to 0.4v a 1 to 2.4v a tu mamy oscylacje pomiedzy 1.2-2.2 czyli szara strefa
* chip dostepny tylko na ali, koszt 52zl za 10szt. z przesylka + VAT zapewne, jenot ma szperac, moze znajdzie dawce...
* do zobaczenia w czesci #2

web:
cpu: https://www.cpu-world.com/CPUs/Pentium/Intel-Pentium%20200%20-%20BP80502200.html
mobo: https://theretroweb.com/motherboards/s/soyo-sy-5tx2
clockgen: https://www.aliexpress.com/item/1005002571189214.html

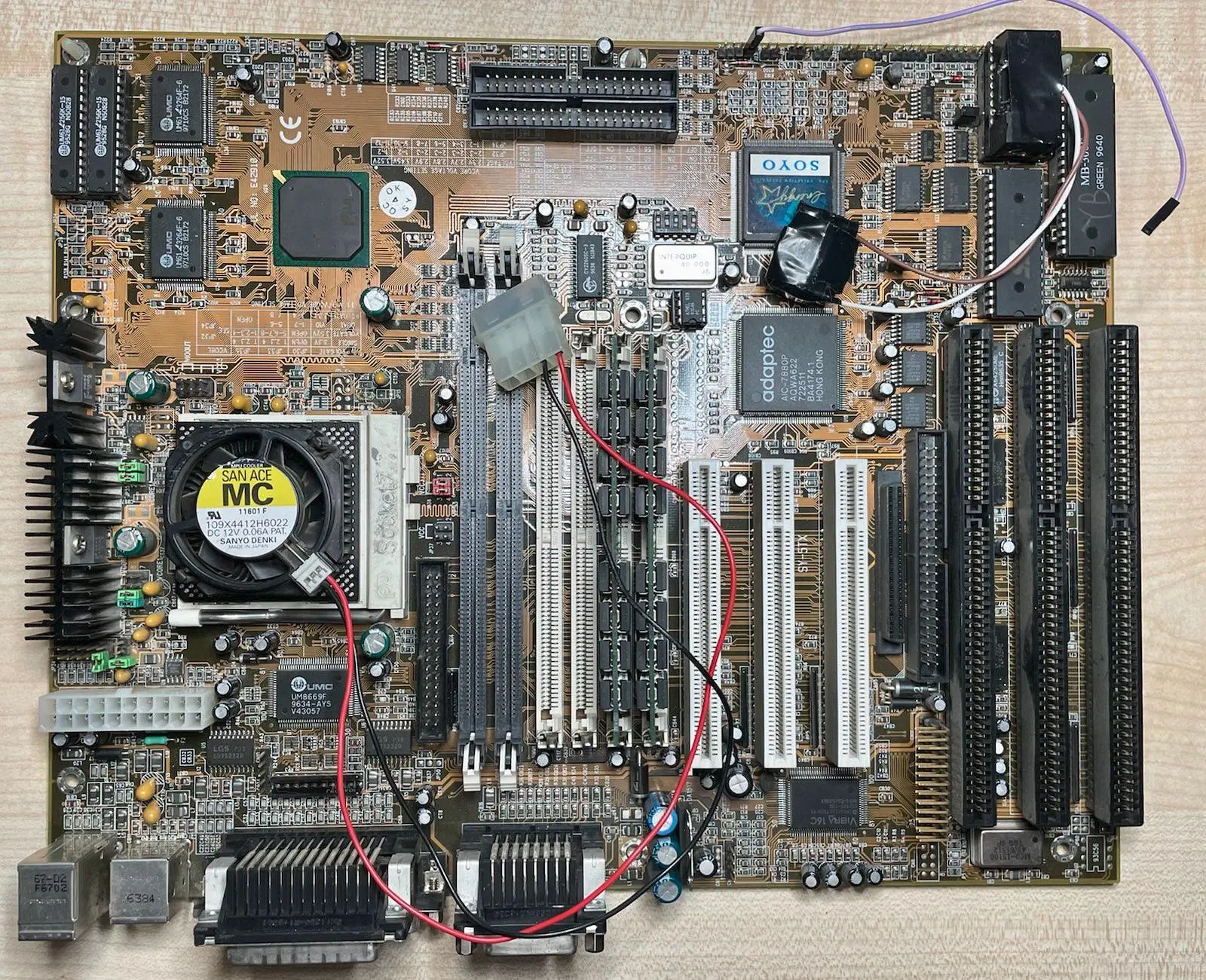

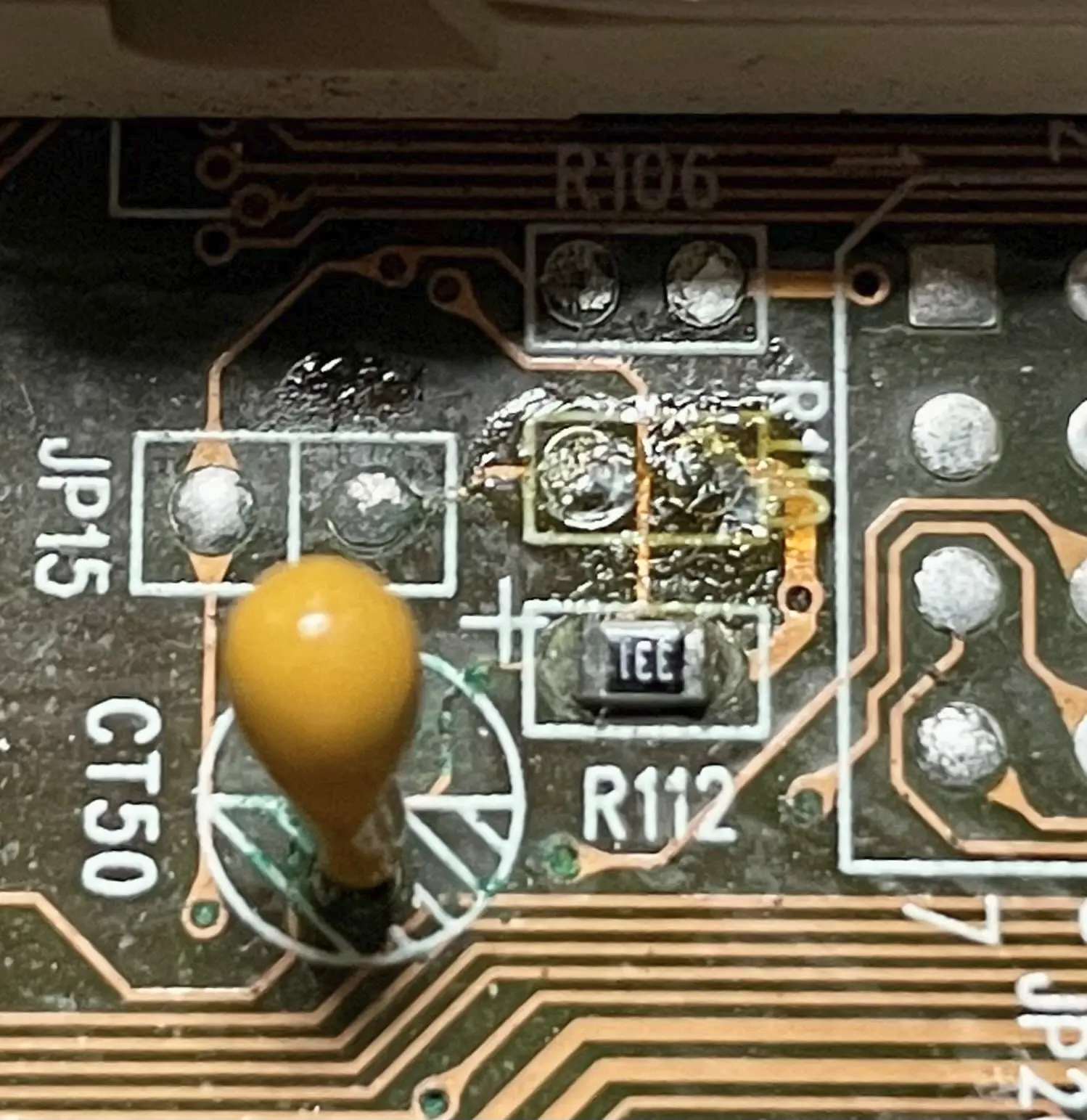

foto: 1-mobo, 2-bottom-flux-remnants, 3-caps-isa, 4-caps-dimm, 5-caps-vibra, 6-caps-czacza, 7-dallas, 8-socket-dirt, 9-r110-mystery, 10-pentium-su114-bottom

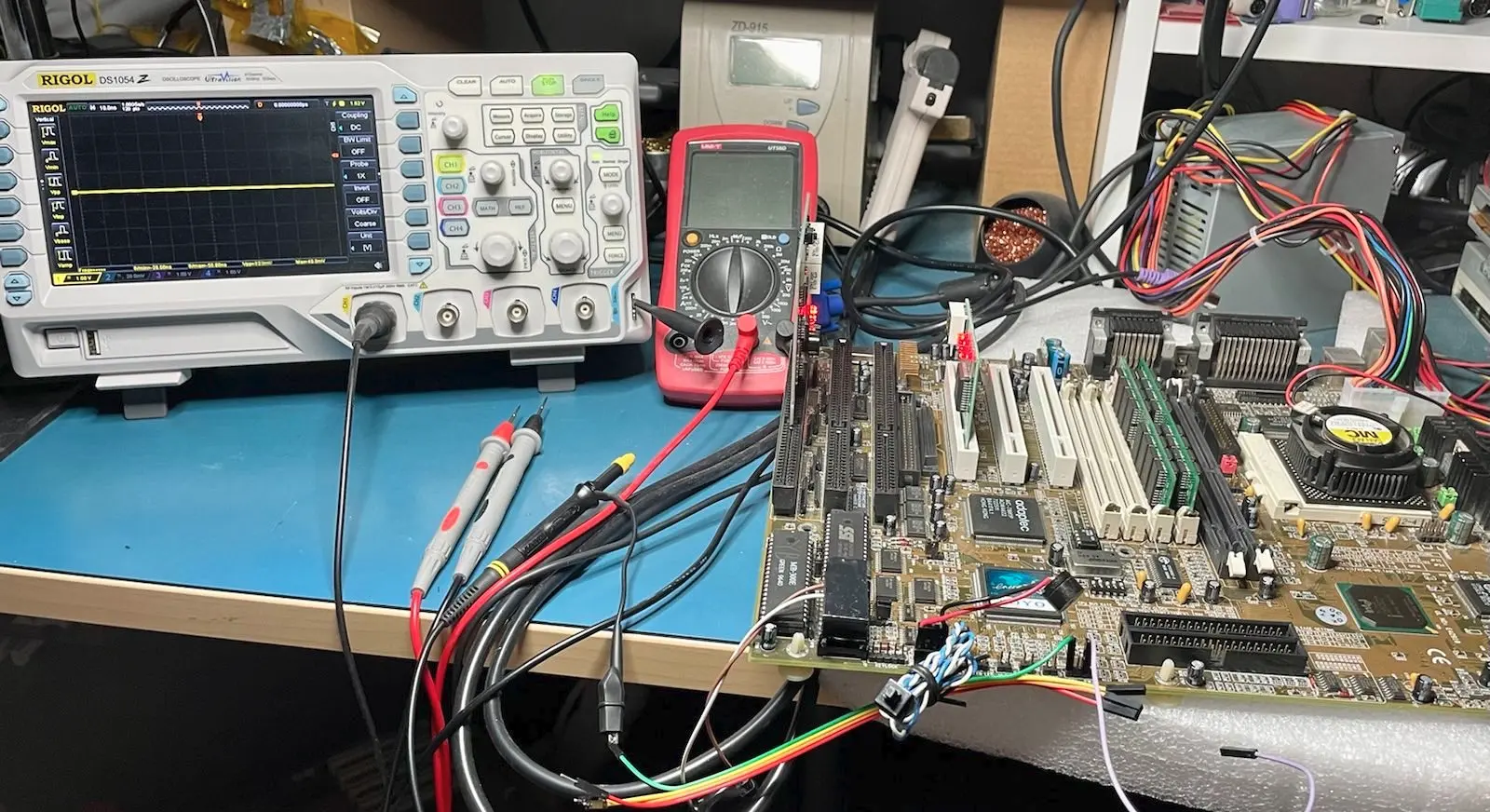

foto: 1-kbc-bios-dallas-underpants-mystery, 2-clockgen, 3-test-platform, 4-clockgen-24m, 5-clockgen-33m, 6-clockgen-48m, 7-clockgen-66m
