card: Creative Labs AWE32 CT3990 ISA
bios: ATMEL 93C66, SOP8, SPI

src: lukas12p
* brak dźwięku na wyjściu głośnikowym
* przy testach na wyjściu line-out zniekształcony dźwięk (chyba midi) w Doom, dalej nie testowana
* do wymiany złącze pamięci

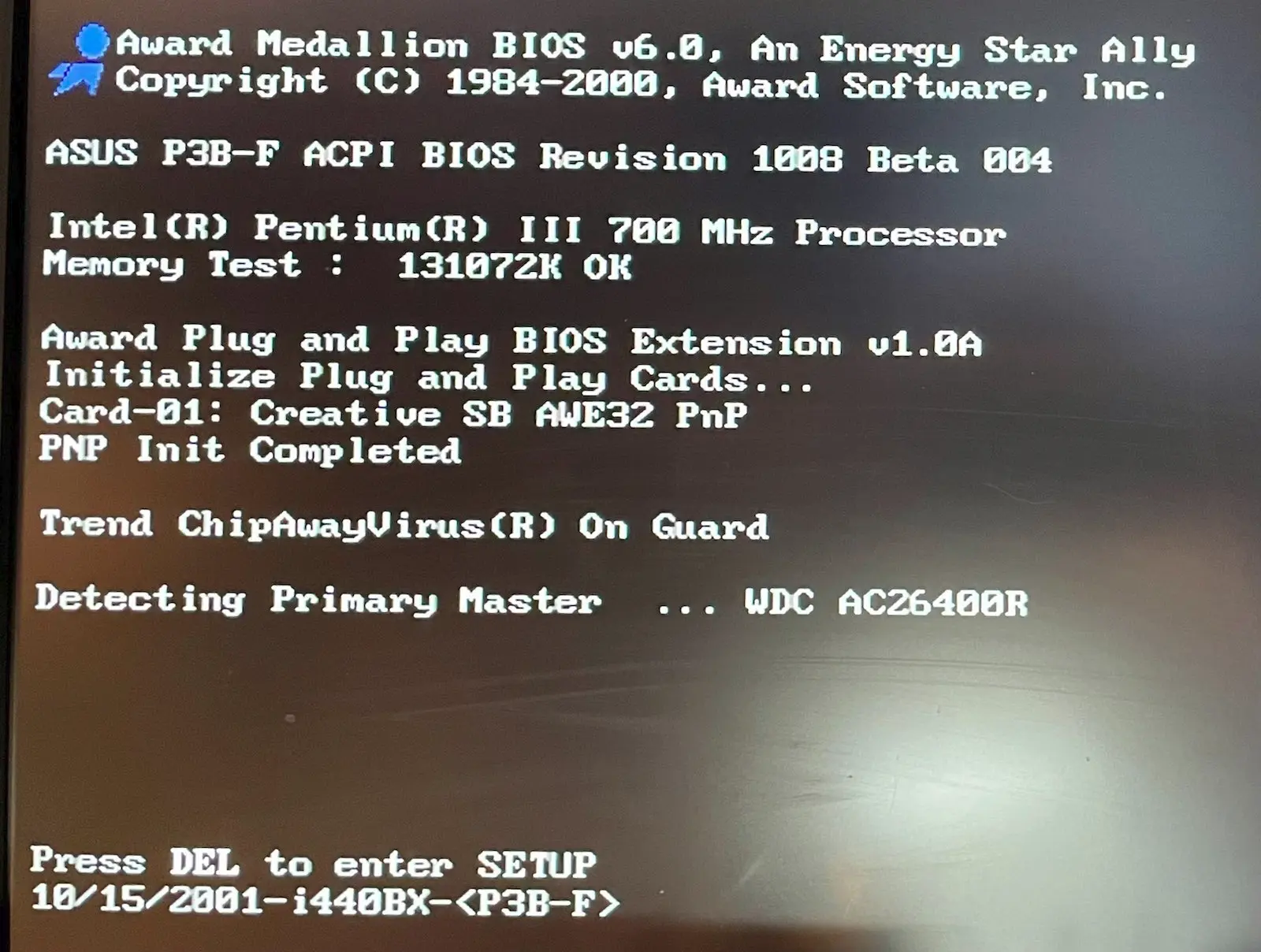

info:

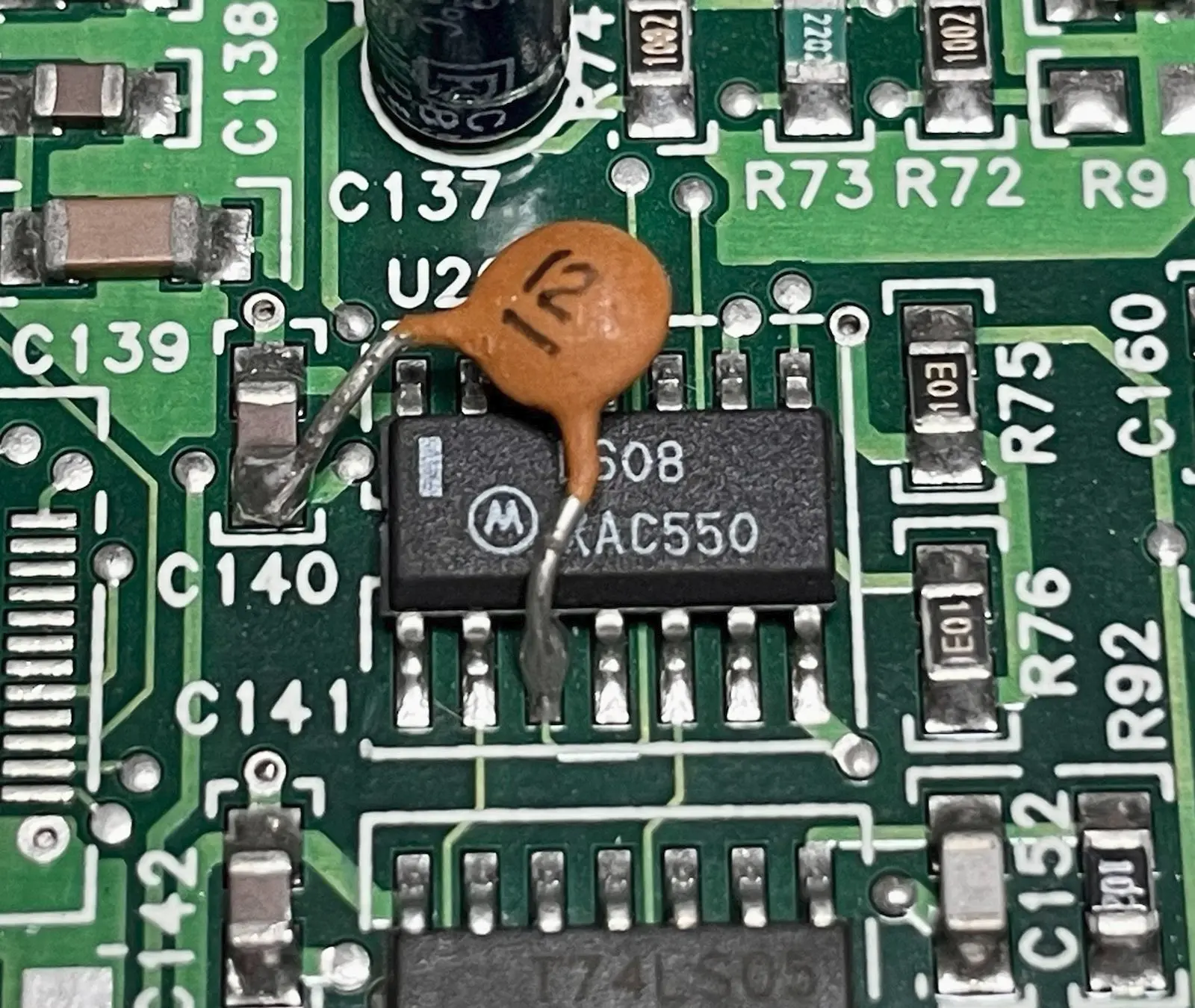

* karta byla wczesniej grzebana/naprawiana/modowana, swiadcza o tym nalutowny ceramik na ukladzie U29 XAC550 oraz przecieta sciezka od zasilania 12V przy zlaczu ISA - mozliwe ze odciety jest stabilizator 5V i/lub jakis uszkodzenia na ukladach wyjsciowych i przez to nie dziala wyjscie glosnikowe
* brak zwarc na zasilaniu, mozna odpalac
* karta wykrywana przez bios jako PnP AWE32
* win98 rozpoznaje karte i jest dzwiek na wyjsciu liniowym, glosnikowe cisza
* napiecie -5V na vreg 79L05 ok, brak +5V na 7805, brak rowniez zasilania +12V, efekt przecietej sciezki przy isa - do naprawy

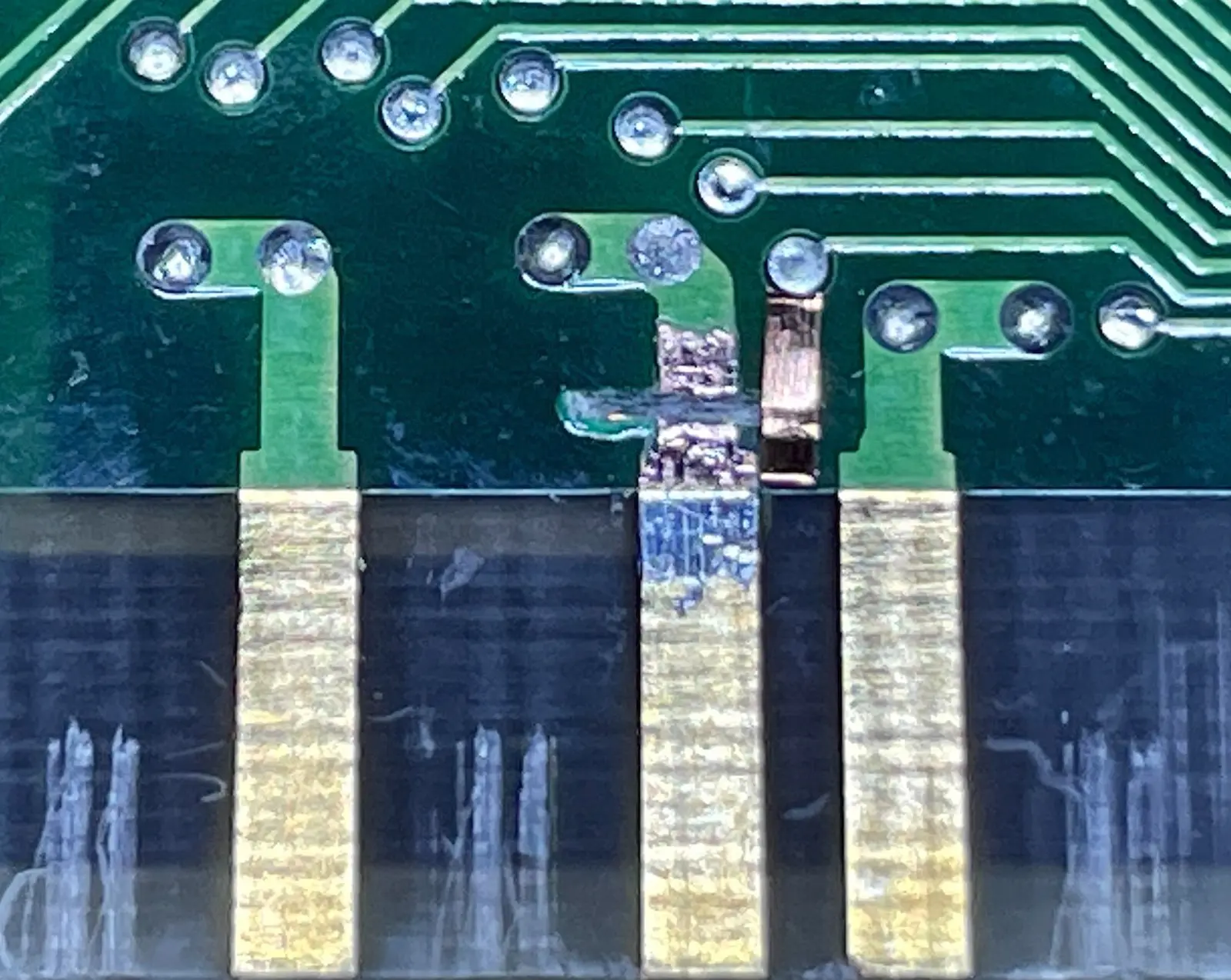

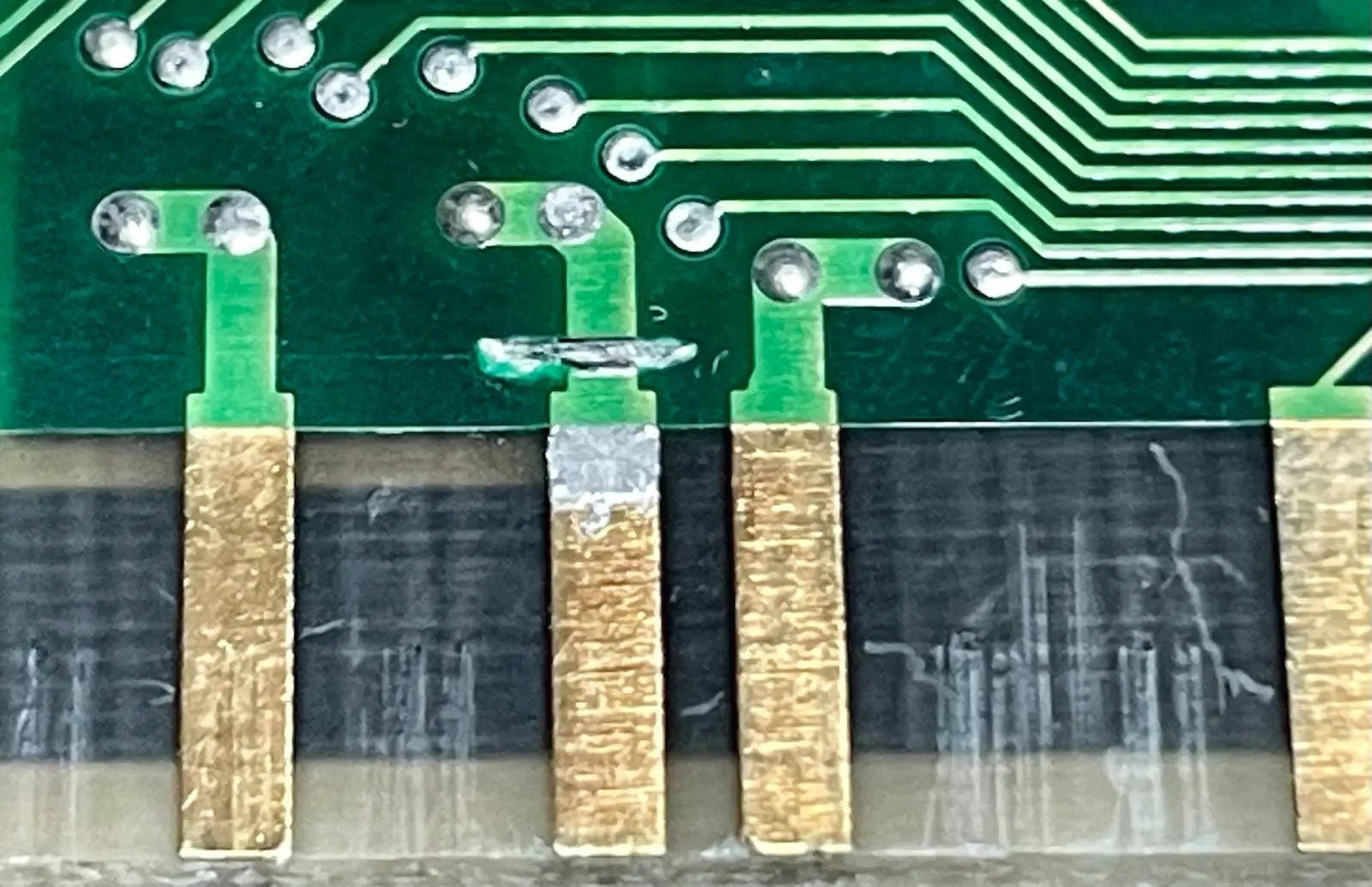

* pad wlutowany na przecieta sciezke, ktos ostro pojechal dremelem bo widac spodnia warstwe, brak zwarc na vreg, odpalamy

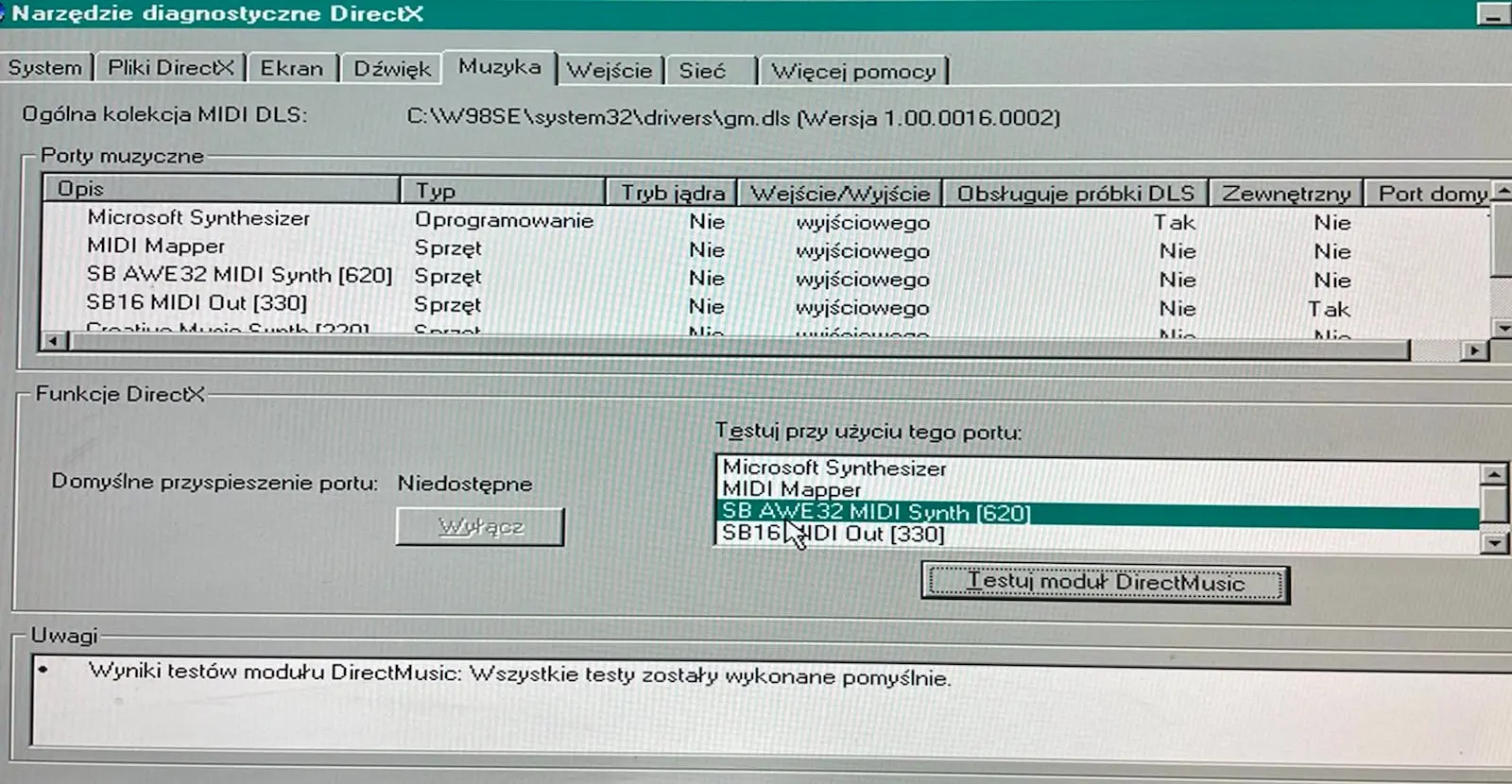

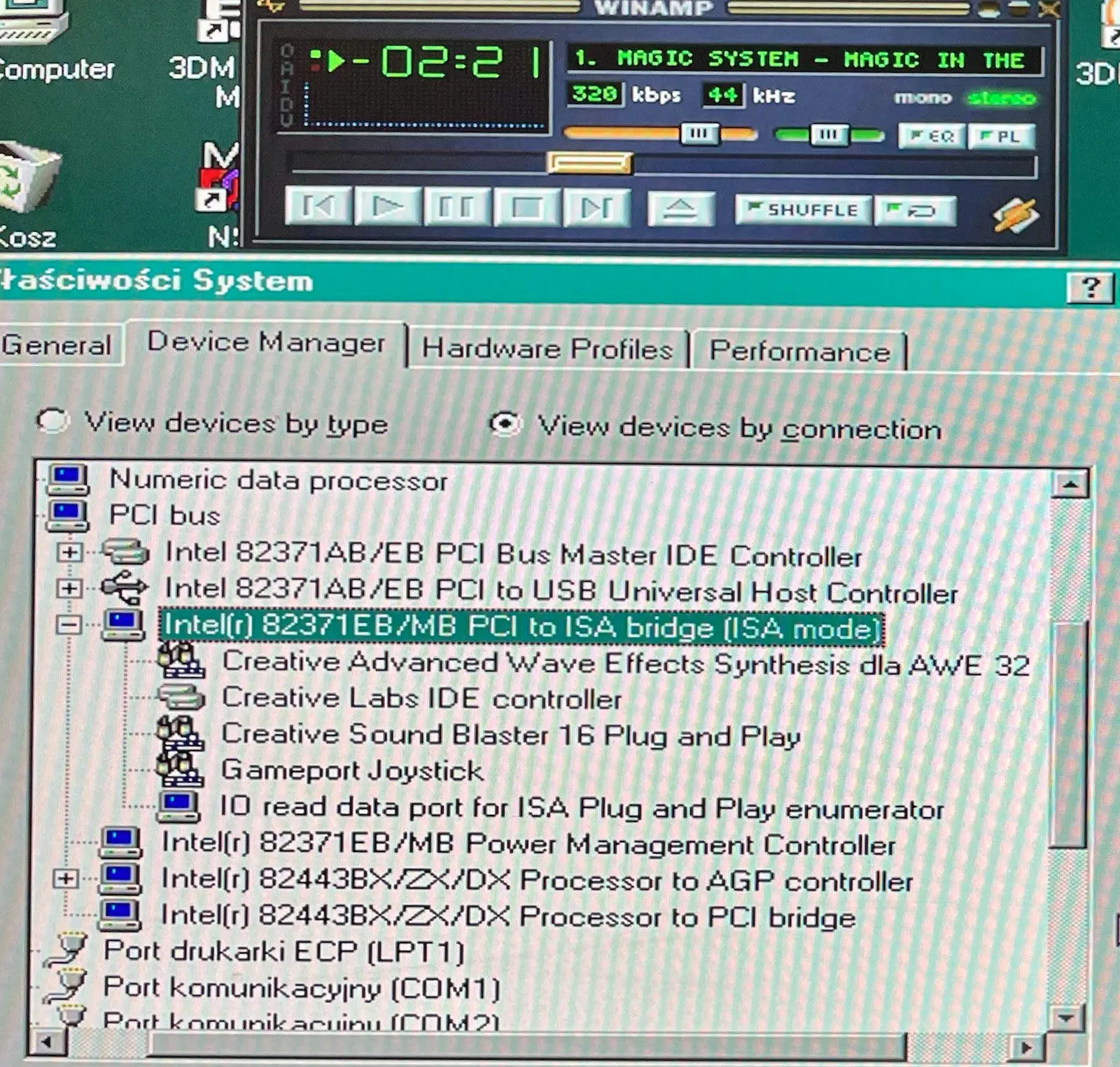

* dzwiek pojawil sie na wyjsciu glosnikowym, mp3 na winamp ok, midi na kazdym urzadzeniu dziala, awe32 najlepiej moim zdaniem
* karta testowana na sluchawkach i glosnikach, ladny dzwiek, rowniez na midi, wyjscie glosnikowe bardzo glosne, lepiej sciszyc sluchawki wczesniej aby nie ogluchnac

dziala

todo:
* do wymiany gniazdo na simy, ale to hurtem ogarne, bo ma byc kilka do przerobki

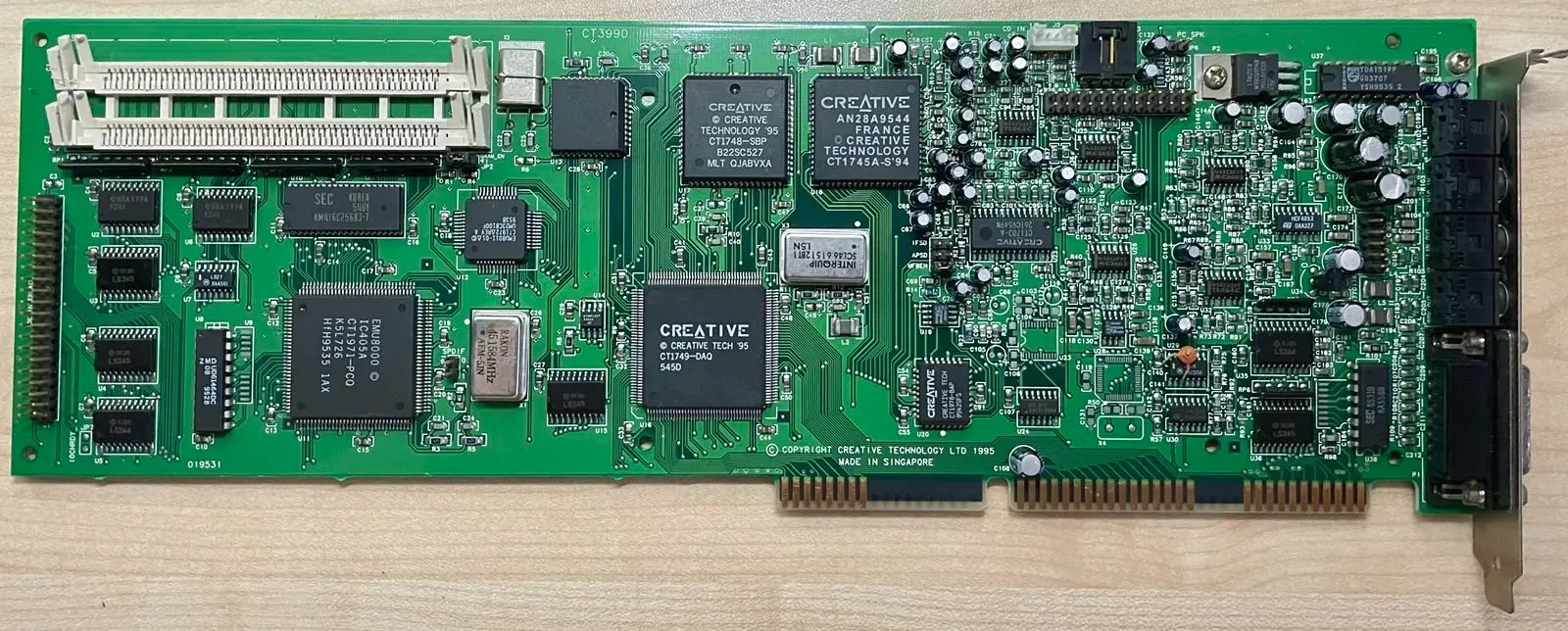

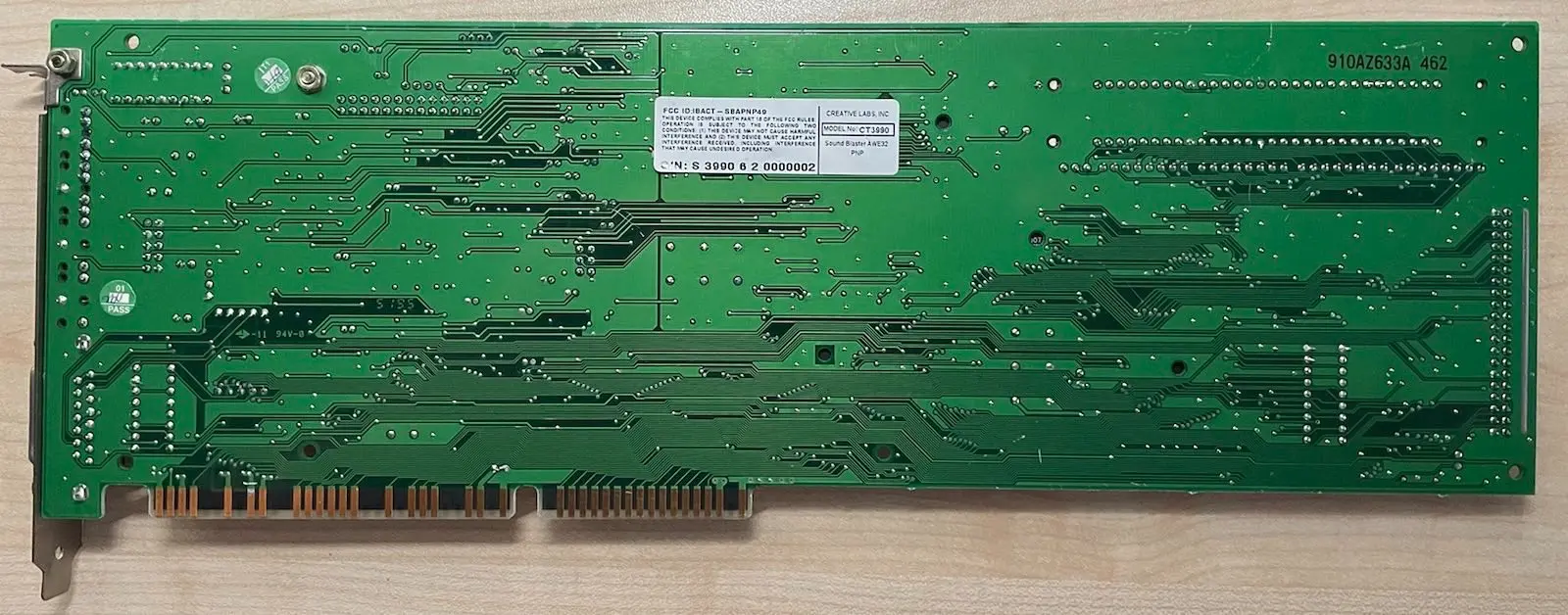

foto: 1-top, 2-bottom, 3-u23-mod, 4-12v-pad-cut, 5-12v-pad-rework, 6-12v-pad-rework-done, 7-bios-pnp-awe32, 8-test-mp3, 9-test-midi
