card: Creative Labs CT4500 Sound Blaster AWE64 - 2 blizniacze sztuki na ISA

src: lukas12p {
Karta dźwiękowa SB AWE64 Value, niewykrywana przy starcie kompa (jest PnP), niektóre płyty długo startują z tymi kartami. Działała aż przestała.
} jedna od poczatku dziala ok, pewnie u ciebie jakies konflikty zasobow, zle bios ustawiony, zle sterowniki i stad problemy z lagowaniem i niedzialaniem

info:

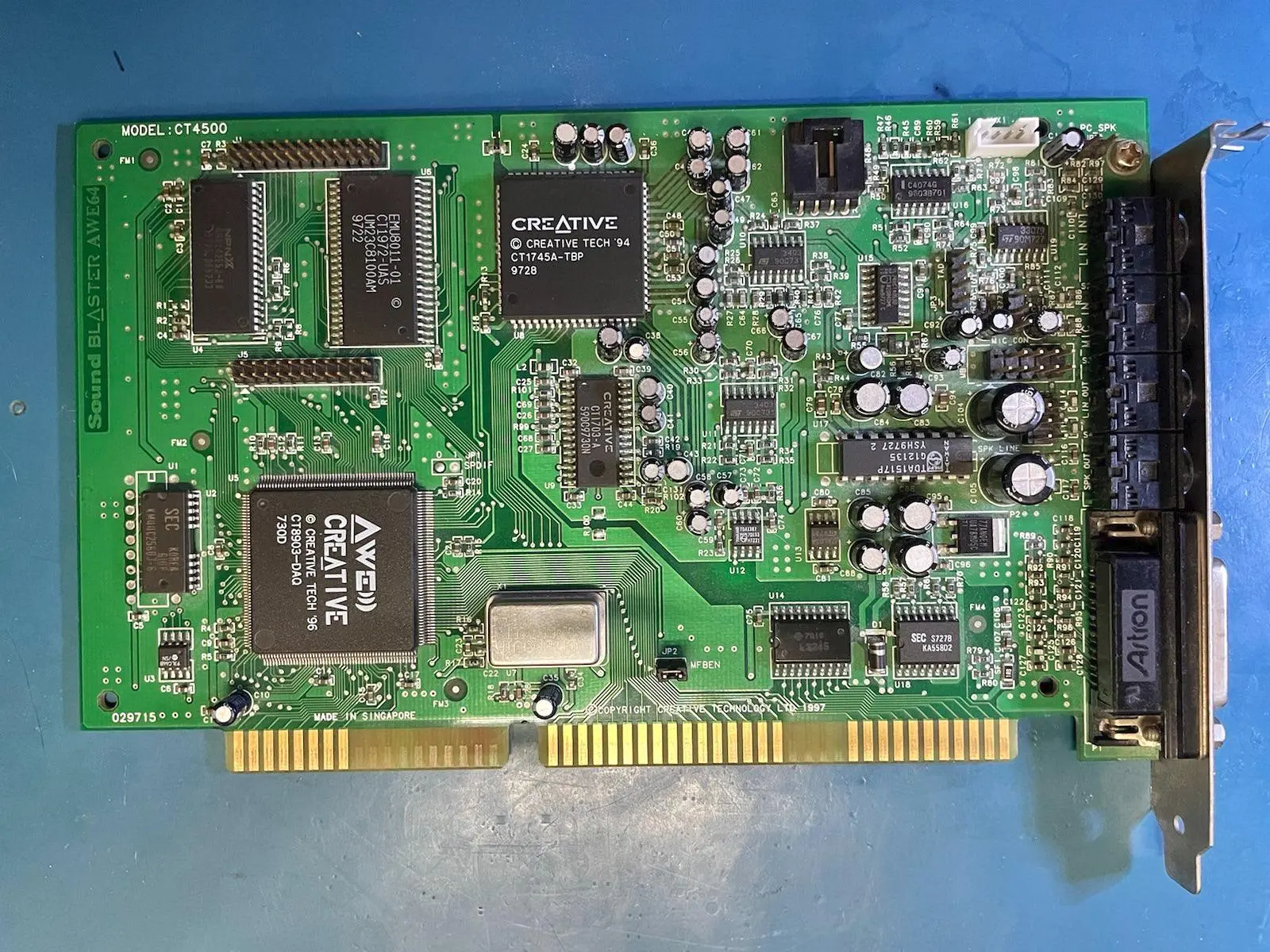

* wersja z kwarcem dziala ok, testowalem wyjscie liniowe i glosniki, pozostalych ficzerow nie

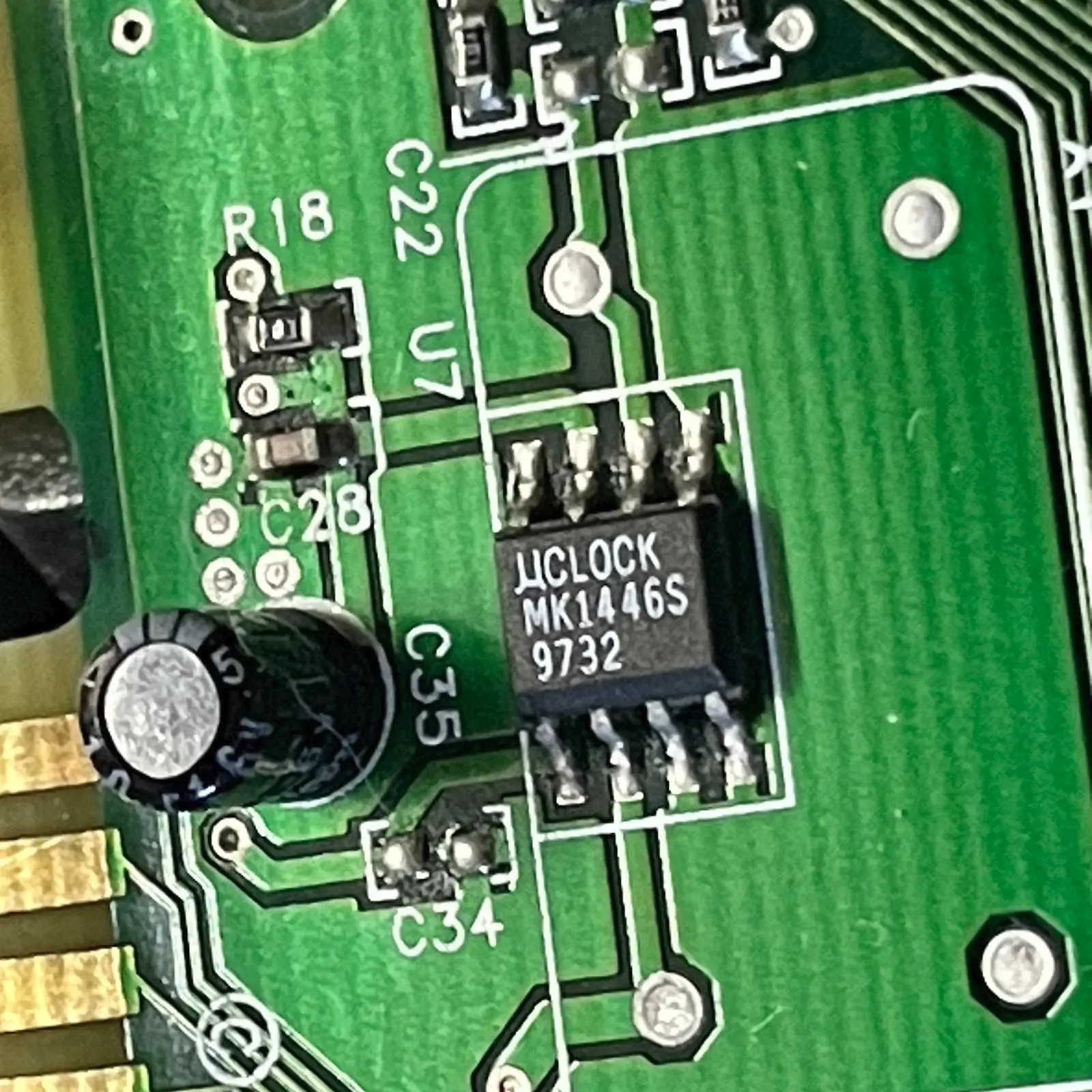

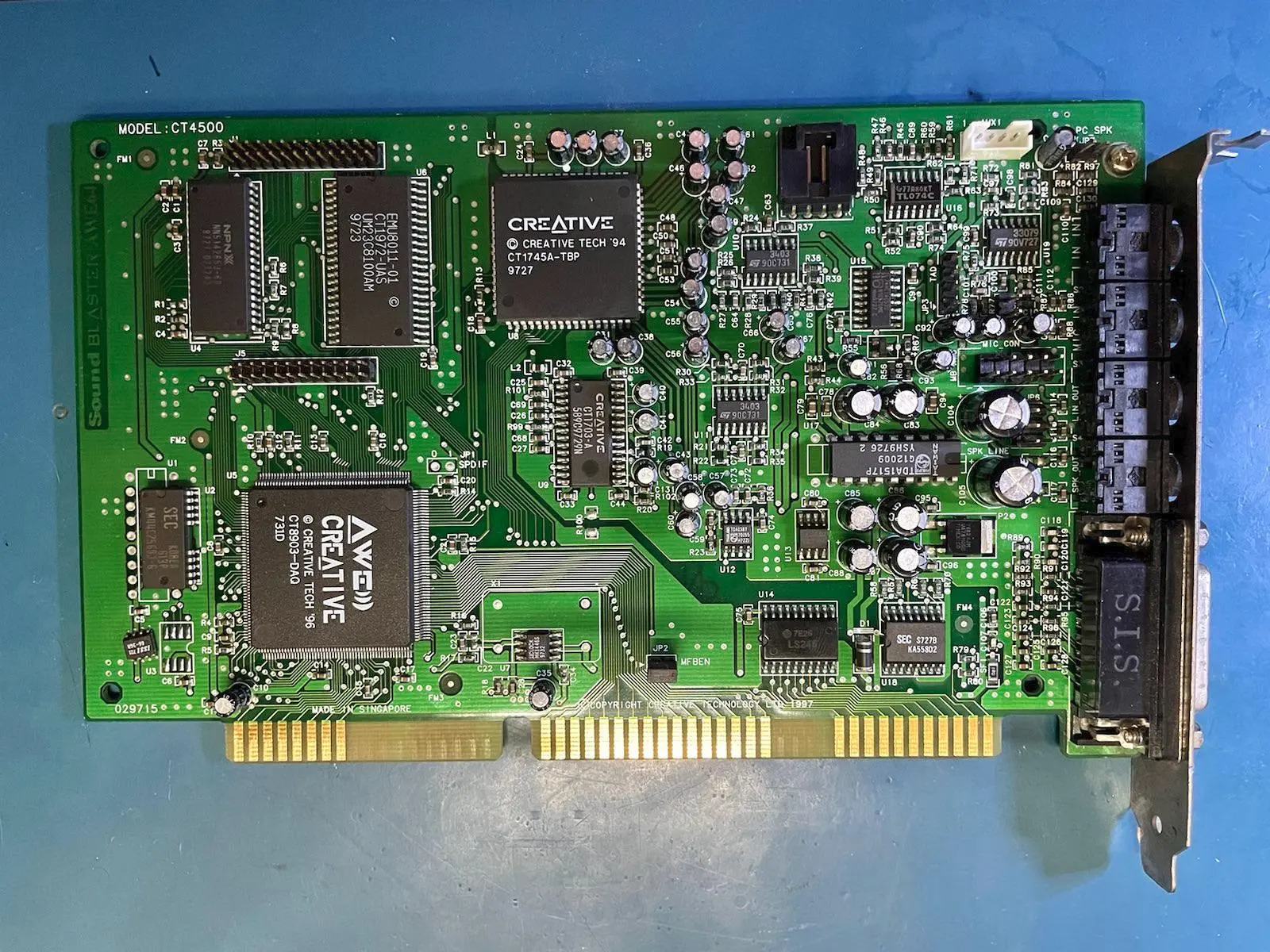

* wersja z zegarem zamiast kwarcu niewykrywana jako pnp w biosie i niewidoczna jako urzadzenie na isa
* clock ok, oscyluje 46.6MHz
* napiecia symetryczne +-12V i +-5V w normie, oba stabilizatory sprawne
* mozliwe ze zly eeprom spi, ISSI 721 66-3GR, zamiennik microchip 93LC66B/SN, 4K, word x16, 256 words, 2.5-5.5V, SOIC8
* oba programatory polegly z klipsem, czas na lutowanie

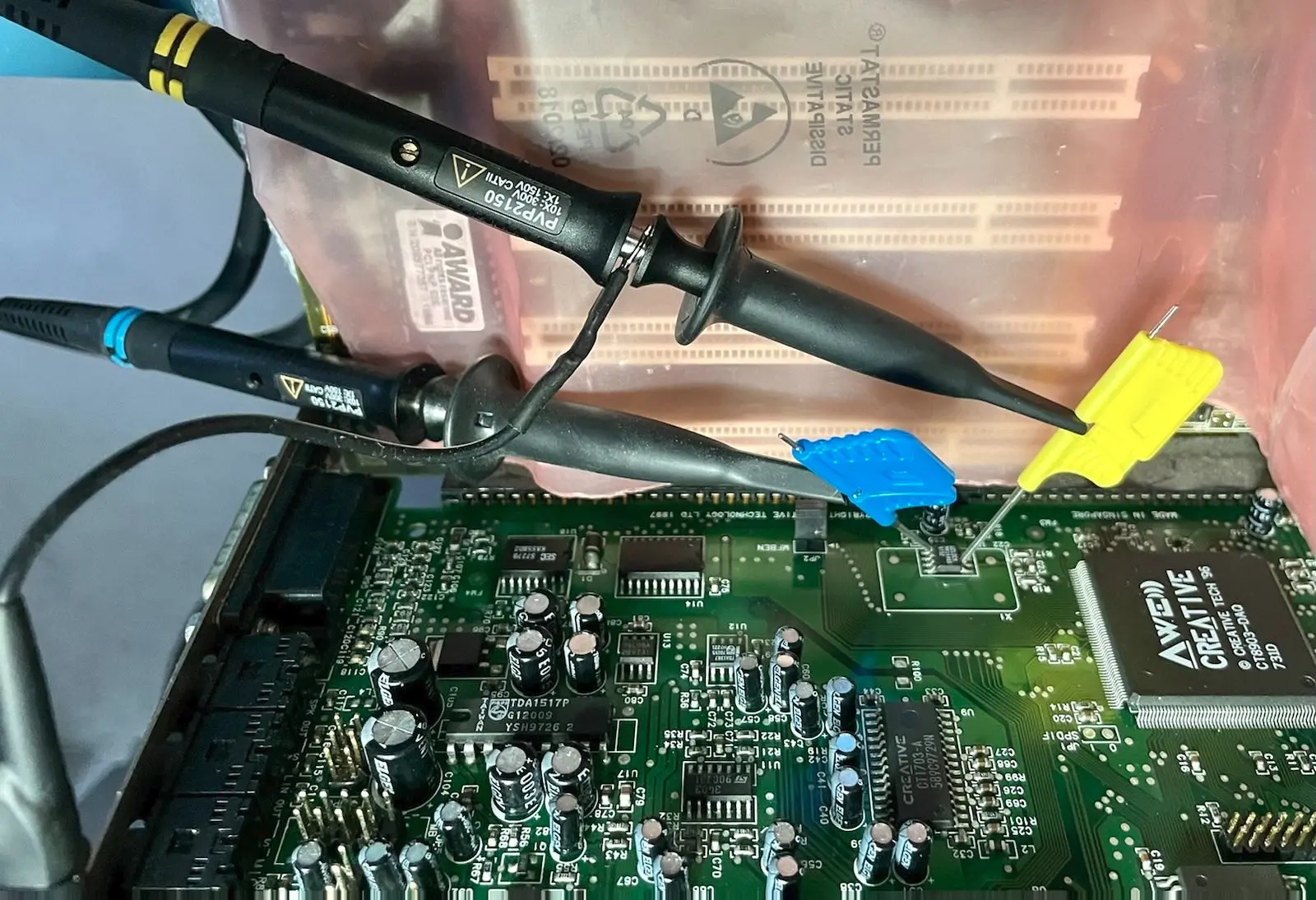

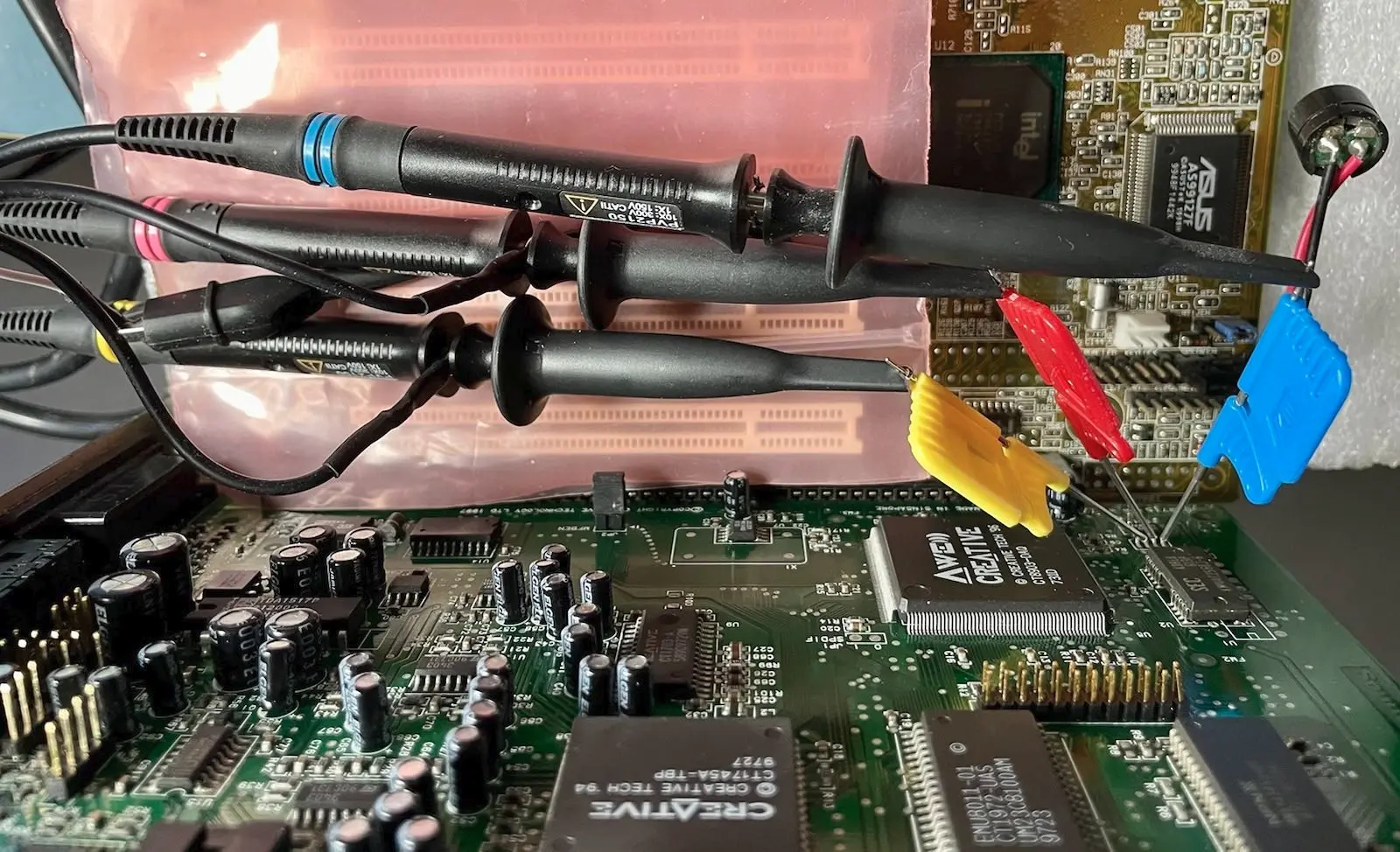

* korzystajac z nowych sond, sprawdzilem na oscyloskopie przebiegi na eepromie - clk i sygnaly podobne, zatem chip prawdopodobnie ok, moze byc tez padniety przelacznik 8-bit 74LS245 SOIC20
* wylutuje oba eepromy, odczytam wsady na programatorze i podmienie w tej zepsutej na ten z dobrej
* tak jak czulem, bios jest uszkodzony, caly zapisany wordem 0x8c0e, mozna go skasowac ale nie da sie zapisac, randomowy word we wszystkich komorkach, kostka padla ze starosci
* dostawa dopiero na przyszly tydzien, wiec wlutuje ten sprawny do tej padnietej karty i zobaczymy

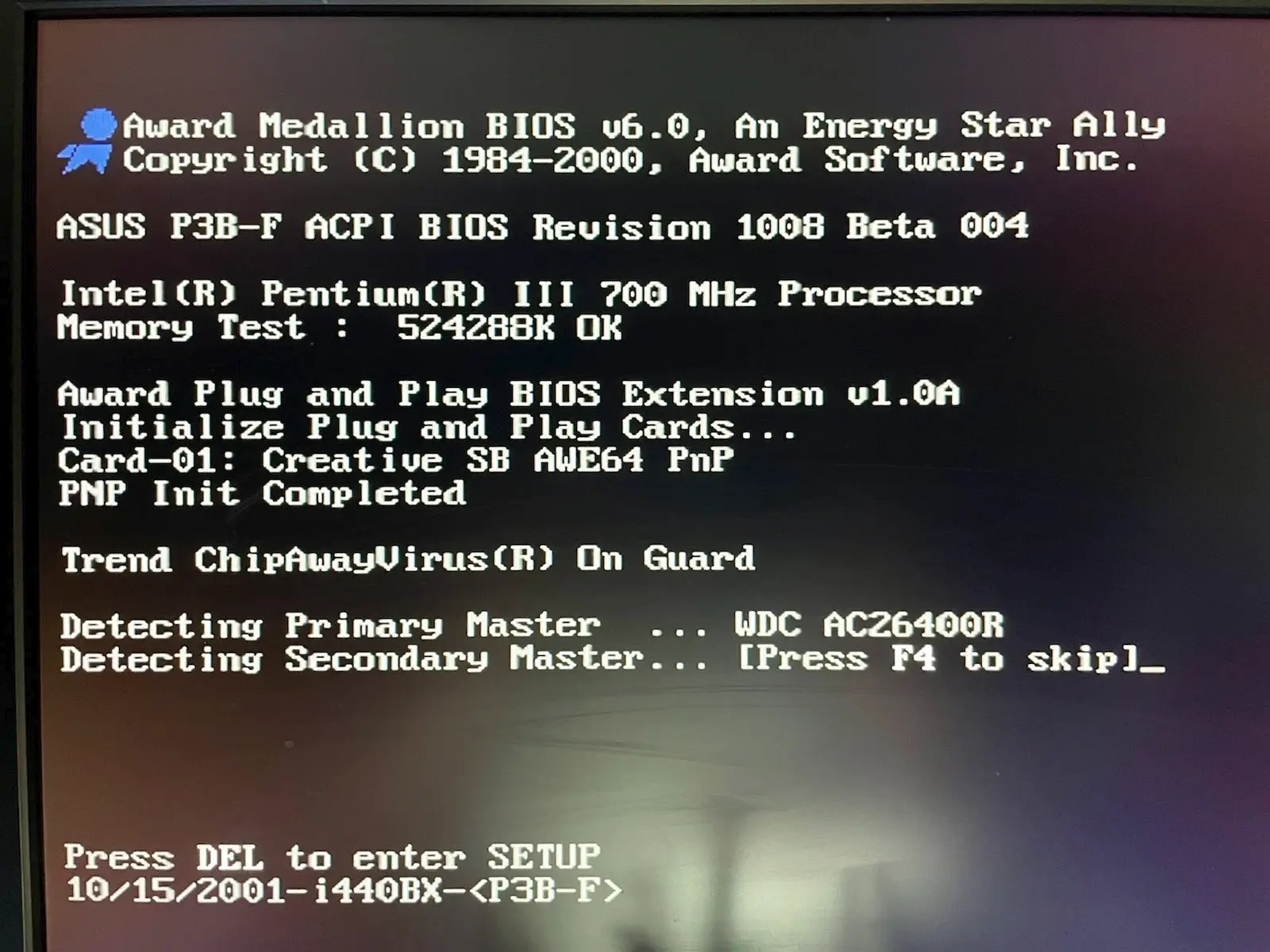

* jak bylo do przewidzenia, karta jest wykrywana jako pnp, gra i buczy

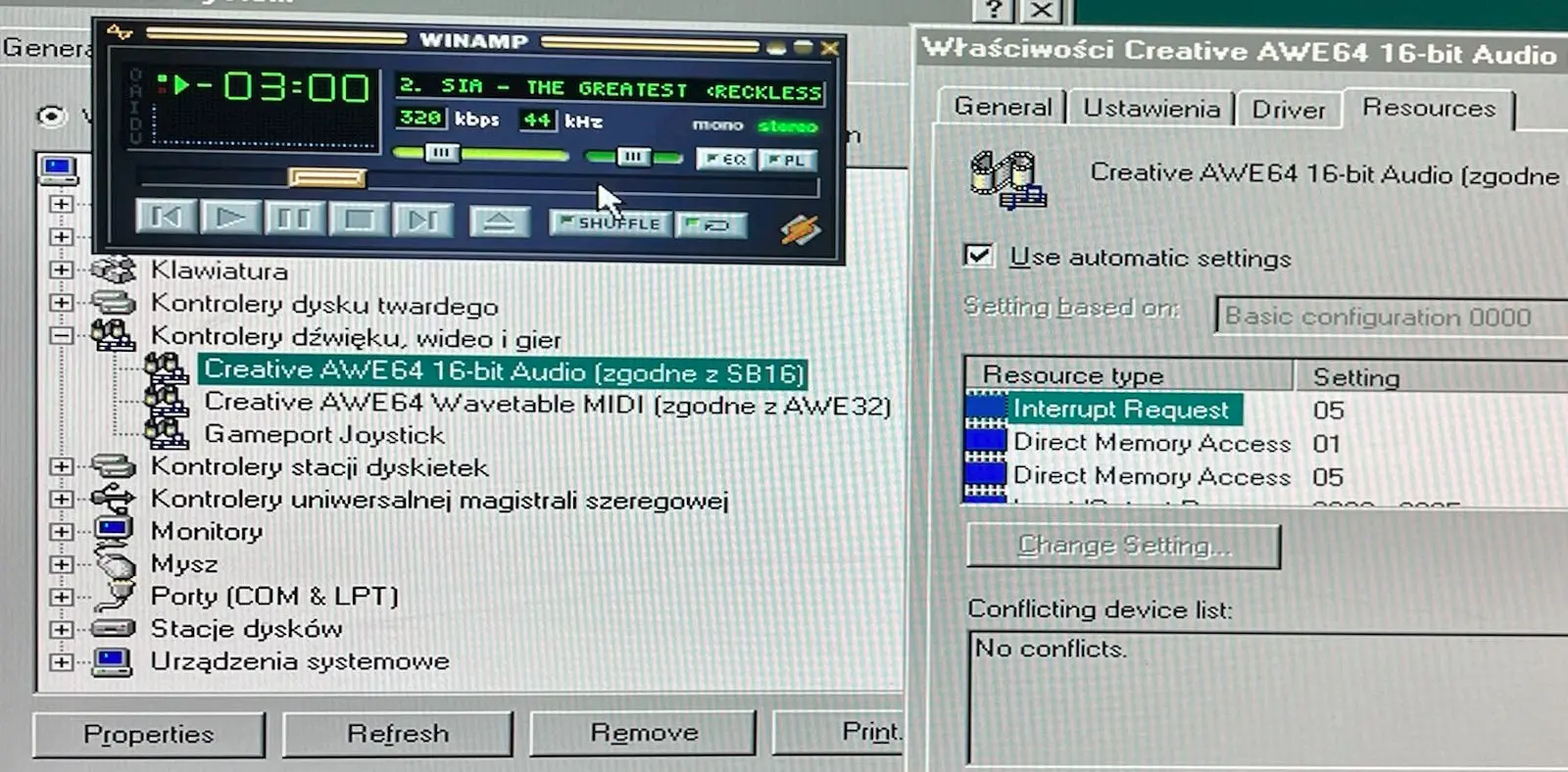

* warto w biosie zarezerwowac zasoby isa dla niej: irq 5 + dma 1 i 5

dziala

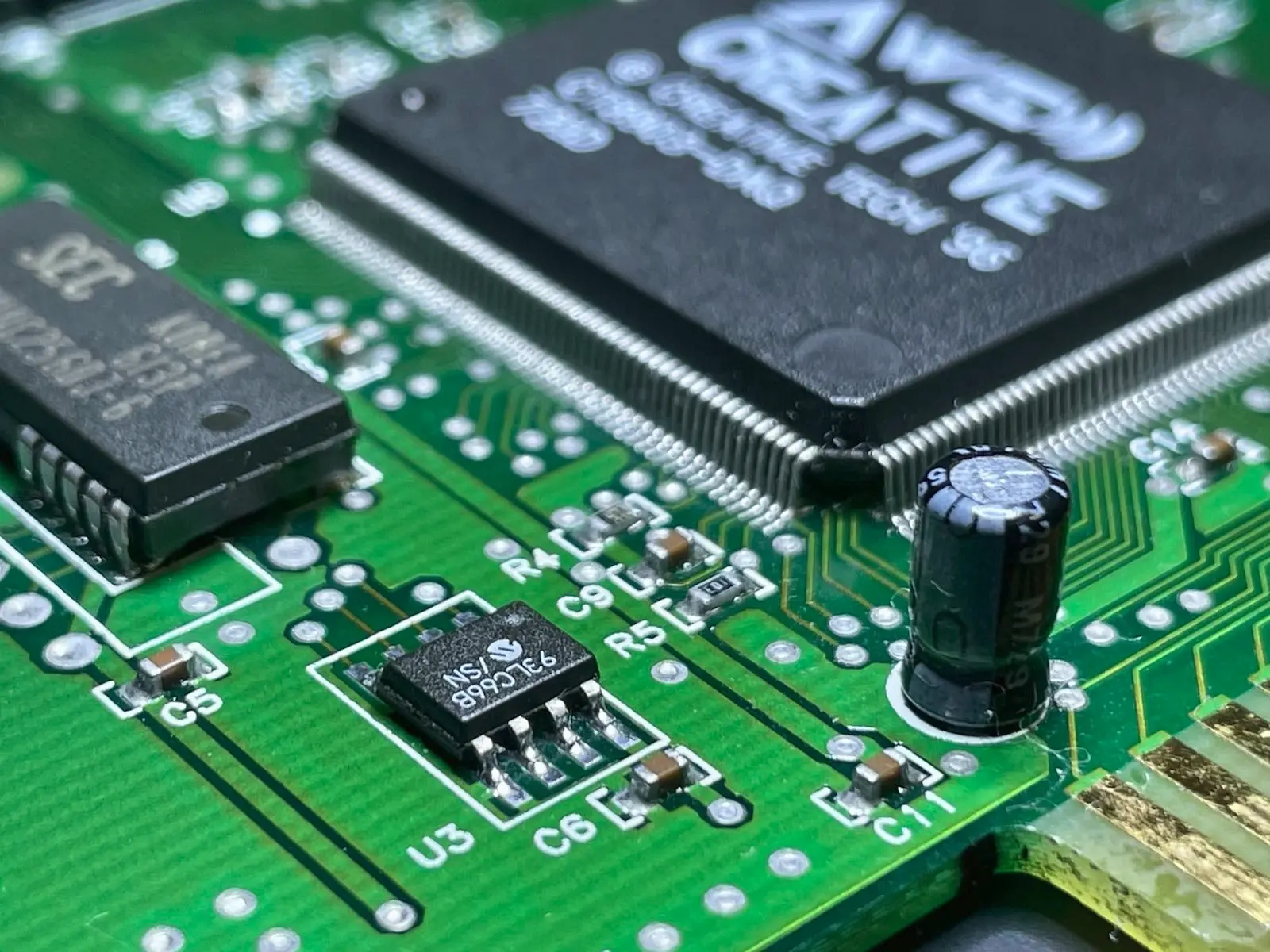

* przyszla nowa kostka, bios wgrany i wlutowany, dziala przy okazji polecam sm-elektronik_pl z alegrosza (bez powiazan), dostawa miala byc na poniedzialek ale szybko ogarnal, wyslal wczoraj i dzis w piatek juz doszlo

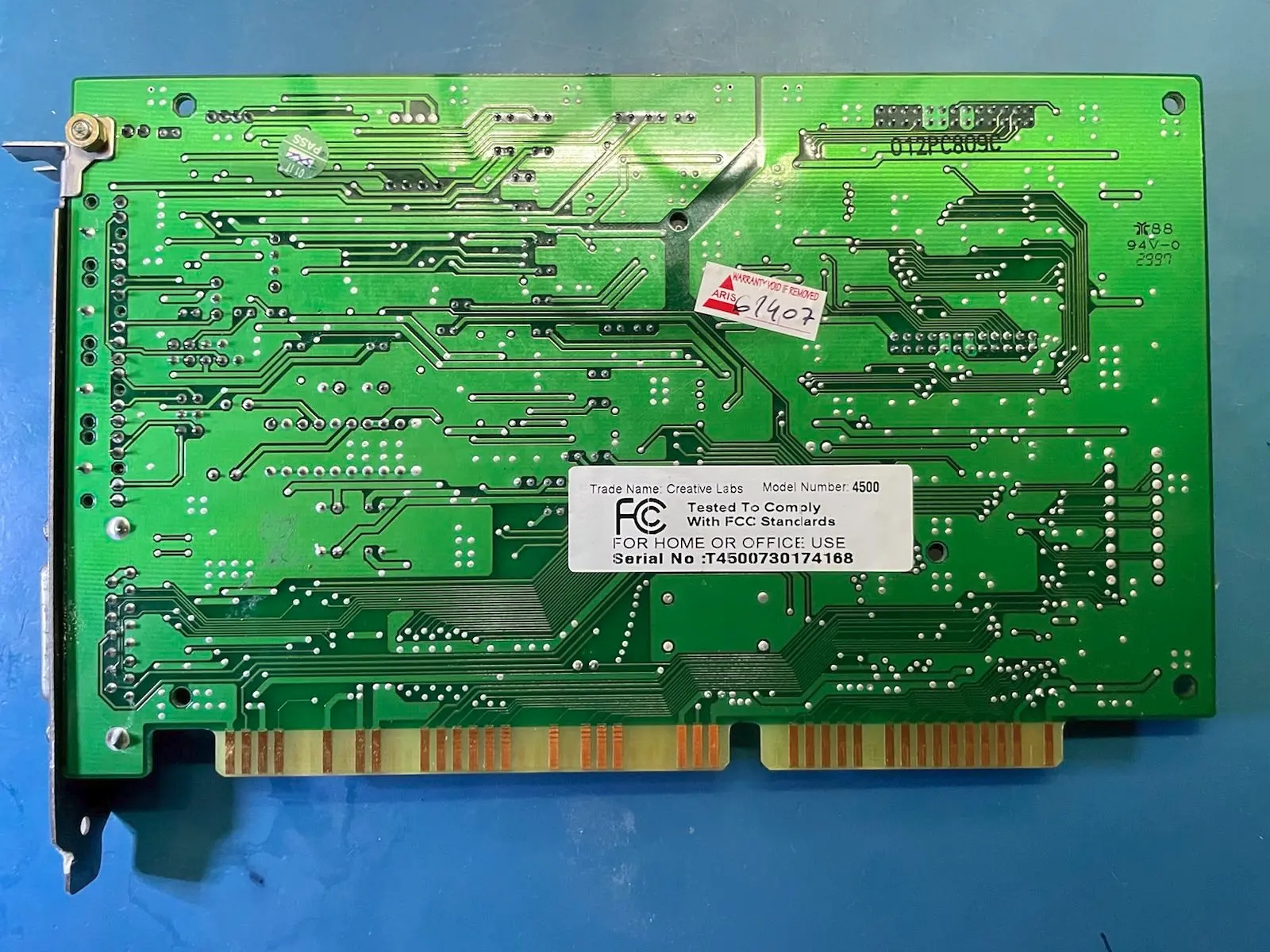

foto: 1-top-good-one, 2-top-bad-one, 3-bottom-bad-one, 4-sondy-clock, 5-sondy-spi, 6-final-fixed, 7-final-post, 8-final-test, 9-clockgen, 10-oscylator
